Bonjour,
Je vais rénover mon installation de gaz et j'aimerais savoir si la manière dont je compte procéder est la bonne.
Je dois relier mon compteur qui est dans un abris à l'avant de mon jardin (côté rue) à une taque de cuisson qui se trouve à environ 20 mètres.
Pour ce qui est du diamètres je pensais utiliser du DN20 (d'après mes calculs ça devrait aller). Est-ce que vous pouvez déjà me confirmer cela sachant que je dois raccorder une taque dont la puissance nécessaire est de 9.6 kW si tous les becs sont allumés en même temps. la différence de hauteur compteur- taque est d'environ 3 mètres.
Pour se faire je pars de mon compteur dont la sortie est en 5/4
=> réduction en laiton 5/4 - 3/4
=> raccord PLT DN20
=> enfouissement du tuyau protégé par un fourreau pour traverser mon jardin à 60cm de profondeur sur lit de sable et sur une distance de 10 mètres.
=> Ajout d'une bande de signalisation au dessus du passage du tube (vraiment nécessaire si déjà un fourreau de protection ?)
=> sortie de terre au niveau de mon vide ventilé et traversé de ce dernier sur 5 mètres (fixation au mur du vide ventilé) sans fourreau
=> traversé du mur du vide ventilé vers la cave avec un bout de fourreau pour protéger
=> arrivée en cave et parcours de 2m dans la cave
=> la taque se situe juste au dessus de la cave il faut donc que je traverse le sol
C'est ici que je doute un peu :

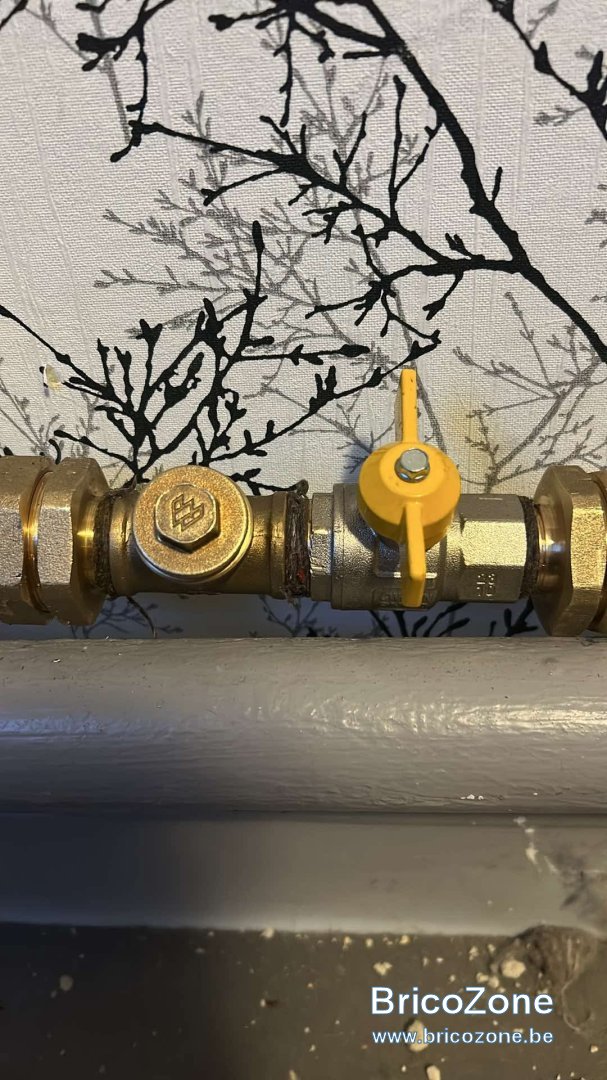

=> le tuyau PLT est ensuite relié à une vanne toujours en cave (existe-t-il des vannes qui se raccorde directement au PLT ou faut-il passer par un raccord PLT ?)
=> Je pensais ensuite mettre un Té car j'ai cru comprendre que c'était requis pour réaliser l'homologation (est-ce bien le cas ?)
=> une extrémité du Té sera bouchonnée, l'autre relié à un flexible de 2 mètres (1/2) qui traversera le sol pour arriver au niveau de la cuisinière (protection du flexible avec fourreau PLT ok?)

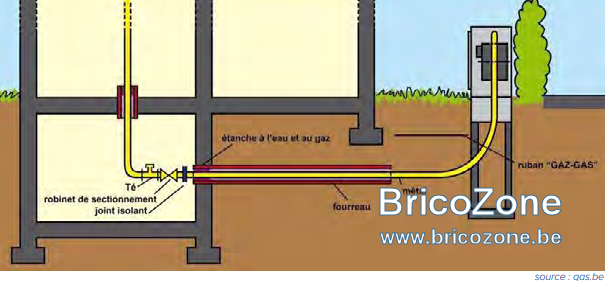

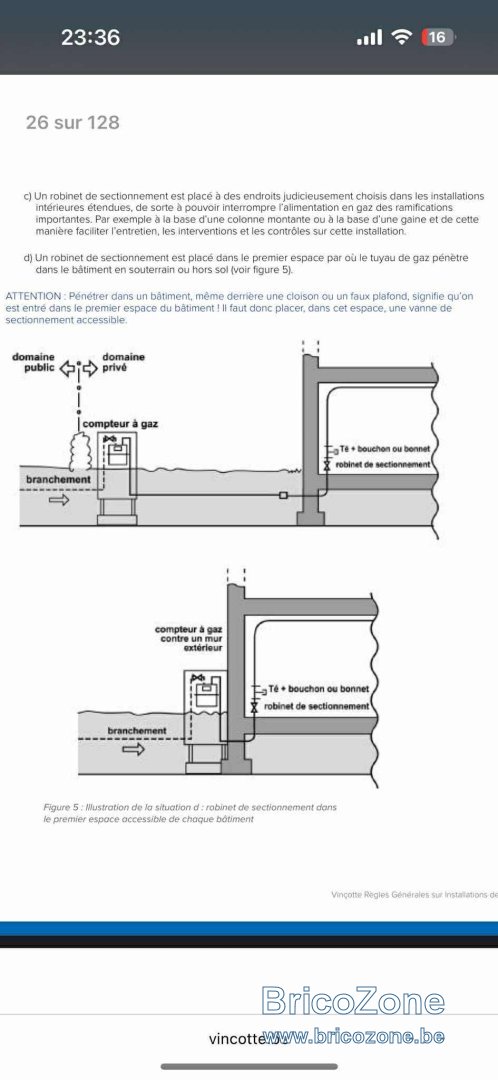

En gros je me suis référé à ce schéma présent dans le guide vinçotte :
Est-ce que vous pourriez me confirmer que c'est correcte et si ça ne l'est pas me dire ce que je dois corriger ?
Merci d'avance !
Je vais rénover mon installation de gaz et j'aimerais savoir si la manière dont je compte procéder est la bonne.
Je dois relier mon compteur qui est dans un abris à l'avant de mon jardin (côté rue) à une taque de cuisson qui se trouve à environ 20 mètres.
Pour ce qui est du diamètres je pensais utiliser du DN20 (d'après mes calculs ça devrait aller). Est-ce que vous pouvez déjà me confirmer cela sachant que je dois raccorder une taque dont la puissance nécessaire est de 9.6 kW si tous les becs sont allumés en même temps. la différence de hauteur compteur- taque est d'environ 3 mètres.
Pour se faire je pars de mon compteur dont la sortie est en 5/4
=> réduction en laiton 5/4 - 3/4
=> raccord PLT DN20
=> enfouissement du tuyau protégé par un fourreau pour traverser mon jardin à 60cm de profondeur sur lit de sable et sur une distance de 10 mètres.
=> Ajout d'une bande de signalisation au dessus du passage du tube (vraiment nécessaire si déjà un fourreau de protection ?)
=> sortie de terre au niveau de mon vide ventilé et traversé de ce dernier sur 5 mètres (fixation au mur du vide ventilé) sans fourreau
=> traversé du mur du vide ventilé vers la cave avec un bout de fourreau pour protéger
=> arrivée en cave et parcours de 2m dans la cave
=> la taque se situe juste au dessus de la cave il faut donc que je traverse le sol
C'est ici que je doute un peu :
=> le tuyau PLT est ensuite relié à une vanne toujours en cave (existe-t-il des vannes qui se raccorde directement au PLT ou faut-il passer par un raccord PLT ?)
=> Je pensais ensuite mettre un Té car j'ai cru comprendre que c'était requis pour réaliser l'homologation (est-ce bien le cas ?)
=> une extrémité du Té sera bouchonnée, l'autre relié à un flexible de 2 mètres (1/2) qui traversera le sol pour arriver au niveau de la cuisinière (protection du flexible avec fourreau PLT ok?)
En gros je me suis référé à ce schéma présent dans le guide vinçotte :
Est-ce que vous pourriez me confirmer que c'est correcte et si ça ne l'est pas me dire ce que je dois corriger ?
Merci d'avance !
