Tube gaz propane

Farmhouse

• 24 Février 2025

• #1

Bonjour,

Je suis entrain de dimensionner l'arrivée de gaz propane dans mon habitation pour le raccordement d'une chaudière gaz propane à condensation.
J'ai 30 m à placer en PLT entre l'entrée dans la chaudière et la citerne enterrée au propane.
Est-ce qu'un diamètre DN25 est suffisant pour alimenter la chaudière (Chaudière combinée Vaillant ecoTEC plus VCW 32CS/1-5), utilisation de l'ECS dont utilisation de 32 kw max ?
Le tuyau PLT va entrer dans une gaine de 110 et arrivée en cave, à l'entrée en cave, que faut-il prévoir ? La mise sous gaine est obligatoire si plus d'1 mètre en apparent ?

Merci,

D'autres questions viendront !



Farmhouse

• 26 Février 2025

• #2

Petit up



adrika

• 26 Février 2025

• #3

Normalement ceux qui te posent la citerne placent le tuyau entre la cuve et l'entrée de ton habitation. Toi tu dois t'occuper du tuyau du coffret jusqu'à ta chaudière.



E

Enus

• 26 Février 2025

• #4

adrika a dit:

Normalement ceux qui te posent la citerne placent le tuyau entre la cuve et l'entrée de ton habitation. Toi tu dois t'occuper du tuyau du coffret jusqu'à ta chaudière.

Cliquez pour agrandir...

sauf si la seconde détente se fait au niveau de la citerne

Sinon, à ma connaissance, il n'y a pas de norme pour le tuyau apparent. Et pour le diamètre, il y a des outils de calcul en ligne, si je ne me trompe pas, Boagaz en a un.



Farmhouse

• 26 Février 2025

• #5

Pardon, oubli de ma part, seconde détente au niveau de la citerne,
Pour le tuyau PLT j'irais chez Pakthermo : https://www.paktermopressureloss.com/
J'ai calculé 46,1 kw sur un DN25 30 m mais je préfère une confirmation.

Ensuite, je vais donc le tirer dans ma gaine de 110 jusqu'à l'entrée en cave, là j'ai le choix soit, je place la chaudière au plus près de la sortie de cave (< 1 m) soit je la tire plus loin, du coup obligation d'avoir le tuyau sous gaine ? type de gaine ?

A l'entrée en cave, faut-il des raccords, robinets etc autre avant d'arriver à la chaudière ?

Merci !



Dernière édition: 26 Février 2025

E

Enus

• 26 Février 2025

• #6

Pas besoin de gaine pour le tuyau apparent dans la cave.
Aucune nécessité d'accessoires à l'entrée de la cave, mais il faut un Té avec bouchon entre la vanne gaz et la chaudière.



Farmhouse

• 27 Février 2025

• #7

Merci pour vos réponses !
J'ai lu chez Vincotte ceci :

Cela veut dire que le PLT en entrée de ma cave (c'est une fausse cave, il y a un accès extérieur, pas une cave enterrée totalement, semi-enterrée) doit être raccordé à une vanne d'arrêt et un Té puis je dois repartir de ce T avec un autre type de tuyau ? Je ne peux pas raccorder ma chaudière directement avec le PLT ?



E

el_grom

• 27 Février 2025

• #8

Pour moi, ca dit juste que tu dois avoir une vanne d'arret entre ton PLT et la chaudière ce qui est le cas dans tous les cas.
Tu ne peux pas attacher ton PLT à ta chaudière, tu dois l'attacher à la vanne d'arret qui est attachée à la chaudière.



Farmhouse

• 27 Février 2025

• #9

Oui on est d'accord, oubli de préciser mais de toute façon dans le kit de raccordement de la chaudière, il y a une vanne d'arrêt fournie avant d'entrer dans la chaudière



E

el_grom

• 27 Février 2025

• #10

Farmhouse a dit:

Oui on est d'accord, oubli de préciser mais de toute façon dans le kit de raccordement de la chaudière, il y a une vanne d'arrêt fournie avant d'entrer dans la chaudière

Cliquez pour agrandir...

Oui du coup voila.
Je pense que l'avertissement est là pour ceux qui raccorderait (par exemple) une cuisinière au gaz avec le PLT. Pas sûr que la vanne d'arret y soit dans ce cas là



adrika

• 27 Février 2025

• #11

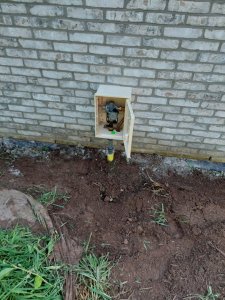

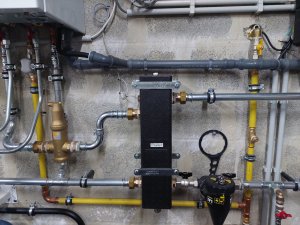

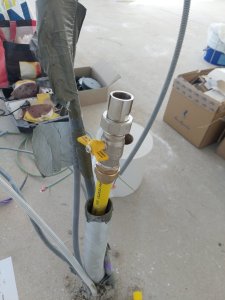

Voici une photo de mon installation. Si ça peut t'aider.
Le tuyau PLT du bas va à ma taque gaz avec évidement une vanne d'arrêt.



Farmhouse

• 27 Février 2025

• #12

Super propre ! Chapeau à vous d'avoir réalisé un si beau boulot ! Merci ça aide !

Par curiosité c'est quoi l'élément entre le fernox et les entrées et sortie d'eau (en noir)

Je vais prévoir un T aussi, bonne idée pour la future plaque de cuisson



Dernière édition: 27 Février 2025

adrika

• 27 Février 2025

• #13

Farmhouse a dit:

Super propre ! Chapeau à vous d'avoir réalisé un si beau boulot ! Merci ça aide !

Par curiosité c'est quoi l'élément entre le fernox et les entrées et sortie d'eau (en noir)

Je vais prévoir un T aussi, bonne idée pour la future plaque de cuisson

Cliquez pour agrandir...

Merci pour les compliments
C'est la bouteille casse pression.
