Conduite Gaz en PLT

Bonjour,

Pour la réovation d'une maison en ville, je dois remplacer ma conduite de gaz afin de la raccorder à une nouvelle chaudière mural;
j'aimerais savoir si la manière dont je compte procéder est la bonne.
Je dois relier mon compteur qui est en cave et séparé de l'endroit de la chaudière par un mur sans que la pièce soit réelement séparée.

Je compte utilisé par facilité du tuyau PLT de la marque Gastite mais je ne trouve pas le tableau de perte de charge correspondant sur le net mais des
tableau de marque concurente.

L'ancien tuyau était en métal du DN 25 màçonner dans le mur sans manchon.

La chaudière mural actuelle est une 20Kw.

Pour la longueur du tuyau en PLT , il y' aura environ 8m, avec 3 coude à 90°. En faisant les calcul à l'aide de la documentation de chez Paktermo j'arrive à un tuyau minimum de DN20. Est ce que quelqu'un pourrais me confirmé cela ou aurait le tableau de chez Gastite ( j'ai envoyer un mail mais pas de réponse).

Puur ce qui est de l'instalation voici le cheminement du gaz et ces accessoires :

Je pars du compteur actuel :
- je garde le premier T actuel pour la mesure de pression du controle
- je comptait garder le premier tube rigide droit ainsi que le raccord à 90°
- j'installerais une première vanne de coupure
- ensuite je partirais de la vanne en plt ( soit DN20 ou DN 25) qu'en pensez vous ( avec un petite plaque de liaison équipotentielle sur le premier raccord PLT)
- premier courbure à 90° vers le bas du PLT environ 70cm
- ensuite 2 ième courbe à 90° vers la gauche

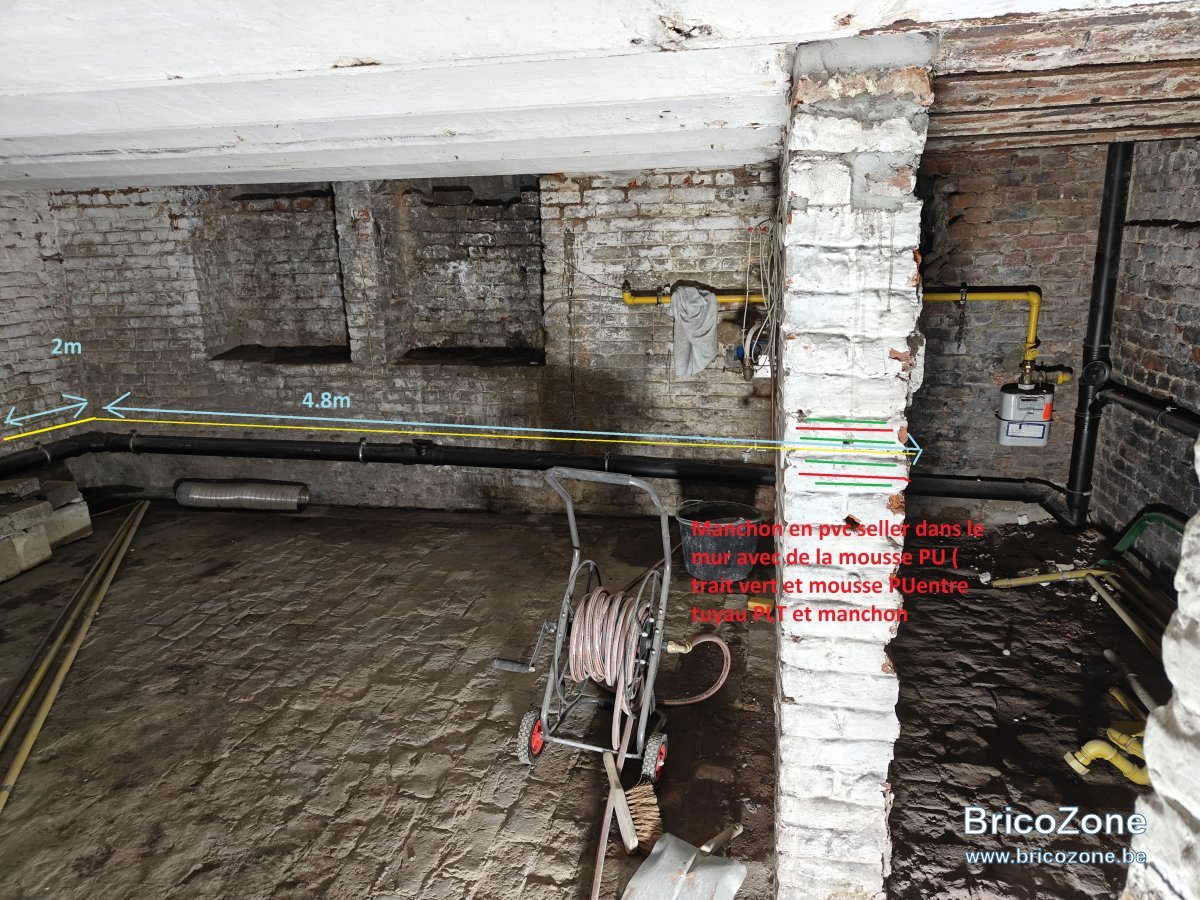

- 4,8 m de tuyau dont la traversée du mur dans un manchon en pvc sceller sans le mur avec de la mousse PU , ainsi que le tuyau PLT sceller également à la mousse PU dans ce manchon ( quand pensez vous )
- ce tuyau de 4,8m doit se trouver à combien de cm maximum de la conduite en de décharge situé en dessous ?

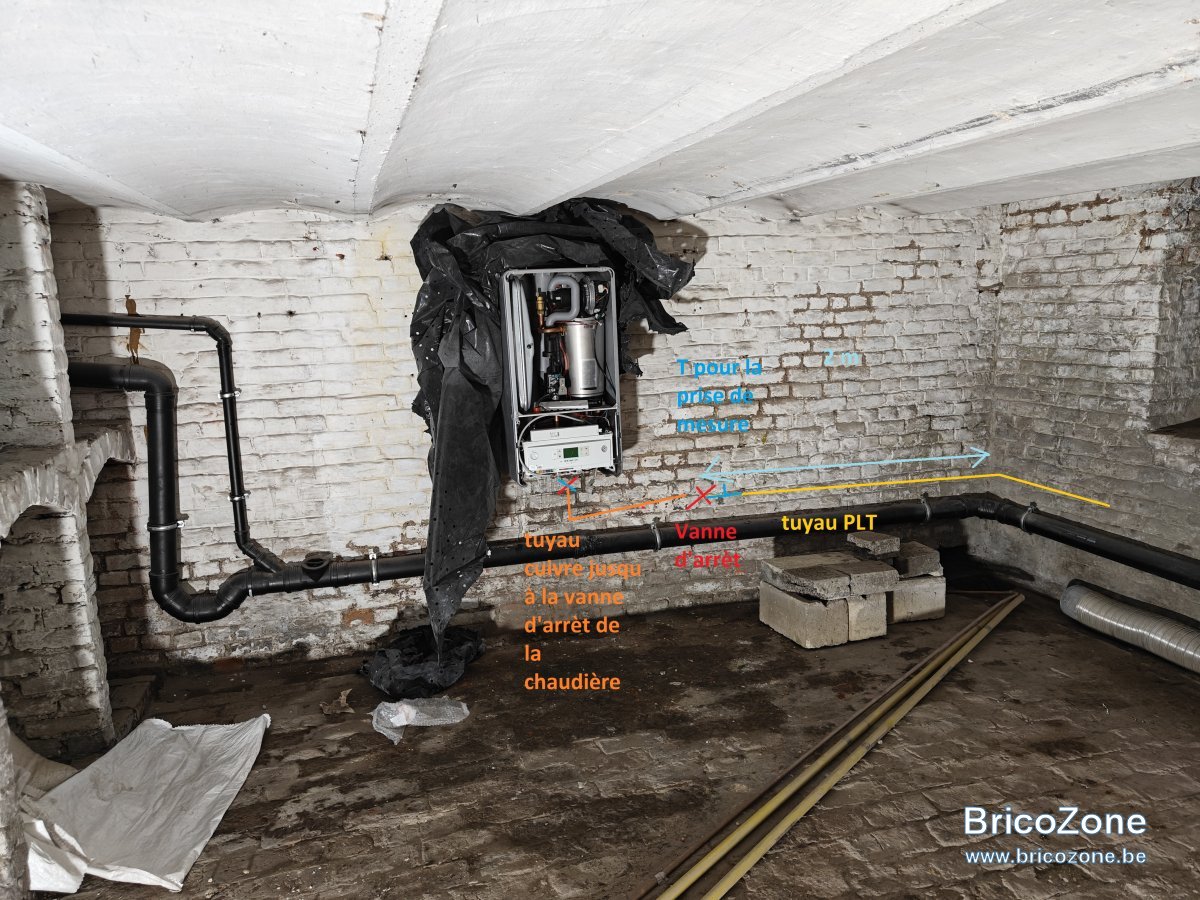

- ensuite une troisième courbe à 90°
-tuyau de 2m près de la chaudière avec un T buchoné pour mesure de pression ainsi qu'une vanne d'arrèt avant la chaudière
- enfin entre la petite vanne d'arrèt de la chaudière en DN20 et la grosse vanne d'arrèt de la conduite je comptait travaillé en tuyau de cuivre à sertir ou est ce mieux d'utiliser une flexible tout fait il y a environ 40cm .


Pouvez - vous me confirmer que cela est correcte et si ça ne l'est pas me dire ce que je dois corriger

sur base des photos ci joint

Merci d'avance !

Pas mettre autant de vanne?
On part en plt du coude, sans vanne et d’une pièce jusque la vanne sous la chaudière. Pas besoin de Te supplémentaire (celui du compteur suffis).
Bien mettre un fourreau lors de la traversée du mur.

Da05 a dit:

Pas mettre autant de vanne?
On part en plt du coude, sans vanne et d’une pièce jusque la vanne sous la chaudière. Pas besoin de Te supplémentaire (celui du compteur suffis).
Bien mettre un fourreau lors de la traversée du mur.

Cliquez pour agrandir...

Ah oui, c’est quoi l’espèce de siphon sur la décharge à gauche de la chaudière? À part un nid à bouchon?

Bonjour Da05,
Donc en partant du coude femelle je rentre directement avec le plt et je pars jusqu'à la vanne suivante , il prendrons donc la mesure entre le Te actuel et la vanne située avant le tuyau en cuivre ?
Pour le tuyau selon vous du DN20 serait suffisant ?
L'espèce de siphon à gauche sert pour pas que les odeurs ne se repande dans la cave , car le tuyau de 90 sert juste de trop plein pour la citerne d'eau aérienne située derrière le mur à gauche il n'y à rien d'autre qui passe dans ce tuyau.
Pour la distance entre le plt et ce tuyau , y à t il une distance minimale à respecter ?

Merci pour vos réponses

Bonjour je ne parviens pas à calculer le diamètre PLT dont j'ai besoin dans un immeuble à Mons. 4 appartements 4 étages différents avec chacun sa chaudière et son compteur donc 4 distances différentes par rapport aux compteurs. Peut-être aurais-je donc besoin de diamètres différents (p-e 20 mètres pour l'appartement du haut et 10 pour celui du bas). Vaillant Ecotec Pro VCW 246/5-3 G20/G25.
Quelqu'un peut-il m'aider dans le Hainaut (Mons) ?
Merci
