Modification installation pour ajout lave-vaiselle

Bonjour,

Je désire ajouter une lave-vaisselle dans une cuisine ou cela n’était pas prévu initialement, cette cuisine dispose d’un tableau et d’une ligne dédiée.
Plutôt que de le brancher sur la première prise disponible j’aimerai bien essayer de faire cela dans les règles de l’art pour avoir une installation sécuritaire.

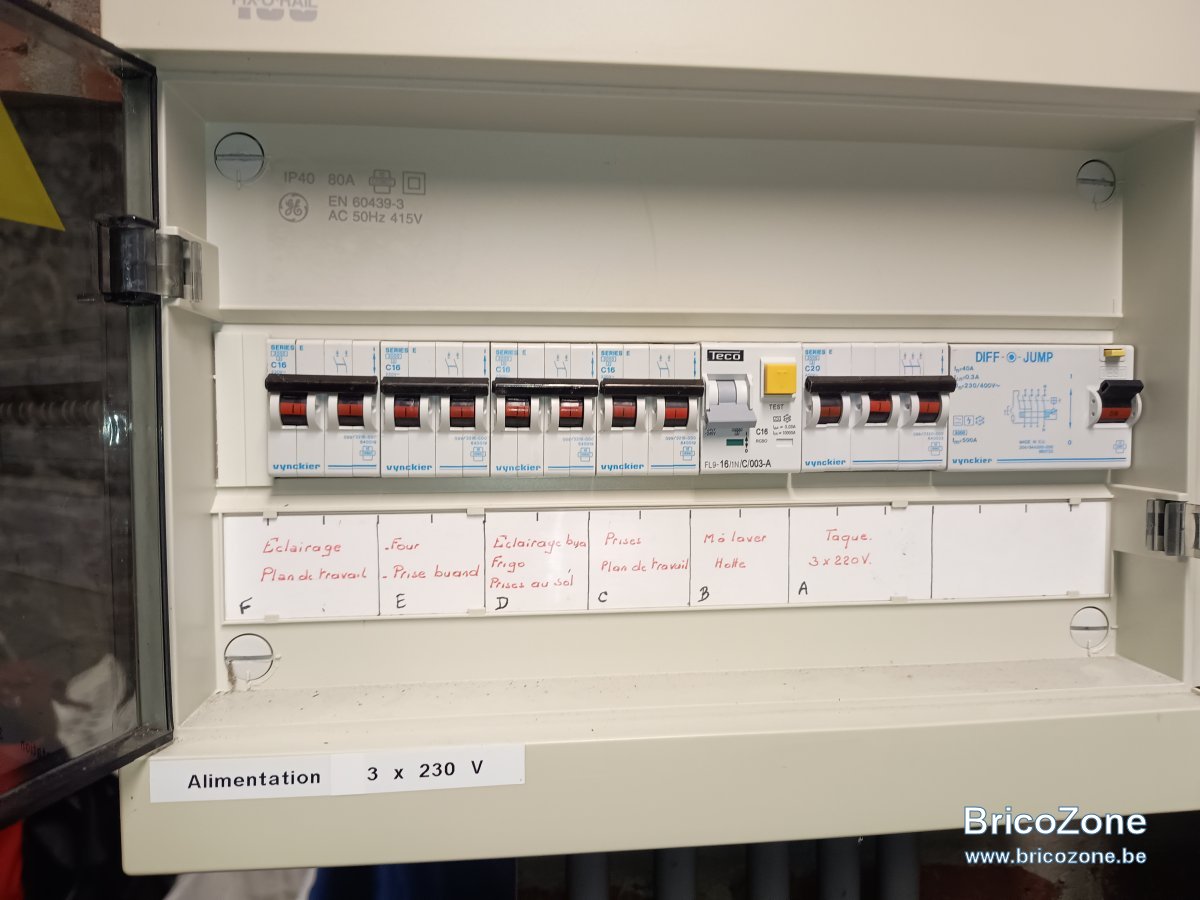

Voici le tableau de la cuisine actuel + une photo en attachement :

Différentiel global 40A / 300mA
Circuit A disjoncteur triphasé 20A ------------------>Taque
Circuit B disjoncteur différentiel 16A / 30mA -----> Machine à laver / sèche lingue / hotte
Circuit C disjoncteur 16A------------------------------> Prises plan de travail
Circuit D disjoncteur 16A------------------------------> Eclairage buanderie / Frigo / Prise au sol
Circuit E disjoncteur 16A------------------------------> Four / prises buanderie
Circuit F disjoncteur 16A------------------------------> Eclairage plan de travail


J’aimerais bien, comme je pense qu’il est recommandé, brancher le lave-vaisselle sur une ligne dédié 16A, avec différentiel 30mA.
Vu que le tableau est complet et que pour des raison de temps, budget et encombrement j’ai envie d’éviter de le changer, voici ce que j’imagine faire :


- Repiquer le circuit F existant (éclairage plan de travail) sur le C ou D.
- Remplacer le circuit F par un disjoncteur différentiel 16A / 30mA et le dédier pour l’alimentation du lave-vaisselle.

Suis-je dans le bon ou en plein délire ? Merci d’avance pour vos remarques et conseils.
Y-a-t 'il des points d'attention particuliers ou des éléments qui m'échappent ?

Merci d'avance pour votre aide précieuse!

Amicalement,
Ben

Il reste un module de dispo, installer un disjoncteur unibis,

Virer le 300mA, il doit y en avoir un en tête d'installation derrière le compteur.
Remplacer le 300mA par un 30mA 4 pôles et virer le 30mA bipolaire
Tous les circuit ici les bipolaire doivent être sous 30mA, la taque sous 300mA max.

Virer les différentiels, Installer un 300mA en tête d'installation si ce n'est pas fait, un 30mA en tête de ligne vers cuisine pour les 6 circuits.

Dans tous les cas faire réceptionner

Cela fait 1, 3 , 7 modules de dispo en fonction du choix.

Attention, la machine à laver doit obligatoirement avoir une ligne dédiée aussi...

Il y a donc 3 lignes dédiées 'eau', une ligne dédiée four, 4 lignes variées, une ligne tri.
cela fait en unibis, 3 + 1 + 4 + 2 = 10 modules pour 9 circuits
il y a place pour 18 modules dans le coffret

Donc le 300mA au coffret principal,
1 30mA => 4 modules
8 16A => 8 modules
1 tri => 2 module
> 14 module
à tirer

• une ligne lave vaiselle
• une ligne hotte (éventuellement à reprendre sur un autre disjoncteur)
• une ligne séchoir
• une ligne prise buanderie (éventuellement à reprendre sur un autre disjoncteur)

...

BG1000 a dit:

Il reste un module de dispo, installer un disjoncteur unibis,

Virer le 300mA, il doit y en avoir un en tête d'installation derrière le compteur.
Remplacer le 300mA par un 30mA 4 pôles et virer le 30mA bipolaire
Tous les circuit ici les bipolaire doivent être sous 30mA, la taque sous 300mA max.

Virer les différentiels, Installer un 300mA en tête d'installation si ce n'est pas fait, un 30mA en tête de ligne vers cuisine pour les 6 circuits.

Dans tous les cas faire réceptionner

Cela fait 1, 3 , 7 modules de dispo en fonction du choix.

Cliquez pour agrandir...

Merci pour la réponse rapide,
petite question si je choisis l'option 1, si je comprend bien j'utilise un disjoncteur compacte pour les circuit soit E/D/C/F et je crée un nouveau circuit G pour lave vaisselle mais j'y place un disjoncteur différentiel correcte ?

Edit : désolé je n'avais pas encore pris connaissance de ta réponse au dessus.

Il faut au minimum un 300mA derrière le compteur
Il est inutile d'avoir des mêmes protections en série
Il faut une ligne dédiée pour, taque, four, LV, MàL, Séchoir.
Doivent être sous 30mA: LV, MàL, Séchoir, éclairages, prises, sauf celle pour des équipement (mobile) à poste fixe
Les dérogations sont pour les parties d'installation ancienne et pas la définitions des règles à appliquer pour réaliser une installation.

Merci pour les informations précieuses.

L'installation tel quel ici est certifiée, probablement avec dérogation oui (je dois vérifier les détails)
Dois-je comprendre que pour simplement ajouter ma ligne lave-vaisselle je suis obligé de tout revoir et refaire une réception ?

Nous n'avons pas de vue d'ensemble de l'installation.
Ce qui interpelle c'est le 300mA dans un coffret secondaire, il devrait se trouver dans le coffret principal.
Avec dans le préambule pas de changement de coffret, ce qui limite les solutions.

Pour un ajout d'une ligne il faut une réception de l'ajout, l'ajout étant difficilement réalisable, sans quasi recâbler tout le coffret....
De plus actuellement c'est 8 lignes max derrière un 30mA.
8 points par ligne s'il y a au min 1 prises, pas de limites pour tout éclairage

re-bonjour,

J'ai vérifié hier soir et je confirme bien qu'il y a un différentiel 300ma en tête d'installation également.

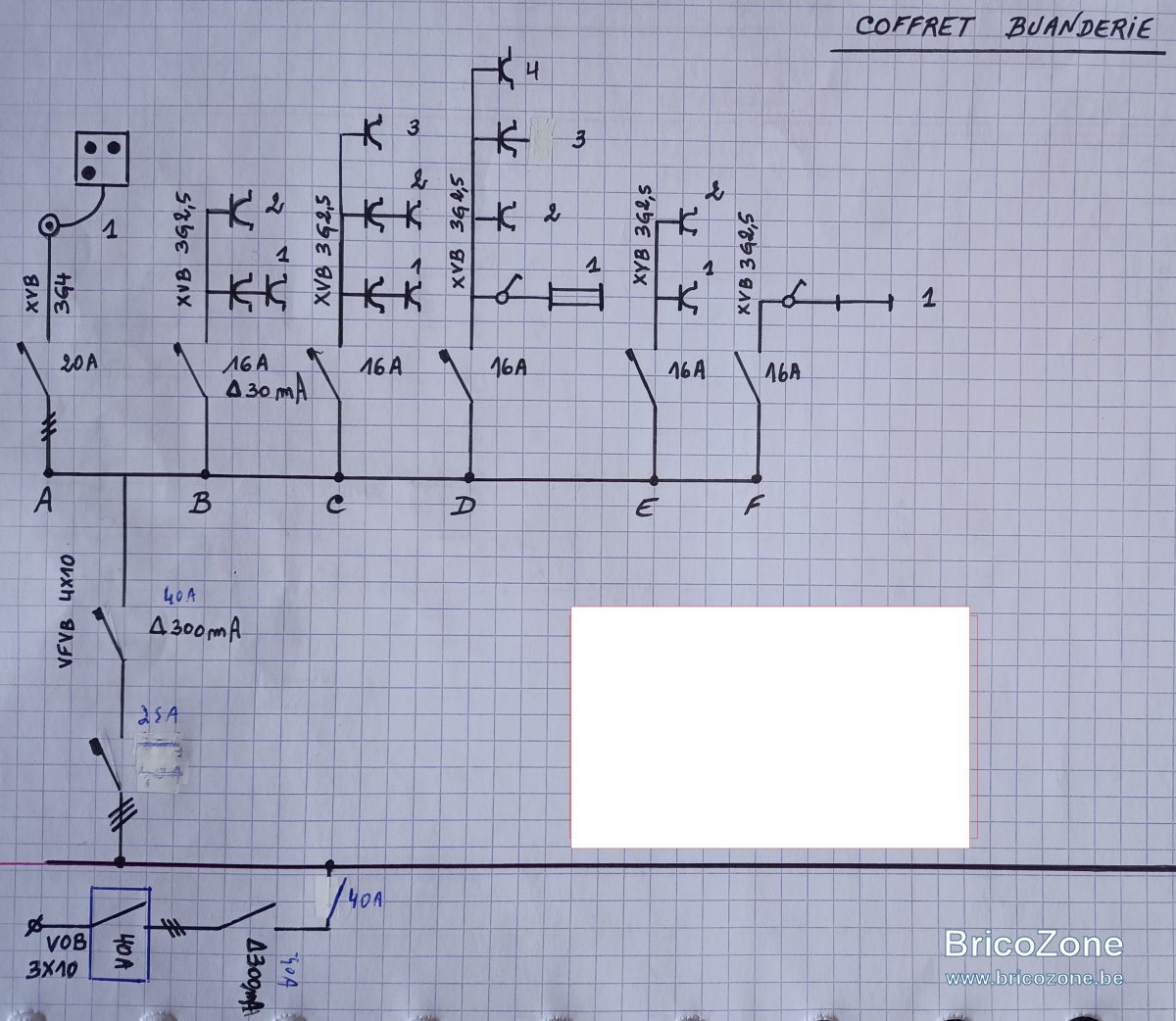

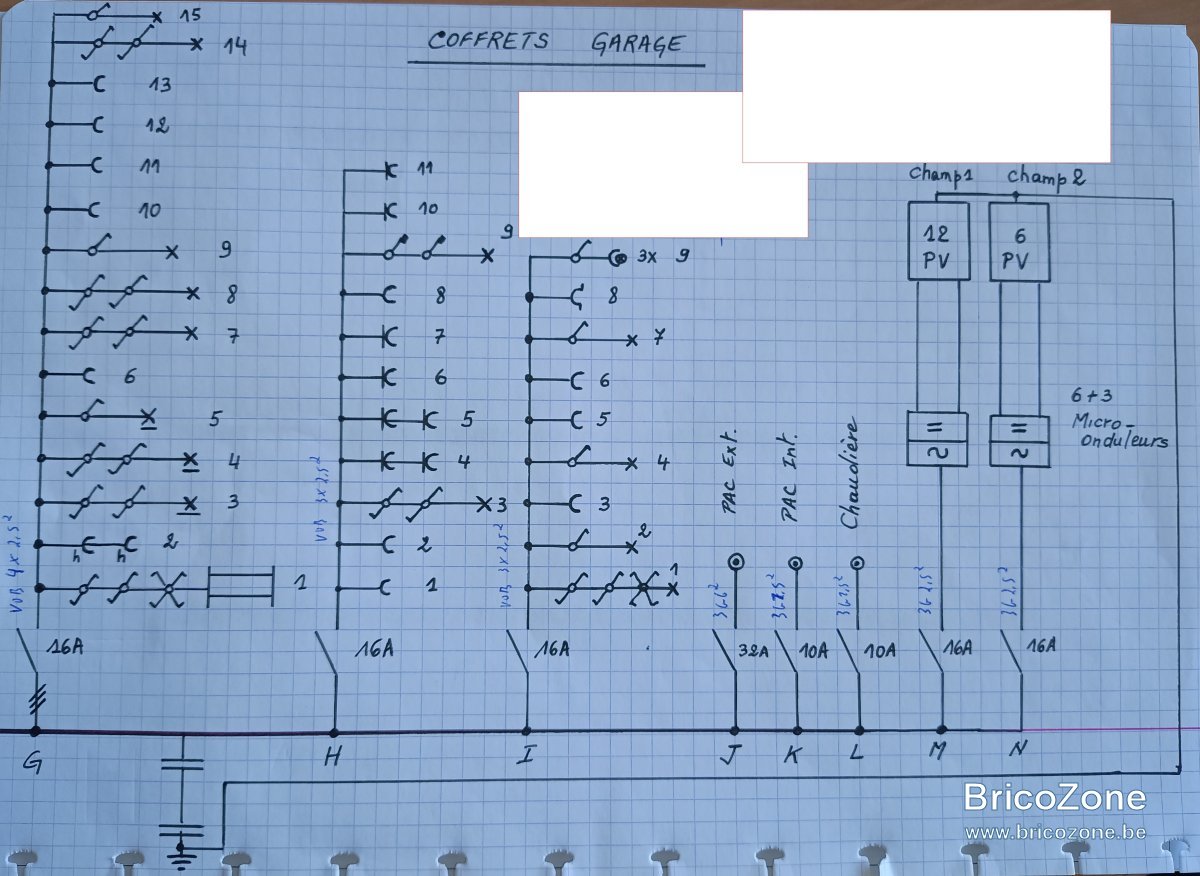

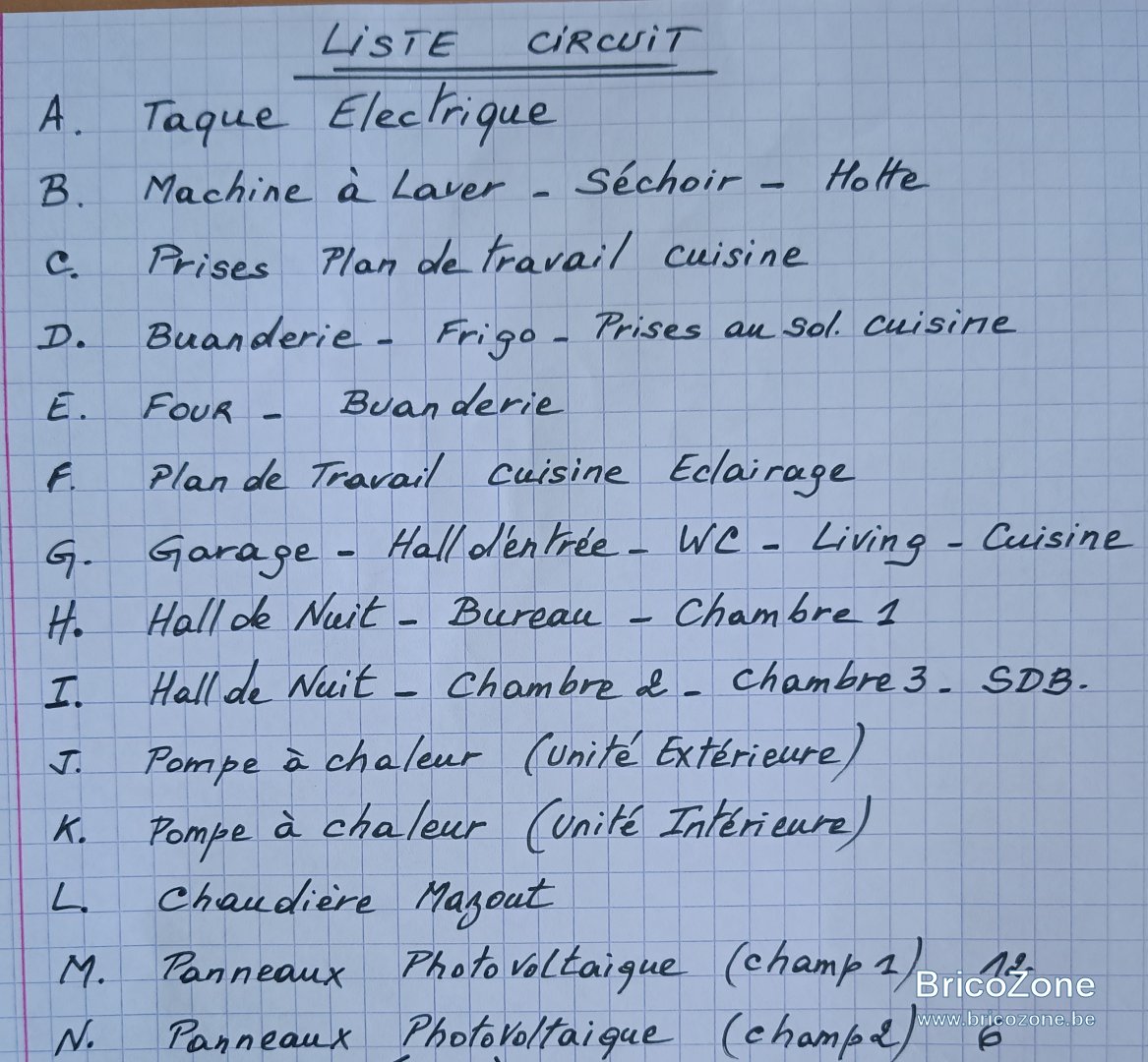

Voici en attachement les schéma de l'installation complète.

Selon vous qu'est-ce qui justifie l'utilisation du 300mA dans le coffret buanderie/cuisine ? je présume que cela a été fait pour une bonne raison ?

Il est en serie du différentiel général donc pas tres utile.Petit détail la mise a la terre des PV doit être en aval du sectionneur de terre et non comme ici en amont,car dans ce cas il est impossible d isoler l instalation lors du contrôle de la terre.

- Le différentiel 300mA du coffret cuisine n'est pas utile. Mais il doit être remplacé par un 30mA.
- Tous des circuits du coffret garage doivent aussi être derrière un 30mA.
- Les circuits G-H-I dépassent les circuits G_H_I dépassent les 8 points autorisés (circuits mixtes). Il faut les cinder.
- Le fil de terre provenant des panneaux PV n'est pas un fil de protection électrique mais un fil de liaison équipotentielle. OK. Certains installateurs raccordent les armatures des PV à la terre. Peut-être s'il y a une fenêtre qui est proche.
- MàL, séchoir, four, doivent être en circuits dédié ( 1 protection - 1 câble - 1 prise, pas 2).

Ulysse 2 a dit:

- Le différentiel 300mA du coffret cuisine n'est pas utile. Mais il doit être remplacé par un 30mA.
- Tous des circuits du coffret garage doivent aussi être derrière un 30mA.
- Les circuits G-H-I dépassent les circuits G_H_I dépassent les 8 points autorisés (circuits mixtes). Il faut les cinder.
- Le fil de terre provenant des panneaux PV n'est pas un fil de protection électrique mais un fil de liaison équipotentielle. OK. Certains installateurs raccordent les armatures des PV à la terre. Peut-être s'il y a une fenêtre qui est proche.
- MàL, séchoir, four, doivent être en circuits dédié ( 1 protection - 1 câble - 1 prise, pas 2).

Cliquez pour agrandir...

Et une equipotentiel n est pas une mise a la terre...... même sans fenêtre proche le chassis métallique des PV doit être mis a la terre ou equipotentiel....
Le four ne fait pas partie des obligations pour un circuit dédié uniquement si plus de 2600W.

Je prend bien évidement toutes les remarques, mais du coup comment expliquer que cette installation a été certifiée valide en 2018 et valable jusqu'en 2042 ?

Pour en revenir à ma question initiale, même si je vais bien évidement tenir compte des améliorations et envisager une refonte de l'installation.

En quickwin, à moindre frais et rapidement, quels sont mes option pour pouvoir installer ce fameux lave-vaisselle?

Je retiens :

- Remplacement du différentiel dans le coffret buanderie par un 30mA + ajout/remplacement par disjoncteur "compacte" afin d'ajouter un circuit lave vaisselle et également dédier une ligne pour sèche lingue.

OU

- Ajout/remplacement par disjoncteur "compacte" pour faire de la place et ajout d'un circuit avec disjoncteur+differentiel 30mA intégré pour le lave-vaiselle.

OU

Installer un coffret plus grand, même marque même modèle mais avec une rangée en plus, cela permet de câbler à l'aise et de prévoir l'avenir. C'est à priori facile à faire car il n'y a pas de tirage de fil/câble à faire, l'essentiel arrivant à la même place sur le rail/

--------------------------------
Un différentiel 30mA pour l'ensemble est un quick win, les disjoncteurs différentiels sont cher et ne font pas bénéficier les circuit voisin de leur protection différentielle....
Les 30mA c'est la sécurité humaine.
..................................

perenoel123 a dit:

....Le four ne fait pas partie des obligations pour un circuit dédié uniquement si plus de 2600W.

Cliquez pour agrandir...

Dans les installations domestiques, chaque appareil ou machine (mobile) à poste fixe d’une puissance nominale supérieure ou égale à 2600 W est alimenté séparément par un circuit dédié. Le lave-linge, le lave-vaisselle, le sèche-linge, la cuisinière électrique, la taque de cuisson électrique et le four électrique sont aussi alimentés séparément par un circuit dédié. Les appareils d’un chauffage électrique à poste fixe sont alimentés par un ou plusieurs circuits dédiés. La section des canalisations électriques, qui sont destinées à alimenter ces appareils ou machines électriques, est choisie en fonction de la puissance de ces appareils ou machines électriques.
