J'un un projet dégazage en ossature bois pour 2 véhicules avec une porte sectionnelle de 6m de long.

Actuellement entrain de dessiner et dimenssionner l'ensemble des éléments, je rencontre des difficultés sur le dimensionnement et la fixation du linteau de la porte de garage. Au vu de la longueur je pense partir sur un linteau en bois lamellé collé mais j'ai du mal à déterminer la section et comment il sera positionné et fixer sur l'ossature.

Pour info, l'ossature sera en 45x145 et se sera un toit plat en EPDM

Ci joint le début de la maquette 3D non finalié



fradeco

• 6 Mai 2020

• #2

@charley bonjour,

La section de la poutre linteau de porte résulte du sens de pose des solives du toit plat de votre garage.



C

charley

• 6 Mai 2020

• #3

Bonjour Fradeco,

Merci pour votre retour.
Les solive seront perpendiculaire au linteau dans le sens de la profondeur (6m). Ca serait de madrier en c24 en 225x75.
L'accrotere aurait une hauteur de 150mm et j'habite à nantes (peu de neige: 35kg/m2) et à 20m d'altitude



fradeco

• 6 Mai 2020

• #4

@charley re bjr,

Une toiture plate de 6.00 m de portée comme vous la décrivez, il faut dans le meilleur des cas, prendre en charge +/- 136 kg/m² * 3.00 = 408 kg/m. Sur cette base la poutre linteaux minimum devrait être selon moi une LC de 145 x 380 mm.

Bonne réflexion.



C

charley

• 6 Mai 2020

• #5

Merci pour ces elements.
Est ce une dimenssion standart?
Pour le solivage du toit plat, je compte mettre du 75x225 avec entraxe de 50 et une entretoise entre chaque solive, est ce que mon dimenssionnement vous semble correct?



fradeco

• 6 Mai 2020

• #6

Je ne sais pas si en bois lamellé collé il existe des poutres avec des sections standards et longueurs standards.
Dans cette affaire il y a une charge de 2.650 kg uniformément répartie a reprendre.
La charge de la porte n'est pas prise en compte ni dans la toiture ni dans le linteau.
Pour les solives et la charge de 136 kg/m² ( Poids propre y compris panneaux OSB de 22 mm d'épaisseur + étanchéité + 100 kg/m² de charges occasionnelles càd 1 homme + matériel) sur la base d'un état limite de service basé sur une flèche maximum de L/300, des solives de résineux de classe C 24 d'une section de 75 x 225 mm tous les 50 cm d'axe en axe c'est OK.
Pour la poutre vous pouvez éventuellement placer une poutrelle métallique IPE 200 avec 2 x 30 cm d'appuis.



A

A.L.

• 7 Mai 2020

• #7

Avez vous pensé à bien dimensionner les supports de cette poutre en lamellé-collé.
J'ai l'impression que les 6 45 x 145 reprise sur le plan 3D sont un peu "faibles"



C

charley

• 7 Mai 2020

• #8

Merci pour vos remarques.
En effet, je suis actuellement entrain de me poser cette question.
J'ai peut etre trouver une solution que je vous partagerai pour avis si cela ne vois derange pas



fradeco

• 7 Mai 2020

• #9

A.L. a dit:

Avez vous pensé à bien dimensionner les supports de cette poutre en lamellé-collé.
J'ai l'impression que les 6 45 x 145 reprise sur le plan 3D sont un peu "faibles"

Cliquez pour agrandir...

Si je compte bien, 14.5 cm x 64.5 cm = 935 cm²
2.650 kg/ 2 = 1.325 kg / 935 cm² = 1.42 kg/cm² ça devrait passer pour moi.
L'Epicéa donne 310 kg/cm² en compression axiale.



C

charley

• 7 Mai 2020

• #10

Merci.
Sinon je peux mettre aussi un poteau en 145x145 de chaque coté



fradeco

• 7 Mai 2020

• #11

charley a dit:

Merci.
Sinon je peux mettre aussi un poteau en 145x145 de chaque coté

Cliquez pour agrandir...

Ce qui ne serait pas une mauvaise idée.
Ne pas perdre de vue le poids de la porte de garage et de son système de fixation.



A

A.L.

• 7 Mai 2020

• #12

fradeco a dit:

Si je compte bien, 14.5 cm x 64.5 cm = 935 cm²
2.650 kg/ 2 = 1.325 kg / 935 cm² = 1.42 kg/cm² ça devrait passer pour moi.
L'Epicéa donne 310 kg/cm² en compression axiale.

Cliquez pour agrandir...

C'était juste une "intuition". Je n'ai pas fait de calcul.
Cela dépasse mes compétences.



C

charley

• 7 Mai 2020

• #13

Re bonjour et encore merci à vous

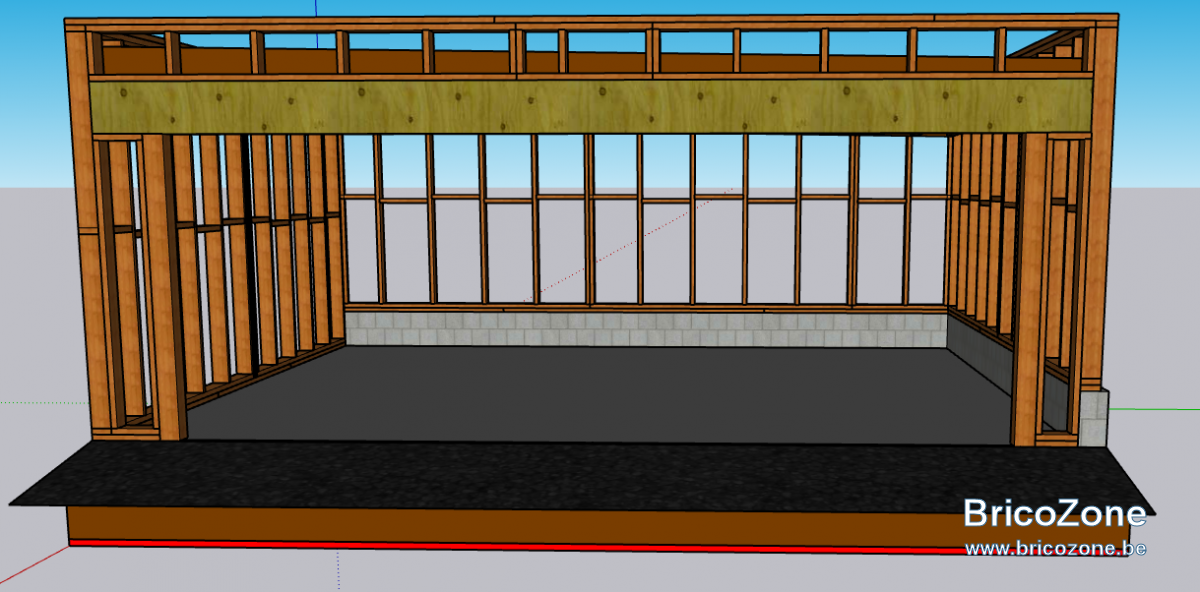

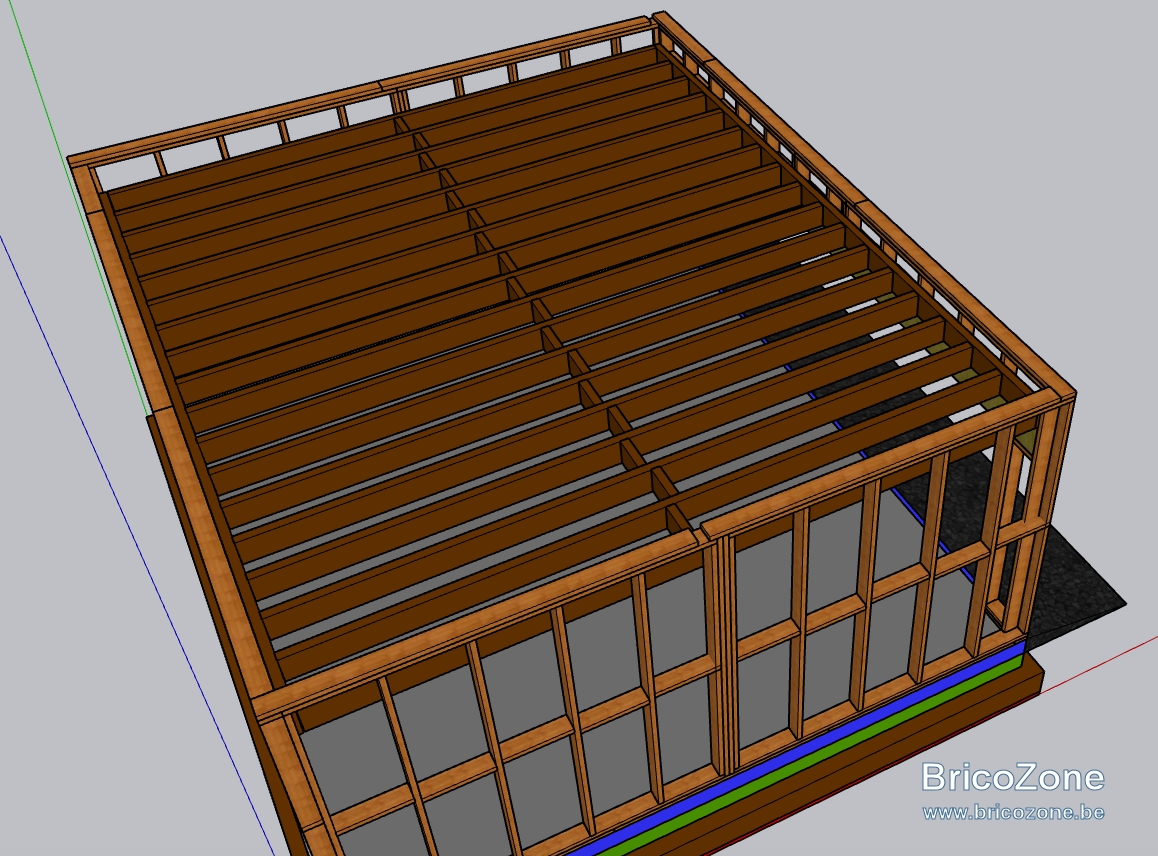

Suite à vos retours, j'ai pris en compte l'ensemble de vos remarques. voici 2 vues de l'ensemble de la structure.
Pour info:
Lieux: loire atlantique
Altitude: 20m
Ossature en 45x125 et entraxe 600
Poteaux de soutien du linteau: 145x145
Linteau en BLC 140x360 (Dimenssion de disponible dans un magasin près de chez moi
Toit plat avec pente de 1,5% ( en largeur et profondeur) non végétalisé (OSB 22mm + EPDM 2mm)
Evacuation eau de pluie vers une boite à eau au point le plus bas
Solive en 225x75 C24 - assemble par sabot - entraxe 400 avec entretoise
Aucune isolation ou faux plafond de prévu

Le contreventement sera en OSB12
Le lattage du bardage en 27x40
le barrage 20mm d'épaisseur (profil pas encore choisi)

Que pensez vous de cette structure? Y a t'il des erreurs ou des points de vigilances à avoir?



fradeco

• 7 Mai 2020

• #14

@charley bonjour,

La poutre linteau répond aux critères des contraintes de l'Euro Code 5 selon lesquels pour la charge de 136 kg/m² la flèche maximum admise serait de L/300. En principe ce critère devrait être de L/400. Cela veut dire que cette poutre sera un peu souple mais comme il s'agit du linteau que d'un étage sans reprise de charge je ne pense pas que cela peut avoir des conséquences négatives.

En ce qui concerne le contreventement, de l'OSB III de 12 mm s'épaisseur cela n"est pas bon du tout.
Pour moi il faut au minimum du 15 mm d'épaisseur avec rainures et languettes mise en oeuvre horizontalement avec encollage des rainures(Tec 7 ou Fix All) et vissage tous les 15 cm en hauteur dans tous les montants couverts.



C

charley

• 7 Mai 2020

• #15

Merci pour tous ces conseils.
Pas de soucis pour l'osb en 15mm.
Et j'etais persuadé que l'osb ce mettait en vertical....



fradeco

• 7 Mai 2020

• #16

Pour le contreventement au plus la surface de contreventement est grande d'une pièce en longueur ( au moins 4 montants) au plus il sera efficace.



A

A.L.

• 7 Mai 2020

• #17

Et pour info, le contreventement OSB, de préférence en intérieur.
Mieux pour éviter des risques de condensation dans l'épaisseur de la parois
Donc, de l'intérieur vers l’extérieur : OSB, ossature, pare-pluie, lattage, bardage.



C

charley

• 7 Mai 2020

• #18

Je ne connaissais pas du tout cette "technique" mais en effet il y a des debats sur le net. Je me renseigne maos je pense bien que vous avez raison



A

A.L.

• 7 Mai 2020

• #19

Oui, il y a deux écoles quant la position de l'OSB.
D'un point de vue "solidité", les deux se valent.
Mais d'après l'architecte qui a "construit" mon ossature bois, d'un point de vue gestion de l'humidité, le contreventement à l'intérieur est préférable.



M

Manu 84

• 7 Novembre 2023

• #20

Bonsoir, avez vous finalise votre projet ? Si oui, avez vous des photos ou des plans car je souhaiterais réaliser ce type de construction et je m’interroge sur la fixation des solives sur l’ossature ainsi que sur les acroteres.
