Avis ossature bois pour abri de jardin / atelier

Dans le forum Gros Oeuvre Général - par kenziia le 16 Avril 2021

  1. kenziia

    kenziia Liège

    Bonjour à tous,

    Je suis en pleine réflexion pour la construction en ossature bois de mon abri de jardin qui servira également d'atelier et j'aimerais avoir votre avis sur les sections de bois à utiliser pour celui-ci.
    Je compte isoler les murs et la toiture plate afin de pouvoir y travailler en hiver.
    J'ai déjà parcouru les nombreux postes des auto-constructeurs sur le forum qui m'ont été bien utiles pour mes premières réflexions (un grand merci à ceux qui y ont contribué :)).
    Voici ce que je compte prévoir au niveau des dimensions et composition des parois :

    Dimensions :
    • Surface au sol de la structure portante en bois : 784 x 490cm
    • Surface de la dalle béton de 15cm : 784 x 490cm
    • Hauteur de l'ossature hors toiture/acrotère/étanchéité : 230cm
    • Situation et altitude : province de liège, altitude 170m

    Composition des murs de l'extérieur vers l'intérieur :
    • Bardage bois en cèdre ajouré
    • Pare-pluie (résistant aux UV)
    • Panneau de contreventement Agepan DWD 16mm ou Celit 3D 18mm
    • Structure bois en KVH 40*140 ou CLS 38*140, entraxe = 60cm, hauteur des montants = 230cm
    • Isolation fibre de bois 140mm entre les montants (19,6kg/m2)
    • Frein-vapeur
    • OSB3 pour la finition intérieure

    Composition de la toiture de l'extérieur vers l'intérieur :
    • Étanchéité EPDM
    • Isolation fibre de bois steico roof 140mm au dessus des solives (19,6kg/m2)
    • Pare-vapeur
    • OSB3 18mm
    • Solives : portée = 490cm, section ???, entraxe ???

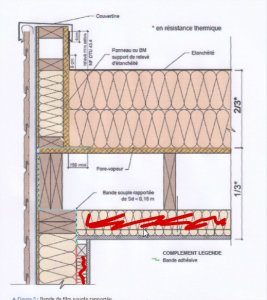

    • Il faut encore compter l'acrotère qui sera composé en OSB et bois CLS qui fera +-14cm (isolation) + 15cm.
    Pour la section de la lisse haute, lisse basse et montants je suis parti sur du 40 x 140 afin de pouvoir isoler correctement l'atelier. Est-ce suffisant selon vous?
    Pour la section et l'entraxe des solives par contre je n'ai pas trop d'idée. Est-ce que des 38*225 serait suffisant avec une entraxe de 35cm ?

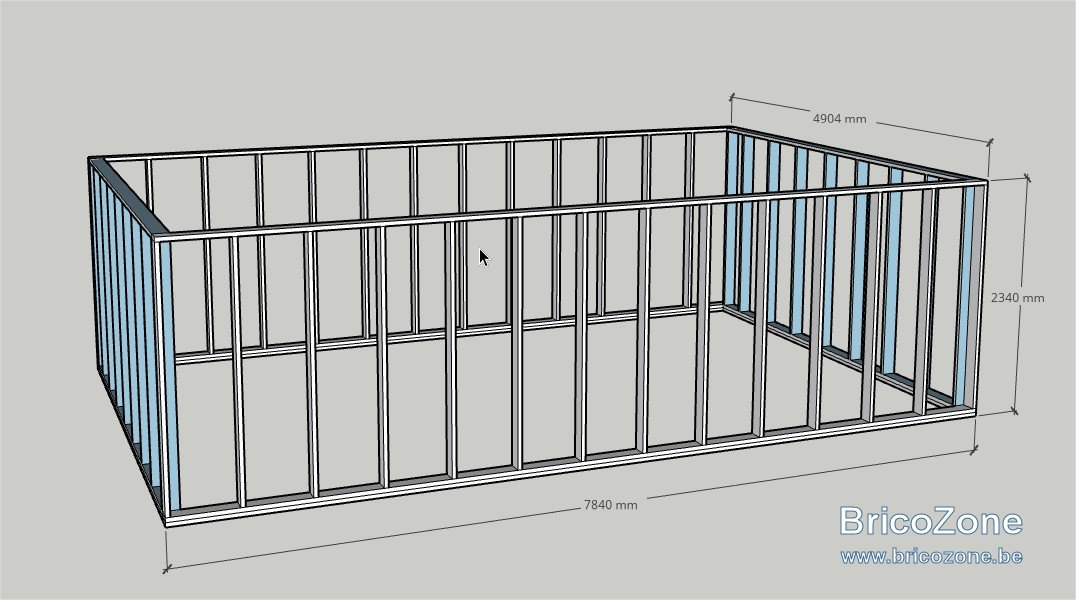

    Voici un premier croquis (sans les ouvertures, chaînage etc) pour vous donner une idée des dimensions :



    Merci !

    kenziia , 16 Avril 2021
    #1
