Dimensionnement allonge plancher bois

Bonsoir à tous,
J'aimerais avoir l'avis de spécialistes
Je dois réaliser un agrandissement de ±1.2m d'une surface bétonnée à ±2.5m de hauteur sur une longueur de 20m de long.



En gros, c'est un peu comme si j'ajoutais un balcon.
La surface sera destinée à accueillir une terrasse. Tout ceci en intérieur à l'abri du gel et des pluies. ( dans une salle de sport)
J'ai trouvé ce calculateur Dimensionnement des planchers – Hout Info Bois mais j'avoue avoir un peu de mal à m'en sortir.

Voici mes données :
Largueur de l'extension : 1.20m
Longueur : 20m
Charges/m² : 500kg

Mon idée :
Travailler en 18/7.
Muralière fixée avec tiges filetées et/ou la poser dans une cornère acier.
entraxe des solives : 40cm

Mes questions :
Est-ce qu'un espacement de 4m entre pilasses est trop important?
Des 18/7 pour les porteuses c'est correct?
Les piliers en double 18/7 est ok pour vous?

Un grand Merci pour votre aide.

Bonne soirée tout le monde

@escobar bonjour

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro Code 5.

SOLIVES

Données :
• Pour une classe de service 1 correspondant à un local chauffé.
• Une portée de 1.20 m
• Une charge de 516.4 kg/m² uniformément répartie comme suit :

Charges permanentes :
• Panneaux d' OSB 3 ép. 22 mm = 13 kg/m²
• Poids propres des solives de résineux = 3.40 kg/m²

Charges d'exploitations :
• Charges d’exploitations 500 kg/m²

Dans cette hypothèse :
• Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
• D'une section de 40 x 89 mm minimum
• Espacées de 48.8 cm d'axe en axe maximum. (OSB 2.44 / 5)

Validation de l’ETAT LIMITE ULTIME (ELU)
Flexion : Résistance max. admise de 12.18 MPa
Contrainte sous l’effet de la charge globale = 1.28 MPa
Compression transversale : Résistance max. admise de 1.11 MPa
Longueur d’appuis minimum = 60 mm
Contrainte sous l’effet de la charge globale = 0.94 MPa
Cisaillement : Résistance max. admise de 1.15 MPa
Contrainte sous l’effet de la charge globale = 0.95 MPa

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 1.200 / 350 = 3.4 mm
Flèche résultant du poids et fluage de la charge permanente = 0.7 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 2.6 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 3.3 mm = OK

Chaînage d’entretoises section 40 x 89 mm espacées de +/- 0.60 m

POUTRE

Compte tenu d'une charge de 0.60 x 1.00 x 529 kg/m² (Poids propre compris) = 317.40 kg/ml
Dans cette hypothèse, il faudrait mettre en oeuvre des poutres de résineux de classe C 24 d'une section de 73 x 223 mm minimum dont la portée maximum serait de 3.30 m maximum. Les colonnes assemblées de 2 x 63 x 173 mm sont OK Il faudra cependant mettre en place des goussets de contreventement pour éviter le basculement.

MURALIERE

Compte tenu d'une charge de 0.60 x 1.00 x 529 kg/m² (Poids propre compris) = 317.40 kg/ml
Dans cette hypothèse, il faudrait mettre en oeuvre une muralière de résineux de classe C 24 d'une section de 60 x 170 mm minimum, fixée au mur par des T.F. M 10 ancrées chimiquement tous les 60 cm.

Bonne réflexion.

@fradeco , un tout grand merci pour votre étude.
J'étais donc bien large avec mes solives de 18/7.
Qui peut le plus, peut le moins
Encore une petite question, pour la poutre, est-ce que travailler avec une double 18/7 au lieu de la 23/8 me permettrait d allonger la portée maximale de 3.30m entre les piliers ?
Encore merci

Je viens de regarder, et je constate que c'est la hauteur de la poutre qui est la plus importante. Il y a quand même 317.40 kg/ml à reprendre.
Si vous voulez utiliser des 7/18, cela pourrait être 2x 63 x 173 mm en hauteur pour former une poutre de 63 x 346 mm cela vous permettrait de passer à une portée de 5.00 m.

ok je vois l'idée.

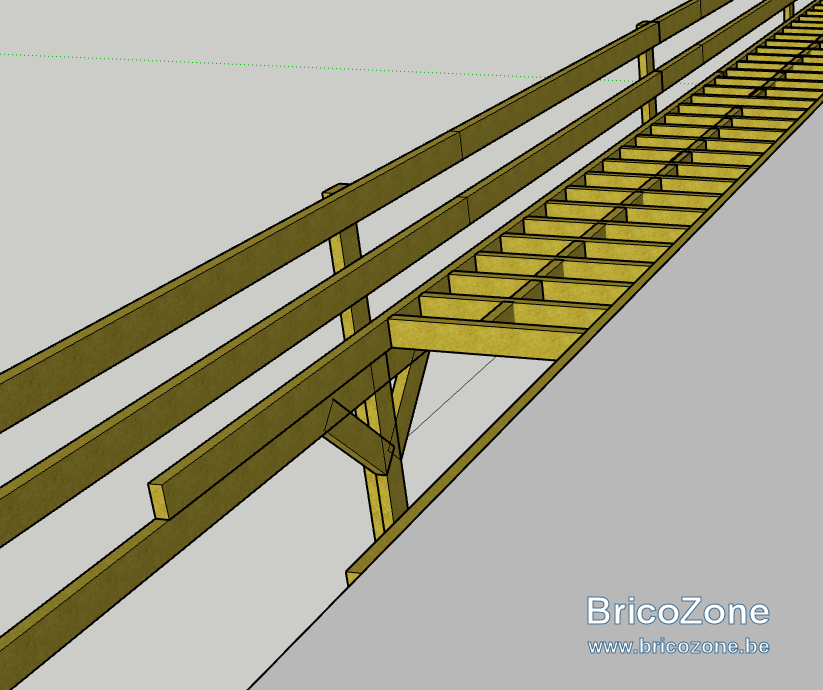

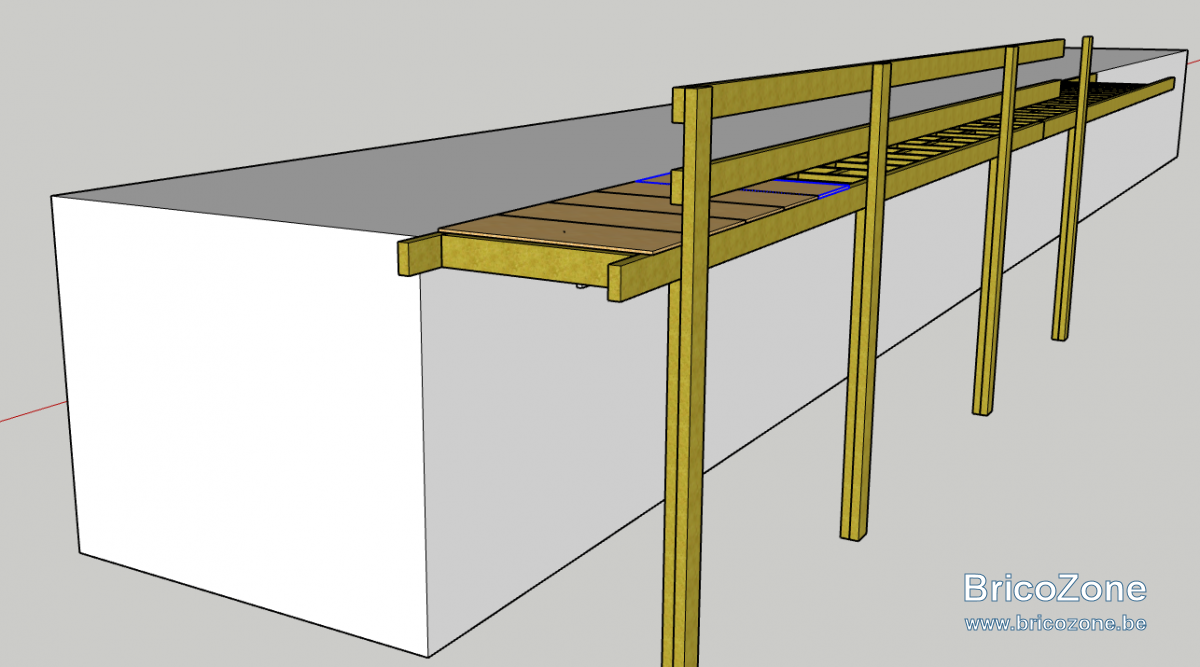

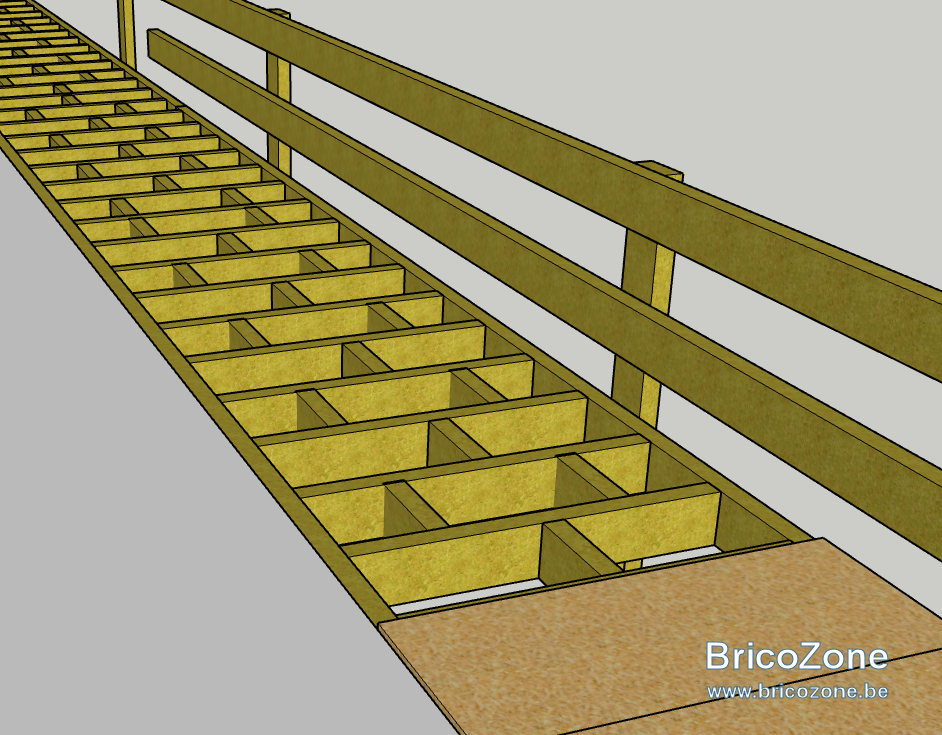

J'aurais quelque-chose qui ressemble à ça?
Les piliers seront bien entendu fixés au sol



Pour les fixations des solives, vous préconisez des étriers ou des vis 160 à travers la poutre peuvent convenir?


Bien à vous.

Etant donné la charge d'exploitation de 500 kg/m² je pense qu'il serait préférable d'utiliser des étriers ad hoc pour cette charge.

Bonjour @fradeco ,
Jen prends bonne notes.
Merci pour votre retour .
Bonne journée

Bonsoir @fradeco ,
Ma réflexion avance bien

Pour la poutre, je vais plutôt me tourner vers une poutrelle acier. UPE 200 pour y insérer mes 18/7.
Je dois encore me renseigner sur la portée que je peux me permettre...

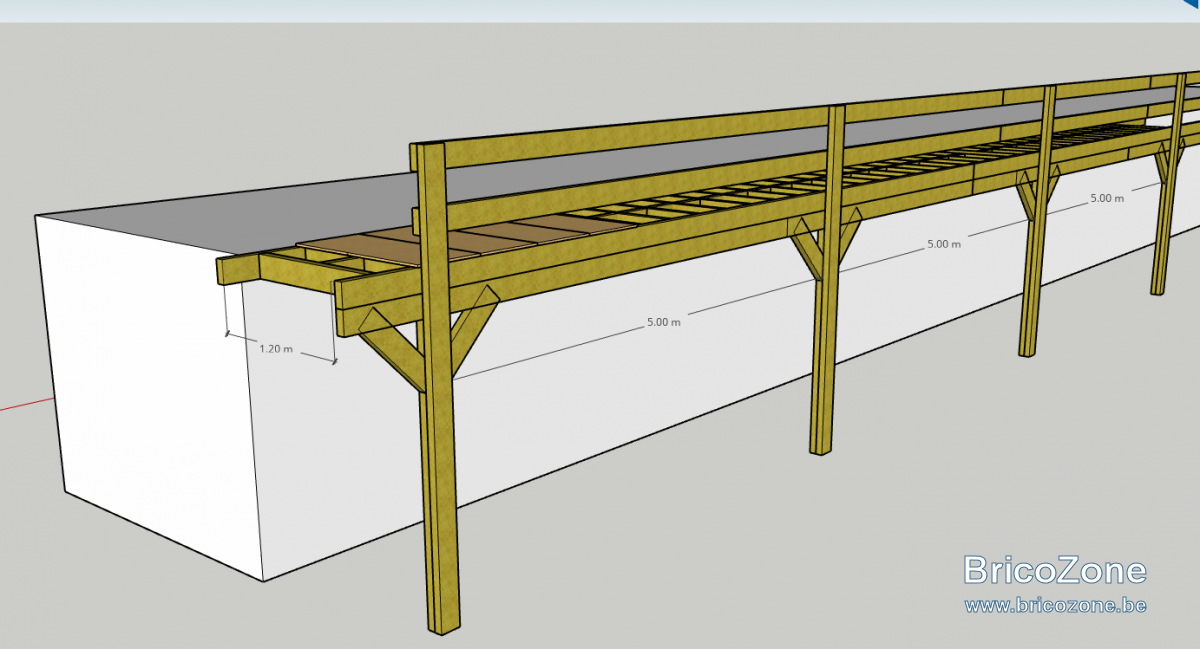

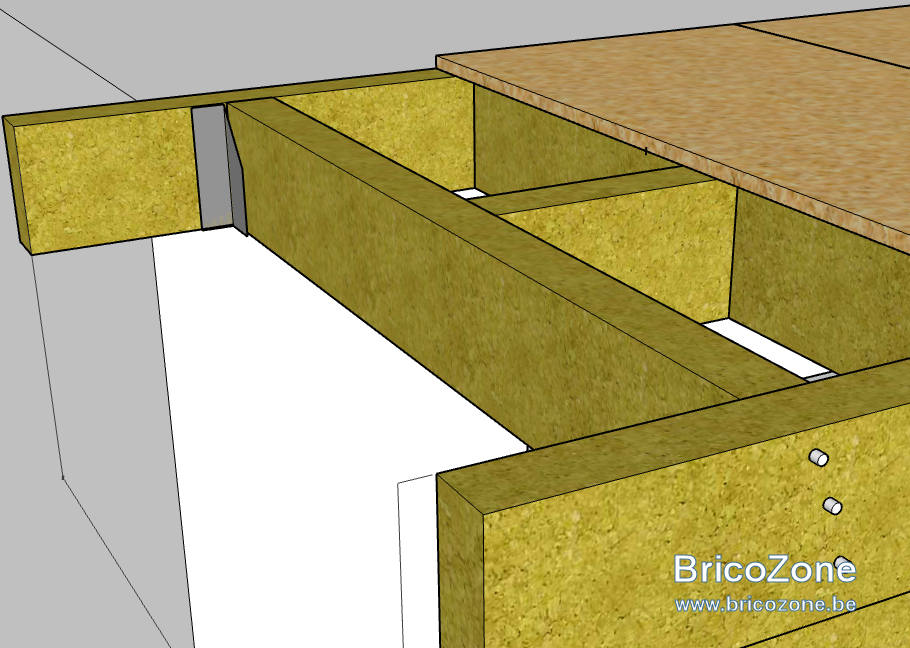

Mon montage devrait ressembler à ça ( je dois y ajouter les goussets de contreventement)




Les solives seront fixées à la muralière avec des étriers et posées dans l'âme de l'UPE fixées par des tire-fonds.

Ma question est la suivante : Comment calculer la charge que peut supporter les colonnes de 2 18/7 de 2.5m de hauteur? (fixées mécaniquement sur le sol)
Cela m'aiderait notamment pour savoir de combien je peux allonger ma portée.

un grand merci boss

bonne soirée.
