Calcul section bois pour terrasse sur pilotis

Cop · 14 Septembre 2019

@fradeco

Merci!

Voilà, fin de la partie terrasse...enfin presque car il me reste l'éclairage de sol et quelques bordures de finition pour cacher les lambourdes.

Dans les prochains jours, commande du nécessaire pour la pergola! Il faut continuer dans la lancée

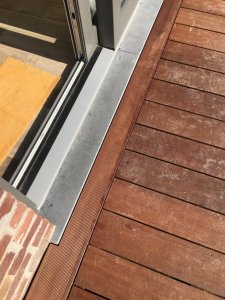

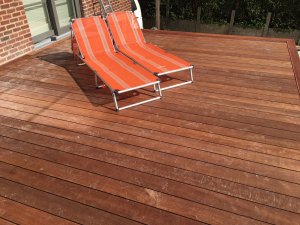

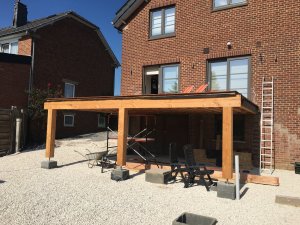

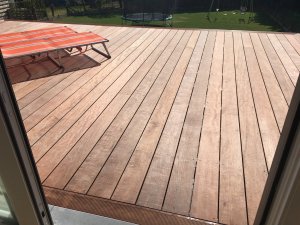

Quelques photos...

fradeco · 15 Septembre 2019

Alors courage pour le trait final.

llnoxll · 25 Octobre 2019

@Cop , elle est magnifique votre terrasse !
Est-ce que finalement vous allez mettre une gouttière comme celle reprise sur le schéma de @fradeco ?

J’ai un projet similaire au votre et je ne suis pas sûr qu’elle soit nécessaire, surtout que je ne sais pas trop où la mettre entre la poutre de façade et le bardage qui viendra cacher cette dernière...

Cop · 25 Octobre 2019

llnoxll a dit:
@Cop , elle est magnifique votre terrasse !
Est-ce que finalement vous allez mettre une gouttière comme celle reprise sur le schéma de @fradeco ?

J’ai un projet similaire au votre et je ne suis pas sûr qu’elle soit nécessaire, surtout que je ne sais pas trop où la mettre entre la poutre de façade et le bardage qui viendra cacher cette dernière...

Je ne pense pas la mettre car je monte actuellement une pergola sur toute la surface.

Tout dépend si vous voulez que votre terrasse soit étanche ou non? Si oui il y aura donc une évacuation d'eau à prévoir...

llnoxll · 25 Octobre 2019

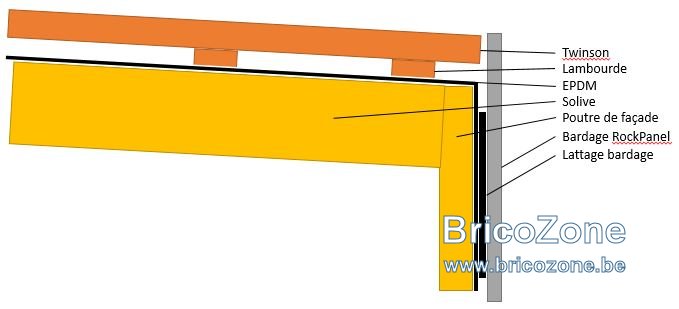

Le schéma ci-dessous illustre ma situation.
Puis-je tout simplement laisser s'écouler l'eau (qui s'écoule des lames Twinson et de l'EPDM) entre ma poutre de façade et mon bardage ?

SophieTH · 12 Novembre 2019

Bonjour, Bravo pour votre projet. J'en ai un similaire. Je voudrais vous demander s'il est obligatoire de mettre l'OSB + EPDM. Y a t'il un rôle de contreventement du panneaux ?
Si nous pouvons nous passer de l'OSB, comment devons nous procéder pour poser les lames de terrasse ? Solivage, lambourde et enfin lames ??

Je vais suivre l'avancement de votre auvent. Je me demande comment vous allez gérer la pose des poteaux de l'auvent ? sur les poteaux existant ou vous repartez du sol??

Bon Courage, et merci d'avance pour vos réponses.
Bravo à @fradeco pour tous vos dessins, ils aident beaucoup à la compréhension, quand je serais un peu plus avancé dans mon projet, je vous solliciterai pour une petite vérification des dimenssionements

Yanis 1082 · 28 Novembre 2020

Magnifique.

On va prendre bcp d info et faire son projet.

Comme Dab Mr fradeco. Homme providentiel.

Yanis 1082 · 28 Novembre 2020

Bonjours à tous.

Projet terrasse sur pilotis .

DEJA quelque donné.

+- 4m sur +-2m.
Hauteur fini 2m60.
Essence structure . Douglas c24.

Difficulté.

Légèrement en pente.

Fondation. Plot. 6 trou de 50 sur 50 profondeur 70 cm.
Matériel. 15 sac béton turbo plus tige de métal 8mm.armature.

6 pied réglable simpson. Vis min dia 5 mm
Encrage . Vis

6 plateau douglas 200x200 c24.
4 poutre douglas 10/30 c24.
Solives Douglas 73 x 223 c24.
Entretoises de chainage.
8 gousette .

Vis filetté m10.
Attache inox galvanisé.
Tire fond 8 mm.

Finition.
Osb 15 mm.
Étanchéité pour toit 1 mm. EPDM.
Calle PVC 5 mm. Colle sikaflex.
Lambourde IPE H. 25mm.
Lame IPE H.25mm.

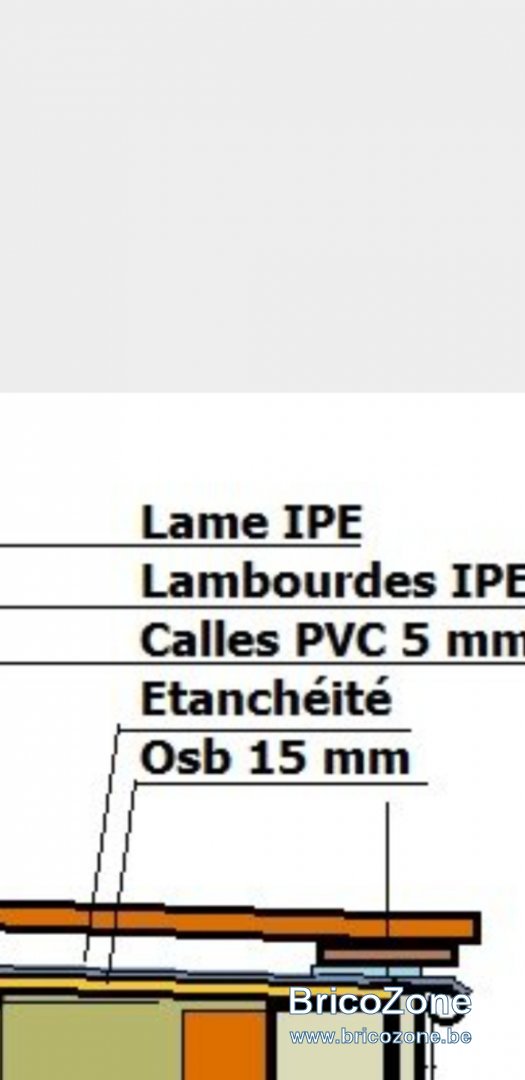

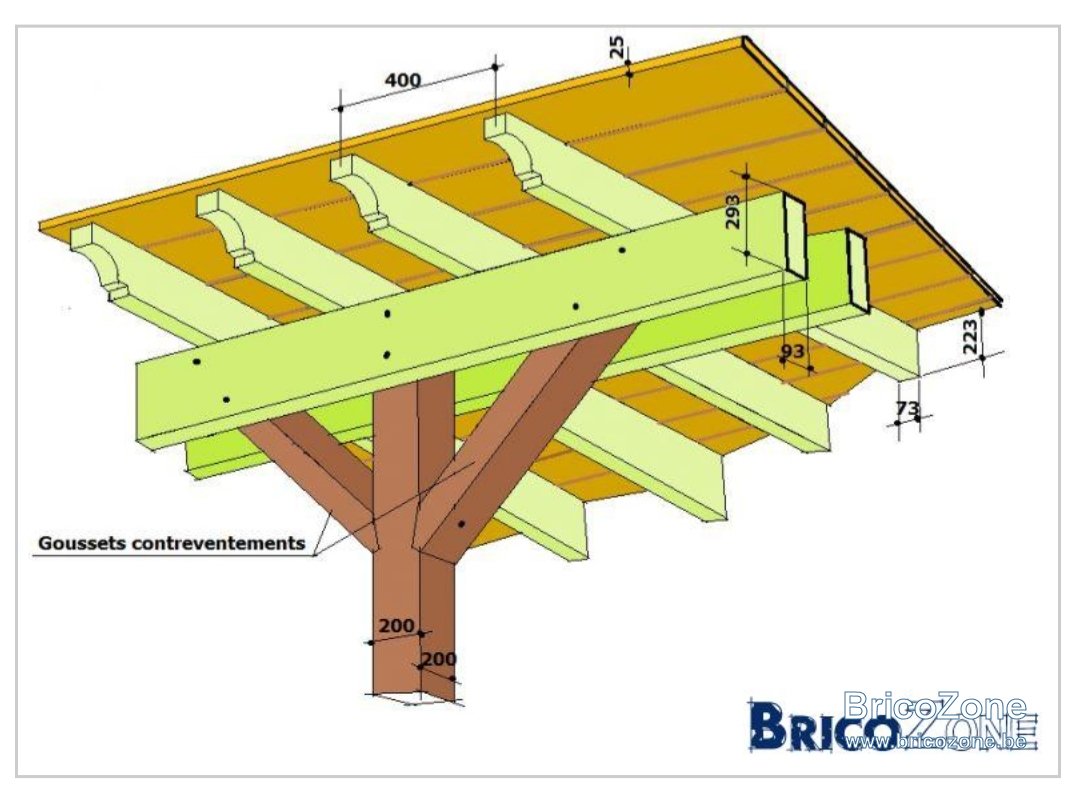

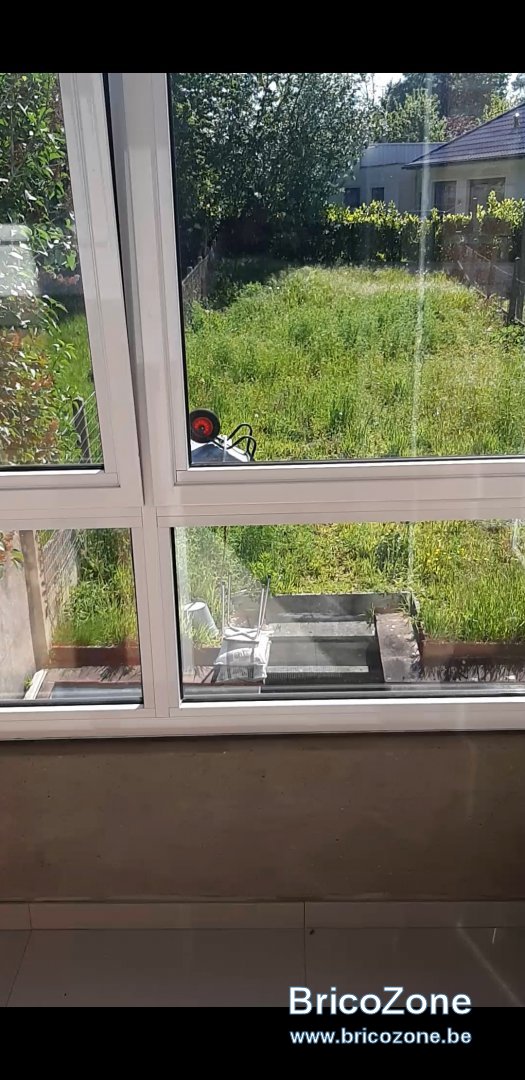

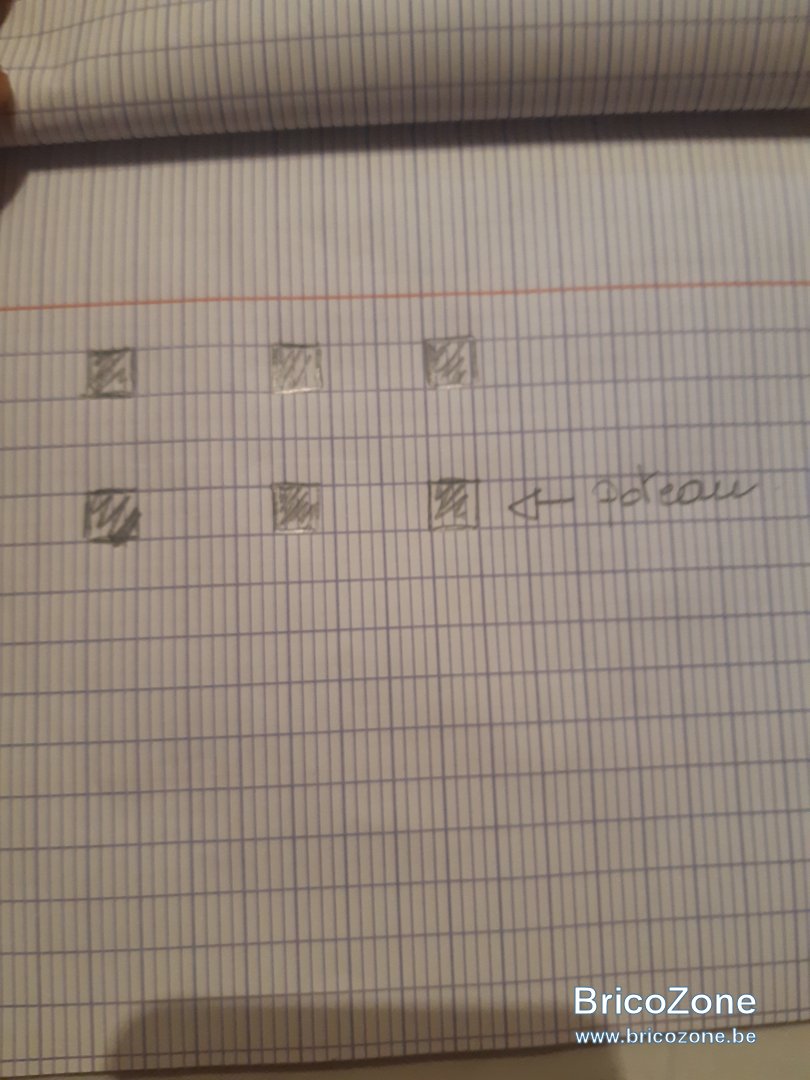

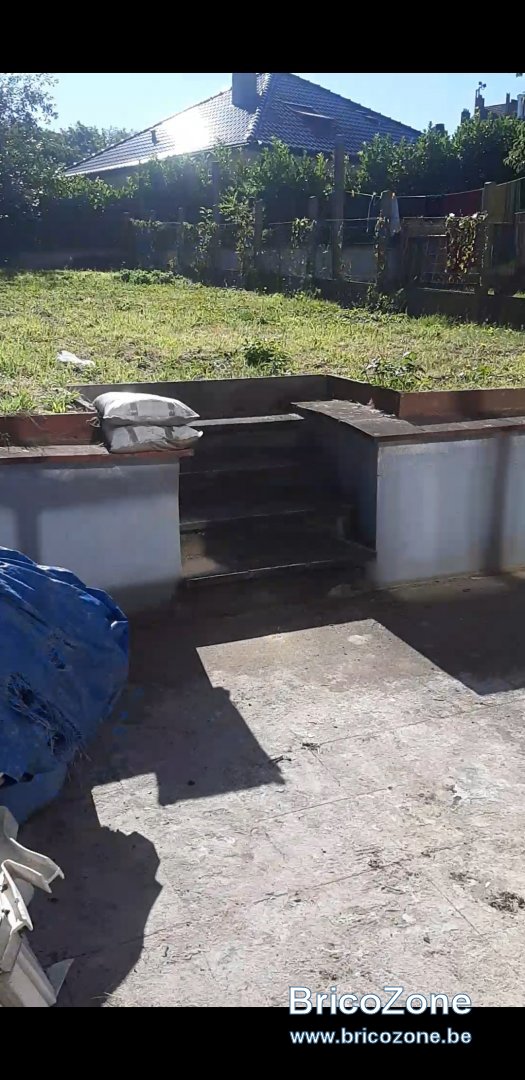

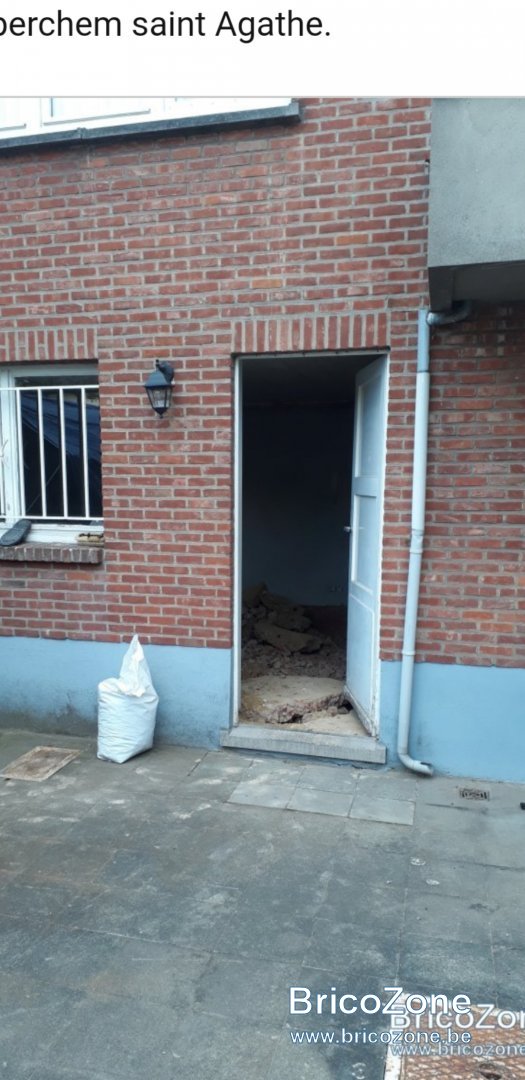

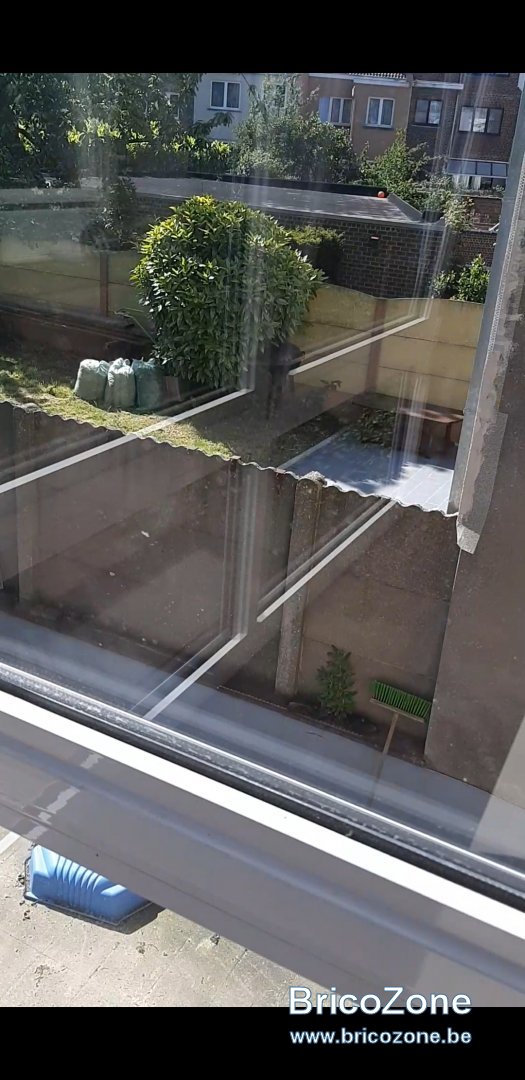

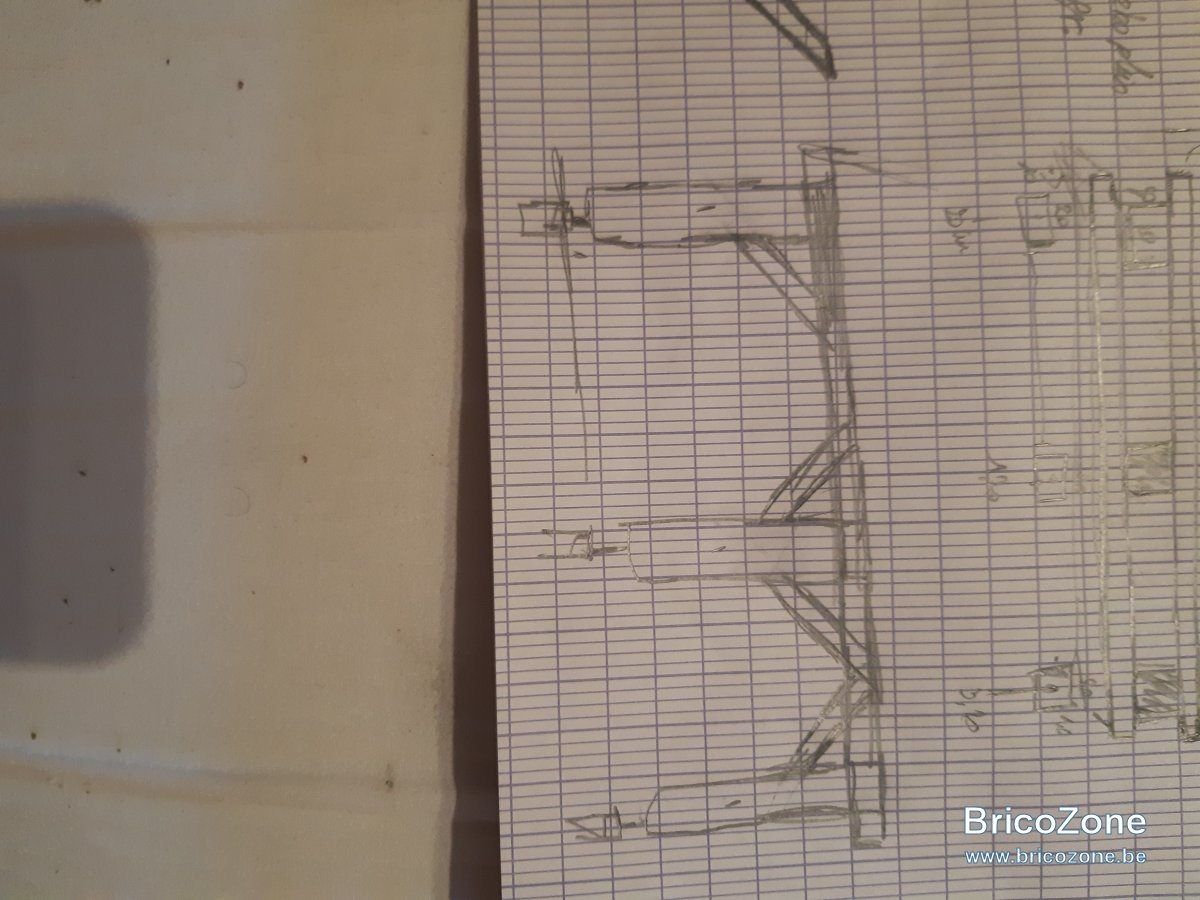

Quelques foto.

Je pense commencer en mars 2021.
