Bonjour à tous,
Je suis en train de préparer la construction d'une terrasse bois sur pilotis et j'ai besoin d'aide sur le dimensionnement des bois.
Voici les caractéristiques de la terrasse.
Largeur : 4,3m
Profondeur : 2,5m
Hauteur : 2,4m
La terrasse sera en appui sur une poutre muralière fixée à la maison via des tiges filetées au scellement chimique d'un côté et à l'extrémité elle sera en appui sur une double poutre porteuse.
La double poutre porteuse prendra en sandwich d'un côté un poteau et de l'autre côté elle sera encastrée dans un mur d'environ 25 / 30 cm.
Pour finir, il y aura un escalier avec une petite plateforme à gauche de la terrasse.
Ci-dessous les sections que le fournisseur de bois me propose.
Muralière : 60x165 Pin Classe IV
Double poutre porteuse : 70x220 Pin Classe IV
Solives : 63x165 (Entraxe 50minimum) Pin Classe IV
Poteau : 145x145 Pin Classe IV (Le poteau reposera sur une platine fixée dans un plot béton)
Lames : 27x145 Mélèze
Les solives seront posées sur la muralière avec des sabots.
Que pensez-vous de la section de ces éléments ? En particulier la muralière et les double poutre porteuse ? Pensez-vous que les double poutre porteuse peuvent être diminuées un peu ?

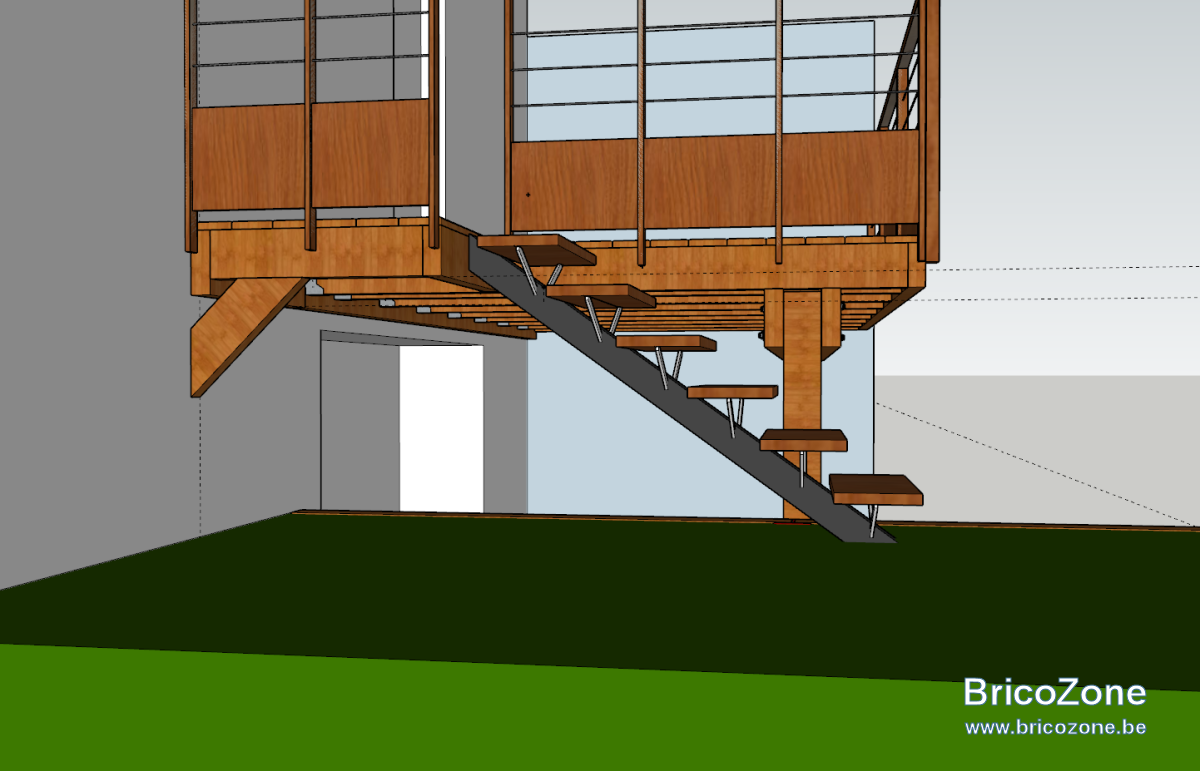

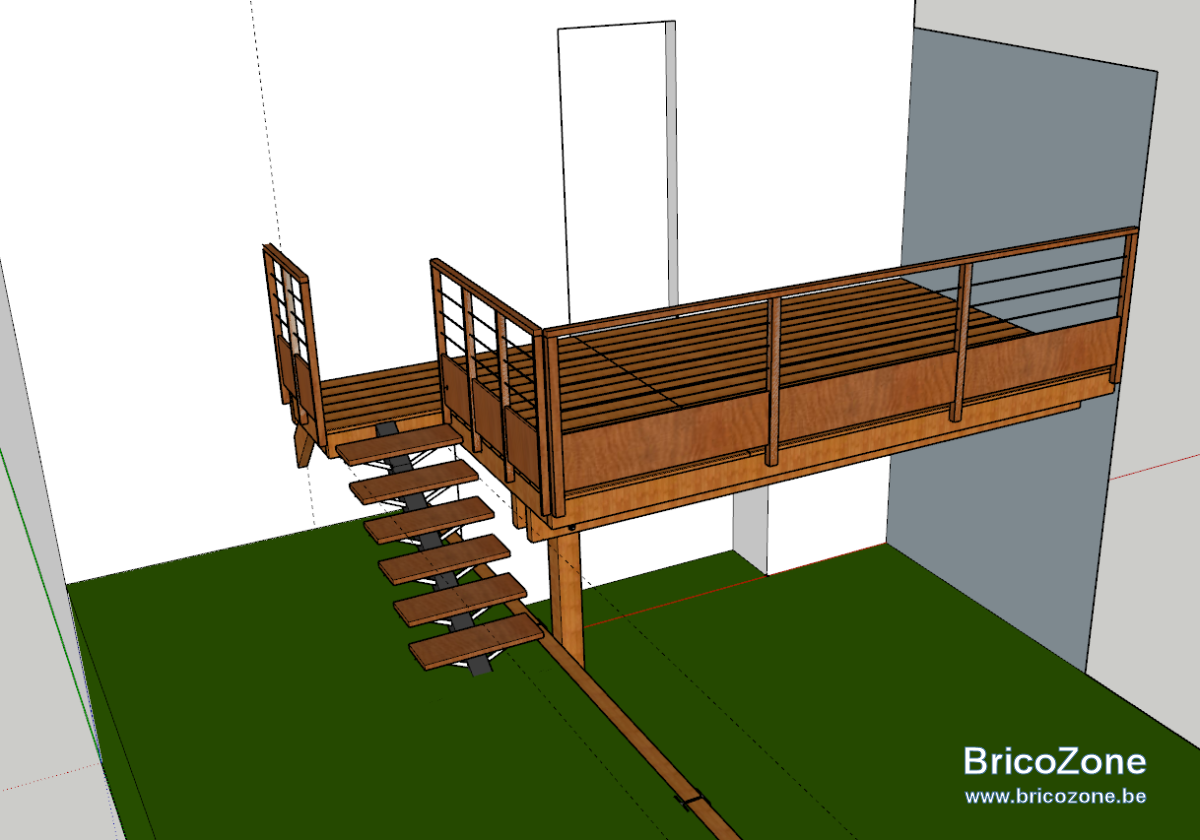

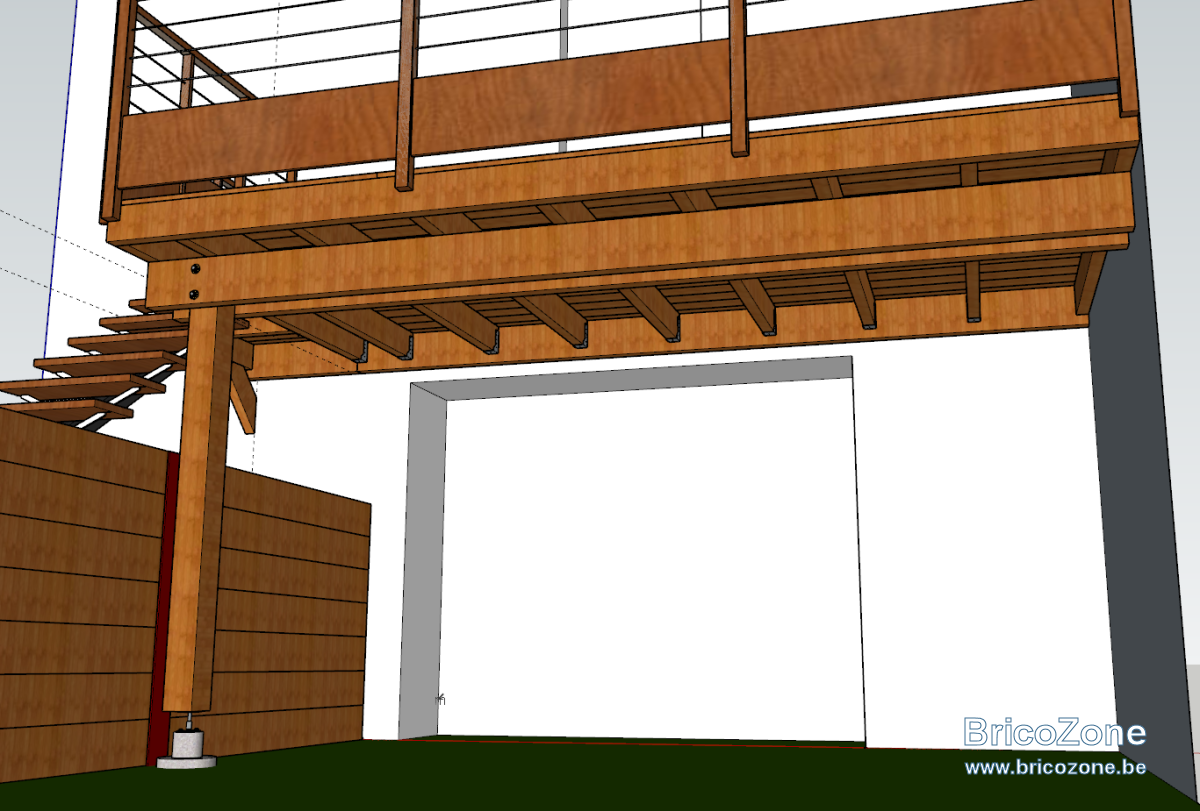

J'ai mis quelques images du résultat souhaité, ce n'est pas une représentation parfaite, notamment au niveau de l'escalier ce sera plutôt un escalier avec double limons.
Merci pour votre aide.
Cordialement
