Dimensionnement charpente carport (portée 6,5m)

Bonjour à tous,

Étant complètement novice en la matière, je viens chercher de bons conseils auprès des experts de ce forum

Je souhaiterai réaliser un carport/terrasse couverte (charpente en bois) dans le prolongement de mon abri de jardin (maçonné).

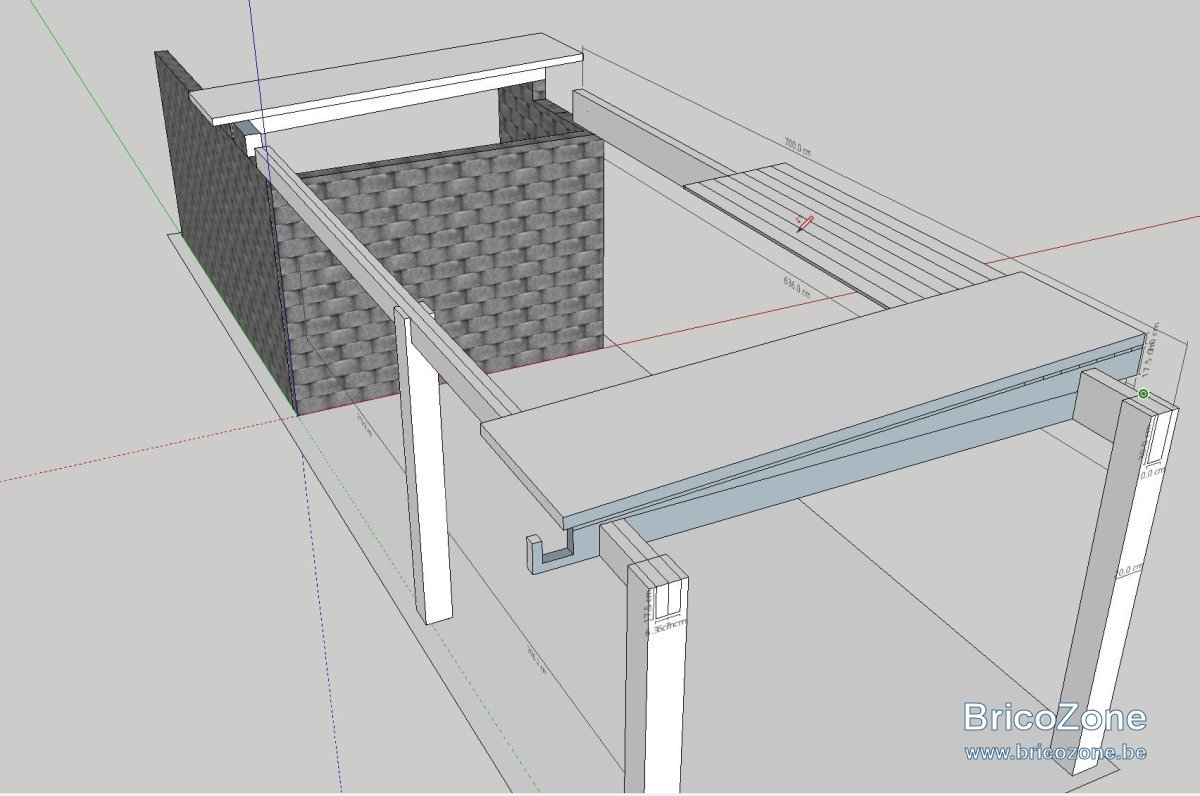

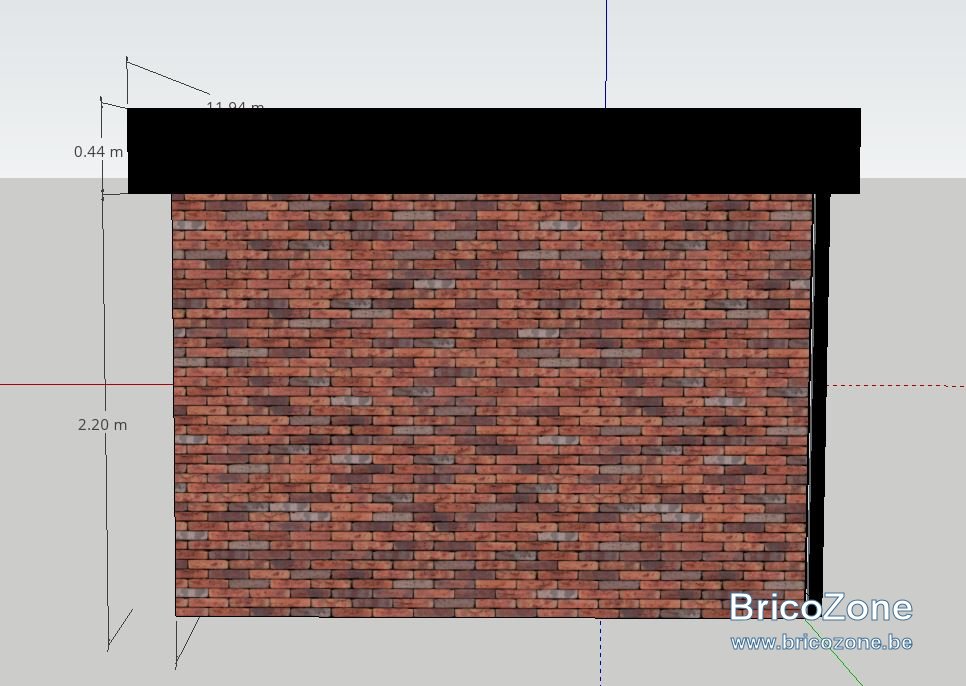

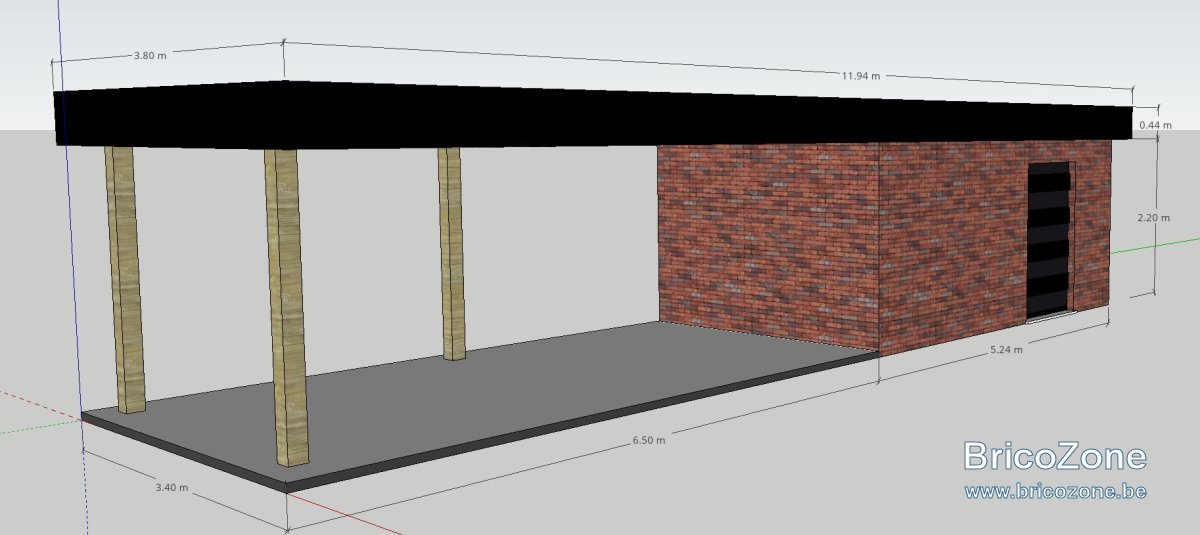

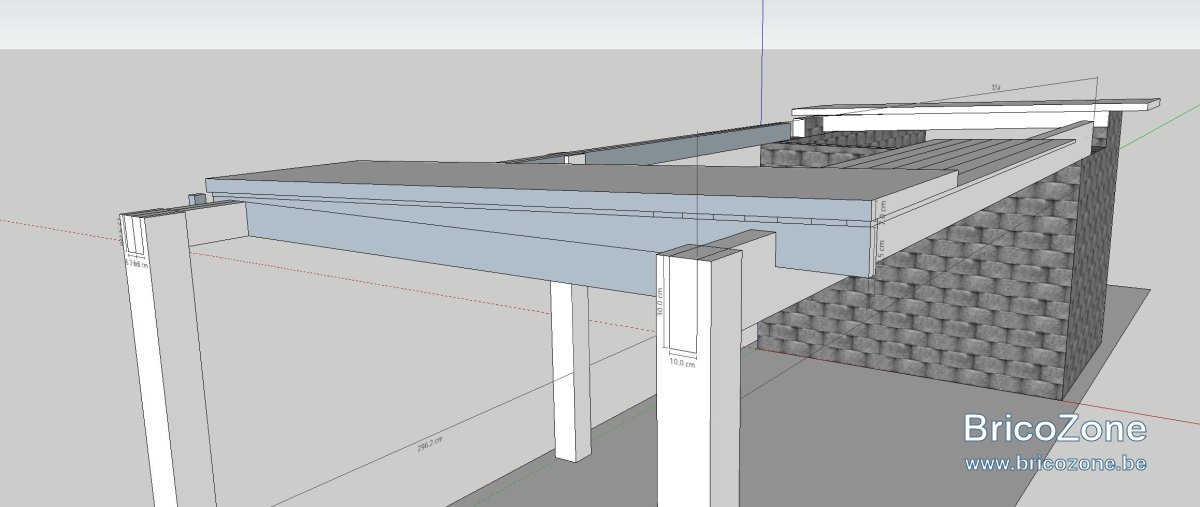

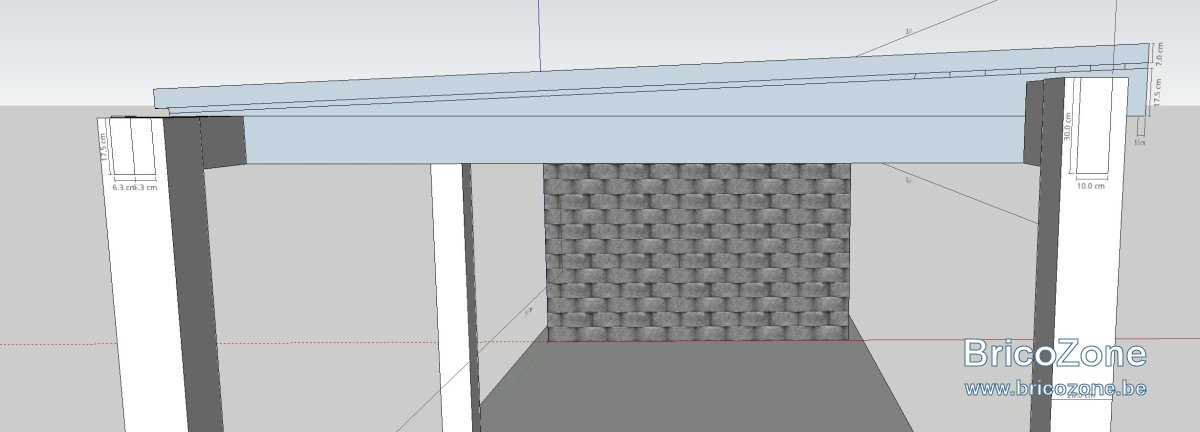

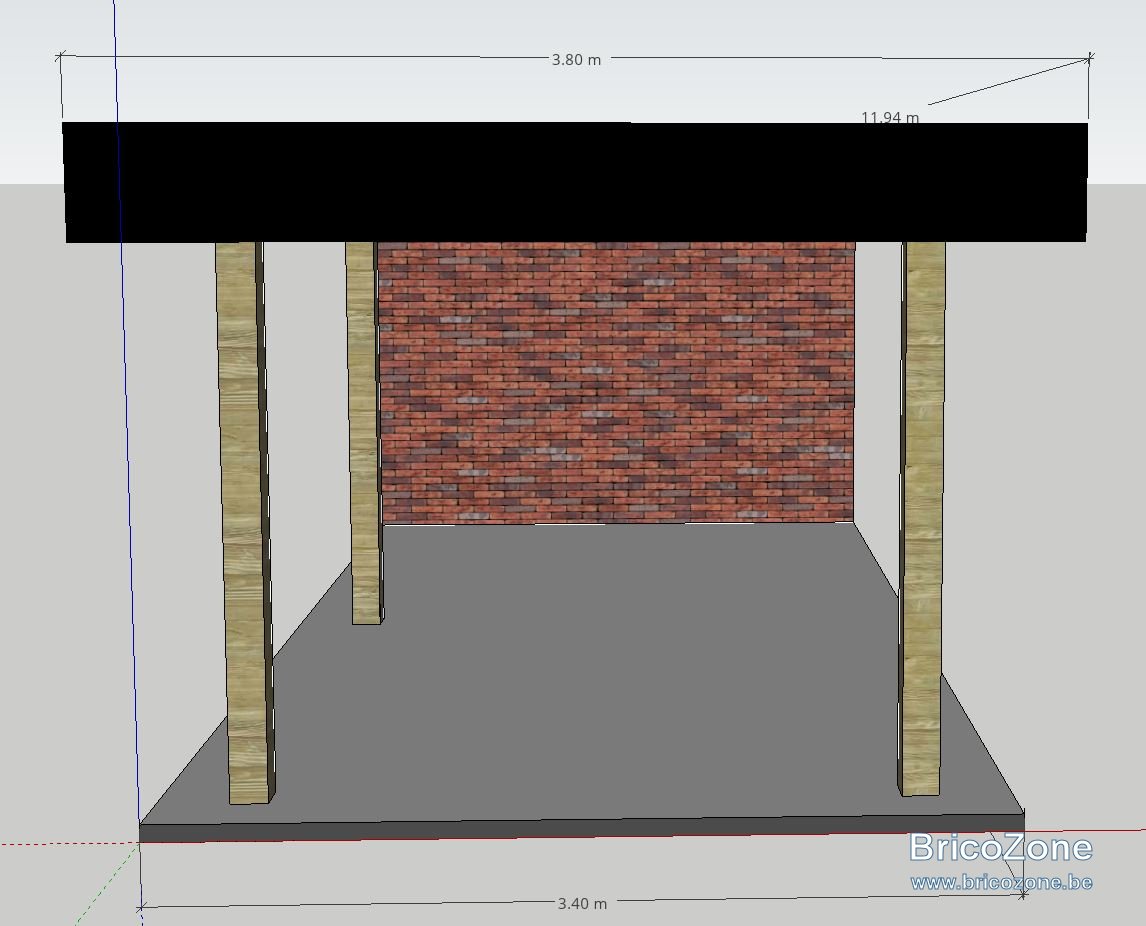

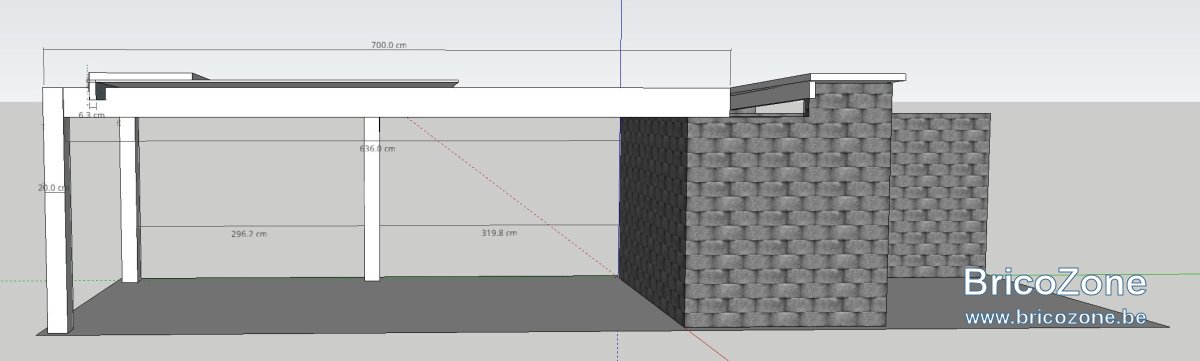

Est-ce que quelqu'un pourrait m'indiquer si la proposition tient la route (voir images) ?

Je voudrai être sûr d'utiliser les bonnes sections de bois, compte tenue de la portée de 6,5m.
La contrainte imposée est que je ne veux pas de poteau intermédiaire sur un des cotés (coté jardin).

Voici les sections de bois (douglas autoclave et raboté) que je comptais utiliser (en cm):
- 10x30 pour la poutre de 7m.
- 2 poutres 6x17 du coté où il y aura un poteau intermédiaire
ce ne sont pas de 10x30 pour éviter que le cache toiture (bardage) ne dépasse les 44cm.
- les poutres dans la largeur et les triangles pour la pente seront également en 6x17 de longueur 3,6m (avec un espacement de 45cm).
- 3 poteaux de 20x20 sur des pieds métalliques réglables de 14x14.
- du lambris de 2cm d'épaisseur (13x355) qui servira à créer un joli plafond vu de l'intérieur et qui servira de contre lattage pour fixer les panneaux de couverture.

D'autres infos:
- Je compte utiliser des panneaux de couverture : Joris Ide Eco PIR 30 (3cm d'isolation et 4cm de hauteur d'ondulation) avec une pente d'environ 5%.
- Les poutres seront posées sur un béton armé (dernière rangée de bloc).

D'avance, merci !

Dany

Bonsoir,

Si ça peut vous aider, voici ce que l ingénieur nous a donné pour une portée +- identique :

12. Car-port
Cadre périphérique en bois lamellé-collé classe 24, section 14/46. Assemblage rigide des
lamellés entre eux. Fixation dans le mur de l’habitation via fix anker dans l’épaisseur du
plancher en béton.
Chevrons de toiture section 8/25 tous les 40 cm.
Contreventement par panneau osb et feuillard d’acier en diagonale.
Prévoir si possible les avaloirs aux points bas, soit plus au milieu de la structure.
Poteau acier, exemple 101*5 mm, plus d’ordre esthétique, peu de charges en présence.

Bonne soirée

Bonjour Troudi,

Merci pour votre réponse rapide !

Dans votre projet, avez vous également un poteau intermédiaire sur un des cotés ?
Quelle est la largeur du carport dans votre cas ?

Merci !

Hello,

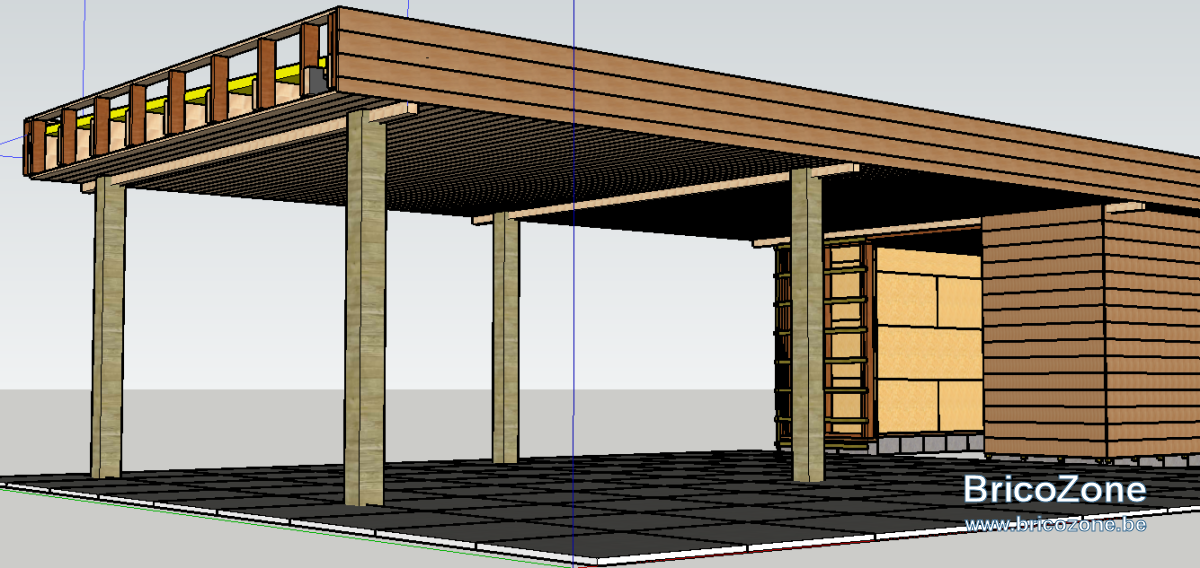

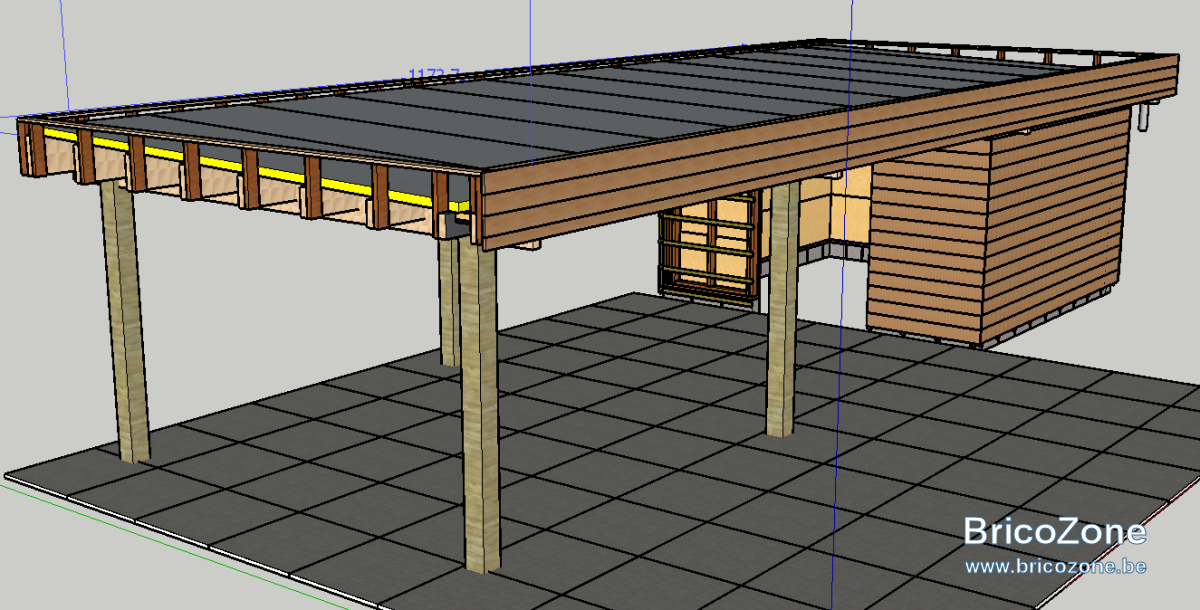

C'est comique, je viens de construire ceci qui est très proche de ce que tu vas faire. un abris de jardin + terrasse couverte. (3 carrés de 3,8m de côté)

Avec une couverture bac acier et un acrotère complet.

J'ai choisi de travailler avec 4 poteaux et pas 3 car sinon cela allait nécéssiter des une poutre trop importante en bois pour la longue portée, qui couplées avec les solives qui font la pente et les débord pour l'étanchéité allait imposer une épaisseur bien au dela des 60cm. je voulais garder la structure fine (elle fera 50cm en tout en hauteur)
j'ai utilisé des solives de hauteurs décroissantes pour faire la pente et le bac acier (une pièce sur mesure chez joriside) en bien en appui sur toute sa longeur. A droite j'ai fait un chenau en EPDM totalement invisible aussi.

tout est réalisé, il manque les "couvertines" pour l'acrotère et le bardage.



Et en dessous, j'ai aussi prévu de mettre des voliges d'une pièce de 460cm, espacée de 5mm, que j'ai passé légèrement à la raboteuse. il y aura une toile noire pour éviter que les insectes viennent loger dans le faux plafond.

Magnifique réalisation! Avez vous des photos, et peut-être des plans avec les sections utilisées... Je souhaiterais réaliser un pool house sur le même principe.

Manu 84 a dit:

Magnifique réalisation! Avez vous des photos, et peut-être des plans avec les sections utilisées... Je souhaiterais réaliser un pool house sur le même principe.

Cliquez pour agrandir...

Je peux vous envoyer le plan sketchup sans problème . Je ferai qq photos aussi

voici le plan sktechup: tout est à dimmension

Poolhouse-Pergola November 23.skp

Super. Merci beaucoup, je vais étudier ça attentivement...

Désolé, mais je n’arrive pas à ouvrir le fichier...

Ça y est, j’ai pu l’ouvrir. Encore merci.

la suite de ce week end...
