Bonjour,

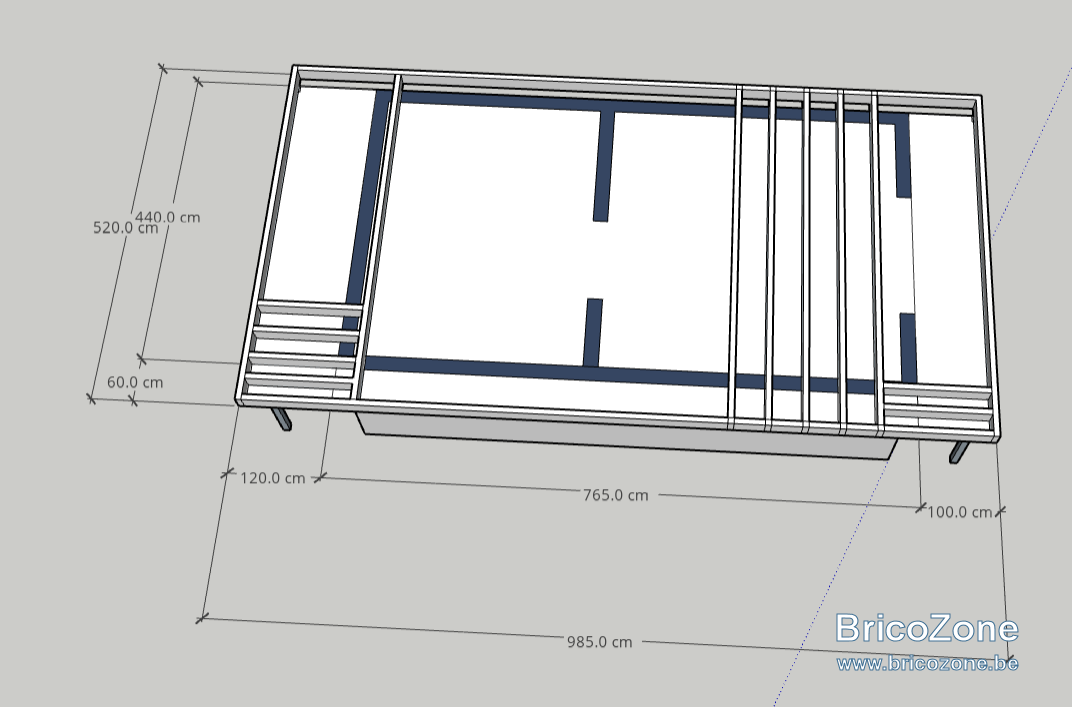

J'aimerai avoir votre aide concernant le dimensionnement des sections de bois pour mon abri de jardin.

Celui-ci est en bloc béton de 19 et repose sur une dalle en béton armée de 15cm.

La dimension extérieure de l'abri est de 4,40m * 7,65m.

J'aimerai venir poser une toiture plate dépassant de ma structure et composée avec acrotère - osb et epdm.

J'ai essayé d'utilisé le logiciel de chez houtinfo mais sans grand résultat car j'ai à chaque fois un message d'erreur.

En lisant sur le forum différentes discussions je suis parti sur du 8*23.

J'aimerai si possible éviter de devoir placer des poteaux à droite de mon dessin car c'est l'entrée de mon abri de jardin.

Merci de votre retour



Tombolo

• 21 Août 2023

• #2

Hello,

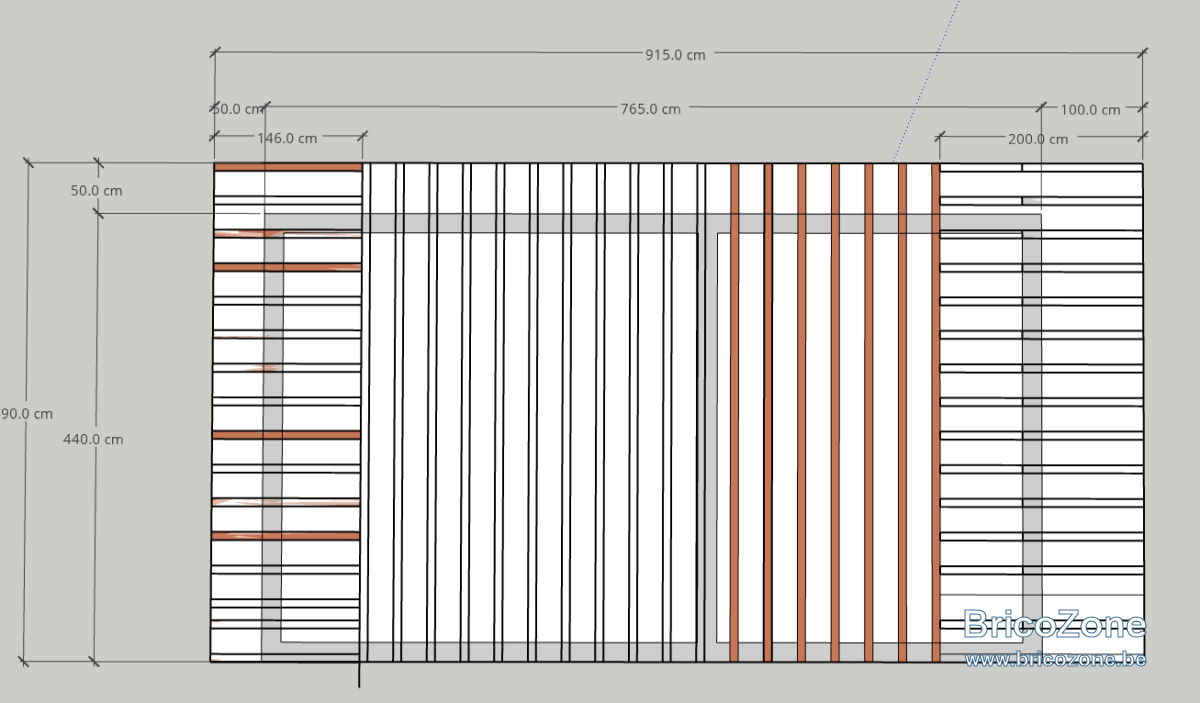

La maçonnerie arrive presque à la fin (encore 2 jours de boulot) et puis place à la toiture.

J'en ai profité pour diminuer la taille de ma toiture car j'ai une tendance à souvent voir trop grand.

Par contre, j'aimerai partir sur des poutrelle en I en bois de type Steico , 8 de base et 200 de hauteur.

Est ce que cela peut suffire ?

Merci



fradeco

• 23 Août 2023

• #3

@Tombolo bonjour,

Avec des poutrelles I de 8x200 espacés de 40 cm d'axe en axe pas de souci.
Mais aussi, voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

TOITURE PLATTE

Données :
Pour une classe de service 2.
Une portée maximum de 4.40 m
Une charge non pondérée de maxumum 169,8 kg/m² uniformément répartie comme suit :

Charges permanentes :

Etanchéité type EPDM ép.1 mm = 1.50 kg/m²
Isolation type PU ép. 120 mm = 6 kg/m²
Pare vapeur bitume ép. 4 mm = 4 kg/m²
Panneaux OSB ép. 18 mm = 11 kg/m²
Poids propre solives = 15,9 kg/m²

Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 130 kg/m²

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe minimum C 24.
D'une section minimum de 63 x 173 mm
Espacées de maximum 33 cm d'axe en axe.
Et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350
Ou 4.400/350 = 12.6 mm
Déformation flèche instantanée sous l’effet de la charge globale = 11,7 mm
Chainage d'entretoises de même section tous les +/- 2.20 m

Bonne réflexion



Tombolo

• 23 Août 2023

• #4

Bonjour Fradeco,

Merci pour votre retour et reflexion.

Je vais partir sur des poutrelle en I entre axe de 33cm car celle-ci sont déjà dans mon jardin

Je n'ai pas prévu d'isolation sur ma toiture car c'est un espace non chauffé, est ce une erreur de ma part ?



fradeco

• 23 Août 2023

• #5

Tombolo a dit:

Bonjour Fradeco,

Merci pour votre retour et reflexion.

Je vais partir sur des poutrelle en I entre axe de 33cm car celle-ci sont déjà dans mon jardin

Je n'ai pas prévu d'isolation sur ma toiture car c'est un espace non chauffé, est ce une erreur de ma part ?

Cliquez pour agrandir...

Non, mais un abris de jardin en dur, on ne sait pas à quoi il peut servir à l'avenir ?



Tombolo

• 23 Août 2023

• #6

Effectivement mais je pourrais remplir entre les poutre en I d'un isolant par la suite



fradeco

• 23 Août 2023

• #7

Tombolo a dit:

Effectivement mais je pourrais remplir entre les poutre en I d'un isolant par la suite

Cliquez pour agrandir...

MmmmmmWai mais une isolation par l'extérieur est un plus.



salva01

• 23 Août 2023

• #8

Bonsoir, je me permet de m'immiscer dans vos propositions.
Avez vous pensé aux panneaux Sandwich métal avec isolant, ils sont en partie autoportant et permettent des débordements.
J'ai une connaissance qui l'a fait il y a quelques années, plus ou moins dans votre configuration une faible pente et avec dépassant.
il a prit des panneaux prévu au départ pour le bardage mural chez un fournisseur, avec une qualité de second choix et à ce jour le toit est intact..



Tombolo

• 20 Novembre 2023

• #9

Re bonjour,

Je coince concernant la réalisation des sifflets et la section pour la pente de mon toit.

J'hésite entre deux techniques.

1er technique :

Partir sur des cls 38*184 que je recoupe en section 38*38 avec une fixation et réglage via des vis de réglage de type wirox spax ou jamo wurth.


2 ème technique: Partir avec des sections toute hauteur variable de 2cm à 16cm.

Merci



Doludo

• 20 Novembre 2023

• #10

Une autre technique est de mettre les bois des cales de pente contre le flanc des solives déjà en place. On donne la pente au bois ajouté et on le visse sur la gîte.
Ça consomme plus de bois mais c'est assez facile vu que ça diminue les découpes.

Sinon la plupart des professionnels font la 2ème technique : découpe en sifflet.



Tombolo

• 16 Avril 2025

• #11

Bonjour,

@Doludo , je vous remercie de votre message et je m'excuse de n'y avoir répondu plus tôt.

Je suis effectivement parti sur la découpe en sifflet.

Actuellement je termine mon acrotère et début mai je vais enfin réaliser ma toiture.

J'ai une question concernant la mise en œuvre du pare-pluie sur un bardage ajouré.

J'ai des blocs béton pour mes murs et une toiture dépassant en osb.

Je suppose que je peux fixer directement le pare pluie sur la partie en osb puis un lattage pour poser mon bardage ajouré.

Par contre, concernant le pare pluie sur les bloc en béton je coince un petit peu.

1ere solution : Mise en place de tasseaux verticaux, fixation du pare pluie puis tasseaux horizontaux et enfin bardage ajouré

2eme solution : fixation pare pluie directement sur bloc béton (quid de la fixation) , puis tasseaux horizontaux et enfin bardage ajouré .

Il n'est pas prévu de placer un isolant sur mes murs, cela reste un abri de jardin/atelier.
