Dalle en béton armé pour abri de jardin

J

Jerem87

  • #1
Bonjour,

Cette année je vais normalement commencer mon projet de création d'un abri de jardin en blocs de béton et je suis actuellement en train de réaliser les calculs pour réaliser celui ci.

Sa description est la suivante :
- Dimension 4m40 x 3m80
- Mur en blocs de béton de 14 cm
- Toiture en ardoises artificielles
- Hauteur à la gouttière 2m50
- Hauteur à la faitière 3m50

Pour la dalle en béton (350 kg de ciment/ m³), à priori je partirais sur :
- Semelle filante de 45 cm de hauteur sur 35 cm de largeur en dessous de la où se trouvera le mur. Elle serait armée par deux barres de fer à béton de 10 en haut et deux barres de 10 en bas (en assurant un enrobage de 5 cm) maintenu par des étriers en diamètre 6 tous les 30 cm.
- Dalle flottante de 15 cm d'épaisseur sur semelle + hérisson. Elle serait armée un treillis de barres de 8 espacées de 15 cm.

Je suis parvenu par application des formules de génie civil à calculer qu'un treillis ST25C (diamètre 7 espacé de 15 cm) serait déjà suffisant, mais je n'en trouve pas autour de chez moi d'où mon choix du diamètre 8 espacé de 15 cm.

Pour la semelle par contre je suis beaucoup moins sûr parce je ne sais pas comment calculer ferraille. Je sais juste que pour être "hors gel" je dois être au moins à 50 cm de profondeur d'après la carte que j'ai trouvé ici : https://www.bricozone.be/t/zone-hors-gel.126451/ et qu'il fallait que la largeur de la semelle soit au minimum de 2,5 fois la largeur des blocs de béton utilisé. Sachant que ma dalle dépassera de 5 cm au point le plus bas, ma semelle serait à 55 cm (10+45) de profondeur à cette endroit.

-> Pouvez vous me dire si 4 barres à béton de diamètre 10 (avec recouvrement de 50 cm entre les barres) est correct pour la semelle ?

-> Pouvez vous également me confirmer que les étriers en diamètre 6 espacé tous les 30 cm sont ok ?

Merci.

  • #2
Hello,
Pour moi c'est déjà bien assez pour un simple abri de jardin, no souci

  • #3
C'est un bunker que vous allez faire dans le jardin.

  • #4
quid du permis de bâtir pour un tel ouvrage :grinning:?

  • #6
intègre a dit:
C'est un bunker que vous allez faire dans le jardin.
Cliquez pour agrandir...
(Ca il ne faut pas dire)

J'en conclu avec vos commentaires (@fcmiette et @intègre) que ca devrait être suffisant, merci.

mouf a dit:
quid du permis de bâtir pour un tel ouvrage :grinning:?
Cliquez pour agrandir...
De mon coté il ne faut pas de permis en dessous de 20 m² si l'abri fait au maximum 2m50 à la gouttière et 3m50 à la faitière. Il faut également n'avoir qu'un seul abri (comme le dit @adrika). Malheureusement pour l'endroit où je me trouve, j'ai également des conditions supplémentaires comme se trouver à au moins 3m de clôture ou à la mitoyenneté, avoir les mêmes matériaux que la maison et je vous passe le reste des conditions. Je pense que vous l'aurez compris, j'ai du faire une demande de permis d'urbanisme dispensée du concours d'un architecte. Allez comprendre pourquoi je dois remettre un "formulaire de déclaration PEB" pour un abri de jardin (24 pages à imprimer pour dire que ce n'est pas applicable). J'ai presque terminé tout le dossier, je prévois de le rendre ce mois-ci.

Dernière édition:
  • #7
Il y a des services d'urbanisme dans le namurois qui sont vraiment des em°*erdeurs.
On dirait qu'ils n'ont rien d'autre à faire.

  • #9
Je dirais même, radier de 15 treillis + fibres, on est large ^^

  • #10
Radier de 20 cm =3.4 m³de béton + paillasses 8 mm (voir prix du métal)
Radier de 15 cm = 2.55 m³ de béton + fibres (demander prix des fibres)
Si on met des fibres , il ne faut pas de paillasses, ni de barres à béton..
De toute façon vous payerez le camion complet pour le béton, ou un supplément pour les m³ de béton non livré.
Le plus petit camion, je crois que c'est 6 m³,

  • #11
Tu peux très bien associer treillis et fibres intègre ;)

  • #12
intègre a dit:
Radier de 20 cm =3.4 m³de béton + paillasses 8 mm (voir prix du métal)
Radier de 15 cm = 2.55 m³ de béton + fibres (demander prix des fibres)
Si on met des fibres , il ne faut pas de paillasses, ni de barres à béton..
De toute façon vous payerez le camion complet pour le béton, ou un supplément pour les m³ de béton non livré.
Le plus petit camion, je crois que c'est 6 m³,
Cliquez pour agrandir...

Heureusement on ne paie plus le camion complet mais de l'ordre de 20€/m³ non livré.

  • #13
Tu peux très bien associer treillis et fibres intègre
Bien sûr, je sais cela depuis longtemps, mais ce n'est pas un bunker ou un abri antiatomique qu'il veut construire.
Il ne faut pas gaspiller les matériaux et le pognon non plus :confused:

  • #14
Initialement j'étais parti sur 15 cm (+ ferraille) sans semelle mais dans mes recherches je tombais systématiquement sur le fait que ce n'était pas suffisant sur un sol argileux. Du coup j'ai regardé à la semelle.

Petit détail supplémentaire également, pour le moment je part pour le faire à la bétonnière et non au camion toupie + pompe. L'abri se trouvera à 60 m de la voirie, le devis que j'ai reçu est assez salé pour le camion + pompe + extension pour cette distance, ça ma refroidi.

  • #15
C'est vrai, ce n'est pas donné, mais si il faut acheter une bétonnière rien que pour le faire >...........
D'autre part, transporter (avec les semelles) on sera proche des 10 tonnes de matériaux, sur 60 m, ce ne sera pas une sinécure non plus !!
En espérant que le jardin ne monte pas.......
Ensuite tout enfourner (10 tonnes) dans la bétonnière, à la main, sachant que, idéalement, tout cela doit se faire le même jour pour la solidité de la dalle, .................
Plus les séances de kiné après le travail, car le dos cassé, ...................

Personnellement, je ferais venir le camion, en deux heures tout est plié, sans efforts !:p

  • #16
La bétonnière je l'ai donc ce n'est pas un prob et c'est prévu qu'on soit 3 (tout seul je pense pas que je me lancerais la dedans). Les matériaux on peut les monter en autant de fois qu'on veut et la semelle et la dalle sont à faire sur des jours différents. Du coup c'est physique certes mais ça ne m'a pas l'air hyper physique si ? Ca fait 2,5 à 3 m³ par jour pour 3 personnes.

Ceci dit j'hésite toujours pour le moment. Si je fais venir un camion je dois faire tout en une fois (je ne vais pas payer deux fois le camion vu le prix). Du coup je ne peux pas faire de dalle flottante sur semelle. Dans ce cas je partirais plus sur une dalle plus épaisse sans semelle. Est ce qu'un sol argileux est vraiment problématique vu que c'est ca qui m'a fait partir sur une semelle filante ?

  • #17
1m³ = environ 2 tonnes (par personne) entraînez vous avec des haltères !!:p
On construit sur tous les sols, mais il faut adapter la dalle en fonction du sol et en général, pour une maison complète on fait un triple sondage de sol et un ingénieur calcule le type de dalle/radier en fonction du poids de la maison par rapport à la surface et les descentes de charges ponctuelles.
Mais ici il ne s'agit pas d'une maison, mais d'un simple abri de jardin en dur.
Moi je partirais, sur une dalle de 20 cm, avec paillasses 15x15, Ø 8 mm, sans semelles.
Ce n'est pas un calcul d'ingénieur, c'est l'expérience qui me suggère cela.
Cela pourrait peut être marcher avec moins, mais après calcul d'ingénieur.
Vu le prix de l'ingénieur, ce serait plus cher pour moins de marchandises.

  • #19
Si je part sur une dalle unique de 20 cm, quel type de hérisson je dois prévoir ? (Je dois avoir 30-40 cm de terre végétale et ensuite je suis sur l'argile).

  • #20
On parle d’un radier de 20cm pour un abris de jardin.
Soit tu coffres à même le sol, mais la dalle sera surélevée.
Soit tu décaisses la profondeur voulue, tu coffres, déposes un visqueen dans le fond et tu coules.

C’est pas les fondations des tours jumelles non plus

Voici ce j’ai fais pour deux abris (mitoyens) de 20m2 chacun, en bloc argex de 14, toiture panneaux sandwich.

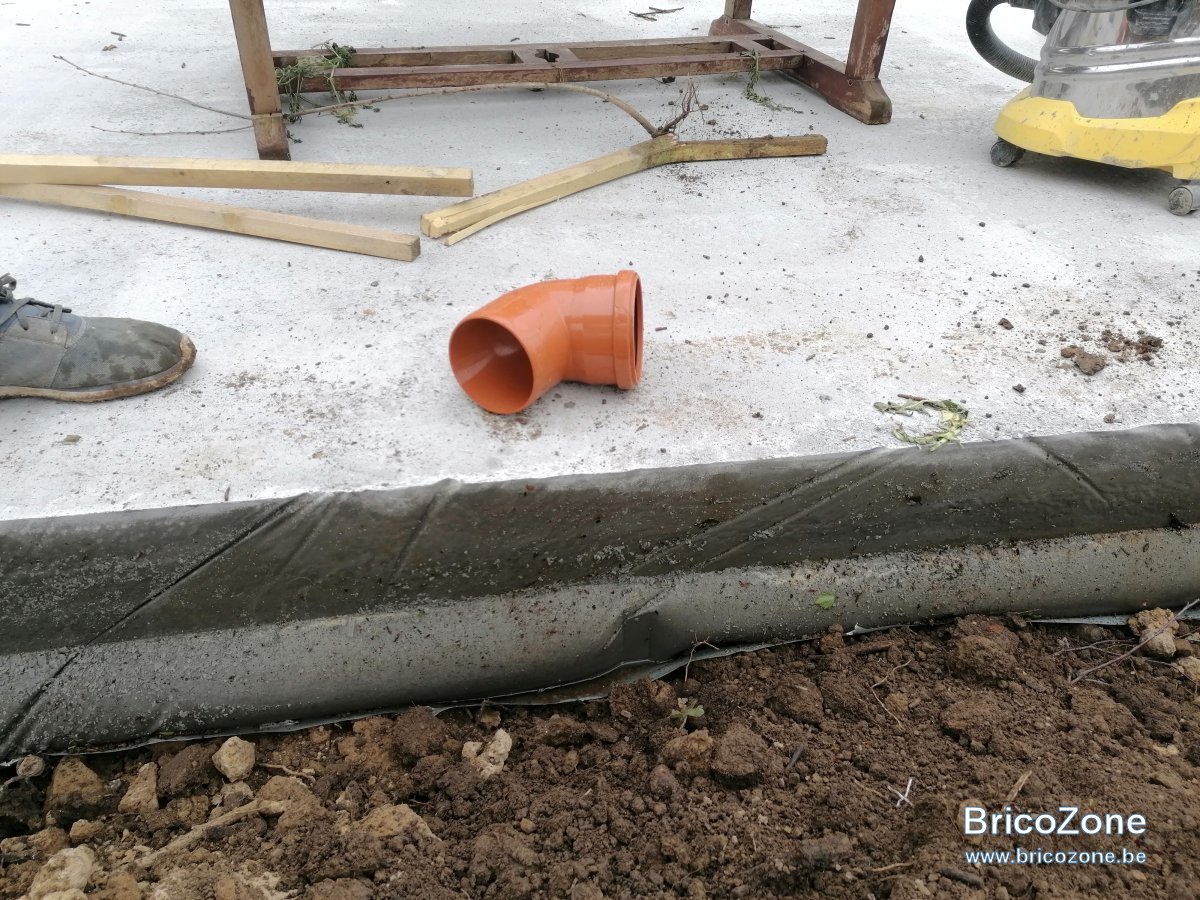

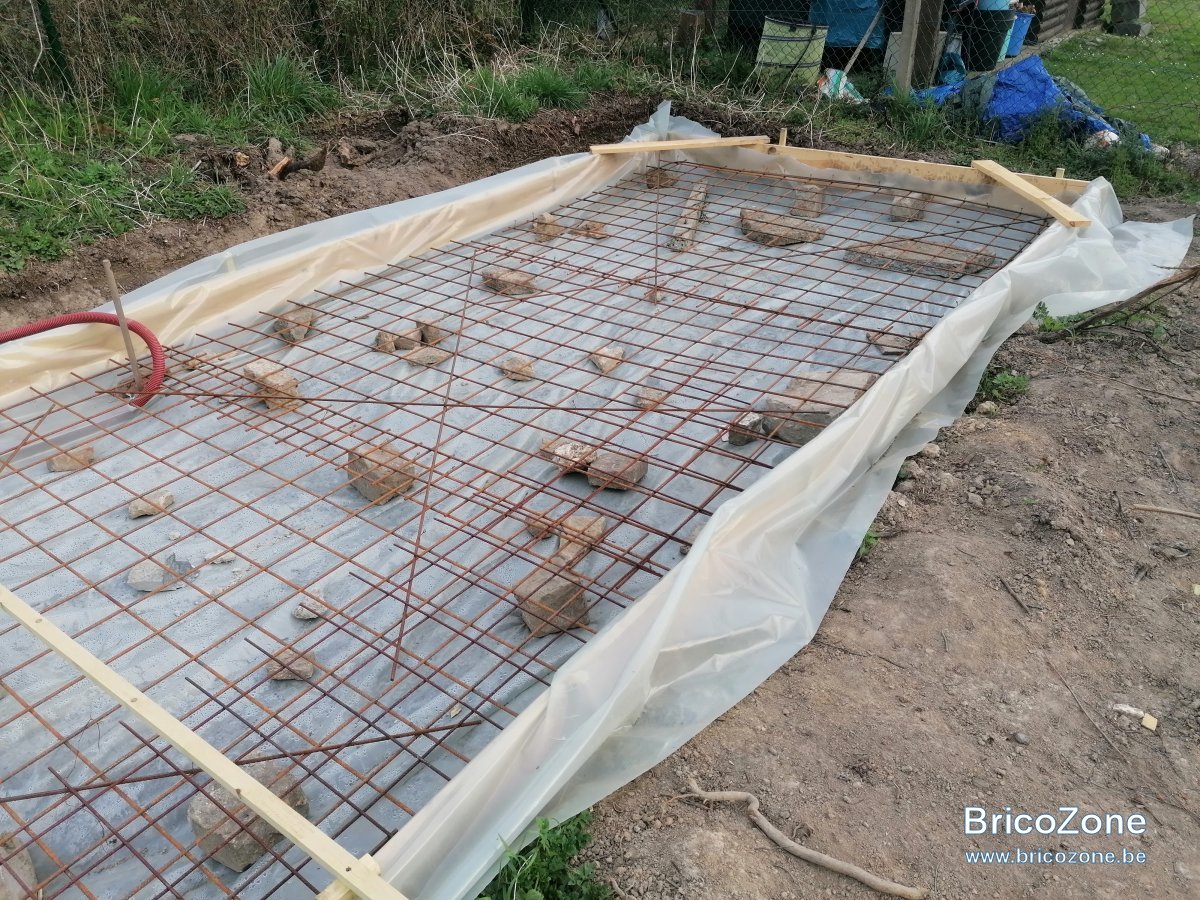

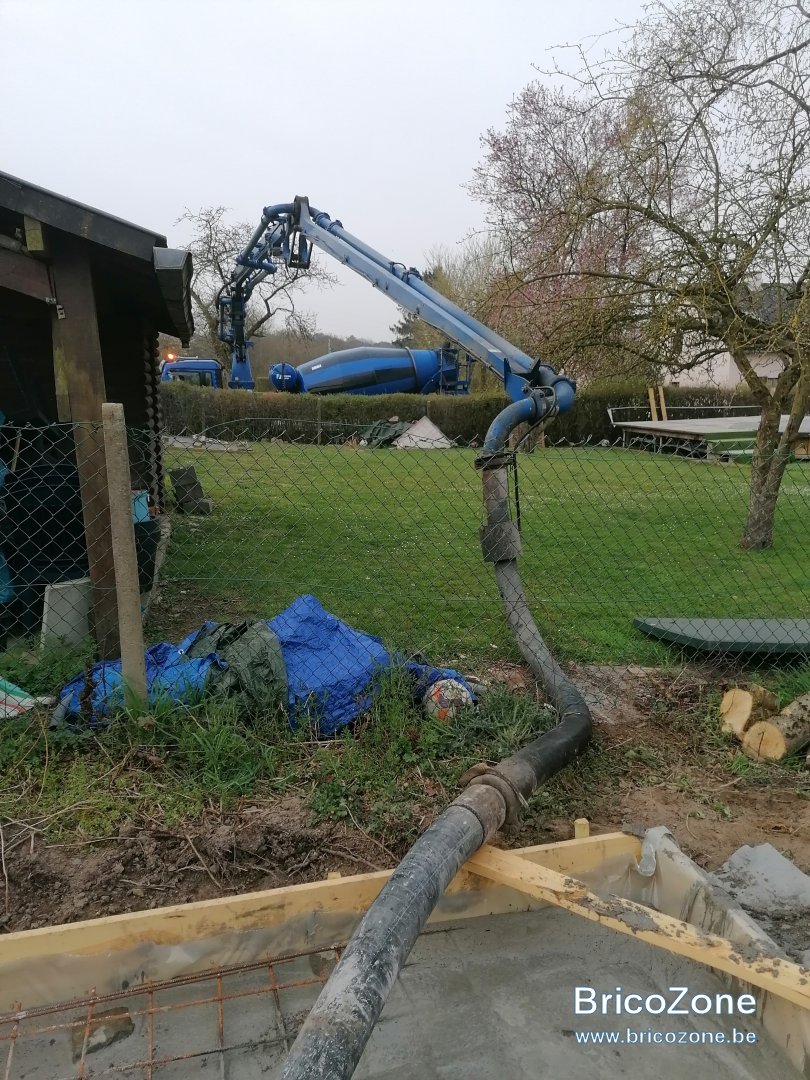

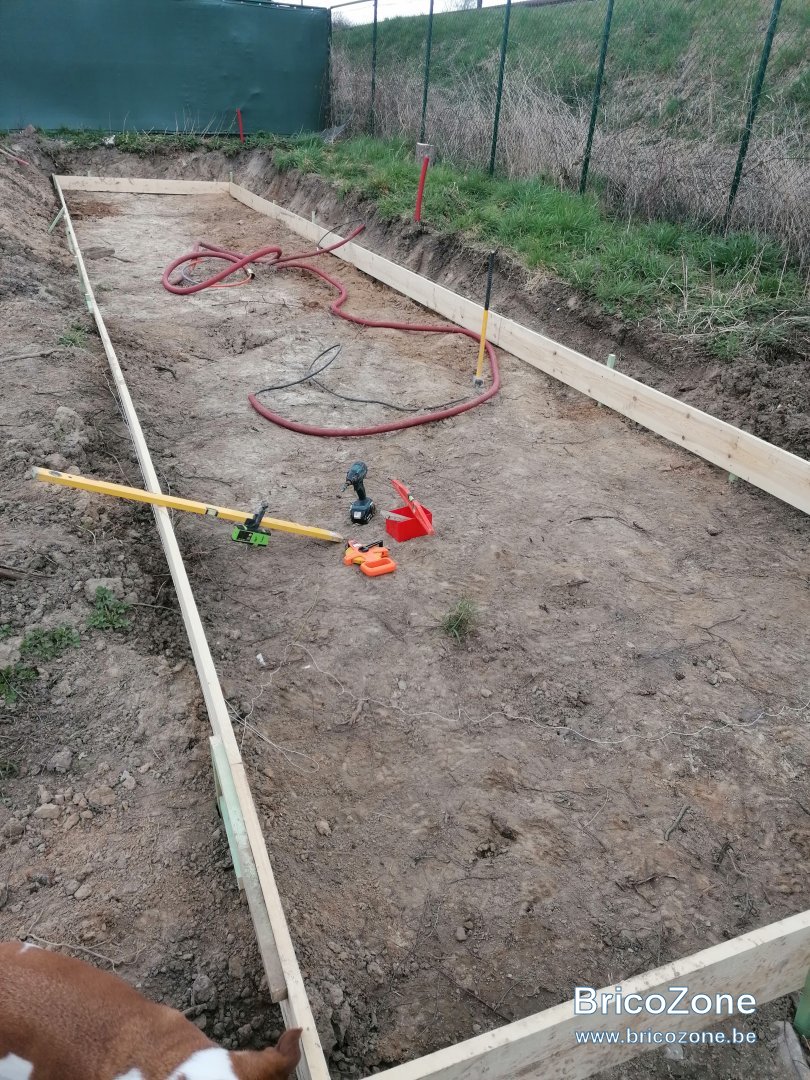

Décaisser parce le terrain était légèrement en pente, coffrer, plastique dans le fond, remplir un max avec des déchets de construction, ferraillage (à refaire je demande des fibres), et béton pompé par camion toupie avec pompe intégrée.

Je pense que j’aurais pu encore monter un étage en plus que la dalle était encore bonne.








Dernière édition:
