Ecrêtage PV sous puissance onduleur

S

seb007

• 13 Mai 2025

• #1

Bonjour,

Suite à un remplacement de toiture, mes PV ont été démontés et remontés en avril.

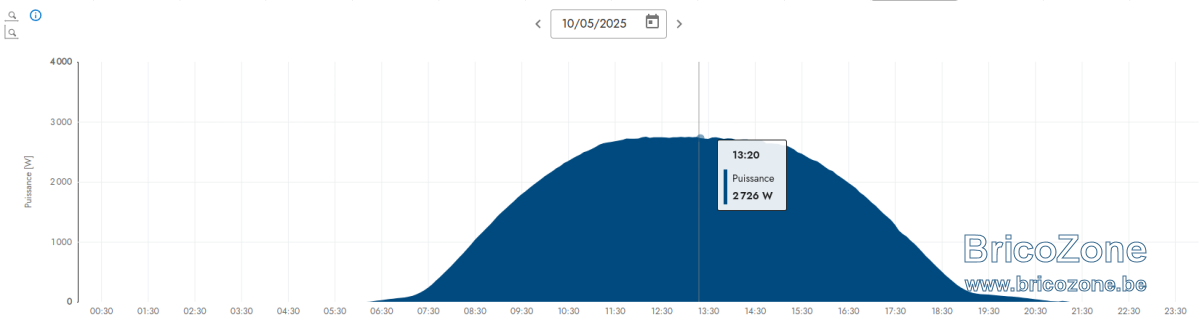

Depuis, j'ai un écrêtage systématique de la puissance aux environs de 2.7kW sur un Sunny Boy 3.0 (3kW) avec 3.54kW de panneaux.

Les années précédentes, j'écrêtais à 3kW.

Une idée de ce qui peut provoquer cela?

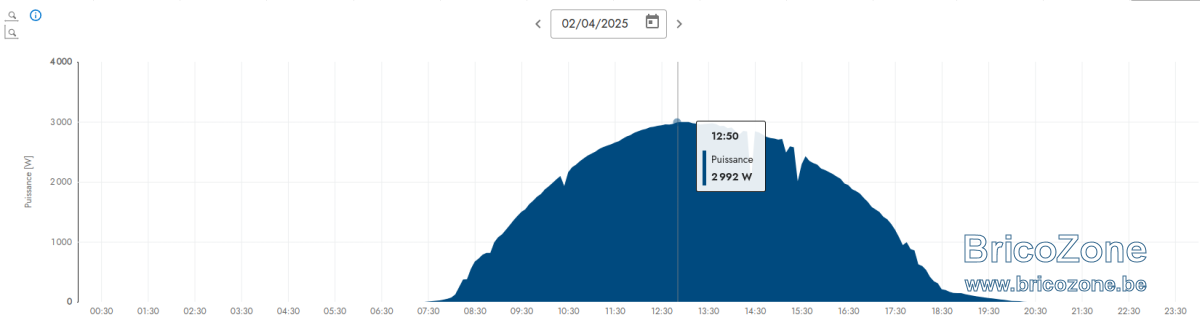

Je vois qu'en Avril juste avant le démontage je n'avais pas cet écrêtage.

Merci



Dernière édition: 13 Mai 2025

nitrous

• 13 Mai 2025

• #2

Bonjour,

Peut etre le meme probleme qu ici ?

https://www.bricozone.be/t/courbe-d...ie-production-en-dessous-des-attentes.157070/

Pouvez vous nous faire une photo des branchements sur l onduleur (cables rouge et noir) ?



S

seb007

• 13 Mai 2025

• #3

Merci pour la réponse!

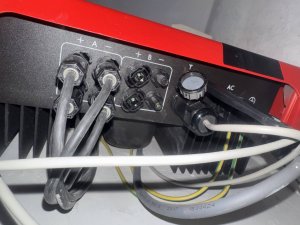

En effet, tout est branché sur le A:


Je vois que le Sunny Boy 3.0 a 15A en entrée max sur A et 15A sur B.

Il y a 12 panneaux sont des IBC Solar Monosol 295 ZX5 (295W, 39.5V).

Si les deux entrées sont en parallèle sur A, j'ai une puissance limitée (en retirant 15%) de:
39.5 * 6 * 15 * 0.85 = 3kW

Ca devrait être bon, non? Ou les pertes sont plus importantes?



Dernière édition: 13 Mai 2025

jeanphi500

• 13 Mai 2025

• #4

La tension à prendre en compte est Vmpp, pas Voc.
Sur vos IBC elle est de 31.8V

Donc c'est bien le même souci.
Débranchez le second string et mettez le sur la seconde entrée et vous retrouverez vos graphes d'avant



S

seb007

• 13 Mai 2025

• #5

Merci pour la confirmation

Même si c'est une opération simple, je vais contacter la société pour éviter tout problème.

C'est étonnant qu'une entreprise qui pose des milliers de panneaux fasse une telle erreur...



Dernière édition: 13 Mai 2025

Wark

• 13 Mai 2025

• #6

C'est justement quand on en pose des milliers qu'on ne doit plus savoir où est branché quoi.

Si le patron n'est pas sur place, ce sont des sous-traitants et là...



jeanphi500

• 13 Mai 2025

• #7

C'est un erreur très courante...
Le truc c'est que l'arrangement des cables sous les onduleurs diffère de marque en marque.

Chez SMA, on a encore la possibilité de brancher plusieurs strings en parallèle directement sur l'onduleur. Dans d'autres marques, cette possibilité n'existe plus (on doit alors mettre des connecteurs en Y).

Donc une erreur est vite faite. Et comme les SMA notamment n'ont plus de display, souvent les techniciens ont la flemme de vérifier via l'app si tout fonctionne, ils regardent juste la LED ;-)



Wark

• 13 Mai 2025

• #8

Ils sont tombés dans le panneau.



S

seb007

• 13 Mai 2025

• #9

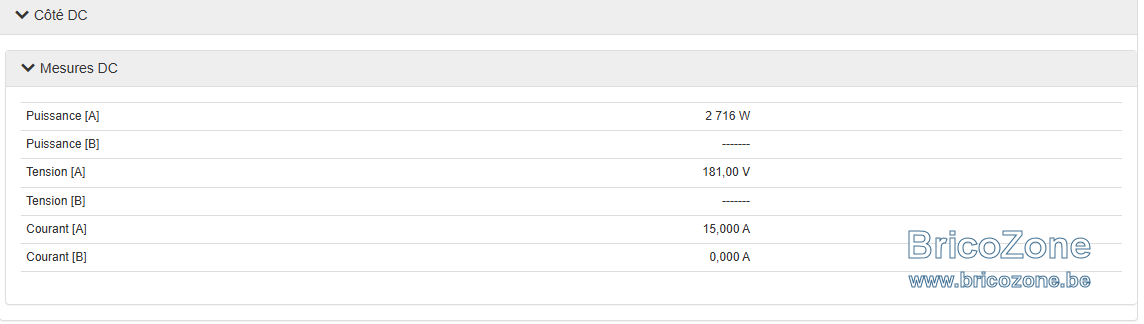

Je confirme le diagnostic en regardant les valeurs instantanées ce midi; Au moins c'est clair



S

seb007

• 19 Juin 2025

• #10

Petite mise à jour: j'ai finalement changé les branchements moi-même; l'entreprise ne répond pas 80% du temps et les 20% restants ils se limitent à dire que l'installateur a remis un rapport comme quoi c'était OK lors du branchement J'ai perdu une partie de ma production en mai et juin, les meilleurs mois, juste pour demander qu'ils viennent corriger leurs erreurs.

4 minutes de travail montre en main

Merci en tout cas pour le diagnostic, je n'aurais pas trouvé tout seul



nitrous

• 19 Juin 2025

• #11

Content que ce soit résolu, même si c est dommage que l installateur ne voulait rien savoir
