Courbe de production solaire aplatie + production en-dessous des attentes

T

theoOw

  • #1
Bonjour à tous,

J'aimerais avoir votre avis sur un soucis qui me turlupine depuis pas mal de temps: le manque de performances de mon installation PV. Celle-ci a été installée en avril 2023 et a les caractéristiques suivantes:

  • Puissance installée: 9 kWc (22 panneaux Eurener de 410 Wc)
  • Orientation: plein Sud et aucun ombrage
  • Pente du toit: environ 35 degrés
  • Onduleur: SMA Sunny Tripower 8.0 Remarque: celui-ci a été (malheureusement) surdimensionné. A l'époque, mon installateur avait des problèmes de fourniture pour le STP 6.0 et m'avait proposé le 8.0 au même prix. Comme j'avais mon décompte qui se rapprochait, j'ai mal réfléchi :(
  • Je précise qu'il n'y a pas de décrochages dans ma rue.
Après 2 ans, je constate que la production annuelle réelle est loin des estimations faites dans le business case. En 2024, la production a atteint en moyenne 76% de l’estimation initiale: 7200 kWh contre 9400 kWh attendus. Quand je l'ai contacté début d'année pour soulever le problème, l'installateur s'est retranché derrière la météo 2024. Cependant il y a 2 points qui me font penser qu'il y a un autre problème:

  1. Si je prends l'exemple d'avril 2025 mon installation a encore produit moins que l'estimation : 1040 kWh produits vs 1100 kWh attendus, alors qu'avril 2025 est bien au-dessus des moyennes historiques en termes de durée d'ensoleillement et et de rayonnement solaire. De plus, je suis systématiquement sous les estimations de production journalière que l'application SMA indique (49.3 kWh ce 10/05 contre 60 attendus).

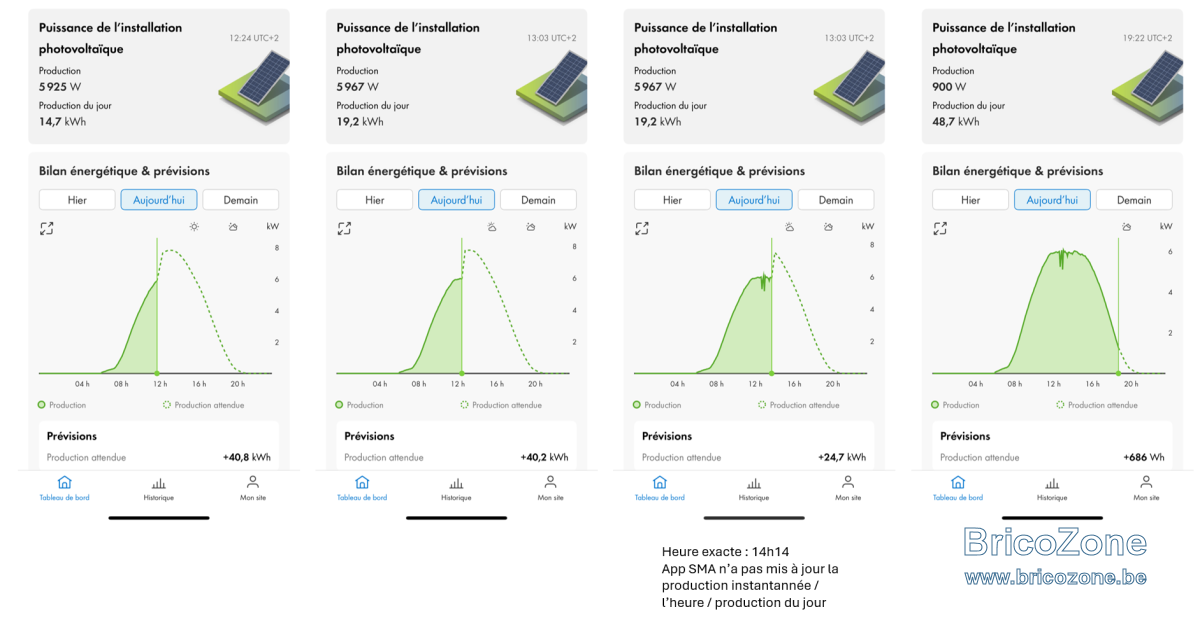

  2. La puissance instantanée dépasse très rarement les 6300 W. De plus la courbe de production a une forme de plateau qui fait penser à une saturation quelque part. Voici par exemple le profil de la courbe de production à 4 moments ce 9/5/2025:

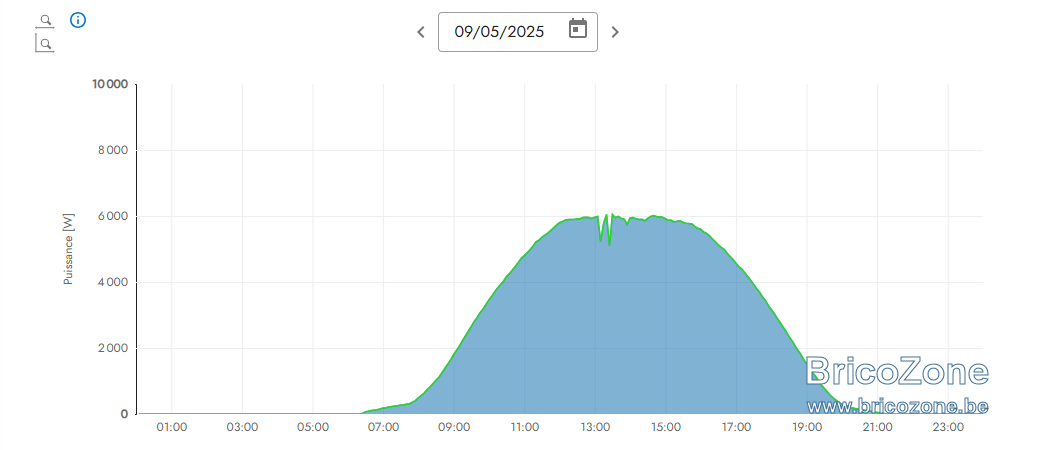

On voit que la courbe sature vers 6 kw par rapport à la courbe de production attendue. Et le profil final de la journée qui donne un bon résumé:


Je comprends qu'il y ait un impact "température" sur les panneaux. Par contre j'ai le sentiment qu'un plateau de ce type (+-3 heures à 6 kW) n'est pas normal et que l'installation sature pour une raison ou une autre, alors que l'onduleur est surdimensionné. Même si je sais que le rendement est moindre quand il est moins sollicité, ça ne me semble pas pouvoir expliquer cette courbe aplatie.

Avant de recontacter mon installateur, j'aimerais vraiment avoir vos avis sur ma situation, pour voir si je suis juste fou ou s'il y a un bien un problème quelque part.

Un tout grand merci pour vos avis! Passez une belle journée :sun:

Pierre

  • #2
Je ne connais pas SMA, mais ce que vous expliquez me fait craindre qu'une partie de vos panneaux ne fonctionnent pas.
Avez-vous la possibilité de consulter la production panneau par panneau ?

Je suppose aussi qu'ils sont placés sur au moins deux strings (aucune idée du nombre de mppt sur votre onduleur).
Les valeurs affichées par ces strings sont-elles cohérentes par rapport au nombre de panneaux de chaque string ?

  • #3
Quel type de réseau chez vous ? Tri 400+N. 3x220,...?
Quel est le max accepté par phase par votre GRD ?
Étonnant aussi que vous ecrétiez à 6 kW, la valeur de l’onduleur 6 (?) qui était en rupture de stock.

  • #4
L'ecretage n'est pas franc, ça n'est pas un délestage de l'onduleur.

Est-ce que dans le cas de plusieurs strings, ça n'est pas celui qui produit le plus qui est pris en compte ? Et donc une partie des panneaux serait tout simplement ignorée.

  • #5
J ai aussi l impression que c est la limite de production des panneaux, et non de l onduleur qui aurait une ligne plus nette

De toute évidence, une partie des panneaux ne produit pas, j ai la meme production avec la meme puissance sur le toit, orientation est et ouest et un onduleur de 5kVA

  • #6
Oui cette courbe est étonnante. T aurai une photo de l onduleur et de son branchement? Une possibilité aussi de voir les paramètres de l onduleur ? Genre tension par string ? T es en 3+N?

  • #7
Salut ! Il ne faut pas rêver ! Tu as donc une installation PV de 9kWc. Jamais tu n'atteindras les chiffres irréalistes de 9.400 kWh en auto-production. Et les installateurs font aussi des projections " papier " avant installation qui permettent d'appâter le client !:eek:

A titre de comparaison, pour une installation grosso-modo identique chez nous ( pente SE 12p + Plat SO 10p) et en ayant poussé le bouchon jusqu'à aller placer une seul panneau sur le versant NO de la toiture /pente 45° pour test comparatif et en se disant aussi que si un panneau devait déconner, on le remplacerait par celui-là. Remarque: tous avec micro-onduleur et sur réseau " 3X230V SANS N, à la belge ". :laughing:
Nous avons produit 7.800 kWh en 2023, soit 80 % de la projection théorie mais moins en 2024 (relevé inexact car certains panneaux déconnectés pour intervention/toiture.

Mais ailleurs, dans le forum, divers comparatifs mettent bien en évidence que 2024 est une année à oublier car non représentative d'une production moyenne haute comme la tendance 2025 semble plus prometteuse avec une différence de " +30%" sur les 4 mois écoulés versus 2024.
Il est aussi bon se tenir compte de la localisation de chaque installation en Région bruxelloise : différences possibles selon que l'on se situe soit sur une hauteur ( exemple Altitude 100 ou place Madou) soit dans la " cuvette du Centre" (Midi, Grd Place, Rogier, Canal, Port,etc...) souvent envahie plus longtemps de brume et de pollution.

Avec 9kWc installés, j'estime qu'atteindre les 8.000kWh/annuels en moyenne est plus réaliste que de viser les 9.000 à 10.000kWh. L'avenir nous le dira. En tenant compte bien sûr de la Qualité de l'ensoleillement dont on profite. :eek: Evidemment!

Certains viendront expliquer en détails et avec le vocabulaire compris de tous que avoir un onduleur surdimensionné par rapport à la P installée serait contre-productif si l'on dépasse de +/-10% cette valeur. Merci d'avance pour la correction. :p Ciao. ;):)

  • #8
Le fait qu’il ne dépasse jamais 6400w reste interpellant surtout début mai . sauf si il est en tri sans neutre (chez solaredge ça limite la puissance à 5.7 si mes souvenirs sont bon .. je ne sais pas comment ça se passe chez sma. À moins qu’il y ait de l’ombre …

  • #9

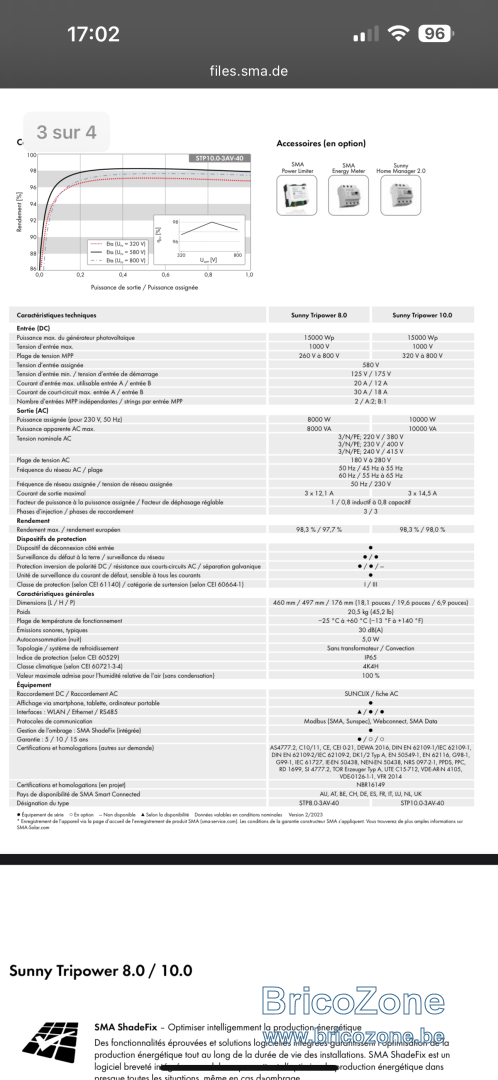

Ce qui m interpelle c est ça dans les doc tech

2 trackers
Mais
3 entrees
2 sur A et 1 sur B

et si tout était sur A

À avec capacité de 20A
et B de 12 A
Soit sur 5kw

pareil si en tri 230 ça donne 4,7kw sur A+B


  • #10
Si on part de 8kw max de sortie
On a une capacité max de panneaux de 15kw

mais en 2/3 1/3 en gros
Donc 10 et 5kw sur A puis B
Mais toi ça serait 4,5 et 4,5 donc ça passe

ou alors tu as un soucis de voltage max par string??
Et tout brancher sur B ??
Avec 12 À et 500V ( 22V par panneaux)
Ou
alors ils ont mis du // et pas du série et le tout sur A
1 string par entrée de A donc 2x11 panneaux en parallèle




Bref à voir les branchements dessous l onduleur

Dernière édition:
  • #11

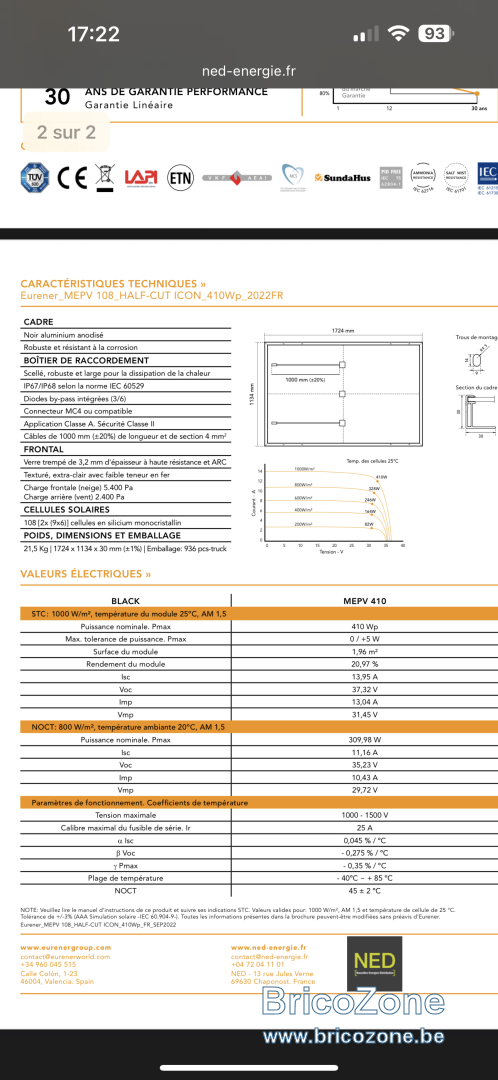

On est sur 410W 37V 13A
Si // vous dépassez les 20A du string À (26A)

Et le string B risque aussi d être court …. 12A vs 13

Pour le voltage vous flirtez aussi avec les 800V du trackeur avec 814V

donc il va y avoir pour sûr du puissance management


  • #12
Bonsoir à tous !

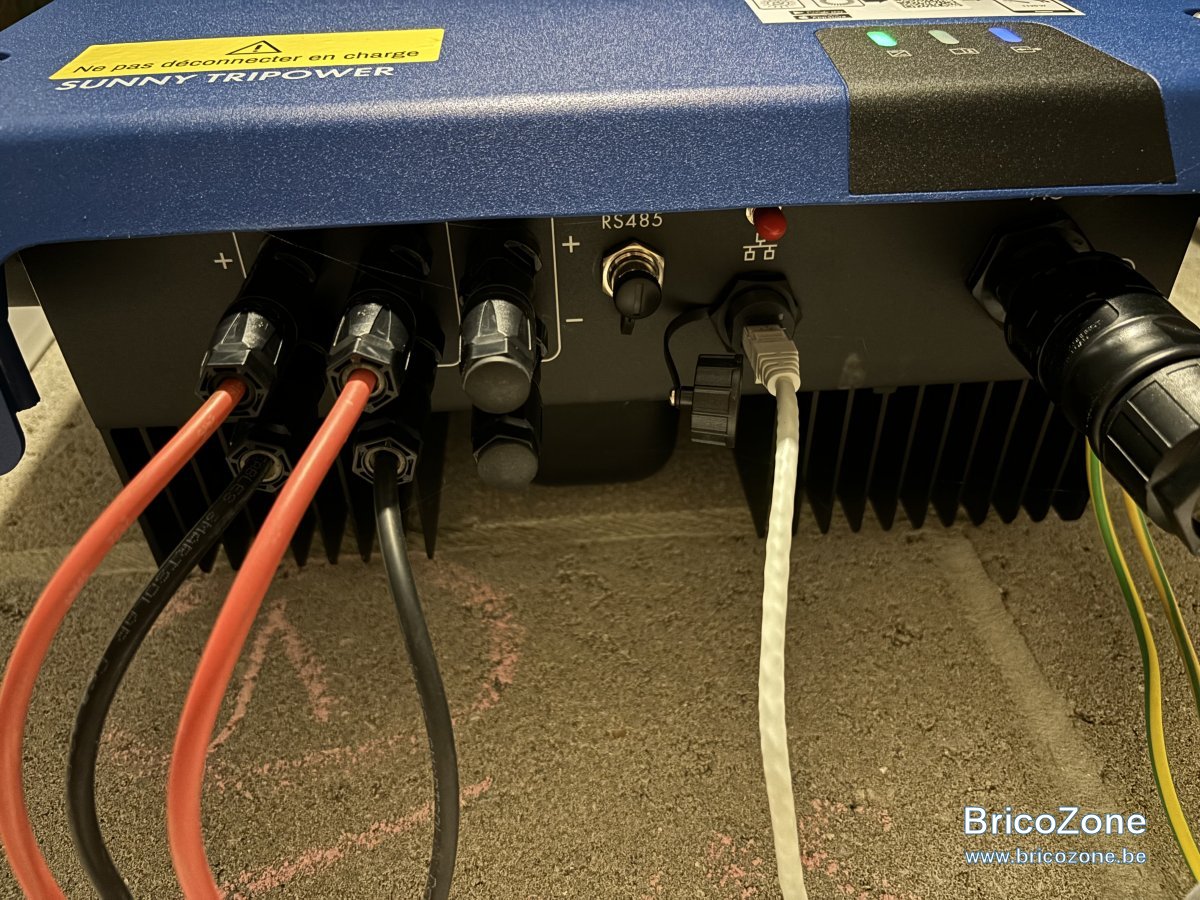

Désolé pour ma réponse tardive je n’étais pas chez moi. J’ai pu prendre une photo du dessous de l’onduleur. Qu’est-ce que vous en pensez ? J’ai regardé sur le portail web de SMA mais je ne vois pas beaucoup d’infos de diagnostique :/

Merci à tous pour votre aide et vos idées, c’est super cool :)


  • #13
theoOw a dit:
Bonsoir à tous !

Désolé pour ma réponse tardive je n’étais pas chez moi. J’ai pu prendre une photo du dessous de l’onduleur. Qu’est-ce que vous en pensez ? J’ai regardé sur le portail web de SMA mais je ne vois pas beaucoup d’infos de diagnostique :/

Merci à tous pour votre aide et vos idées, c’est super cool :)

Voir la pièce jointe 178316
Cliquez pour agrandir...
Bonsoir.
Tous vos modules sont branchés sur le même Mppt.

  • #15
Tu as tout sur A à priori

et donc si les entrées sont en // ça explique peut être cela

en repartir sur B devrait améliorer un poil
C est simple et facile à faire

la nuit il suffit de voir si tu arrive facilement à d’éclipser les prises du même couple ( une rouge et une noire ) et les passer sur celle juste à droite Donc sur B

ça devrait donner plus de largesse

  • #16
Oui c'est très simple...
Vu que tout est branché en parallèle sur l'entrée A vous atteignez la limite en courant du MPPT (20A).

Vos panneaux donnent 31V environ en Vmpp, x11 ça donne 340V. De ça il faut enlever la perte due à la température des cellules, qui peut vite atteindre 10 à 15%.

31.4 * 11 * 20 * 0.85 = 5800W

En comptant que l'onduleur va aller un peu au delà de la tension MPP pour tirer un maximum des panneaux en gardant le courant à sa valeur utilisable max, vous avez alors un résultat comme le vôtre où il oscillera autour des 6kW.

Il va donc falloir brancher un des 2 strings sur l'entrée B et tout rentrera dans l'ordre.
Même si il ne faut pas non plus s'attendre à des miracles. La perte actuelle due à la mauvaise répartition des strings est faible, le plateau n'est pas bien grand.

  • #18
Salut ! Ah ouiiii ! "MPPT", kesako en demanderont plus d'un lecteur.:D

MPPT = "Maximum Power Point Tracking " = "Suivi du Point Maximal de Puissance " d'un "générateur électrique non linéaire nous indique " Wiki +PPPT". On recherche évidement à obtenir toujours le meilleur rendement d'un Système de Production" .

Wiki nous en dit plus ainsi que ce site, pris au hasard du NET, ->> ICI <<--, accompagné de graphiques clairs et intéressants sur la question.
Bonne lecture. :cool:
ps:: le fait de travailler avec micros onduleurs ( un par panneau) met-il à l'abri de ces perturbations à tout le moins gênantes ? Merci . Ciao. ;):)

  • #20
jeanphi500 a dit:
Ce ne sont pas des perturbations, c'est juste une erreur de l'installateur :)
Cliquez pour agrandir...

Moi, je rappellerai l'installateur pour qu'il change. Et en prime, je demande un dédommagement!

Ma cousine n'avait pas produit pendant 1 an. Elle s'en est rendue compte à la régulation. o_O Elle a bien sûr demandé compensation à l'installateur.
