Elco Altron 40 - Honeywell T3R

MiltonTuring

• 1 Octobre 2025

• #1

Bonjour à tous,

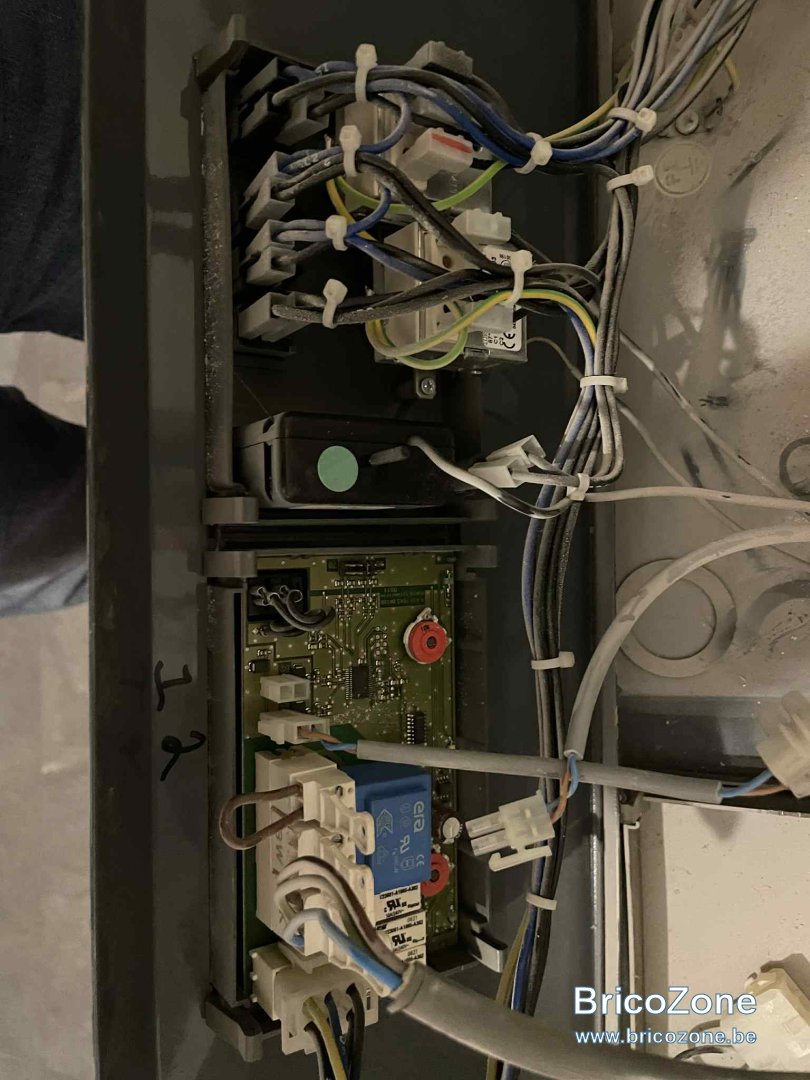

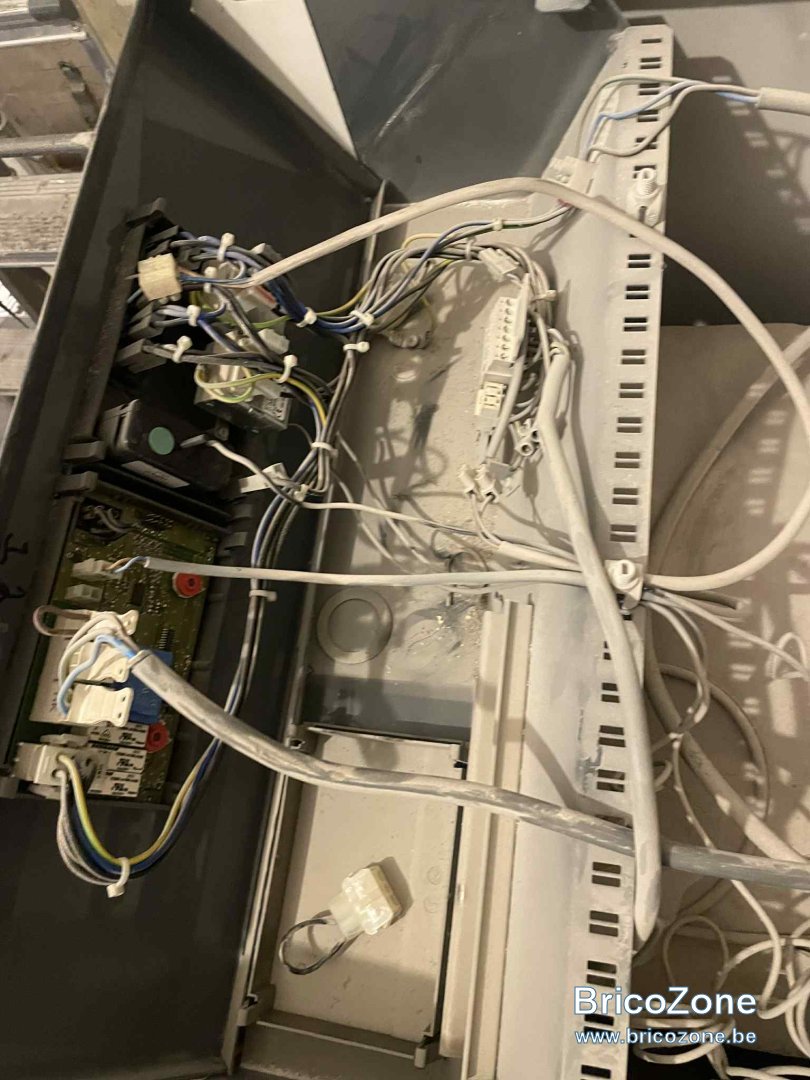

Je reçois mon thermostat d'ambiance demain et pour anticiper un peu, j'ai jeté une oeil aux branchements de la chaudière.

Autant vous dire que j'ai failli faire un malaise...

Avez-vous une idée d'où je dois brancher les deux cables du relais afin d'assurer un contact sec ?
Au niveau des fils 230 volts où est-ce que ça devrait être branché ?

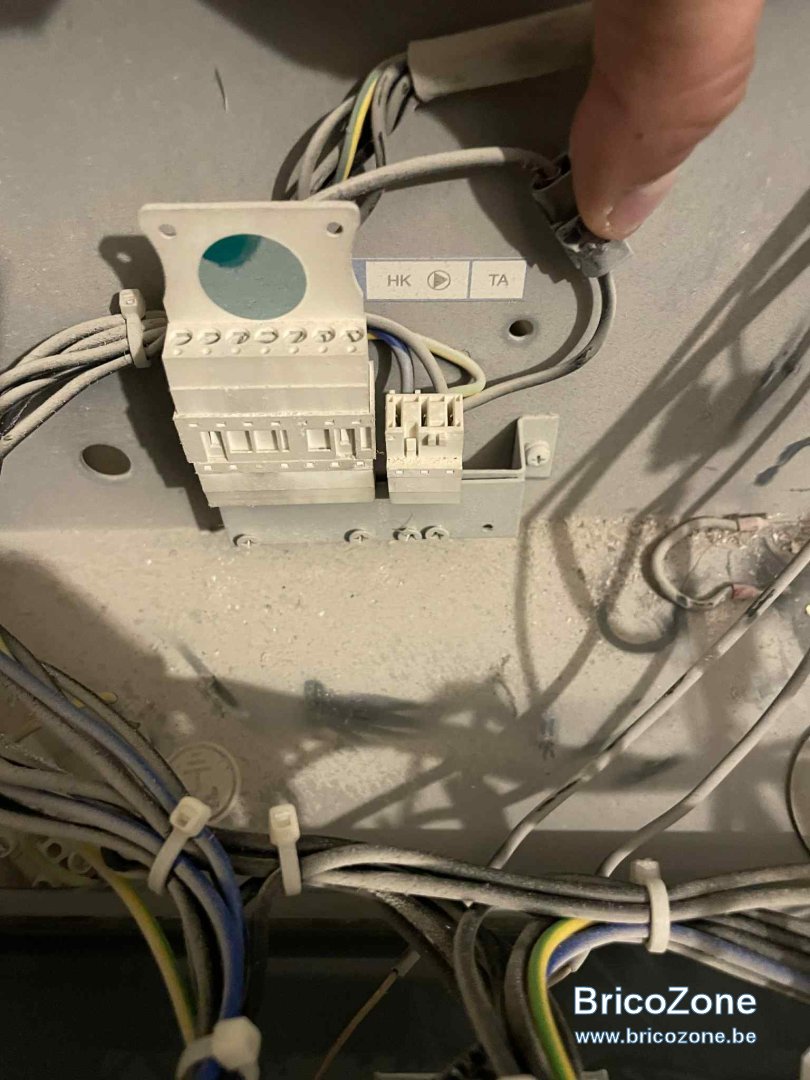

Je vous avoue que je préfèrerais brancher le thermostat sur le bruleur plutot que le circulateur mais quand je regarde les photos, j'ai l'impression qu'il manque quelque chose sur TA.

Merci d'avance pour votre aide !



Da05

• 1 Octobre 2025

• #2

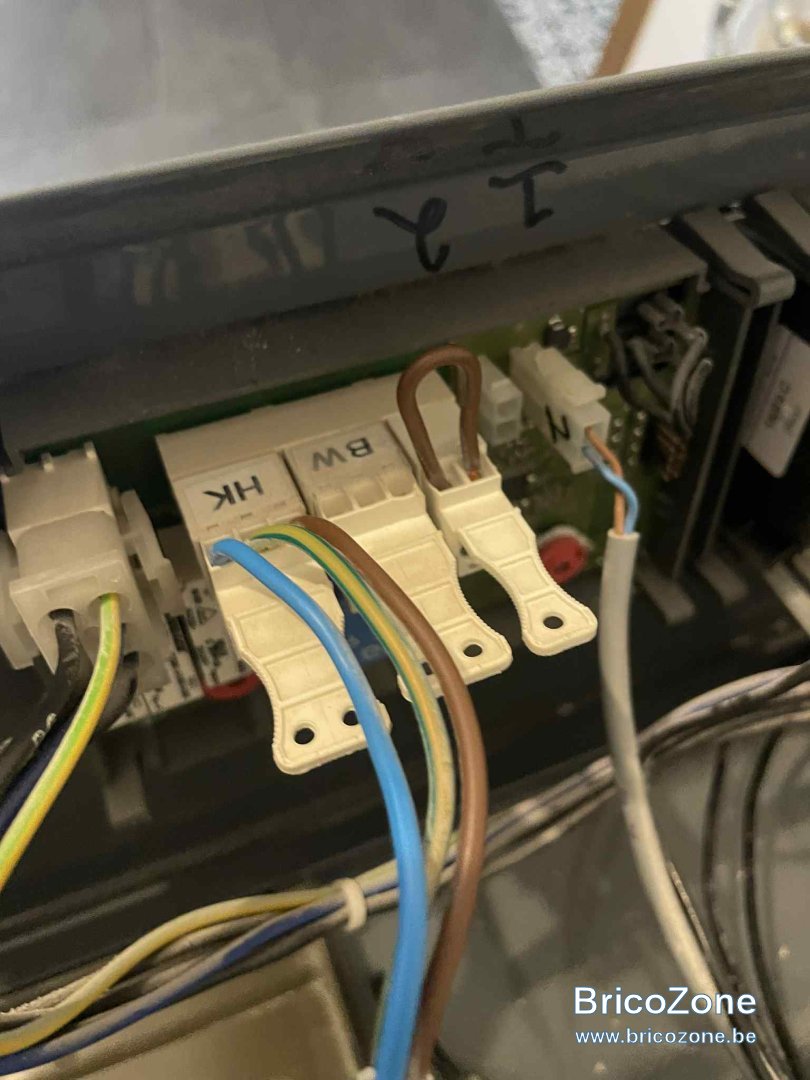

Le contact se branche sur la borne où il y a le pontage brun à coter de BW (c’est la priorité sanitaire).
Le 230v sur l’arrivée générale de la,chaudière



MiltonTuring

• 1 Octobre 2025

• #3

Merci pour votre réponse rapide !

En ce qui concerne la priorité sanitaire, c'est si j'ai en même temps le chauffage et le boiler ?
Car la chaudière ne fonctionne que pour le chauffage (boiler électrique)



MiltonTuring

• 1 Octobre 2025

• #4

J'ai retiré le pontage brun pour faire un test plus tôt dans la journée et ça n'a eu aucun impact sur le lancement du bruleur



MiltonTuring

• 1 Octobre 2025

• #5

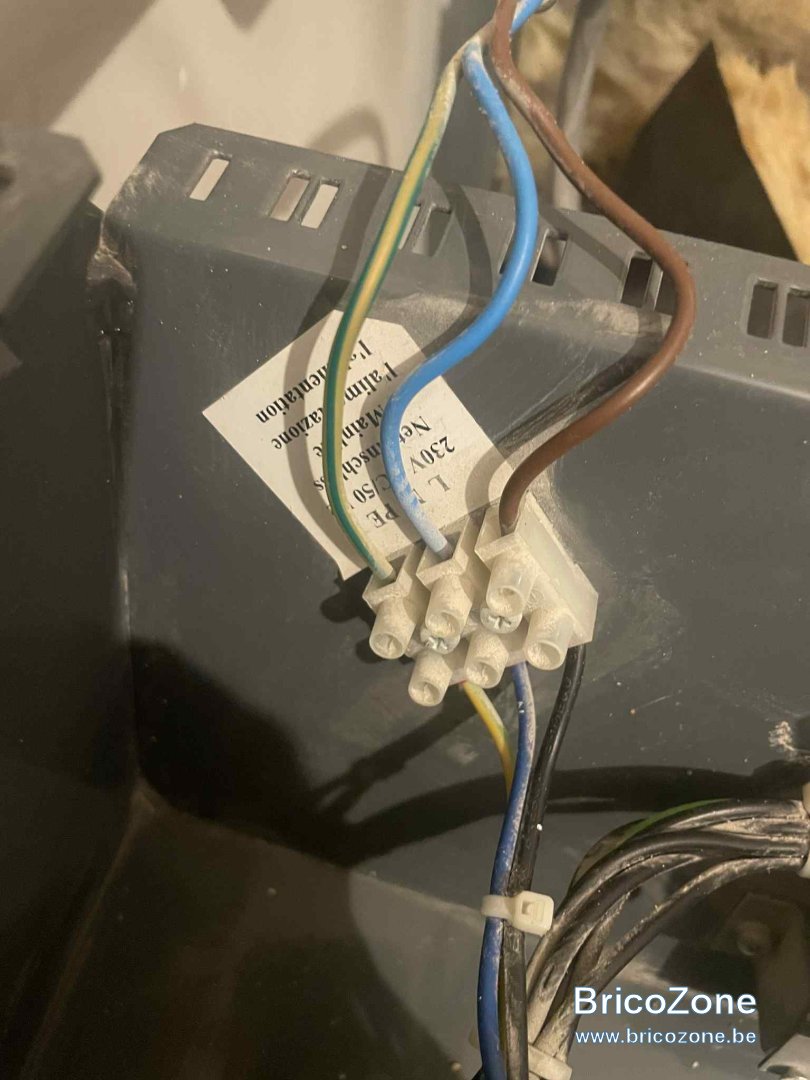

C'est ici que le câble d'alimentation, venant du boitier avec un fusible, est relié à la chaudière.
Donc c'est au niveau de ces sucres là que ça doit se brancher ?



Da05

• 2 Octobre 2025

• #6

Si vous voulez couper le brûleur, il faut le mettre en série sur le contact T1 de la grosse fiche à côté de l’emplacement TA manquant



MiltonTuring

• 2 Octobre 2025

• #7

Le raccordement 230 volts est une réussite.

Par contre, dur dur de trouver le raccordement pour le contact sec.

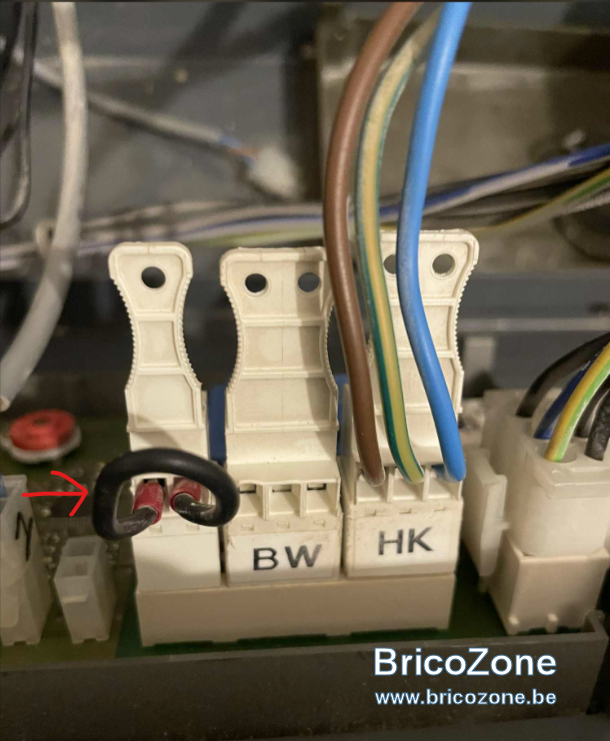

Lorsque je branche les deux fils du relais de thermostat à la place du pont noir, le circulateur ne fonctionne plus.

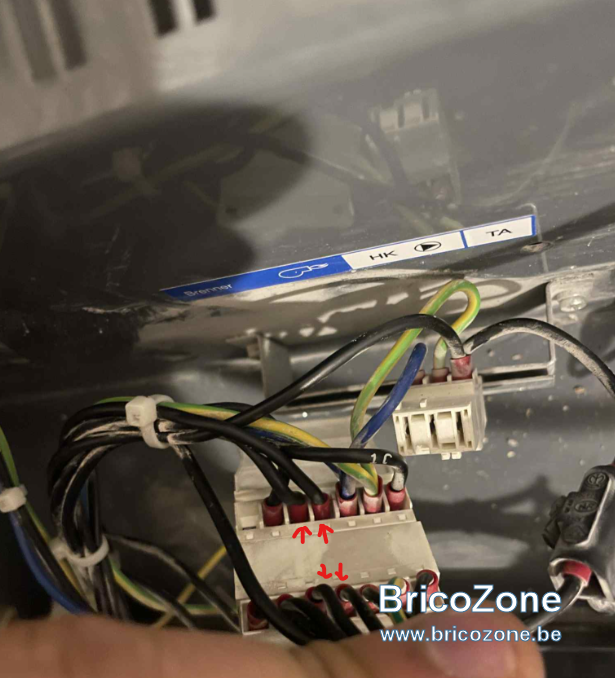

Lorsque j'essaie de placer les deux fils aux positions T1 et T2, le bruleur ne fonctionne plus.
J'ai essayé de chaque côté, comme sur la photo



Da05

• 2 Octobre 2025

• #8

Il faiut le mettre en série sur le contact T1.



MiltonTuring

• 2 Octobre 2025

• #9

Je suis désolé mais je ne comprends pas ce que je dois faire.
est ce que vous pouvez svp m’expliquer ?

quand je branche de part et d’autre du t1, mon brûleur n’est plus alimenté en électricité



Dernière édition: 2 Octobre 2025

Da05

• 3 Octobre 2025

• #10

On prend le fils qui rentre dans T1. On le raccorde sur le la borne À du thermostat. La borne B du thermostat retourne sur la borne T1.



MiltonTuring

• 3 Octobre 2025

• #11

Un tout grand merci pour vos conseils, j'aurais pu chercher encore longtemps !
Ca marche parfaitement !
