Escalier en acier plié très épais

Bonjour,

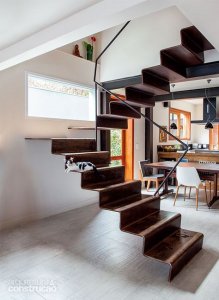

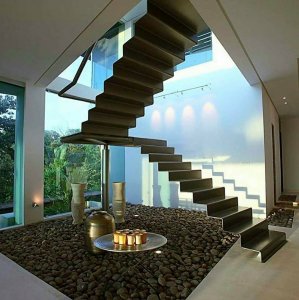

J'ai dans l'idée de faire un escalier en acier épais plié dans le style ci-dessous. J'ai déjà fait des escaliers en béton (lourd mais silencieux) en bois (léger mais grinçant) mais en acier jamais.
A votre avis, quelle épaisseur d'acier faudrait-il envisager? A savoir qu'il n'y a pas de renfort pour les marches, pas d'IPN en dessous, donc il faudrait éviter un effet de ressort et éviter un effet de résonance qui se propagerait dans les murs et les dalles.

Je vous remercie par avance pour vos retours.

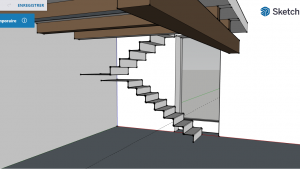

Visuel sommaire de ce que je veux faire:

Marches de18cm de haut, 25 de profondeur et 93cm de largeur.

en dessous de 10mm , ça va faire trampoline
en zoomant les photos , on n'est pas loin des 15 / 20mm

il va falloir une PT1 de plieuse

En 15mm, cela fera au bas mot 360 à 400kg pour chacune des volées d'escalier. J'espère que ce n'est pas pour une maison en bois mais pour un bunker un peu solide et renforcé.

on fait comment pour monter ces escaliers un verre dans le pif ?

@BG1000 on ne le monte pas. On dort sur le canapé

Merci pour vos retours.

A ce que je vois j'ai encore eu une idée à la con c'est tout moi ca.

Je précise que je compte bien mettre une rampe d'escalier même si sur la 3D ce n'est pas visible, je ne dirai pas combien de temps j'ai mis pour faire ce visuel, j'ai honte.

Pour le poids j'ai une dalle d'au minimum 20cm en béton armée en dessous, une dalle de 15/16cm en béton armée au dessus et des murs intérieurs en bloc béton classique 39 x 14 x19 (mur extérieur de 50cm en vieille pierre). Si ca peut supporté un escalier en béton (+ de 2 tonnes) à priori en acier je devrais être bon aussi.

J'avais déjà contacter 3 ateliers d'escalier/construction métallique aucun ne faisait ce genre d'escalier, sans donner aucune précision, j'image que c'est a cause de la presse plieuse qu'il faudrait. Je vais essayer plutôt chez des entreprises non spécialisée en escalier.
Je vais voir si c'est faisable avec du 15mm si je trouve un moyen de calculer la flexion d'un truc comme ca. Le 20mm ce serait la solution la plus simple, a priori pas besoin de calcule, mais l'arrondie nécessaire pour le pliage va prendre tellement de place, que je vais perdre trop en profondeur de marche.


Si vous avez d'autres avis, retours d'expériences ou des réflexions je suis évidemment toujours preneur.

Un chantier naval?

je pense que tu dois te rabattre sur du 8 ou 10mm et mettre un renfort soudé en dessous ( genre tube carré de 80mm ) pour éviter le trampoline ...
moins beau que sur ta photo ... mais je pense qu'il n'y a qu'à Dubaï que tu trouvera ce truc ... ( €€€ )

Il y a 21 coups de presse et 10 retournements de l’ensemble et voir s'il y a assez de dégagement au niveau de la presse.
Si je prends 50 cm pour une marche, il faut de l'ordre de 12m de tôle... et aussi une cisaille à refendre de la longueur déployée....

Un autre point a ne pas négliger est le fait que lors du pliage, il faut plier pour avoir un angle un peu plus fermé que 90 degrés. Car l'acier va se redresser un peu lorsque la presse se relève. Il faut donc presser un peu plus afin d'avoir 90degres au final mais pas trop sinon ça restera trop plié. Sur un angle, c'est pas grave, mais sur 15, ça s'additionne. Tu peux donc te retrouver avec des marches non parallèles au final.

En écrivant, je me rends compte que le défaut d'angle lors du pliage de l'angle de la marche sera compensé par le même défaut lors du pliage de l'angle de la contre marche. Tout restera parallèle mais si l'angle n'est pas égal à 90 degrés, l'escalier sera plus ou moins long. Ce qui n'est pas mieux.

Au final, une tôle plus fine avec des renforts sera plus simple. Même s'il faudra gérer les déformations lors du soudage.

Pour en avoir fait pas mal, aucun de mes fournisseurs ne savaient me plier marche et contre marche
Trie sur l'on nom tu devrais trouver mes réalisations
