Construire son escalier flottant en acier

L

lapijn

• 19 Décembre 2019

• #1

Bonjour,

Je souhaite réaliser la construction de notre prochain escalier flottant. J'imagine une tôle acier de 1cm d'épaisseur qui sera fixée au mur porteur (bloc argile de 19cm), avec fixation sur la dalle de l'étage et ancrage également au sol du rez. Ceci permettrait de reprendre une partie des efforts et soulager le mur.

Pour les marches (longueur 1m), que faut-il préconiser? Souder des marches de 1cm d'acier sans pli me semble risquer niveau vibration. Je pourrais par contre faire des marches en forme de U renversé, avec une épaisseur de 5 ou 6mm.

Quelqu'un a-t-il l'expérience de ce type de construction? Via entreprise, on serait vite autour des 6.000 à 8.000€. Je voudrais le faire moi-même et habiller les marches en bois par la suite.

Quelle épaisseur préconiser pour éviter tout risque de vibration? Je passerai par une société pour fournir les éléments découpés et une autre pour les souder sur chantier. (c'est l'idée je dirais...)

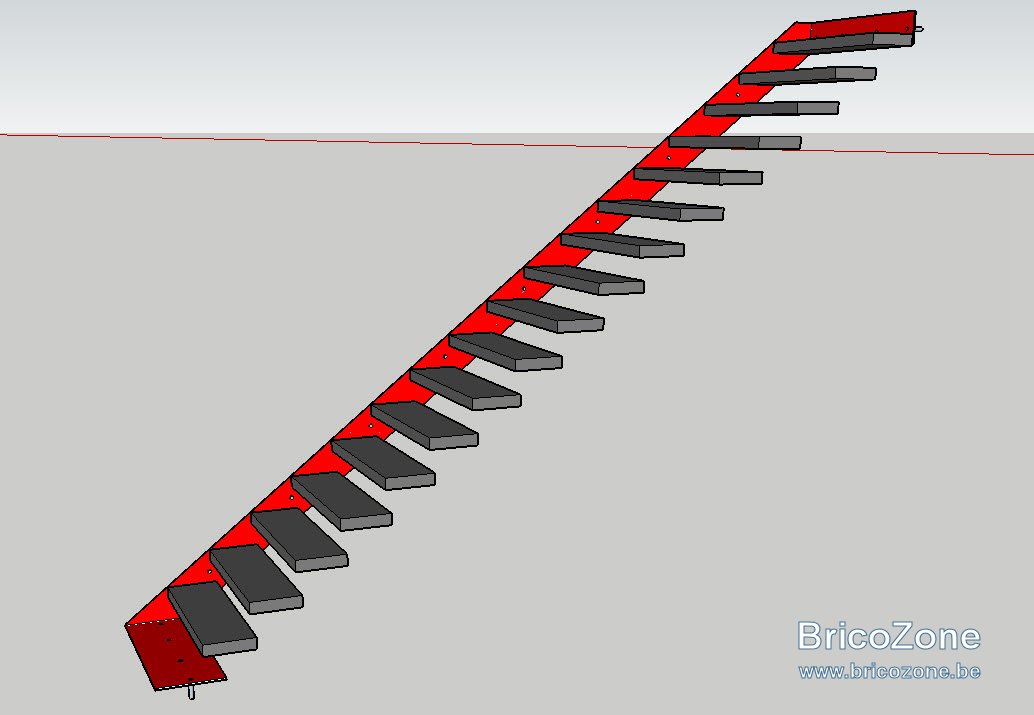

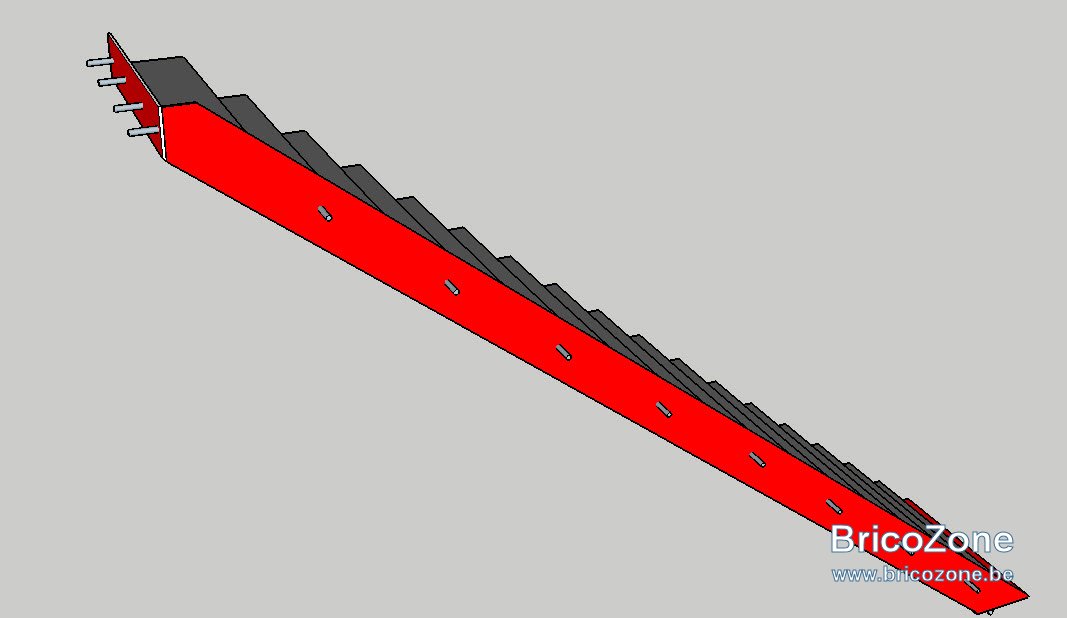

Merci pour votre retour d'expérience. 3 photos pour illustrer l'idée avec représentation des fixations)



neuneu

• 19 Décembre 2019

• #2

j'oublierai les blocs creux, mais pleins style STEPOC
un limon de 15 voir 20
ton support sol et haut n'évitent pas la torsion donc ne servent à la limite qu'aux 2 marches contiguent
1M me semble trop de porte à faux pour ce style de réalisation (800 voire 900)
si tu veux habiller de bois il existe des kits
je garderais ton idée si c'est du tout acier



L

lapijn

• 19 Décembre 2019

• #3

OK merci pour ton retour! De fait fixation sol et dalle de l'étage n'a pas de sens.

Je peux mettre du stepoc plein. J'estime 10m², ce qui fera 2,7T en largeur 14.

1m me semblait plus confortable que 0,9 mais OK, si le standard est plutôt 0,9 je garde cela.

Pour la marche proprement dite, est-ce que la forme d'un U renversé te semble idéal? Serait soudé au limon sur tout la périphérie. Epaisseur 5mm suffisant?

Pour le limon tu préconises 2cm d'épaisseur? Fixation aux blocs par ancrage chimique? Sinon j'ai la possibilité de remettre un limon de l'autre côté des blocs car intérieur. Je pourrai alors les solidariser par des tiges filetées M12 voire plus... Cela te semble judicieux?

Merci



neuneu

• 20 Décembre 2019

• #4

moi je ferai une saignée a travers tous les stepoc pour encastrer ton limon, je souderais des U qui seraient renfermés dans le béton.
je n'ai aucune expérience, je dois aussi en fabriquer 2
voici mes réflexions.
je les débuterai sans doute fin mars

https://www.bricozone.be/t/escalier-flotant-upn.116962/



L

lapijn

• 20 Décembre 2019

• #5

Bonjour Neuneu, faire des saignées pour encastrer le limon me semble 'plus emmerdant' à réaliser que de fixer des tiges avec produit bi-composant à chaque 2 marches. Le limon et boulons pourraient être partiellement couvert par un gyplat, lui-même couvert par des panneaux de bois (parement mural).

Est-ce que le logiciel Stairdesigner permet de déterminer la nature des marches? (formes & épaisseur pour éviter tout problème de vibration par la suite)

Si oui, la version démo confirmerait l'utilisation du tool, sans pouvoir sortir le plan des pièces. Ce qui me convient à ce stade...

Merci pour ton retour d'utilisateur de ce soft ;-)



Kmichel

• 20 Décembre 2019

• #6

Un petit conseil si vous ne connaissez pas : recherchez les posts de Bradi
Ses réalisations sont superbes.

https://www.facebook.com/Alexo1111/



Juliench86

• 20 Décembre 2019

• #7

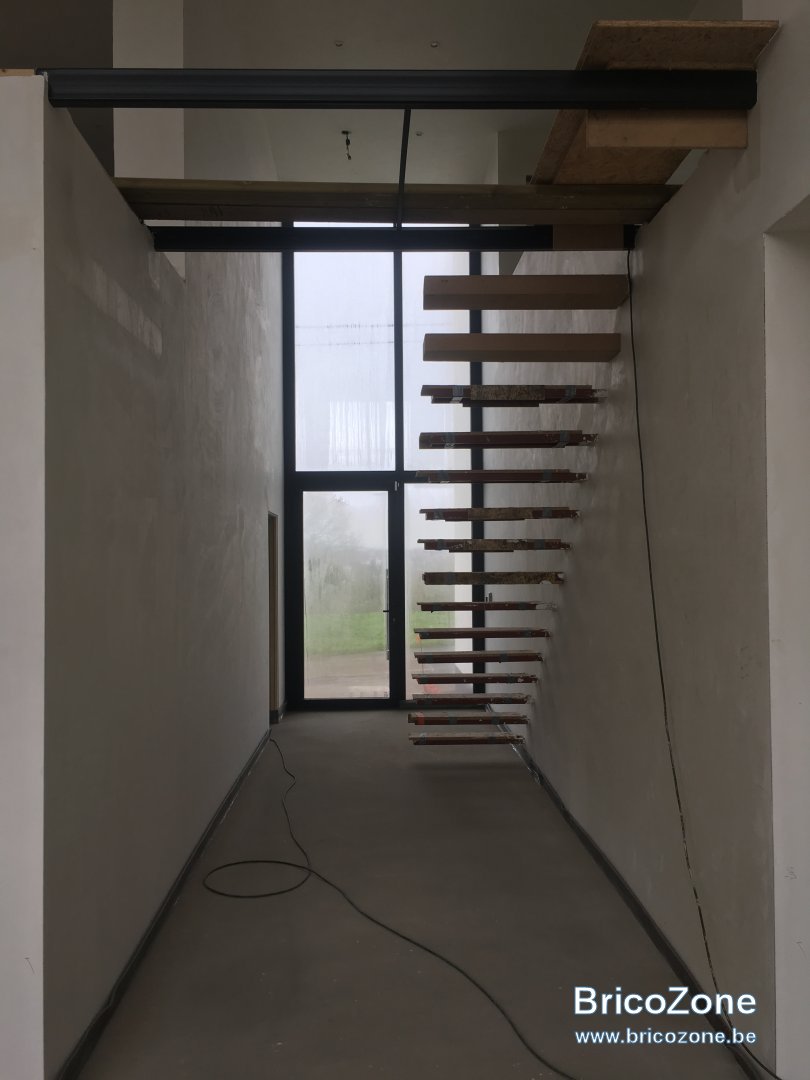

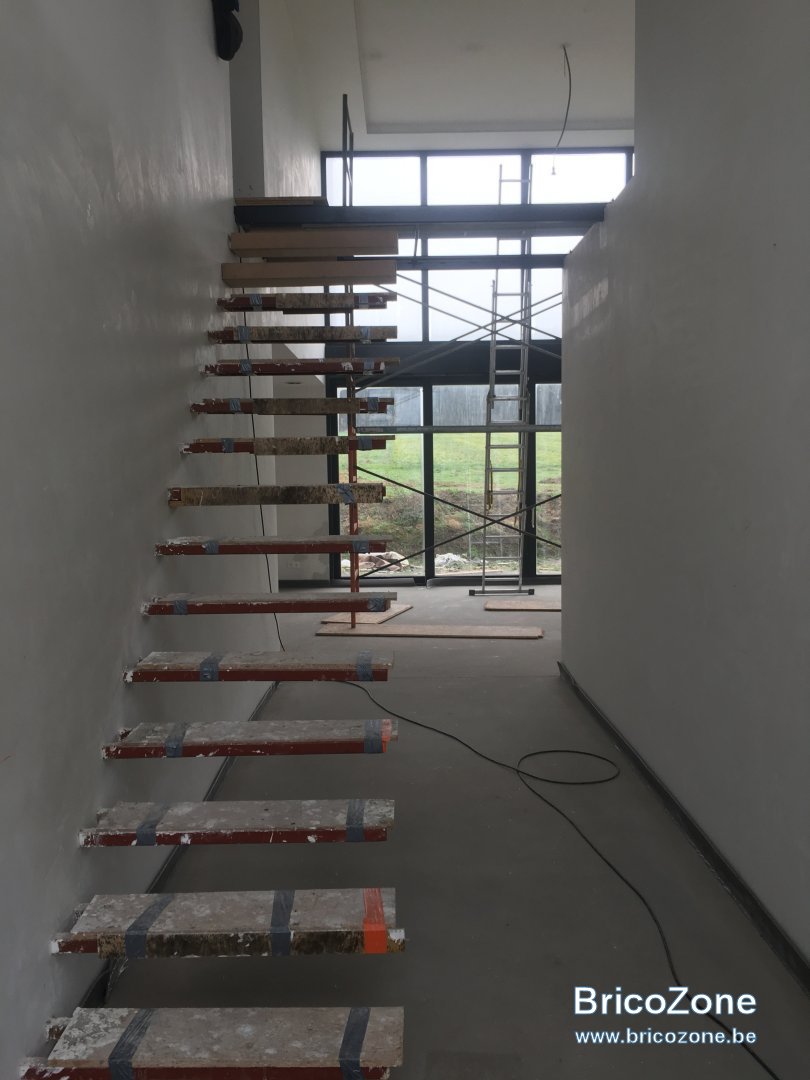

Nous avons réalisé notre escalier flottant nous-même.
Bien évidemment, une nouvelle construction, nous avons prévu un mur en stepoc.
Je doute que ton mur creux tienne.
Chaque marche est composée d'une platine carrée sur laquelle est soudée un "u" en tubes carrées. La platine est boutonnée est fixée chimiquement. Des caissons en bois viennent glisser sur la structure.



neuneu

• 20 Décembre 2019

• #8

Je ne suis nullement expert en stairdesigner moi j'ai dessiné avec un autre logiciel et je n'ai pas l'extension payante pour les contraintes
Quel est la largeur des marches chez julien ?
Quel est le type de stepoc ? 14 - 19 ?



L

lapijn

• 20 Décembre 2019

• #9

Bonjour Julien, merci pr ton retour! C est ce que je voudrais faire!!

Peux tu me dire quelle épaisseur de limon tu as utilisé? Quelle épaisseur d acier pour tes marches?

Aurais tu une photo de ta structure acier? Tu evoques 1 marche composée d une platine carrée sur laquelle sont soudés 2 tubes carrés. Histoire de bien comprendre comment chaque marche a été assemblées. Si limon, les maches ont été soudées dessus c est bien cela?

Largueur des marches 90cm? Aucune vibration?

Mais oui, c est ce type là que je voudrais pouvoir réaliser. Merci deja pour le retour d expérience!



Patdec

• 22 Décembre 2019

• #10

Vibration peut-être pas mais flexibilité à 20/30 cm du bout de marche certainement un peu.
A voir avec le poids de la personne + une valise de 20 kg à la main.



jack333

• 22 Décembre 2019

• #11

bonjour, est-ce qu'il y a un architecte qui ose être responsable de ce bel objet mais qui est quasi suicidaire ?
( pas de garde corps ni de rampe ?? )



omega.067

• 22 Décembre 2019

• #12

jack333 a dit:

bonjour, est-ce qu'il y a un architecte qui ose être responsable de ce bel objet mais qui est quasi suicidaire ?
( pas de garde corps ni de rampe ?? )

Cliquez pour agrandir...

perso, sur ce genre de truc, je monte à 4 pattes, et je descend à reculons à 4 pattes aussi
Michel



kevart

• 22 Décembre 2019

• #13

@Juliench86

Tu n'as aucun garde corps?



omega.067

• 22 Décembre 2019

• #14

kevart a dit:

@Juliench86

Tu n'as aucun garde corps?

Cliquez pour agrandir...

simplement une "escort girl"
Michel



Juliench86

• 22 Décembre 2019

• #15

Je vous réponds demain, je n'ai pas eu le temps de faire des photos en détail.

Pourquoi faire un garde-corps ?! .
Pour le haut, il y en aura bien sur un en verre mais pas au niveau de l'escalier.



Patdec

• 22 Décembre 2019

• #16

Juliench86 a dit:

Pourquoi faire un garde-corps ?! .
Pour le haut, il y en aura bien sur un en verre mais pas au niveau de l'escalier.

Cliquez pour agrandir...

Un garde corps escalier tu peux t'en passer si tu n'as pas de petits enfants.
Une rampe me semble une obligatoire nécessité.
La personne qui se casse la gueule dans les escaliers se retrouvera aussi nez à nez dans le vitrage de la porte d'entrée. Et c'est pas sûr que ce soit le verre qui éclate !!!!



kevart

• 22 Décembre 2019

• #17

Tu n'as pas d'enfants ?



L

lapijn

• 23 Décembre 2019

• #18

Le debat de mettre une rampe ou non n est pas ici la question. J ai des enfants, qui auront alors quelques années et pas sur que je mette un garde corps mais que je me contente d une rampe seulement.

Merci pr tes photos. Ca m aidera à mieux comprendre la structure acier! Quid prix, sans indiscretion, pr la structure sans les marches, on tourne entre 2000 et 3000 pour la découpe du limon en 2cm et les tubes des marches + soudage?



kevart

• 23 Décembre 2019

• #19

Alors sans vouloir vous faire peur...la sécurité où que ce soit est primordial et prime sur l'esthétique.

Le jour où il y aura un accident, les assurances risquent fort de se retourner contre vous. Et ne parlons même pas du cas où l'accident concerne une personne ne vivant pas sous votre toit (ami ou enfant d'ami).

Je pense que lorsqu'on est adulte, on sait mettre de coté ses "envies" et faire les choix en respectant le bon sens.



Dernière édition: 23 Décembre 2019

L

lapijn

• 23 Décembre 2019

• #20

Bonjour Kevart, avec tout le respect que je vous dois, j'ai créé la discussion en l'intitulant 'Construire son escalier flottant en acier' et aimerais que la discussion reste sur cette thématique, en considérant que tout un chacun peut décider d'avoir recours à des balustrades, garde corps et que sais-je encore, mais svp pas dans ce poste.

D'avance merci Julien pour votre retour sur la suite
