Escalier métallique limon central 2 quarts tournants

Dans le forum Portes, Escalier, Menuiserie - par florian3112 le 16 Juillet 2017

  1. florian3112

    florian3112 24 ans, France

    Bonjour à tous,

    Ayant acheté une maison à rénover, je me lance dans l'escalier. J'ai démonter l'existant, et voudrait réaliser un escalier deux quart tournant avec un limon central métallique de 100*180.

    Mes paramètres sont les suivants :

    Hauteur à franchir : 2525 mm
    hauteur sous plafond: 2310 mm
    Largeur des marches : 800 ou 850 mm
    Recule de départ de 1400 mm maxi
    Trémie : 2470 mm de longueur * 1860 de largeur
    2 Quarts tournant à gauche
    avec des marches balancées si possible
    pas de plafond au niveau de l'escalier
    la poutre centrale serait non cintrée

    N'hésitez pas si besoin de plus de mesures ou renseignements

    Un petit coup de main pour les plans serait la bienvenue

    Merci d'avance

    florian3112 , 16 Juillet 2017
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour florian3112,

    Avec une largeur d'emmarchement de 85 cm, votre escalier aura 14 marches de 18,04 cm de hauteur avec un giron de 26,04 cm, ce qui fait une pente de 35° pour un pas de foulée de 62,11 cm. Pour que le limon central soit fixé sur le côté de la dalle de l'étage, il faut prévoir une marche palière de 28 cm :

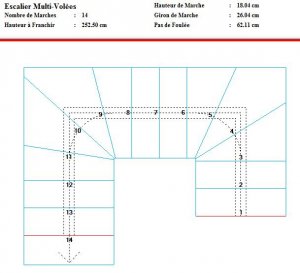

    Aperçu de cet escalier en 3D :


    Bonne journée,

    Lionel.

    Lionel-P , 17 Juillet 2017
    #2
  3. florian3112

    florian3112 24 ans, France

    Bonjour, et merci Lionel, ça c'est du rapide.

    L'escalier correspond bien à mon besoin, c'est parfait.

    Est ce que le logiciel sortirai des élévations avec des cotes pour que je prépare les pièces pour la fabrication ?

    Merci d'avance
    Florian

    florian3112 , 17 Juillet 2017
    #3
  4. Lionel-P

    Lionel-P France

    Le plan ci-dessus a été réalisé avec la version démo de Stairdesigner. Cette version limitée ne fournit pas les plans détaillés avec les cotes. Je dois faire ces plans "à la main" avec un logiciel de DAO pour récupérer les cotes des marches et du limon, ce qui demande entre 1 et 2 heures de travail pour un escalier double quart tournant avec un limon central non cintré.

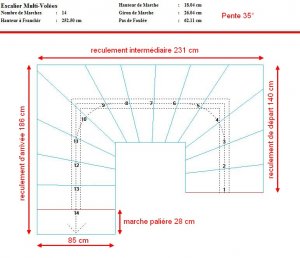

    Je n'ai pas le temps de le faire aujourd'hui. Précisez-moi si vous comptez "balancer les marches" comme sur le plan ci-dessus (en plus ou moins prononcé) ou si vous comptez seulement les faire "rayonnantes" comme sur le plan ci-dessous :


    Lionel.

    Lionel-P , 17 Juillet 2017
    #4
  5. florian3112

    florian3112 24 ans, France

    Bonjour,

    Oui, pas de soucis, je comprend, rien d'urgent, c'est deja un grand service que vous me rendez.

    Je compte balancer les marches, je trouve ça plus esthétique, comme sur le premier plan, cela me convient parfaitement.

    Merci encore

    florian3112 , 17 Juillet 2017
    #5
  6. Lionel-P

    Lionel-P France

    Bonjour Florian3112,

    Le calcul donne 14 marches de 18,04 cm de hauteur avec un giron de 36 cm. La pente est de 34,8° pour un pas de foulée de 62,08 cm. La marche palière est de 26,5 cm ce qui permet de fixer en grande partie le limon sur le côté de la dalle d'étage.

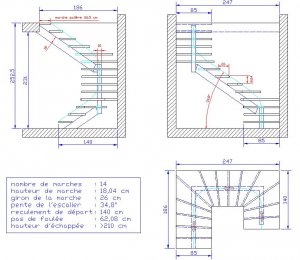

    Voici le plan général avec les 2 vues en élévation :

    Plan 1.jpg

    Pour stabiliser un escalier 2 quarts tournants, il est nécessaire de prolonger 1 ou 2 parties du limon jusqu'au au mur ou de placer un poteau dans les 2 angles.

    Si ce plan vous convient, je ferais le plan avec les cotes des marches et du limon.

    Remarque : un plan comme celui-ci à demandé 1h15mn sur un logiciel de DAO, c'est pour cela que je demande de bien vérifier les cotes afin d'éviter de recommencer plusieurs fois le plan (ce qui arrive trop souvent).

    Bonne journée,

    Lionel.

    Lionel-P , 19 Juillet 2017
    #6
  7. florian3112

    florian3112 24 ans, France

    Ouah, merci du temps que tu accordes à mon projet.

    Je viens de vérifier les côtes, elles sont bonnes.

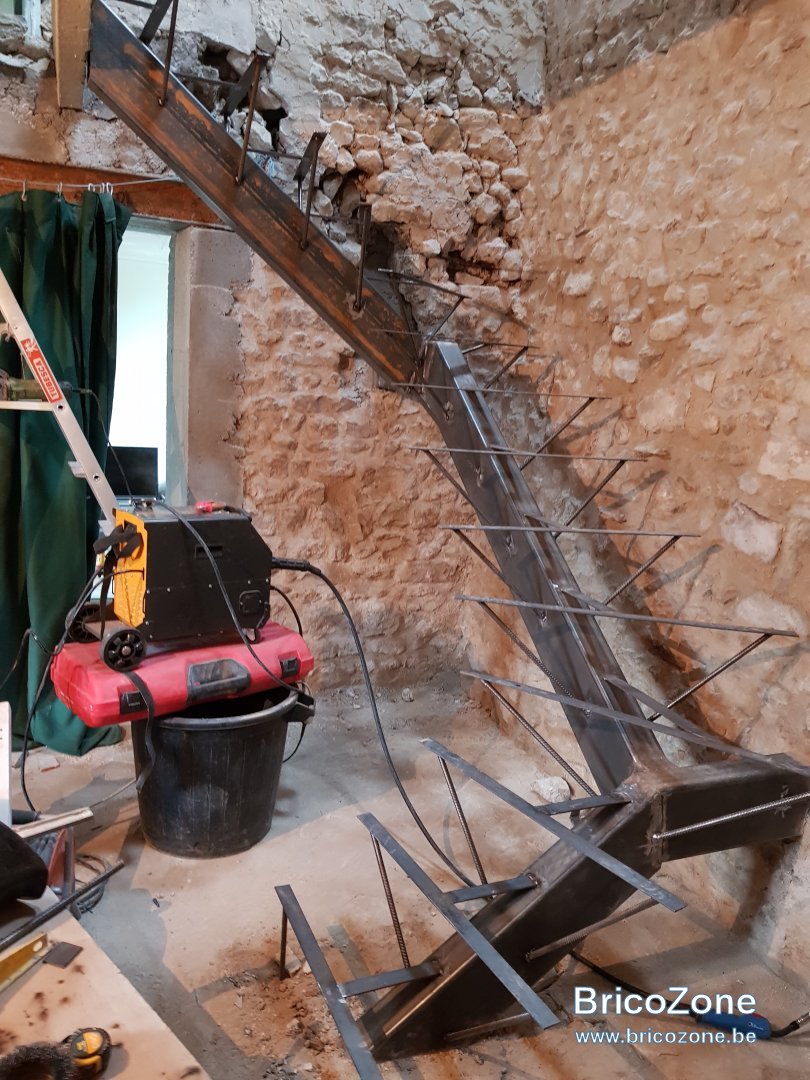

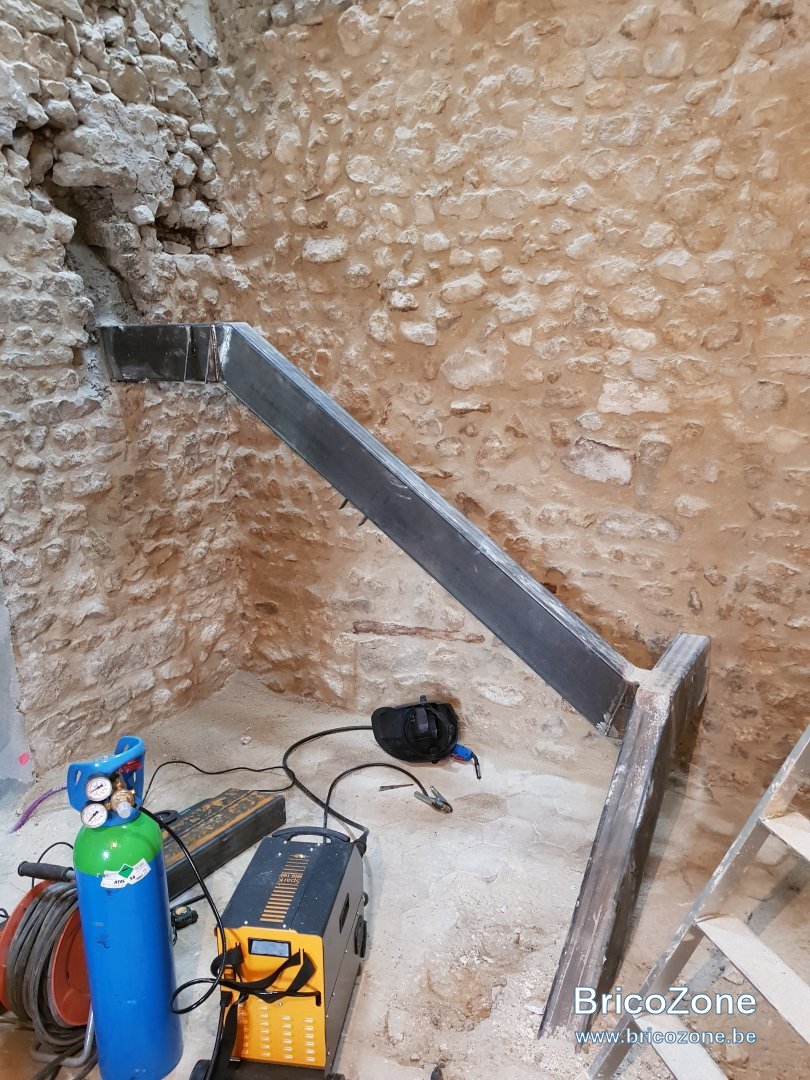

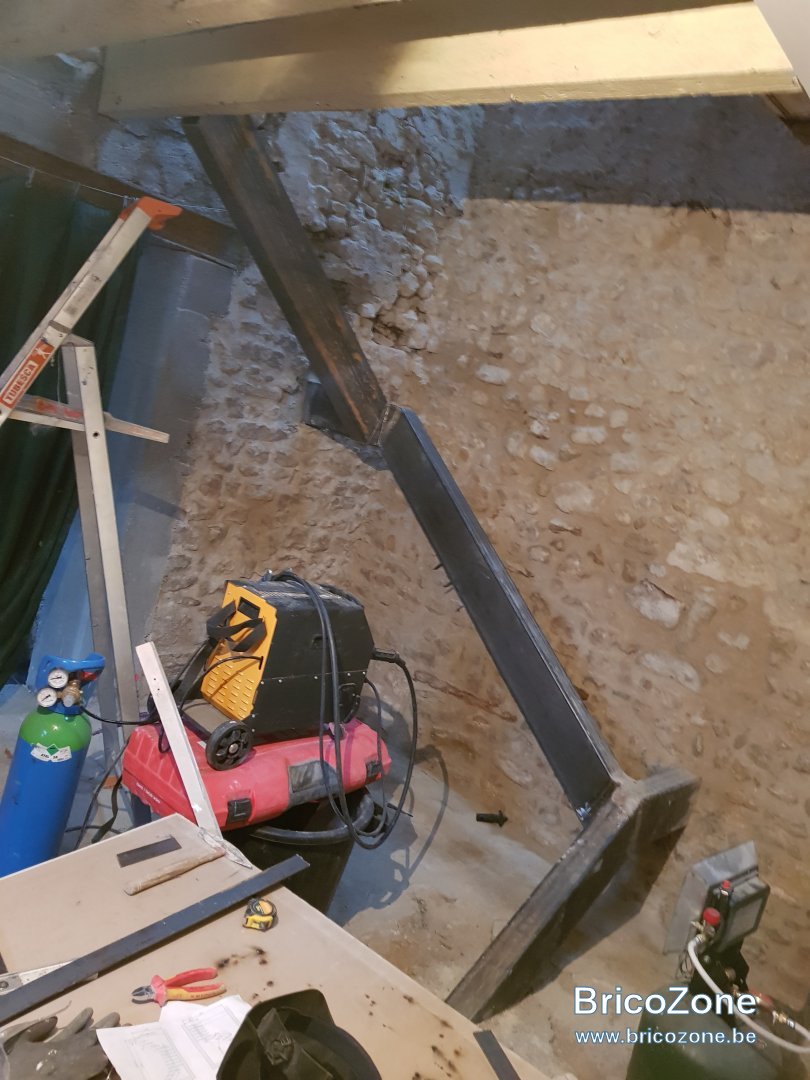

    Je compte mettre un poteau a la jonction de la première et deuxième volée, et prolonger le limon dans le mur entre la deuxième et troisième volée pour stabiliser l'escalier.

    Bonne journée a vous.

    florian3112 , 19 Juillet 2017
    #7
  8. Lionel-P

    Lionel-P France

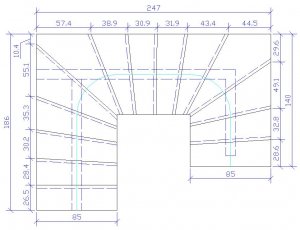

    Voici le plan avec les cotes des marches. Attention, les cotes sont données de nez de marche à nez de marche. Il faut ajouter 3 cm de recouvrement pour avoir la profondeur de chaque marche) :

    Plan 1 (marches).jpg

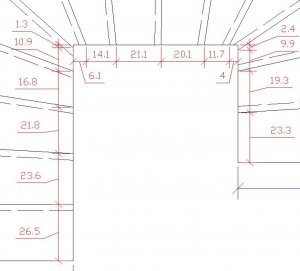

    Avec le détails des cotes intérieures :

    Plan 1 (int marches).jpg

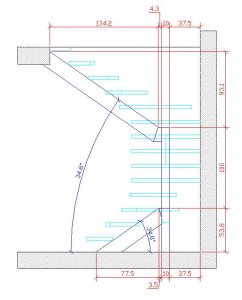

    Les cotes des limons (les cotes sont données à la partie supérieure du limon) :

    Plan 2 (limon 1et 3).jpg

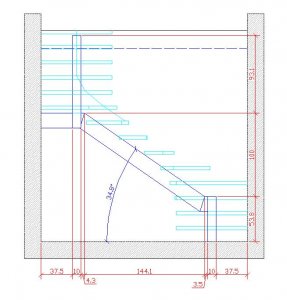

    Plan 1 (limon 2).jpg

    Bonne journée,

    Lionel.

    Lionel-P , 19 Juillet 2017
    #8
