Escalier non réalisable a cause de l'échappée?

Bonjour,

J'ai besoin d'aide pour 1 escalier en bois qui est pour moi est soit pas possible a cause de l'échappée car trémie assez petite ou ne va pas être dans les normes.
Je m'explique.

J'ai:
Hauteur: 3075mm
Reculement d'arrivée: 2185mm
Hauteur sous plafond: 2695mm
Longueur trémie: 1934mm
Largeur trémie: 865mm
Epaisseur de la dalle: 380mm

Quand je fais un escalier droit sur Stairdesigner j'arrive pas a être dans les normes ce qui est dans la logique des choses obligé je suppose.?
Cela va être quasiment un escalier de meunier?

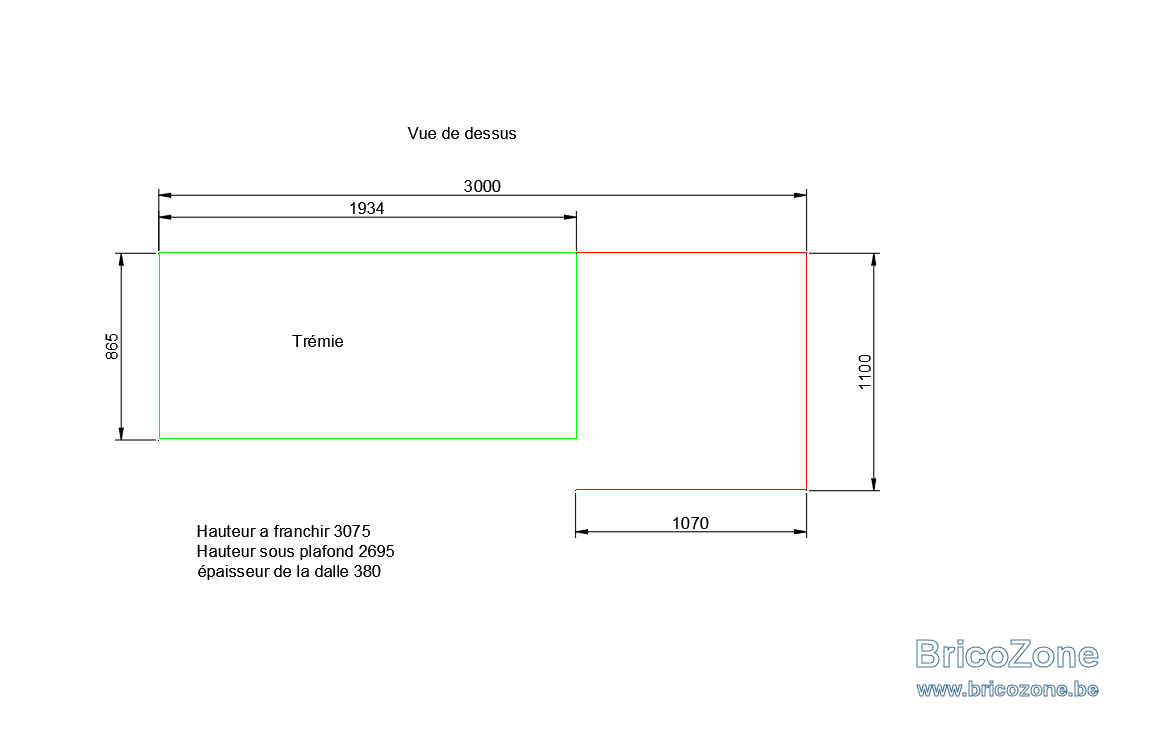

J'ai même pris les dimension pour essayer de faire un quart tournant aussi pour voir si c'est réalisable.
les dimensions sont les suivante:

Hauteur: 3075mm
Reculement d'arrivée: 3000mm
Reculement de départ: 1100mm
Largeur départ: 1100mm
Hauteur sous plafond: 2695mm
Longueur trémie: 1934mm
Largeur trémie: 865mm
Epaisseur de la dalle: 380mm

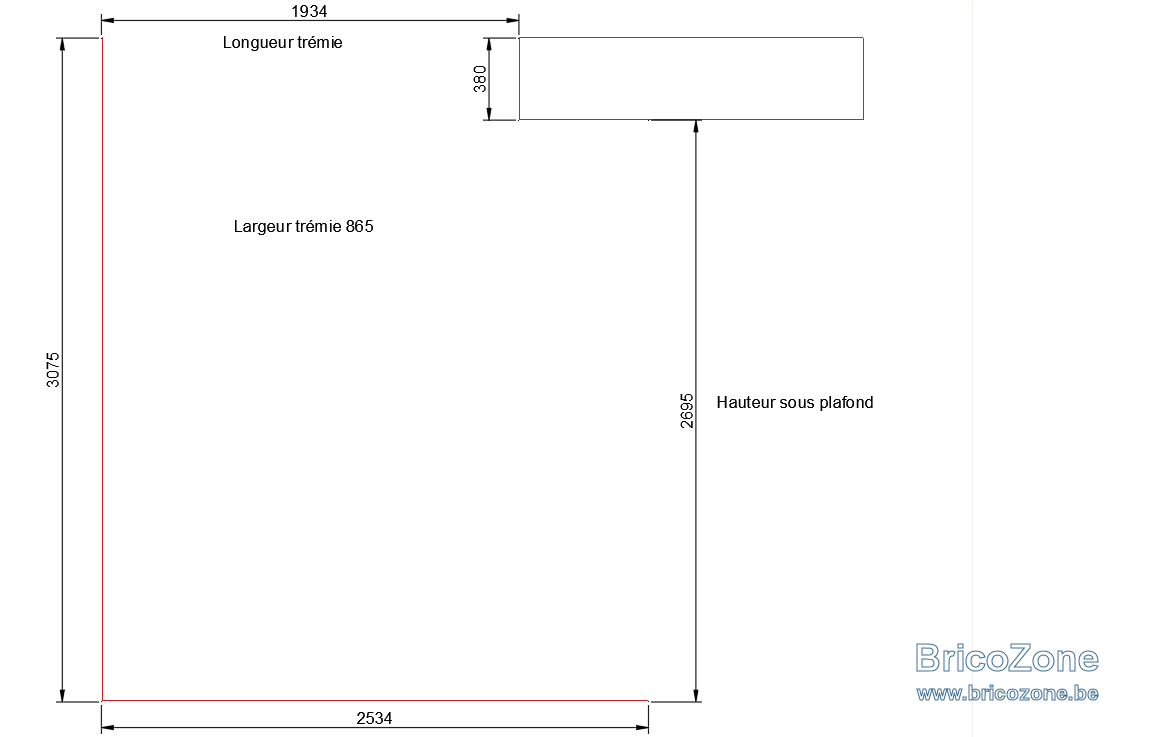

Je vous joint deux croquis

Avec un quart tournant aussi j'arrive pas a être dans les normes et j'ai aussi une échappée insuffisante.

Ou alors c'est moi qui n'arrive pas a réaliser se projet car j'avoue c'est mon premier escalier a faire et du coup je suis peut-être passer au dessus de quelle que chose qui me serait échappé.

Pensez vous pouvoir m'aider?

Je vous remercie infiniment de votre aide!
Bonne journée,

Gregory

Bonjour Gregory,

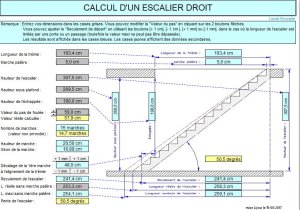

Il n'est pas possible de faire un escalier correct avec une hauteur à monter de 307,5 cm et une trémie de 193,4 cm de longueur. Pour calculer un escalier droit avec contrôle de l'échappée, il faut utiliser ma feuille de calcul pour escalier droit :



L'escalier aura 15 marches de 20,5 cm de hauteur avec un giron de 16,89 cm, ce qui fait une pente de 50,5°. Le reculement sera de 241,4 cm pour une échappée minimum de 190 cm.

Pour calculer un escalier quart tournant avec une trémie plus courte que le reculement d'arrivée, ma feuille de calcul pour escalier quart tournant n'est pas prévue pour (le reculement d'arrivée doit avoir la même longueur que la trémie). En utilisant Stairdesigner, il faut controler le reculement d'arrivée en vérifiant l'échappée "à la main"(attention la valeur de l'échappée calculée avec Stairdesigner n'est pas correcte car il relève cette échappée sur le plat de la marche ce qui fausse la valeur, l'échappée doit être relevée sur la ligne de foulée qui relie les nez de marches).

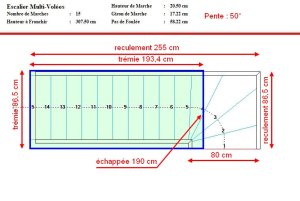

Pour avoir une échappée de 190 cm, il faut que la 4ème marche soit à l'aplomb de la trémie [269,.5 cm - (4x20.5) = 187,5 cm]. Donc avec un reculement d'arrivée de 255 cm, l'échappée sera de 187,5 cm, il est préférable de régler le reculement à 250 cm pour avoir une échappée de 200 cm. J'ai fait le calcul avec une largeur d'emmarchement de 80cm, ce qui permet d'avoir une pente plus faible qu'avec une largeur de 86,5 cm. La pente est de 50° ce qui est légèrement mieux que pour l'escalier droit.

Voici un aperçu en 3D de cet escalier :



Voilà, avec cette trémie, il est impossible de faire mieux.

Bonne journée,

Lionel.

Merci beaucoup pour votre réponse!

Il est préférable que je pars sur un escalier quart tournant du coup? Mais le Giron de 17,22 n’est pas trop faible quand on descendra l’escalier?

C’est possible de prendre un peu plus en hauteur de marche pour avoir un giron un peu plus long? Ou ce n’est pas possible?

Encore un grand merci en tout cas pour votre aide!

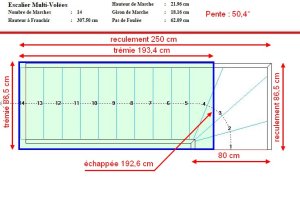

Avec 14 marches de 21,96 cm de hauteur le giron sera de 18,16 cm. J'ai réduit le reculement d'arrivée à 250 cm pour que l'échappée soit de plus de 190 cm [269,5 cm - (21,96 x 3,5 = 76,86) = 192,64 cm]:

Merci beaucoup !

Je regarderai à sa après à mon aise

Bonne journée à vous !
