escalier quart tournant

Bonjour à tous, je lis avec intérêt ce forum :c'est top de pouvoir échanger, ça donne des idées!
Mention spéciale pour Lionel le pro des escaliers ;-)

Je cherche à refaire un escalier intérieur quart tournant droit, limon à l'anglaise, chez mes parents âgés, pour monter à l'étage (3 chambres). il y avait jusqu'à maintenant un escalier de meunier, giron de moins de 14cm : la cata!
Un artisan a débuté la pose d'un nouvel escalier, mais s'est "planté" dans son projet, bref : nous repartons à zéro, avec la volonté de creuser tout ce qui est possible!

Il faut quelque chose de très confortable et sécurisé (personnes âgées). En même temps, le salon salle à manger où il est installé est petit donc on ne peut pas trop prendre en surface au sol!

Les dimensions :
- hauteur 268 cm (hauteur sous plafond en RDC 246cm au niveau du début de l'escalier et 240 sous le pallier du haut )
- longueur trémie 269cm (mais on pourrait imaginer un reculement de 329 cm (?) : 269 + 60, en allant jusqu'à la porte vitrée qui n'a pas besoin d'être ouverte à ce niveau)
- emmarchement 88cm

Je voyais 2 options :
- soit un quart tournant balancé qui débuterait sous la trémie (car si on part de la fenêtre comme notre artisan précédent, l'échappée de tête n'est que de 170cm...) mais cela laisse un espace inoccupé de 60cm entre l'escalier et la fenêtre, et l'escalier débute un peu "au milieu" de la pièce
- soit un quart tournant avec pallier à la deuxième ou troisième marche (je ne sais pas si c'est possible?), en débutant le long de la fenêtre, ce qui utiliserait tout l'espace disponible et peut-être diminuerait l'angle de l'escalier non?

qu'en pensez-vous?

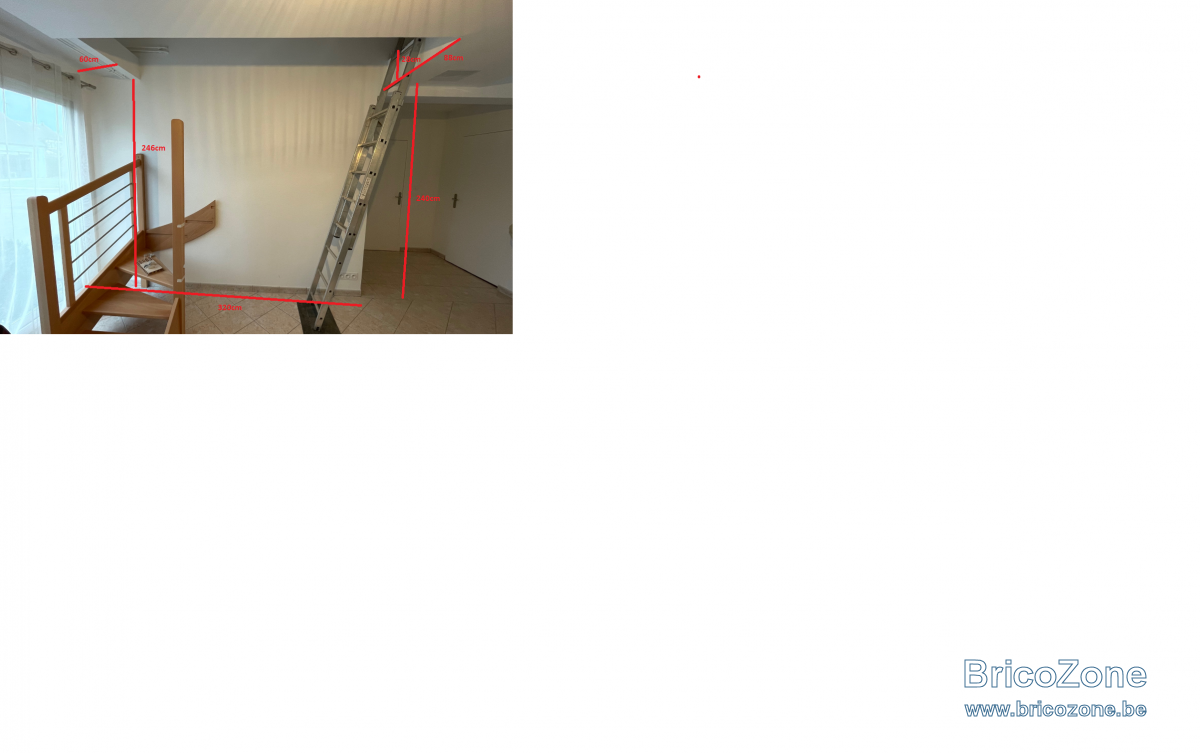

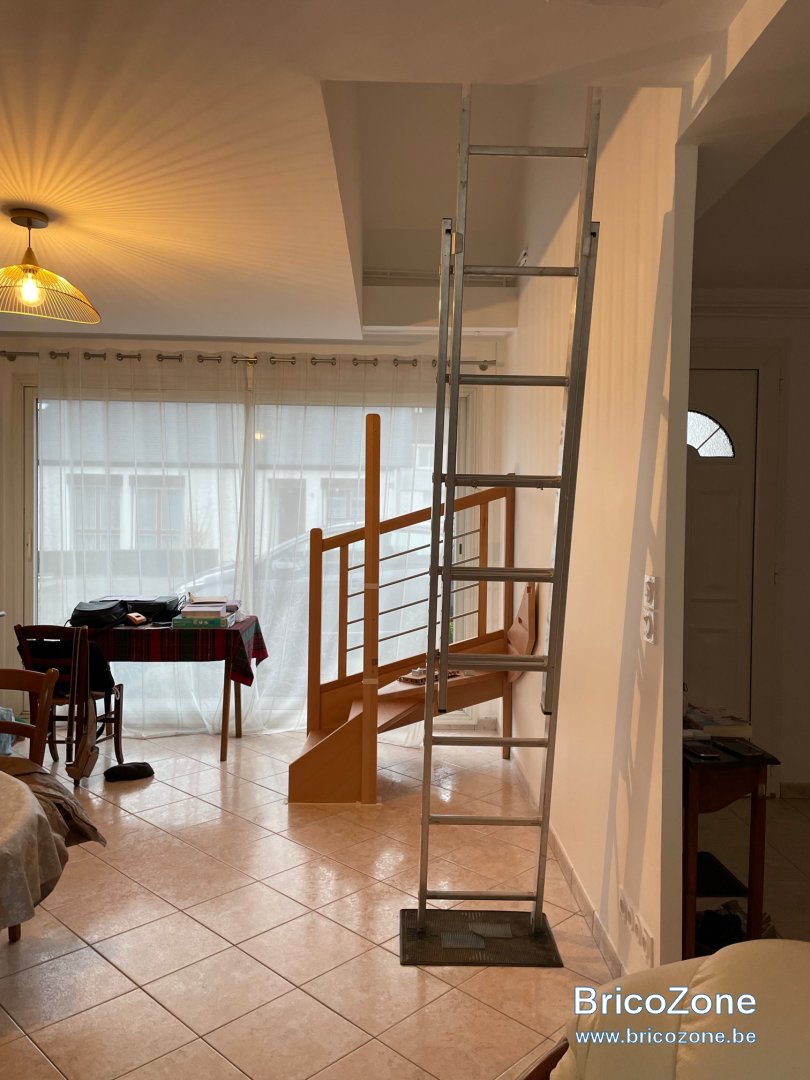

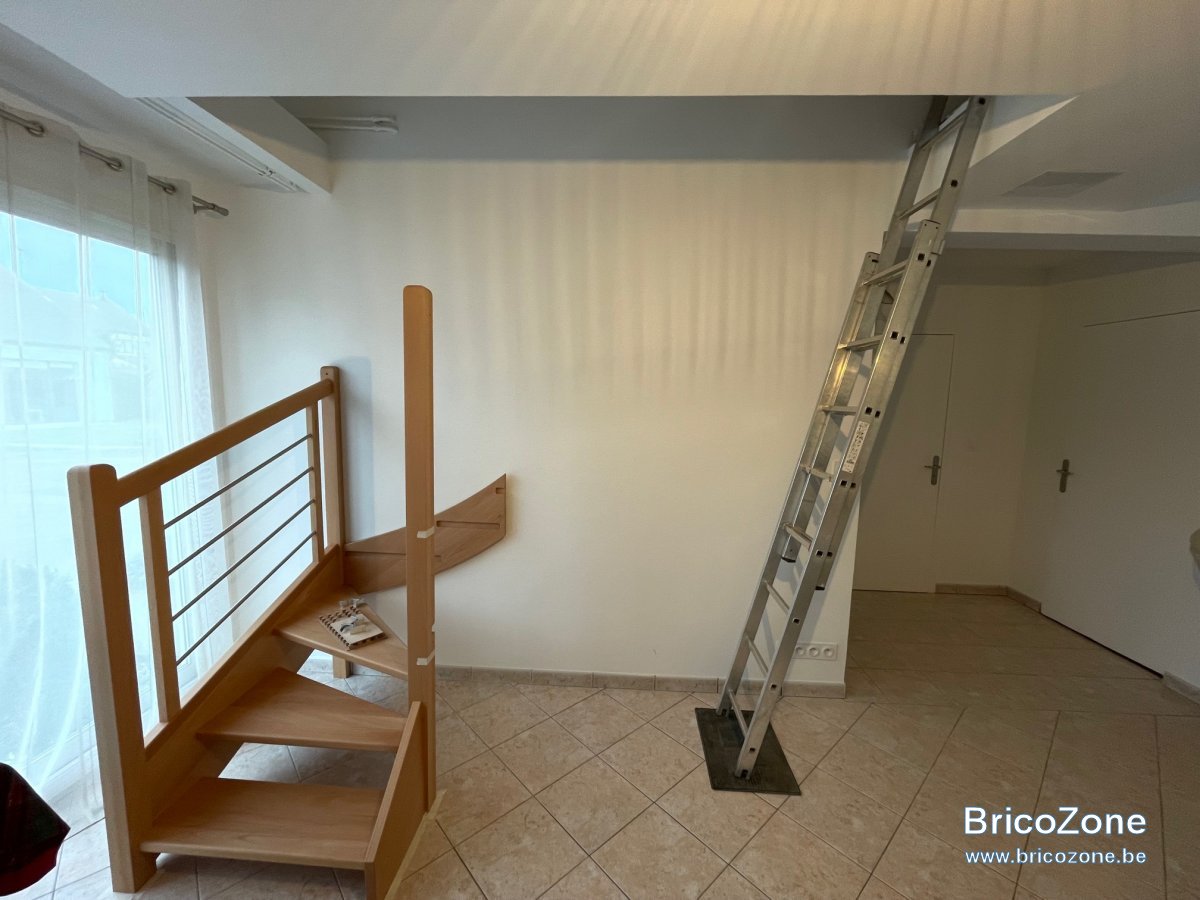

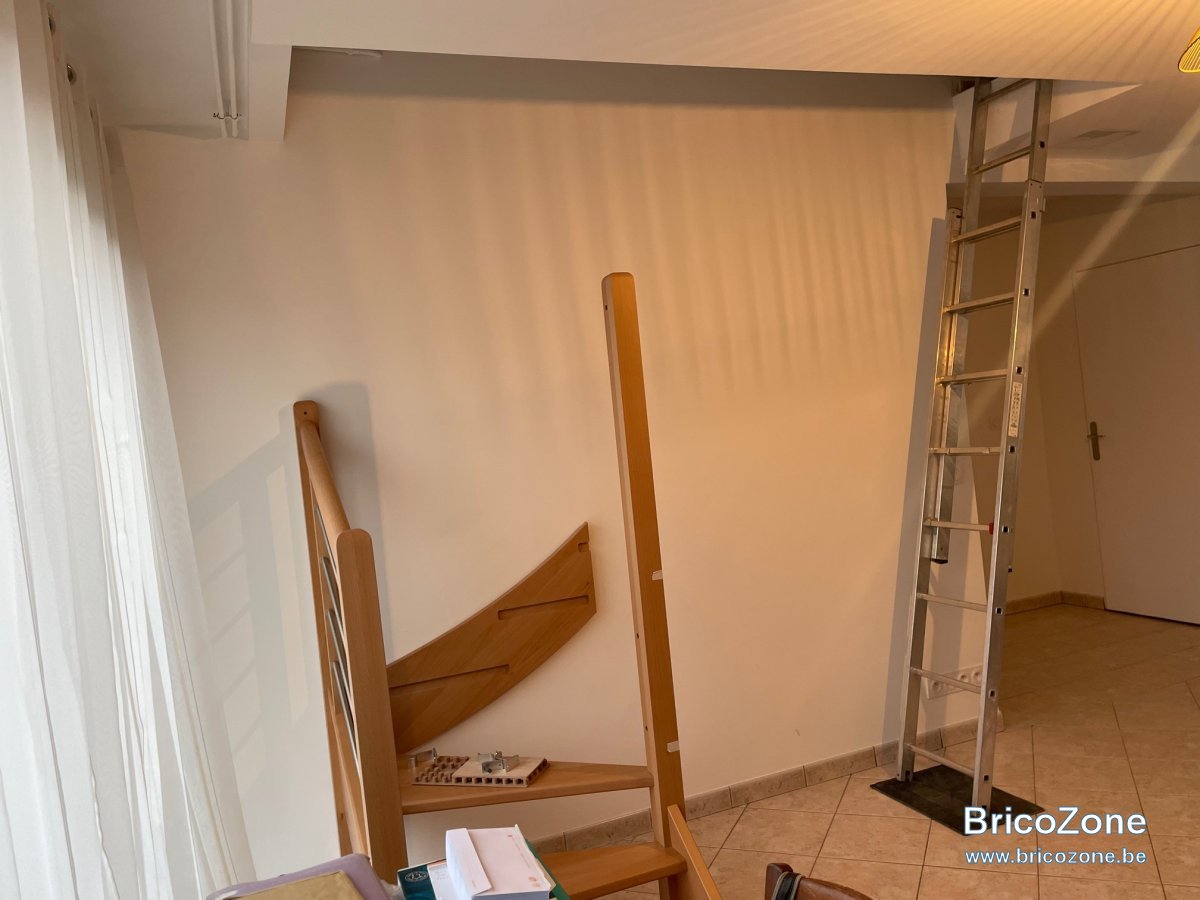

Merci de votre avis, je vous mets quelques photos (ne tenez pas compte du bout de quart tournant qui traine, il doit être enlevé prochainement)

Merci et bons travaux à tous!

Bonjour cleomalou,

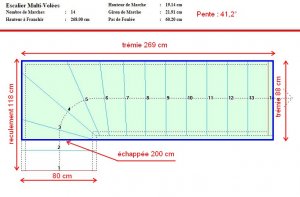

Malheureusement, avec cette trémie, vous ne pourrez pas faire mieux. Le calcul donne au mieux dans cette trémie 14 marches de 19,14 cm de hauteur avec un giron de 21,91 cm, ce qui fait une pente de 41,2°. Le reculement de départ est limité à 118 cm pour une échappée de 200 cm :



Aperçu de cet escalier en 3D :



Si vous voulez réduire la pente il n'y a pas d'autre solution que d'agrandir la trémie. Il est aussi impossible de prolonger l'escalier jusqu'à la fenêtre à cause de l'échappée (la hauteur libre au passage sous le bord de la trémie).

Bonn journée,

Lionel.

Bonjour Lionel, merci pour votre réponse.

En fait, il y a ces 60cm de perdus près de la fenêtre que je cherche à utiliser, pour éviter que l'escalier démarre vers le milieu de la pièce, en plus du fait d'assouplir au maxi l'escalier.

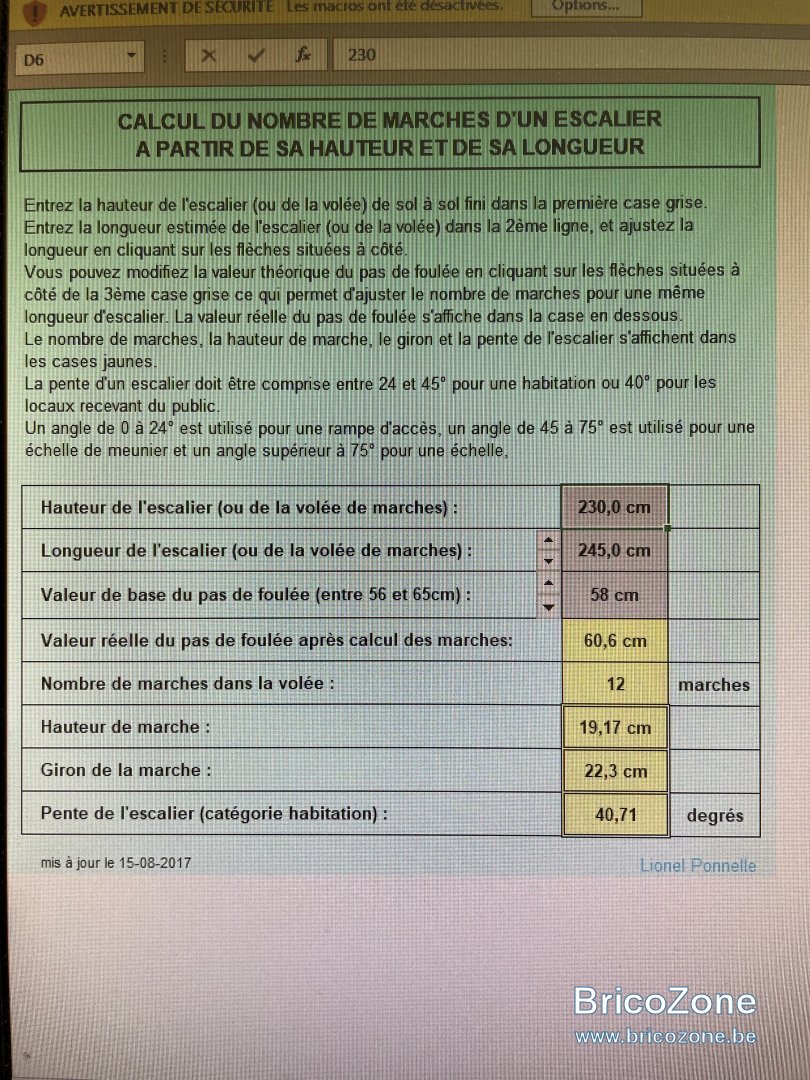

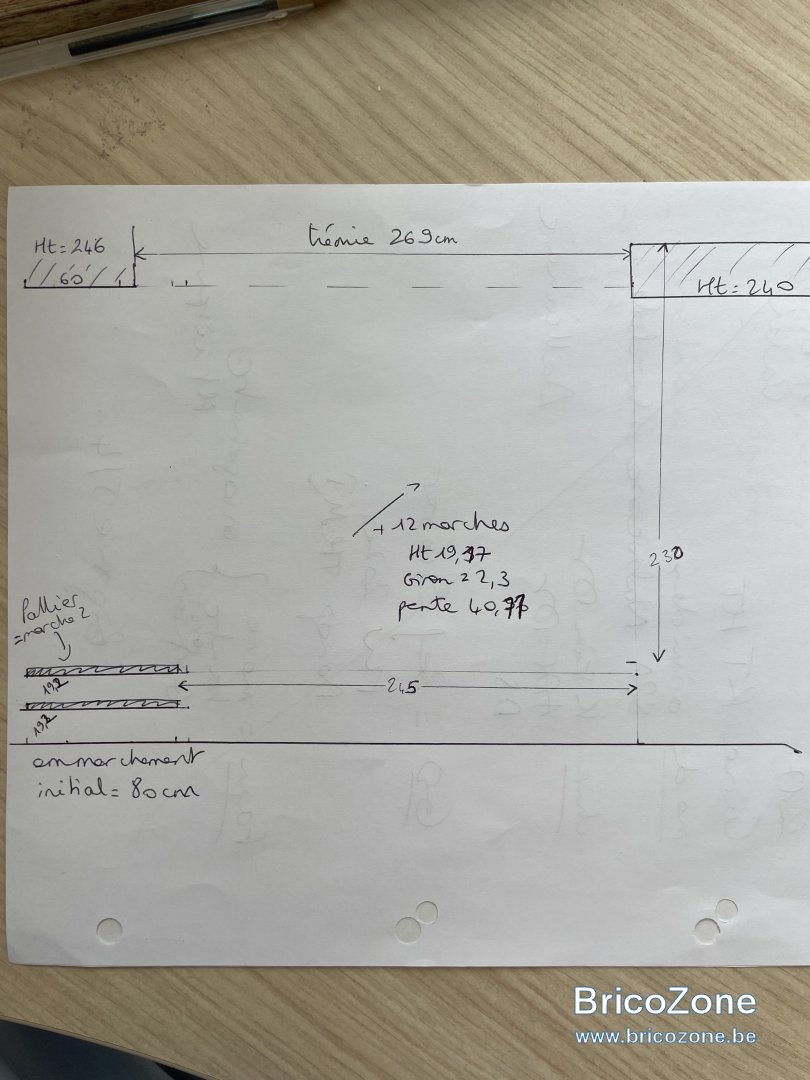

Si je diminue l'emmarchement de la première marche et du pallier (= 2ème marche) à 80cm puis avec votre tableau de calcul excel, je recalcule l'escalier droit restant ( sur 245 cm de long, 230cm de haut, j'arrive à cette proposition que je rajoute en photo.
je ne sais pas si c'est clair et si ça colle, mais ça permet d'allonger les girons, de réduire un peu l'angle de l'escalier...

Qu'en pensez-vous?

Merci mille fois

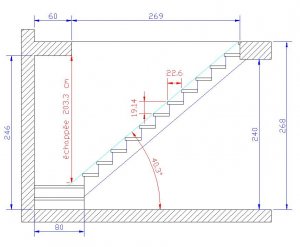

J'ai refait votre plan avec un logiciel de DAO, ce qui fait gagner un peu de pente 40,3° au lieu de 41,2°. Le giron sera de 22,6 cm :

Merci Lionel. Avec cette 2ème option, le reculement au départ est moindre si je ne me trompe pas?

3ème option : mettre 13 marches dans la volée droite, ce qui ferait hauteur 17.85 mais giron 20.4.

Quelle option est la plus confortable selon vous?

Bonjour cleomalou,

La solution avec 13 marches dans la volée droite donne un pas de foulée de 56 cm ce qui est trop court avec un giron de seulement 20,4 cm. Donc la solution avec des marches de 19,14 cm de hauteur et un giron de 22,6 cm est la mieux adaptée avec un pas de foulée de 60,88 cm.

Bonne journée,

Lionel.
