Evohome + chaudiere bulex Thermomaster

Bonjour à tous,

J'ai une chaudière Bulex Thermomaster T25/30 sur laquelle je voudrais connecter un thermostat multi-zone evohome.
Mon chauffagiste vient la semaine prochaine faire l'entretien et j'ai demandé qu'il câble le boitier de liaison/commande en même temps.

Afin d'être certain d'avoir tout ce qu'il faut quand il passera, je me posais quelques questions :

La chaudière fonctionne en eBus (avec un thermostat exacontrol)

Est-ce que le boitier de connexion BDR91 est suffisant pour établir la connexion ? ou il faut autre chose ?
(ma chaudière fonctionne en mode mixte eau chaude + chauffage)

Est-ce que le evohome pourra gérer la température de l'eau sanitaire via ce module de commande ? Ou bien je dois-je laisser l'ancien thermostat en parallèle de l'évohome?

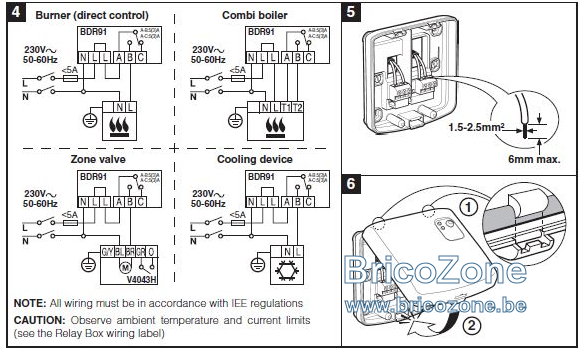

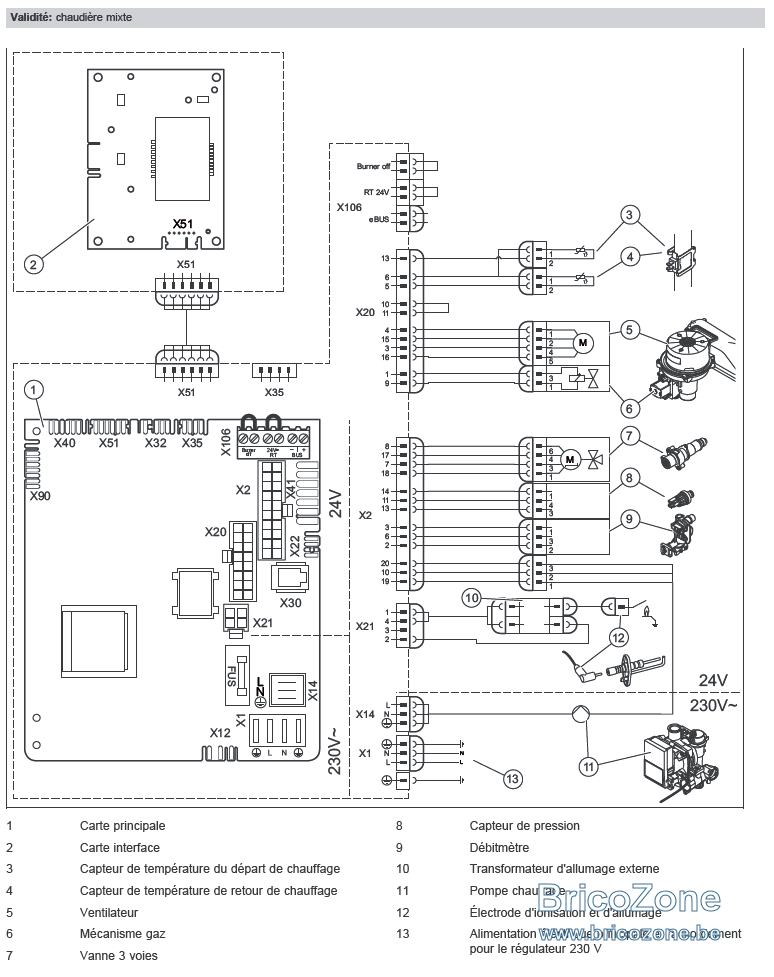

Pour info, voici le schéma électrique qui se trouve dans la notice de la chaudière & les schémas de connexion du BDR91.

Je ne doute pas de la capacité de mon chauffagiste à réaliser la connexion, mais je me demandais à quelles bornes il fallait connecter le BDR91 et si il fallait déconnecter / faire d'autres branchements ? (par ex : les 2 jumpers du X106)

--> D'après ma faible compréhension, on est dans le cas Combi Boiler et le BDR va se connecter sur le neutre et la phase en X1, et sur le RT24 en X106 ?

Voilà, des questions bêtes, mais j'ai envie que ça marche au premier coup et ne pas devoir attendre un deuxième passage / livraison d'une carte d'interface supplémentaire / ...

Merci pour votre aide.

Après recherche, je vois bcp de mentions du module vr33 de vaillant qui pourrait rendre compatible ebus - opentherm.
L avantage serait le réglage automatique de température du circuit d eau dynamique.
(Sur bricozone il y a 2-3 sujets qui sont la référence francophone sur le sujet)

J ai posé la question à Bulex car je ne vois pas où ce module se connecterait sur la carte (x32? X35?…)

On va attendre la réponse et je mettrais à jour ce post histoire de construire un peu de données sur le sujet si quelqu’un d autre a les mêmes questions…

donc maintenant 2 options ;
- vr33 peut être connecté et je vais tenter l aventure avec en y connectant un relay r8810
- pas de vr33, et je reste sur mon premier post et ses questions (installation du bdr)

Réponse du support bulex assez succincte :
« La méthode conseillée est de brancher evohome sur le rt24v »

Vu que je suis d’humeur jouette et avec les quelques retours d expérience positifs.
J ai commandé la carte d interface opentherm et on fera un test avec le module r8810. Au pire, on revient au rt24v et il y aura une carte + r8810 à vendre…

Le fait que cette carte est vendue et conseillée par l équivalent NL de bulex et l’idée de avoir une chaudière qui ne chauffe pas au maximum pour chauffer de quelques degrés quand la température extérieure n est pas glaciale, mérite bien les 20 minutes que je vais passer à tester ça.

Suite au prochain épisode quand j aurais reçue la carte…

J ai donc reçu la carte AWB 0020092426
reçu aujourd’hui à 17h10…
Un joli logo bulex sur la boîte.

Le temps d éteindre la chaudière, couper le circuits , démonter la face avant et ouvrir le capot de la carte mère.

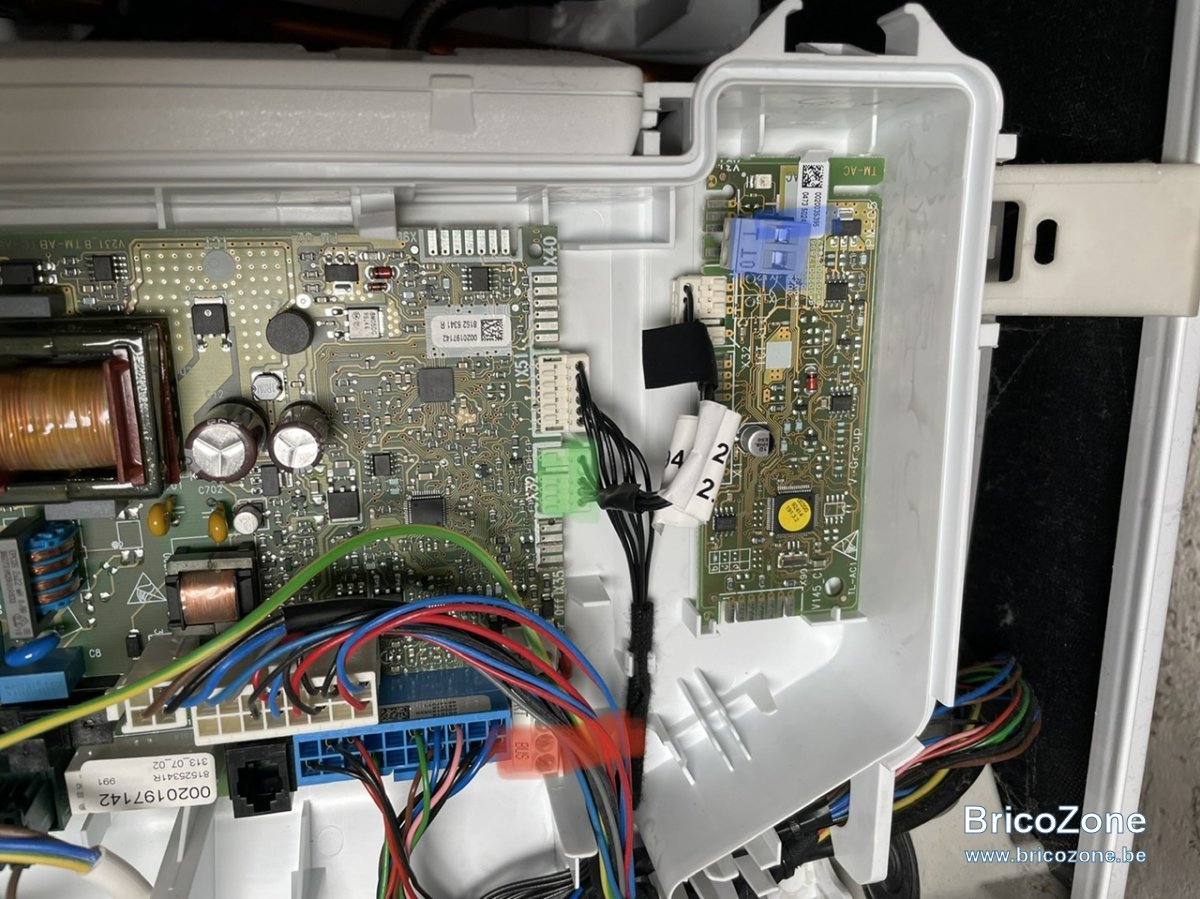

Poser la carte dans l emplacement prévu, déconnecter le module de commande existant sur les port ebus (surligne en rouge dans la photo)
Brancher la nouvelle carte sur le port X32 (surligne en vert)
Et connecter les 2 câbles du r8810 (surligne en bleu - j ai pris la photo avant de brancher les câbles)
En 4 minutes c était fait et rebranché…
(J avais déjà posé le module de communication R8810 au mur et préparé le câblage)

en resume les points importants :
- laisser les 2 connecteurs eBus de la carte non connectés
- brancher la carte d extension sur les connecteurs x32
- laisser le jumper (petit câble en les 2 bornes) sur le rt24v -> juste au dessus des 2 bornes eBus


Rallumer la chaudière, pas de messages alarmants…
Mettre le R8810 en mode de jumelage (appuyer 15s sur le bouton jusqu’à avoir une Led rouge lente), puis 5s pour jumeler l evohome.
Connexion du premier coup.

L eau chaude fonctionne, le chauffage aussi… espérons que ça reste comme ça.

J espère que ce message est le dernier dans ce sujet.
Si jamais quelqu’un tombe sur ce sujet et hésite à faire la modification, ça reste plus simple que de brancher un bdr91 et l alimenter.
J espère que je vais gagner en confort et si la facture descend en même temps tant mieux!

Geofff a dit:

J ai donc reçu la carte AWB 0020092426
reçu aujourd’hui à 17h10…

Cliquez pour agrandir...

Bonsoir,

Ce serait possible de savoir où vous l'avez achetée ? Je pense depuis plusieurs semaines à faire le grand saut pour brancher le Tado° sur notre Bulex, et vu la rapidité de livraison...

Hello,

Je l ai acheté sur https://www.badkamerwinkel.be/awb-thermoelegance-advance-opentherm-module-0020092426

Commandé mercredi vers 2h du matin et reçu ce vendredi ;-)

c est un des site le moins cher que j ai trouvé (avec du stock)

bonne chance et en cas de doute, n hésite pas à poster un message, j essayerai de t aider si je peux

Retour d'expérience après un premier weekend :
--> Enfin une température agréable dans les pièces à vivre. Auparavant, il y avait toujours une différence de température entre la cuisine / salon (2 radiateurs placés dans les coins opposés de cette grande pièce ouverte). Ce qui frappe le plus c'est la constance au cours de la journée. Les radiateurs sont, au pire, tièdes. (38°) Là où avant on passait de radiateurs froid à des radiateurs brulants.

Le weekend n'était certes pas glacial, mais la différence avec les jours précédents est frappante.

--> La chambre du bébé a une température vraiment constante alors que nous devions sans cesse augmenter le thermostat central pour mettre en route le chauffage et espérer que la chambre maintienne une température correcte.

--> Les fonctions d'optimisation : pour la mise en chauffe des pièces doit encore un peu s'améliorer (avec le temps il deviendra meilleur) mais à l'heure voulue, chaque pièce a la bonne température, j'ai déjà modifié les programmes pour spécifier encore mieux l'heure d'utilisation et non comme avec mon thermostat précédent : l'heure de mise en route du chauffage.
Pour le passage à une température plus basse (prochaine période), quasiment 2h avant le début de la période "nuit" (15°C), le thermostat indique que le chauffage ne se mettra plus en route pour ces zones car l'intertie thermique de la pièce est suffisante.

Pour le moment, je suis complètement bluffé par le système.
J'avais l'impression de vivre dans une maison avec un chauffage en permanence allumé et qui malgré tout apportait son lot d'inconfort. (malgrés nos efforts pour jouer avec les vannes, la t° du thermostat, déplacer le thermostat dans d'autres pièces plus froides, ...)
Ce weekend j'avais l'impression d'avoir une maison avec un chauffage fonctionnant assez peu, et quand il se mettait en route c'était en mode "ralentit" tout au plus.

Est-ce que ca va se traduire par une baisse de la consommation. Très certainement, mais même à consommation équivalente, je sauterais le pas encore une fois tellement le gain en qualité de vie est notable

Bonjour. Un retour sur ta consommation après quelques années? Merci
