Préparateur ECS Atlantic Conforto sur Bulex Thermomaster

Bonjour amis bricoleurs,

Je possède une chaudière gaz Bulex Thermomaster F28E sur laquelle j'ai raccordé un préparateur ECS Atlantic Conforto de 200 litres.

J'ai le kit électrique donc pas de souci en été avec les panneaux solaires.

Le circuit primaire du préparateur est raccordé aux collecteurs du circuit de chauffage. La chaudière fonctionne en mode chauffage uniquement.

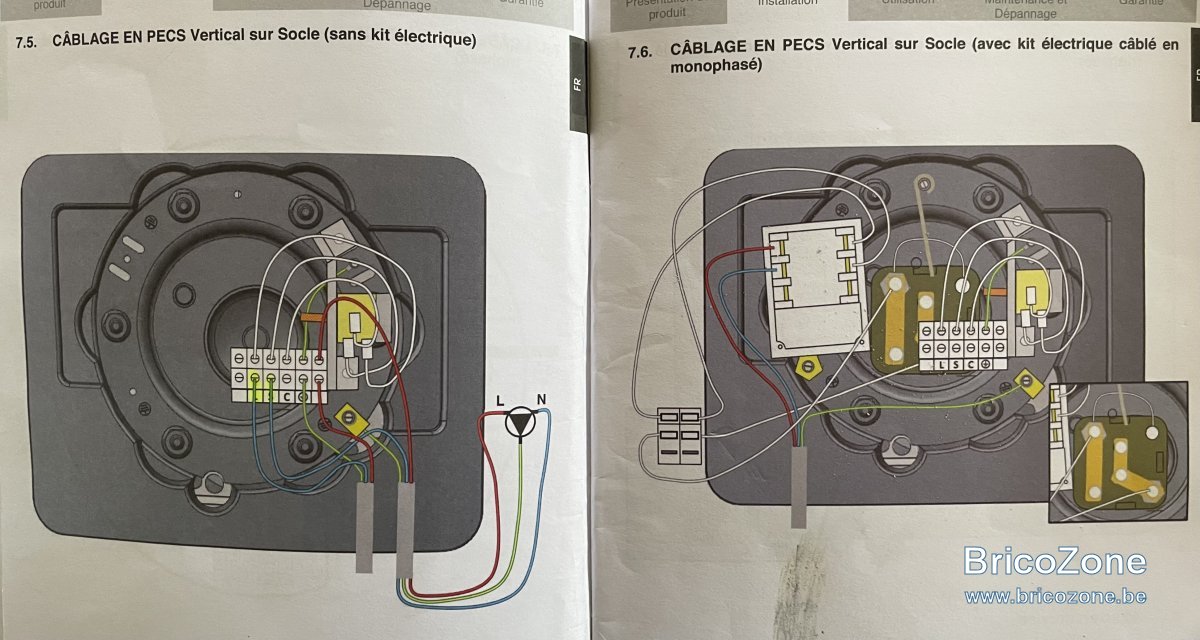

J'ai de l'eau chaude produite dans le ballon de 200 litres malgré le fait que je n'ai fait aucun raccordement électrique au réseau 230 V et à la pompe de charge comme le propose le schéma suivant à gauche. A droite, c'est le montage avec kit électrique. Je suppose donc que c'est logique puisque l'eau circule dans le serpentin du préparateur suite à la demande du thermostat d'ambiance du chauffage qui fonctionne plusieurs fois dans la journée. L'aquastat inverseur n'a donc aucune utilité.



Je compte néanmoins raccorder électriquement le préparateur à la chaudière et l'aquastat au réseau 230 V. Dans le mode d'emploi, Atlantic propose de raccorder l'aquastat à la pompe de charge de la chaudière. En 230 V donc (comme sur le schéma de gauche). C'est là qu'il y a un os.

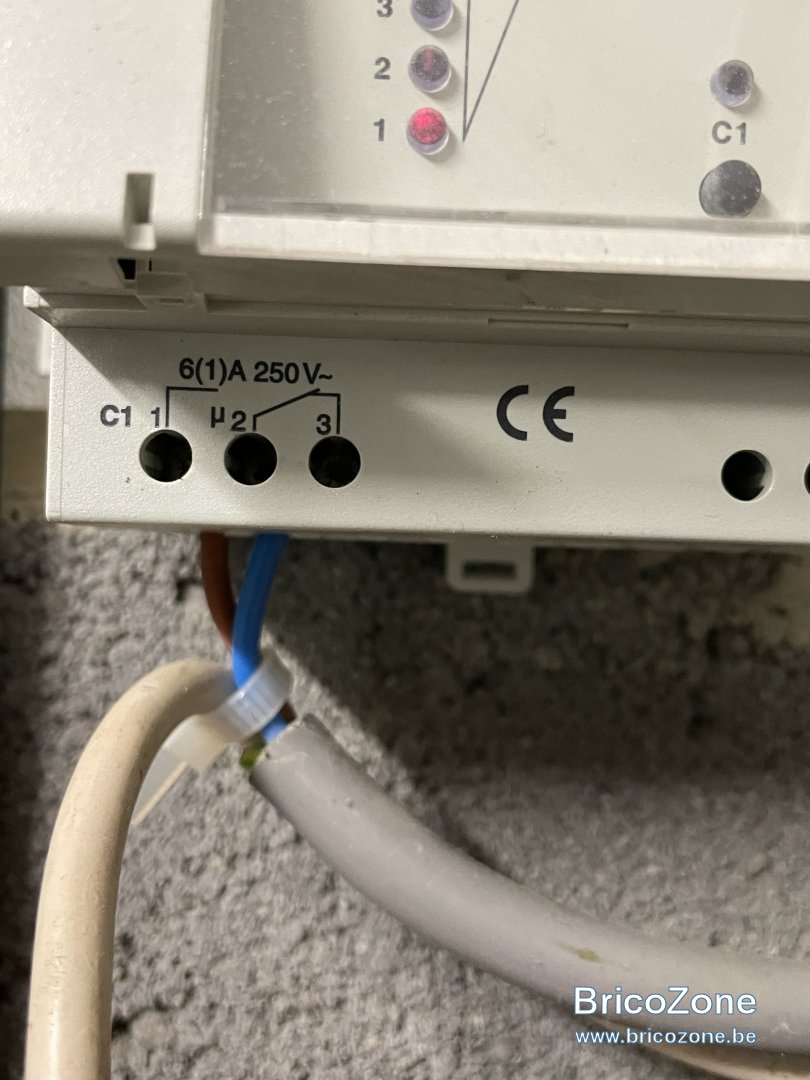

Je peux brancher les deux fils L et N de l'aquastat comme un thermostat ON/OFF au bornier de la chaudière (même si c'est du 230 V ?). Le récepteur HF du thermostat d'ambiance sort bien du 6A/250V et est raccordé au bornier de la chaudière comme thermostat ON/OFF. Mais que faire de la terre alors ? A la terre de la chaudière ?






Je compte par après diviser le circuit du retour de chauffage en 2 (chauffage et ECS) et monter une vanne motorisée sur le retour du chauffage (commandée par le thermostat d'ambiance) comme ça, en été, je peux laisser la chaudière allumée pour l'ECS si je ne veux pas utiliser le kit électrique du préparateur.

Il y peut-être une solution plus facile (ou pas ...) : raccorder le retour du préparateur à l'arrière de la vanne trois voies de la chaudière, condamner le départ eau chaude de l'échangeur à plaques mais je ne vois pas alors comment raccorder électriquement l'aquastat du préparateur à la chaudière et qu'elle sache que la demande d'ECS est exigée.

J'espère être clair Merci pour l'aide.

c'est beaucoup de complications, la ou un thermodynamique aurait été bien plus valorisant.
il faut un module de priorité sanitaire ainsi que V3V (pour le module je suppose que c'est intégré a la chaudière)
ainsi que les circulateurs ad-hoc

la page 10 de la notice indique boiler avec une FAS avec cette info :

Si La chaudiere FAS28E peut etre raccordee a un boiler exterieur. La vanne a 3 voies est integree a la chaudiere. Ce boiler peut être équipé d’une CTN ou d’un thermostat marche/arrêt. Dans ce cas, l’un et l’autre assurent la détection et la température de réglage. La température de départ maximale est de 87 degrés dans cette application.

https://www.bulex.be/downloads/tele...n/thermomaster28e-24evasefr-02-07-1167637.pdf

Oui il y a bien un module de priorité sanitaire et une vanne 3 voies puisqu'à l'origine la chaudière produisait de l'ECS. Mais pas suffisamment.

Je ne trouve pas que ce sont beaucoup de complications. Je voudrais simplement brancher l'aquastat du boiler sur la chaudière. Soit comme élément du circuit chauffage, soit en priorité sanitaire.

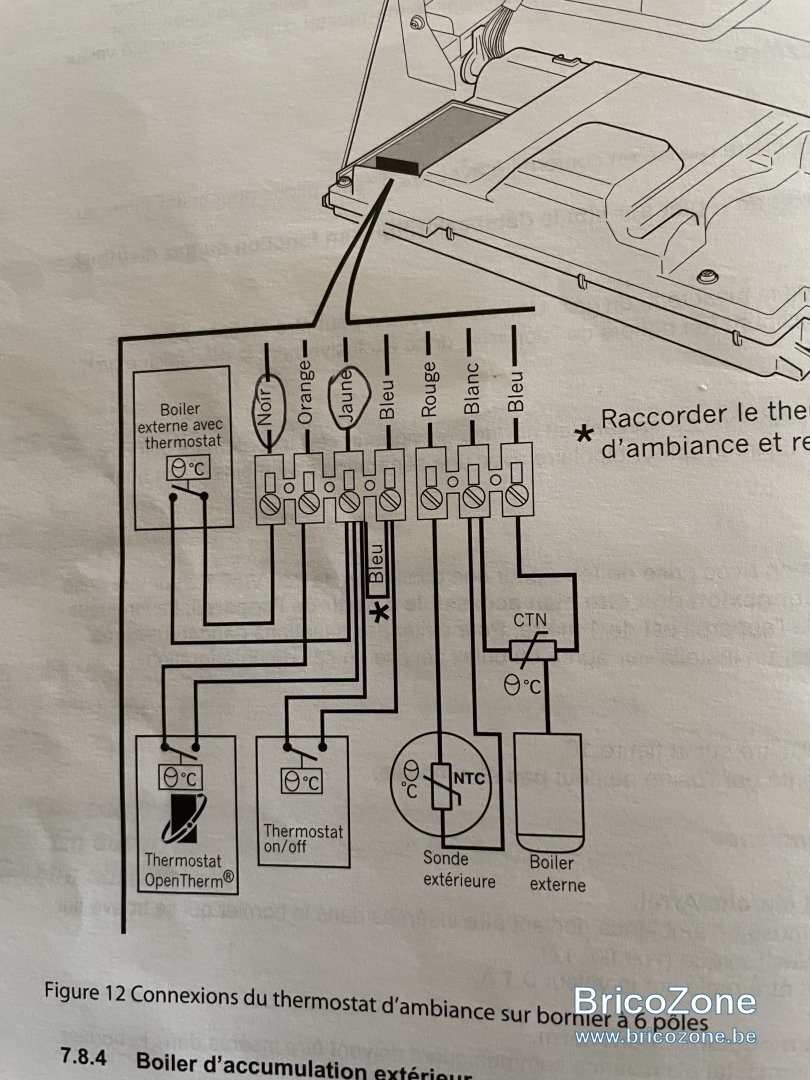

le paramètre 9 est a modifier, le thermostat est en noir - jaune et/ou la ctn blanc-bleu
l'aquastat doit s'ouvrir, s'il est mis sur noir-jaune, après la température de consigne (NF)

Donc je pourrais brancher directement les deux fils de l'aquastat à cet endroit-là ? Pas de souci de tension ?

Et pour l'échangeur à plaques alors ?

- Je raccorde le retour boiler à l'arrière de la vanne 3 voies

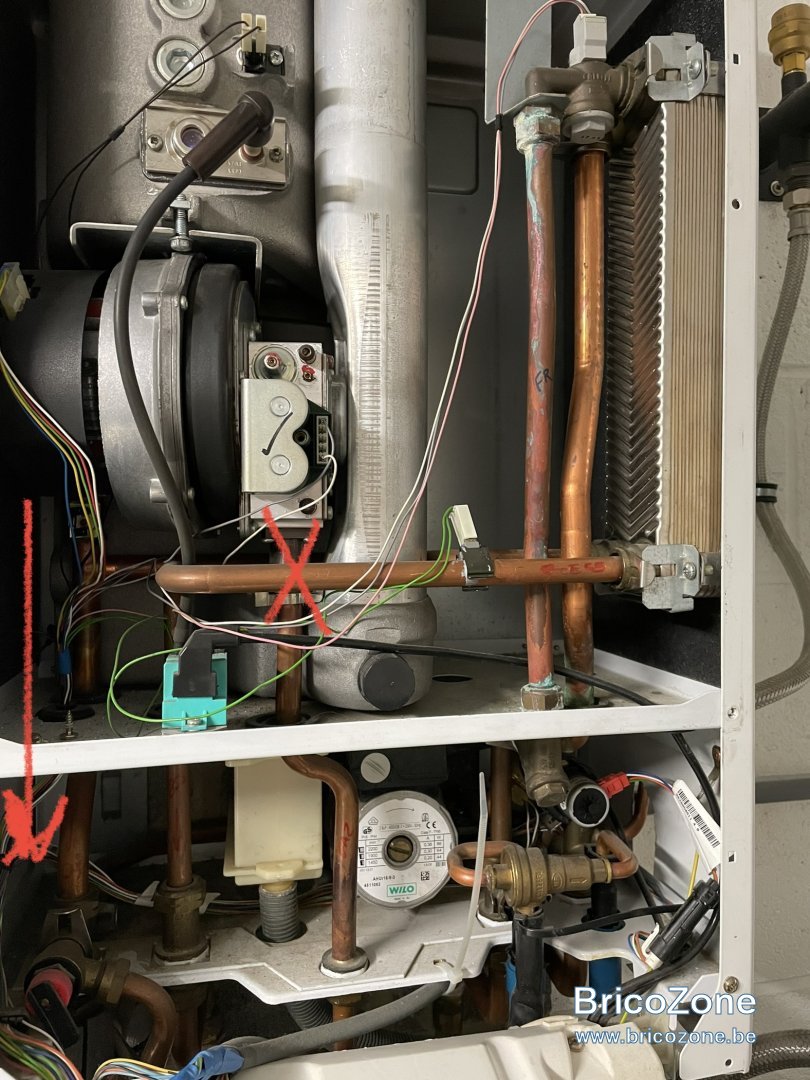

- Je supprime l'arrivée d'eau venant du corps de chauffe (comme sur la photo)




J'y pensais en première idée. Ca m'éviterait de mettre une vanne motorisée comme j'avais pensé

Et tant que j'y suis, je ne peux pas virer complètement l'échangeur à plaques ?

c'est bien ce que je disait, il y a effectivement une V3V mais c'est celle de la chaudière
je n'en ai aucune idée, si on utilise un préparateur ECS c'est avec le serpentin chauffage, donc le côté ECS est inactif

Et ça ne va pas ça ?

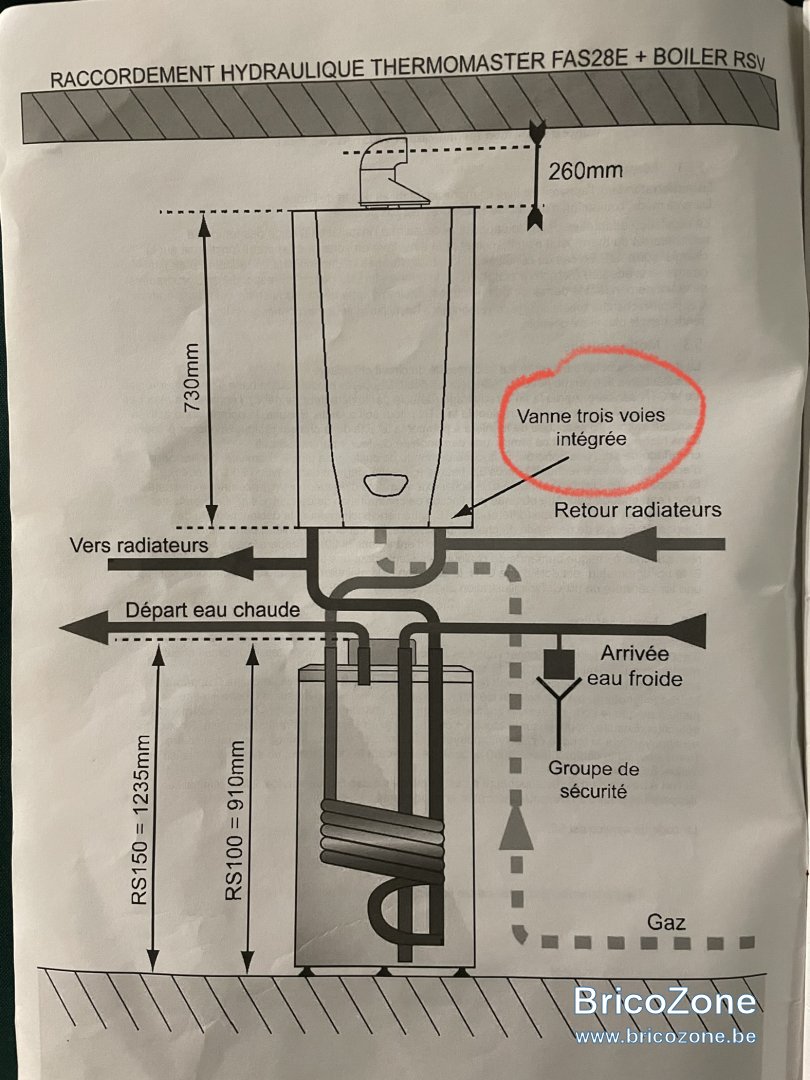

Car dans la notice (lien plus haut ou photo ici), on parle bien d'un raccordement à la vanne trois voies intégrées

il s'agit de la FAS28E !
il n'y a que 1 A-R chauffage

Oups oui

Celle-là n'est pas prévue pour l'ECS au départ je suppose. Mauvaise piste donc.

Pour faire le point de la situation : en hiver, pas trop de souci. Le circuit primaire du boiler est alimenté à la demande du thermostat d'ambiance du chauffage.

Pour l'été (hors utilisation du kit électrique), je peux couper la circulation dans le circuit de chauffage et brancher un minuteur programmable pour déclencher la chaudière mais alors la chaudière ne tient pas compte de la température atteinte par l'ECS puis l'aquastat n'est pas branché ...

Il n'y a pas moyen de brancher l'aquastat comme thermostat on/off sur la chaudière ?

Si le courant envoyé par l'aquastat est similaire à celui du thermostat d'ambiance, ça devrait aller non ?

Je comprend pas vous avez raccorder l ecs qui sort directement de la chaudiere vers le ballon? car avec un echangeur a plaque... le montage est fait coment car cette chaudiere est pas faite pour mettre un preparateur c est une instantanee

Le plus simple tu met un boiler thermodynamique ou electricque et tu fais un bypass que tu peu soite utiliser le boiler ou la chaudiere avec echangeur a plaque

Non ce n'est pas le plus simple. Je ne vais tout changer

Je n'ai pas raccorder l'ECS de la chaudière vers le boiler. D'ailleurs je ne produis plus de ECS avec la chaudière. Le boiler est raccordé au circuit de chauffage.

Merci pour vos réponses. J'avance dans ma réflexion.

La solution qui ressort est d'installer une vanne 3 voies avec un relais double contact :

l'aquastat du préparateur ECS commande (via le relais)
- la vanne 3 voies. Ce qui donne un "priorité sanitaire"
- la mise en route de la chaudière

Quel relais peut convenir ? Je ne trouve pas vraiment de référence.

Je répète que bon boiler thermodynamique est la solution ! Cette chaudière n'est même pas condensation à quoi bon !

La chaudière est bien sûr à condensation.

De plus, je n'ai aucune intention de changer de boiler.

Oui oups thermomaster j'étais sur un autre fil, pat contre elle doit avoir 15ans

C'est un mauvais bricolage qui ne te fera rien gagner

Je me disais aussi ...

Je voudrais quand même tester le branchement de l'aquastat sur la chaudière via un relais. Pour pouvoir faire circuler l'eau dans le boiler à certains moments.

Donc, je voudrais savoir quel relais mettre. Un relais avec un canal libre de potentiel. Mais quel modèle ?

Voir la puissance de la résistance

Non pas la résistance : l'aquastat
