Exigences GRD

Sebe

• 2 Septembre 2025

• #1

Bonjour,

Pour un chantier où le client a demandé un renforcement 80A en tétra, le GRD a ces exigences :

- Fournir un coffret 25d60 complet équipé d un sectionneur 125A (il sera posé en lieu et place du cpt par ORES)
- pose d'un câble de liaison en min 4x25² de type XVB (sans fil de terre Vert/Jaune) du coffret 25d60 jusqu au tableau à fusibles
- faire réceptionner son installation électrique par un organisme agréé pour la puissance demandée 400V Tétraphasé 80 au minimum

Cliquez pour agrandir...

Le compteur étant à 15m du coffret de distribution mais avec une liaison en 16² (en chape), je me demande si le GRD peut avoir ce genre d'exigence !? Est-ce que celui-ci n'est pas tenu à fournir à répondre à la demande du client en limitant l'ampérage à 80 ?

Merci pour votre avis



flashman

• 2 Septembre 2025

• #2

L'ampérage sera forcément limité à 80A... il ne vont certainement pas donner + pour le plaisir.

Le sectionneur, c'est toujours un 125A que l'on place, c'est le sectionneur de base. (Même pour un compteur 10A, on placerait un 125A)

Un sectionneur, c'est juste un "interrupteur", ce n'est pas lui qui détermine la puissance délivrée (c'est le rôle du disjoncteur ça... et celui-ci sera fourni et placé par le gdr avec le compteur).

Le sectionneur sert juste à accueillir le câble venant de la rue, et, permettre au GDR d'isoler l'installation du reste du réseau.

Ce qu'il exige ici est logique et ultra classique, c'est la base. Et de toute manière, il exige ce qu'il veut, il a un monopol (vous ne respectez pas les prescriptions, vous n'aurez pas de courant, c'est tout).



Dernière édition: 2 Septembre 2025

Cory

• 2 Septembre 2025

• #3

Bonjour,
Si le GRD le dit, il faut le faire.
Et ce n'est pas parce qu'il exige un sectionneur 125 Am (pouvoir de coupure de ce sectionneur qui est en fait un interrupteur et non un disjoncteur) qu'il n'aurait pas un disjoncteur de branchement de 80 Am.



Sebe

• 2 Septembre 2025

• #4

Si le client a demandé un renforcement 80A, pourquoi exiger un 25² ?
Je pense que la seule solution sera de placer un tableau intermédaire avec un diff en 125A et un disjoncteur de 80A.

Merci pour vos réponses



Cory

• 2 Septembre 2025

• #5

Sebe a dit:

Si le client a demandé un renforcement 80A, pourquoi exiger un 25² ?

Cliquez pour agrandir...

En cas de renforcement de compteur il ne faudra pas remplacer la colonne.
Et pourquoi placerait-il un disjoncteur de 125Am ?



flashman

• 2 Septembre 2025

• #6

Parce qu'il compte toujours une section en + (16, c'est max 80A, c'est trop juste, ils laissent toujours du rab... 25 est la section standard suivante et permet de limiter les pertes).

Si vous demandez un compteur 63A, ils demanderont aussi du 16, pas du 10.

Il faut juste un différentiel 80A, rien d'autre, pas besoin de disjoncteur ni de différentiels 125A... Les 125A c'est juste le sectionneur, pas le disjoncteur gdr, faut se le retirer de la tête, il n'a rien à voir avec la puissance fournie.



Dernière édition: 2 Septembre 2025

Sebe

• 2 Septembre 2025

• #7

flashman a dit:

Il faut juste un différentiel 80A, rien d'autre, pas besoin de disjoncteur ni de différentiels 125A... Les 125A c'est juste le sectionneur, pas le disjoncteur gdr.

Cliquez pour agrandir...

Pas besoin de protéger le câble ?



flashman

• 2 Septembre 2025

• #8

Le câble est protégé par le disjoncteur compteur qui est un 80A ... En remettre un est inutile s'il n'y a que le différentiel dans le coffret.


Si plusieurs départs du coffret, alors, là, effectivement, il vaut mieux mettre un disjoncteur par ligne (pour pouvoir isoler chaque partie).



Sebe

• 2 Septembre 2025

• #9

flashman a dit:

Le câble est protégé par le disjoncteur compteur qui est un 80A ... En remettre un est inutile s'il n'y a que le différentiel dans le coffret.

Cliquez pour agrandir...

Dans ce cas, puis-je demander de placer un 16² ?



Cory

• 2 Septembre 2025

• #10

Non, il faut suivre les exigences du GDR.
Mais vous ne risquez rien à le demander.



flashman

• 2 Septembre 2025

• #11

Non. Ils ont déjà donné leur exigence qui est tout à fait normale et classique.

Vous pouvez mettre du 16 après le différentiel si ça vous chante et qu'il n'y a pas trop de longueur, mais, pas pour sortir du compteur (et attention qu'il faut du XGB si installation pro ou recevant du public).

Le câble entre le compteur et le différentiel doit obligatoirement être d'un seul tenant.



twautele

• 2 Septembre 2025

• #12

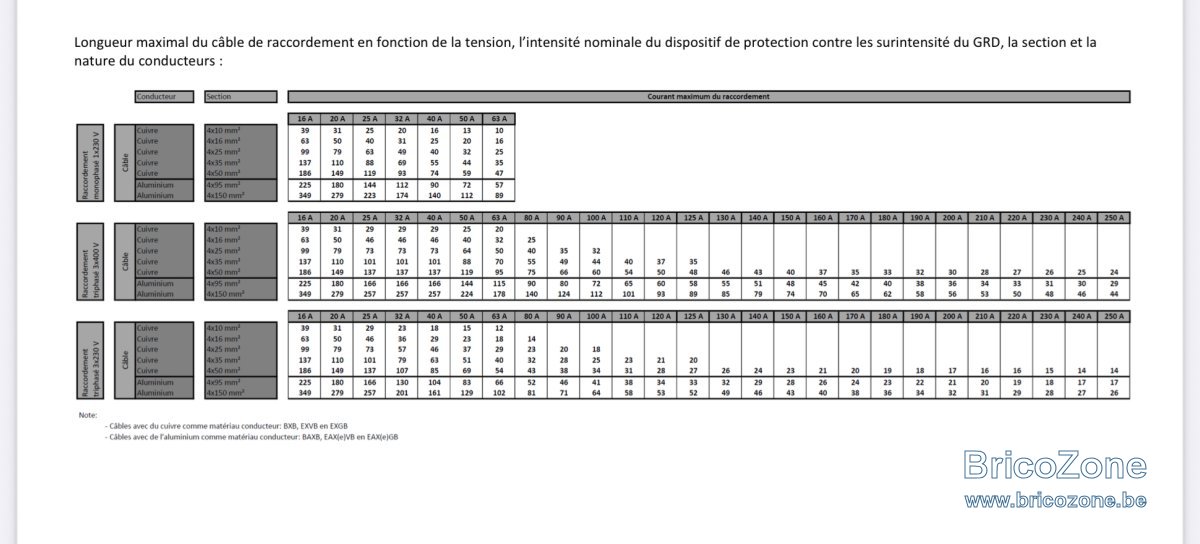

D’après le tableau de synergrid c1/107, 16 carrés devrait suffire :



flashman

• 3 Septembre 2025

• #13

Ben oui, je l'ai dis, et, expliqué pourquoi... Mais, c'est eux qui décident.
Ils mettent toujours la taille au-dessus et ce n'est pas plus mal (16 c'est maximum 80A, ça limite la chute de tension, et, ça permet une augmentation si nécessaire)

Ce n'est quand-même pas plus mal.


Mais pourquoi tenir tant à mettre du 16...? Si ils le font, il y a de bonnes raisons...


De toute façon, je doute que le câble actuel soit un XGB 4X16 et qu'il soit assez long pour rejoindre le nouveau compteur (il faut laisser minimum 1 mètre dans le coffret compteur).

Le coffret avec le différentiel se place de préférence au plus près du compteur... faut max 3 mètres de câble, on s'en tape de la section qu'ils demandent.



Dernière édition: 3 Septembre 2025
