Préparation placement de compteurs

Bonjour tout le monde,

Histoire d'être sûr, j'aimerai soumettre les différentes étapes dont la finalité est de placer 4 compteurs dans les communs d'un immeuble de rapport.


Pose d'un panneau bois lamellé 18mm de taille suffisante (L=120 - H=100) (surface murale irrégulière)
Pose de 4 coffrets 25D60 l'un à côté de l'autre (modèle vynckier)
Réalisation de percements latéraux entre chaque coffret pour y faire passer les VOB 25mm²
Pose dans chaque coffret en bas à gauche d'un interrupteur sectionneur 4P 125A (modèle ABB OT125F4N2)
Pose d'un bloc de "raccordement multifonctionnel" (1 seule ref chez Sébéo??? => MBTMULTI )
Pose en dessous de chaque compteur d'un tableau divisionnaire 8mod avec 1 différentiel 40 300 4P. (Placement du tableau contre le coffret compteur autorisé? Ou espace à prévoir?)

Tirage d'un 4x35mm² EXVB du réseau vers le rack de compteurs - Laisser 1m de mou dégainé
Réaliser la liaison entre le bloc de raccordement et chaque sectionneur en VOB 25mm² (VOB de couleur correspondante, utilisation des fils d'un exvb 25² ?)
Mise en attente d'un câble de liaison XVB min 4x10² connecté au tableau divisionnaire et en attente dans chaque coffret (réutilisation du 25²??)
Le GRD réalise logiquement : la connexion du 35² au bloc de raccordement, la connexion entre le sectionneur et le compteur et la connexion du câble de liaison en attente sur le compteur et allant vers le tableau client.

Faut-il poser un interrupteur général 250A???Je vois cela noté sur un papier du Grd mais pas sur un autre.

En dessous des compteurs se trouvera un tableau 8 modules pour relier les installations déjà existantes. Peut-il être contre le compteur? Est-ce un tableau devant être scellable?
Les tableaux sont : appartement 1,2,3 et communs.
Communs avec 1dif 300 40 2P et 3 disjoncteurs : Cave, éclairage escalier, centrale incendie.

Aurais-je oublié quelque chose...
J'en suis sûr.

Merci et bonne journée!

L'entreprise ne vous a-t-elle pas donné un schéma de ce que cela devrait être ? Il y a généralement aussi un boîtier contenant un grand interrupteur qui est utilisé par les pompiers pour mettre le bâtiment hors tension en cas d'incendie ou de fuite de gaz.

Normalement, Ores doit vous informer des travaux à faire.

J'ai dû remplacer un compteur unique pour l'ensemble d'un immeuble par 1 compteur commun et 3 compteurs individuels. Ores m'a fait installer un bloc de LxH 3x2 avec un vide et un interrupteur général 250A.

Ce ne sont pas des éléments individuels, mais un bloc prémonté en usine (et assez cher...) Inutile d'acheter les éléments séparément...

Il y a sans doute une question de place aussi. Mais de toute façon, les 25D60 sont raccordés par des barres de cuivre et c'est monté en usine par bloc.

Ores est venu monter ce genre de bloc chez moi tout dernièrement, et c'était monté sur cadre. Le cadre a été écarté du mur avec des pièces de récup' (morceaux de tube TL)

Je ne suis pas sûr qu'un seul tableau soit indiqué pour reprendre tous les compteurs... (ai-je compris?) Perso, j'ai mis des petits tableaux individuels avec le diff de 300mA et le 40A de protection de la colonne.

Le bas du bloc 25D60 doit être minimum à 50cm du sol, et les tableaux individuels ont dû être remontés à 1m80 (en réalité, 1m75 et ils ont fait l'installation.

Il faut un peu de place entre le bloc de 25D60 et les petits tableaux

Le fil entre le petit tableau et le bloc doit être en XGB 4x10, et mesurer 1m pour les compteurs de la rangée du haut et 1m80 pour la rangée du bas (si tu as deux rangées)

Si tu ne mets pas un fil en XGB, ils en mettront un de 10cm, et une boite de dérivation, et tu pourra les faire revenir au coût de 80€ par compteur (prix d'il y a des années...)

Géronimo a dit:

Normalement, Ores doit vous informer des travaux à faire.

J'ai dû remplacer un compteur unique pour l'ensemble d'un immeuble par 1 compteur commun et 3 compteurs individuels. Ores m'a fait installer un bloc de LxH 3x2 avec un vide et un interrupteur général 250A.

Ce ne sont pas des éléments individuels, mais un bloc prémonté en usine (et assez cher...) Inutile d'acheter les éléments séparément...

Il y a sans doute une question de place aussi. Mais de toute façon, les 25D60 sont raccordés par des barres de cuivre et c'est monté en usine par bloc.

Ores est venu monter ce genre de bloc chez moi tout dernièrement, et c'était monté sur cadre. Le cadre a été écarté du mur avec des pièces de récup' (morceaux de tube TL)

Je ne suis pas sûr qu'un seul tableau soit indiqué pour reprendre tous les compteurs... (ai-je compris?) Perso, j'ai mis des petits tableaux individuels avec le diff de 300mA et le 40A de protection de la colonne.

Le bas du bloc 25D60 doit être minimum à 50cm du sol, et les tableaux individuels ont dû être remontés à 1m80 (en réalité, 1m75 et ils ont fait l'installation.

Il faut un peu de place entre le bloc de 25D60 et les petits tableaux

Le fil entre le petit tableau et le bloc doit être en XGB 4x10, et mesurer 1m pour les compteurs de la rangée du haut et 1m80 pour la rangée du bas (si tu as deux rangées)

Si tu ne mets pas un fil en XGB, ils en mettront un de 10cm, et une boite de dérivation, et tu pourra les faire revenir au coût de 80€ par compteur (prix d'il y a des années...)

Cliquez pour agrandir...

Bonjour !

J'ai justement le document d'Ores que j'ajoute ici.

Quand il est mentionné d'un seul tableau pour reprendre tous les compteurs, je ne vois pas trop ce dont il est question. Je pars du principe de placer sous chaque compteur un tableau avec diff. Sauf l'un d'eux qui sera équipé pour alimenter les communs, cave et centrale incendie (immeuble de rapport).

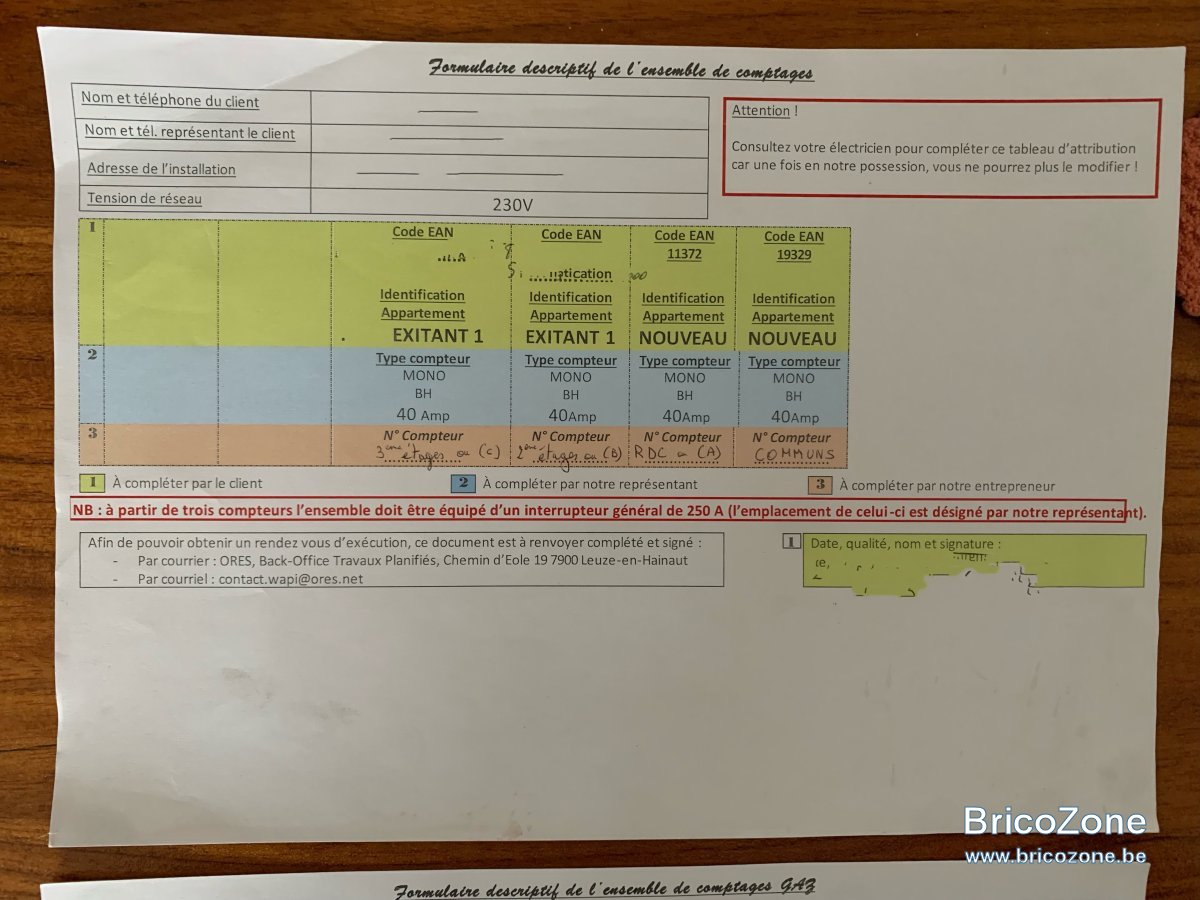

Une de mes questions était ceci : "Faut-il poser un interrupteur général 250A???Je vois cela noté sur un papier du Grd mais pas sur un autre"
Donc le document formulaire descriptif parle du sectionneur 250, le croquis entrepreneur non.
Et si maintenant un sectionneur 250 est nécessaire, je place cela dans un autre 25d60????

Dans le document placé par Twautele, il est mentionné que l'on doit passer par un assemblier. Est-ce une obligation? Cela dit, le document est de Sibelga et non Ores.

Merci pour les infos ceci dit

Pour 4 compteurs, oui, il faut le sectionneur.
Mais, comme il a déjà été dis, dans ce cas, ce sont des blocs-compteurs qu'il faut (ça ne sert à rien d'acheter des 25D60 séparés).

Il faut un coffret par compteur. Non, ils ne doivent pas être scellables.

flashman a dit:

Pour 4 compteurs, oui, il faut le sectionneur.
Mais, comme il a déjà été dis, dans ce cas, ce sont des blocs-compteurs qu'il faut (ça ne sert à rien d'acheter des 25D60 séparés).

Il faut un coffret par compteur. Non, ils ne doivent pas être scellables.

Cliquez pour agrandir...

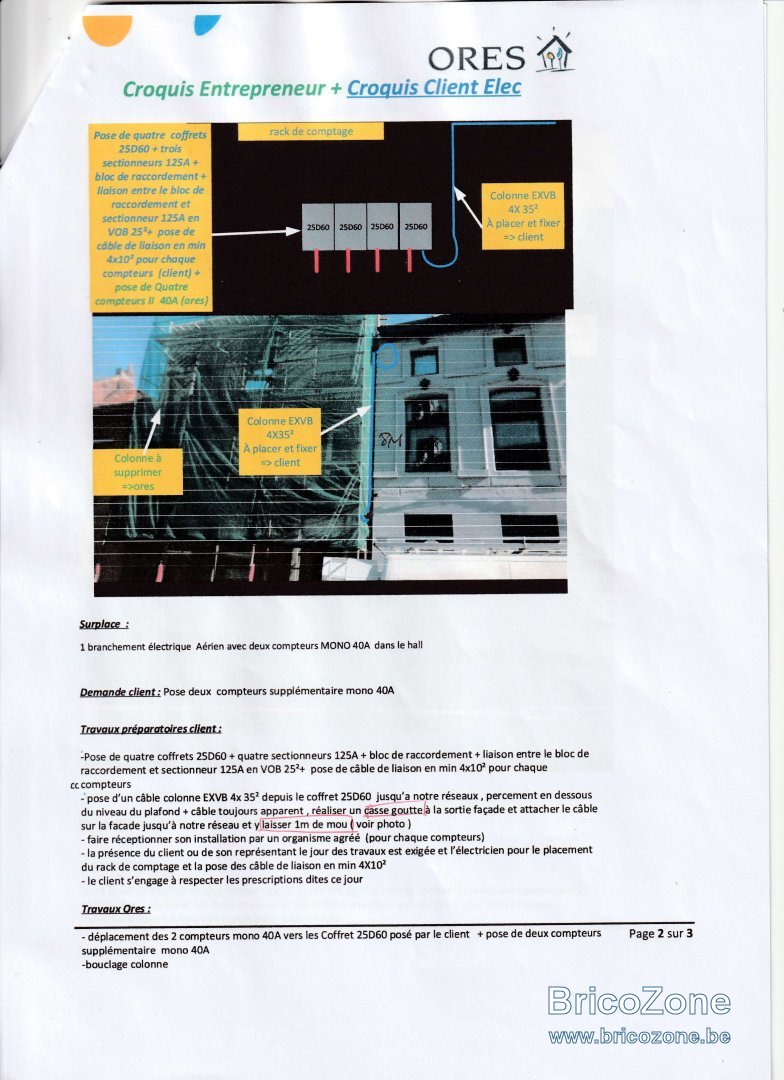

Cela change tout! Pourquoi de leur côté Ores ne mentionnent pas ce "petit détail" dans le croquis entrepreneur qui se doit d'être personnalisé?
Du coup, je dois alors m'orienter vers une entreprise chargée d'assembler le tout si je comprends bien.

Combien de compteur avez-vous? Sont-ils dans des 25D60?

Si je comprends, vous avez deux compteurs actuellement, et vous en demandez 2 de plus. Sur le dessin de Ores, il n'y a pas de sectionneur 250A, du genre qui prend un 25D60 à lui tout seul.

Géronimo a dit:

Si je comprends, vous avez deux compteurs actuellement, et vous en demandez 2 de plus. Sur le dessin de Ores, il n'y a pas de sectionneur 250A, du genre qui prend un 25D60 à lui tout seul.

Cliquez pour agrandir...

2 sont actuellement présents.
2 sont à ajouter.
Et effectivement, aucune mention du 250A

C'est très bizarre. J'avais un compteur et voulais en rajouter 3. Ils m'ont imposé un rack de 6 avec un interrupteur de 250A (et donc un 25D60 vide...)

Il est clairement marqué en rouge sur leur document qu'il faut le sectionneur si plus de 3 compteur.


Le rack pour les compteurs, n'importe quel fournisseur sait le fournir sur commande.


Et le croquis entrepreneur, c'est juste ce qu'il a envoyé pour la demande de compteur, rien d'autre... C'est le gdr qui détermine ce qui est nécessaire, certainement pas l'entrepreneur (maintenant, il aurait dû malgré tout être au courant logiquement...)

Ils disent bien plus bas que c'est un rack de comptage dans les travaux préparatoires.

Le schéma Ores est clair: 4 25D60
L'explication est claire: 4 25D60 avec chacun son interrupteur 125A
De ce rack, on part vers un bloc avec un sectionneur 125A
Rien n'est cohérent.
Les instructions sont bourrées de fautes.
Je demanderais des explications supplémentaires et des confirmations...

Apparemment, chez Ores 4 compteurs, on peut le faire soi-même. A partir de 5, on doit obligatoirement commander un rack.


Pour 3 ou 4.
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://media.ores.be/ores-cms/u0vhjlme/e-05-pr%C3%A9paration-de-l-emplacement-de-3-ou-4-compteurs-%C3%A0-l-int%C3%A9rieur-du-b%C3%A2timent-fr.pdf&ved=2ahUKEwjhuYLI95uKAxULUqQEHY81BhcQFnoECBUQAQ&usg=AOvVaw2W834KeaIbHrgxXOfx35vM

A partir de 5
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://media.ores.be/ores-cms/rmdixnyw/e-06-pr%C3%A9paration-de-l-emplacement-%C3%A0-partir-de-5-compteurs-%C3%A0-l-int%C3%A9rieur-du-b%C3%A2timent-fr.pdf&ved=2ahUKEwiG4Kv09ZuKAxWoQ6QEHavGG2kQFnoECCIQAQ&usg=AOvVaw0xiuHPCIsHb4BATRPUMMGN


Le sectionneur 250A

https://www.cooselec.be/tec120556.html


25S60 et 25D60, c'est la même taille, on utilise le même sectionneur peut importe le compteur.

Chez Sibelga et Resa, à partir de 3, il faut un rack. Je ne savais pas que chez Ores, ce n'était pas le cas.

Bonjour à tous,

Roulement de tambour.....

On peut monter soi-même à la chaine les 25d60, 4 maximum, au delà il faut placer un inter-sec de 250.
C'est ainsi depuis 2 ou 3 ans chez Ores.

Juste une bête question qui me vient maintenant ceci dit : Dans les communs vis-à-vis de la norme incendie, une goulotte DLP Legrand doit-elle être sans halogène ou est-ce toléré?
J'ai un rapport incendie mais ils me relancent vers les normes NBN, hors je ne suis plus à jour depuis 2019.


Bonne journée!

Salut ! C'est en tout cas pas piqué des vers pour un truc dont on ne devrait jamais avoir à se servir !
Seulement 650 à 850 € TTC pour une belle armoire en plastic vitrée et un sectionneur manuel :
Merci à Cooselec pour la doc ! Ciao.
