Fabrication chauffe eau solaire

Dans le forum Piscine - par florent666 le 23 Mai 2020

  1. florent666

    florent666 36 ans, Luxembourg

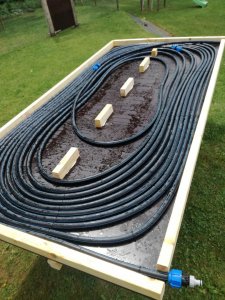

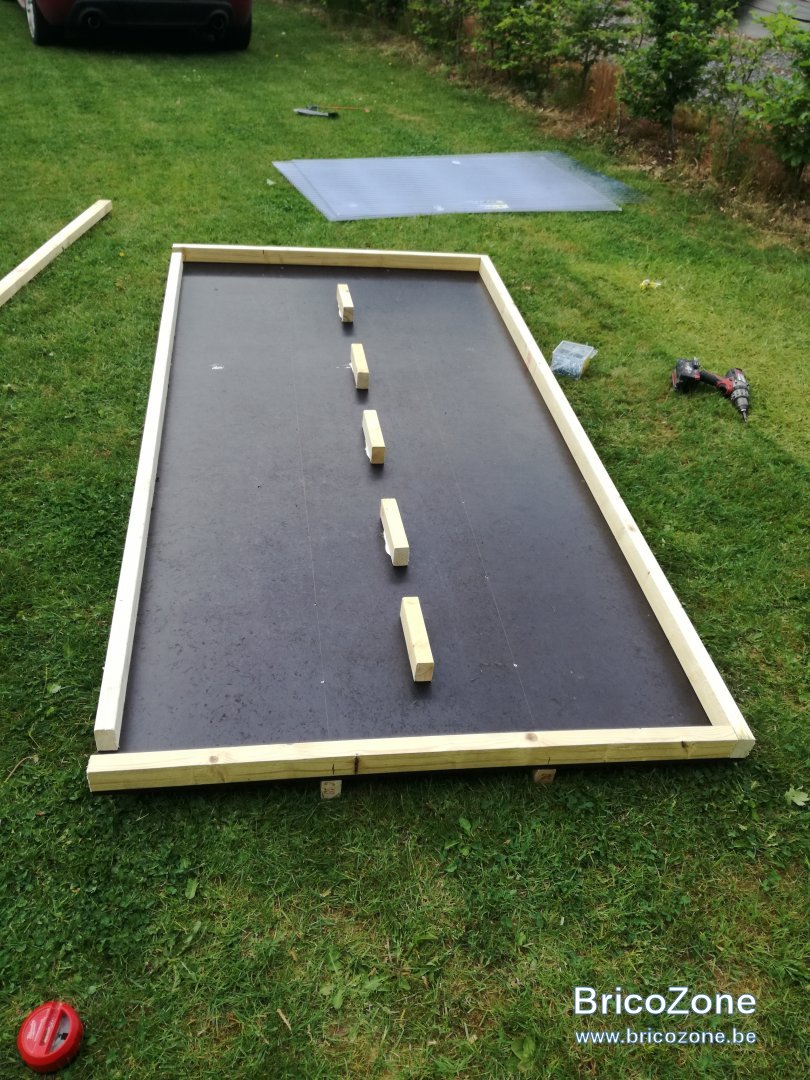

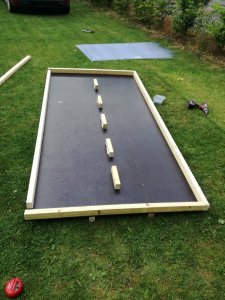

    Salut tt le monde,voici ma réalisation du jour. En espérant les beaux jours pour pouvoir le tester . IMG_20200523_151522.jpg IMG_20200523_131432.jpg IMG_20200522_162409.jpg
    Pour le raccorder à la piscine je vais simplement utiliser une pompe vide cave plongée dans la piscine.

    florent666 , 23 Mai 2020
    #1
  2. bubu106

    bubu106 43 ans, Brabant Wallon

    Il faudrait faire des mesures, température a l'entrée et a la sortie pour connaître l'efficacité.
    Combien de mettres de tuyaux, le diamètre et le prix svp merci:)

    bubu106 , 23 Mai 2020
    #2
  3. florent666

    florent666 36 ans, Luxembourg

    Je ferai ça quand je remplirai la piscine :cool:

    Niveau mettre je dirais entre 30 et 40 m (j'ai pas mesurer) récupération d'un chantier, question prix (gratuit pour la même raison), c'est du tuyau de chauffage sol de 20mm.

    J'ai utilisé une plaque de bétonplex de 12mm 125 * 250 cm et pour le tour des SLS 38*58 mm + 2 renfort en dessous.

    florent666 , 23 Mai 2020
    #3
    bubu106 aime ça.
  4. Dimm

    Dimm Namur

    Ça ma fait penser à cette vidéo fabrication avec des vieux frigo, il y a aussi des tutos papiers sur le net ...

    Dimm , 23 Mai 2020
    #4
  5. pilou_face64

    pilou_face64 70 ans, France

    À ta place je vérifierai la température sous la dalle plastique qui remplace le verre d'un capteur thermique tu pourrais être surpris surtout si tu poses le tube PE sur un isolant. Il risque de ne pas aimer. Mieux vaut ne pas enfermer le tube dans un caisson ou alors passer sur tube cuivre.
    Bonne réussite

    pilou_face64 , 24 Mai 2020
    #5
  6. goupilmanu

    goupilmanu 44 ans, Luxembourg

    Petite question : est-ce que la vitesse et le volume de débit influe sur le résultat final ( la température de la piscine ) ? A surface de panneaux égal

    goupilmanu , 24 Mai 2020
    #6
  7. wspboy

    wspboy Brabant Wallon

    Oui.
    L'eau tiède en passant va capter les calories dans le tuyau et se réchauffer.
    Plus le débit est élevé, moins longtemps l'eau sera en contact avec le tuyau.

    wspboy , 24 Mai 2020
    #7
  8. goupilmanu

    goupilmanu 44 ans, Luxembourg

    oui , d'accord mais comme plus de volume d'eau passe ?

    c'est bien le résultat final que je demande, par exemple la piscine serait a 27 degrés avec une pompe , si tu prend une autre pompe qui envoie deux fois plus de volume, la température de la piscine serait plus basse selon toi ?

    goupilmanu , 24 Mai 2020
    #8
  9. didier7940

    didier7940 Hainaut

    sans vouloir casser l'ambiance ...
    il y a bien longtemps , j'avais élaborer ce genre de chose :
    une pipe 4 en 1 avec 4 x 20m de tuyau 25mm noir ( 80m au total ) réparti en serpentin sur le toit plat de l'abri de jardin ( rofing bien chaud au soleil ) ...
    avec un bi pas pour réguler le débit ...
    résultat : bof bof , après 2ans j'ai acheté une pompe à chaleur :cool:
    deux raisons principales :
    a ) rendement très limité ...:worried:
    b ) il fallait attendre 2 voir 3 jours de plein soleil pour monter de quelques degrés ; donc 1er jour = on va pas dans l'eau ; 2ème c'est pas encore ça ; 3ème ça va et 4ème il pleut :(

    sauf si c'est pour 3m³ :joy:, moi c'était , à l'époque 20m³ ...

    didier7940 , 24 Mai 2020
    #9
    espiritu pampa et Khali aiment ça.
  10. Joma

    Joma 58 ans, Luxembourg

    Bonjour

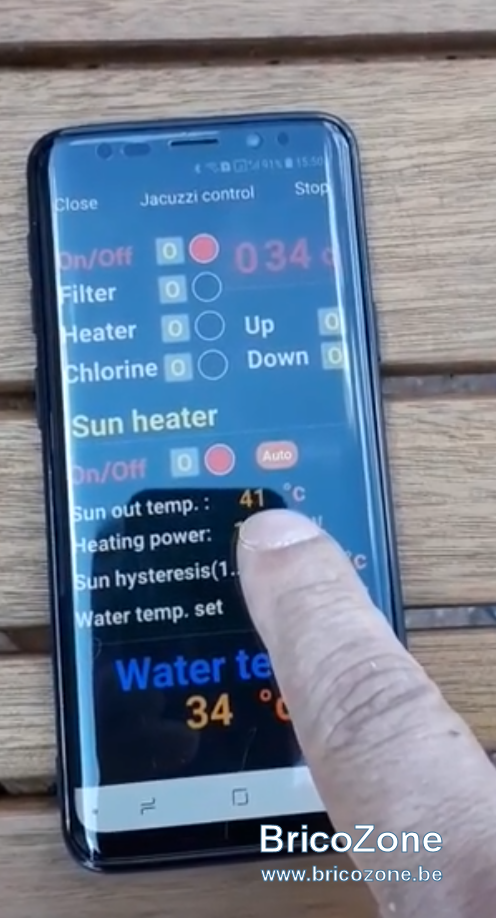

    Pour info, j'ai réalisé qqch de similaire : 150m de tuyau alimentaire socarex 1/2" simplement poses sur un toit plat (couvertute en EDPM) superficie couverte par le serpentin environ 6m2 effectifs. Puissance fournie 2kw par temps bien ensoleillé et température ext min 20 degrés. Ce qui donne un rendement de 33% environ . J'ai utilisé une pompe de 15 m de hauteur d'eau ce qui permet un débit de 250 l/hr environ. Différentiel de température de 6 a 7 degrés max . Utilisé pour un jacuzzi Intex de 800 l possibilité d'augmenter la température de 2 degrés par heure ( soit l'équivalent de 2000w). Voir photo des mesures sur appli maison développée pour gérer le jacuzzi a distance


    Joma , 24 Mai 2020
    #10
    Gegen et bubu106 aiment ça.
  11. florent666

    florent666 36 ans, Luxembourg

    C'est juste pour chauffer une piscine ronde de 3 m3 donc normalement ça devrait suffire :cool: pour gagner qqu degrés et dire d'utiliser la piscine un peu plus.

    florent666 , 24 Mai 2020
    #11
  12. Joma

    Joma 58 ans, Luxembourg

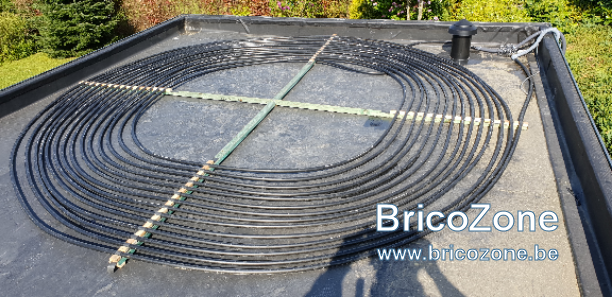

    J'ai trouvé une photo du capteur en construction... 75€ de tuyau et a peine qq heures de travail pour un rendement de 30%...


    Joma , 24 Mai 2020
    #12
  13. florent666

    florent666 36 ans, Luxembourg

    Bête question mais 30% c'est bcp? je n'en ai aucune idée o_O

    florent666 , 24 Mai 2020
    #13
  14. Joma

    Joma 58 ans, Luxembourg

    @ florentin... Attention a ne pas avoir de débit de pompe trop élevé pour un min d'efficacute...et au fait qu'il s'agit d'une pompe 230 v en présence de personnes... Danger ! Ou prévoir defferentiel 10 mA.
    Sinon environ 3 M2 ... Possible d'en tirer 1000 W max par beau temps donc 3 a 4hr pour élever la température de 3000 litres de 1 degré...

    Joma , 24 Mai 2020
    #14
  15. Joma

    Joma 58 ans, Luxembourg

    Non 30% c'est pas fameux... Un capteur thermique super efficace est capable de monter jusqu'à 80% (tuvesa videcetc...) Le projet présenté dans la vidéo avec grilles de réfrigérateur et caissons avec vitres... 50%

    Joma , 24 Mai 2020
    #15
    Yucatan aime ça.
  16. alfie

    alfie 48 ans, Luxembourg

    Petite question sur le sujet: Quelq'un a t il déjà essayé d'utiliser des panneaux solaires thermiques rigides de récupérations installés en parallèle afin de chauffer une piscine en y faisant passer directement l'eau de la piscine au lieu de l'eau glycolée au travers d'un échangeur?

    alfie , 24 Mai 2020
    #16
  17. florent666

    florent666 36 ans, Luxembourg

    A défaut d'être efficace je me serai occuper pendant le confinement lol. je reviens vers vous qd je l'aurai tester :cool:

    florent666 , 24 Mai 2020
    #17
  18. leval

    leval 32 ans, Hainaut

    leval , 24 Mai 2020
    #18
  19. koreon

    koreon Namur

    Comme il coupe le tuyaux du vieux frigo sans préciser qu'il faut récupérer les gaz :sob:
    Vouloir sauver la planète mais injecter du fréon dans atmosphérique :oops:

    koreon , 24 Mai 2020
    #19
    fgalette, Gegen, dhta et 1 autre personne aiment ça.
  20. entraxe

    entraxe Luxembourg

    Et en cas de perte de jus, la piscine se transforme en friteuse géante, non ?

    entraxe , 24 Mai 2020
    #20
