Faisabilité escalier

M

Merielen

• 31 Mai 2021

• #1

Bonjour,
Je suis complétement novice sur le sujet "escalier" mais nous allons construire et la faisabilité de l'escalier devient un point crucial. J'ai essayé d'utiliser stair designer mais il semble me dire que mon projet n'est pas possible. Voici les contraintes:
On souhaite avoir un escalier 2 quart tournant, avec ou sans pallier peut importe.
Tremie :3.15m
hauteur sous plafond: 2.50m
hauteur jusqu'à l'étage: 3.17m
Style limon central.
Est-ce quelqu'un pourrait m'aider pour avoir une visualisation de l'escalier, et surtout est-ce qu'il est réalisable?

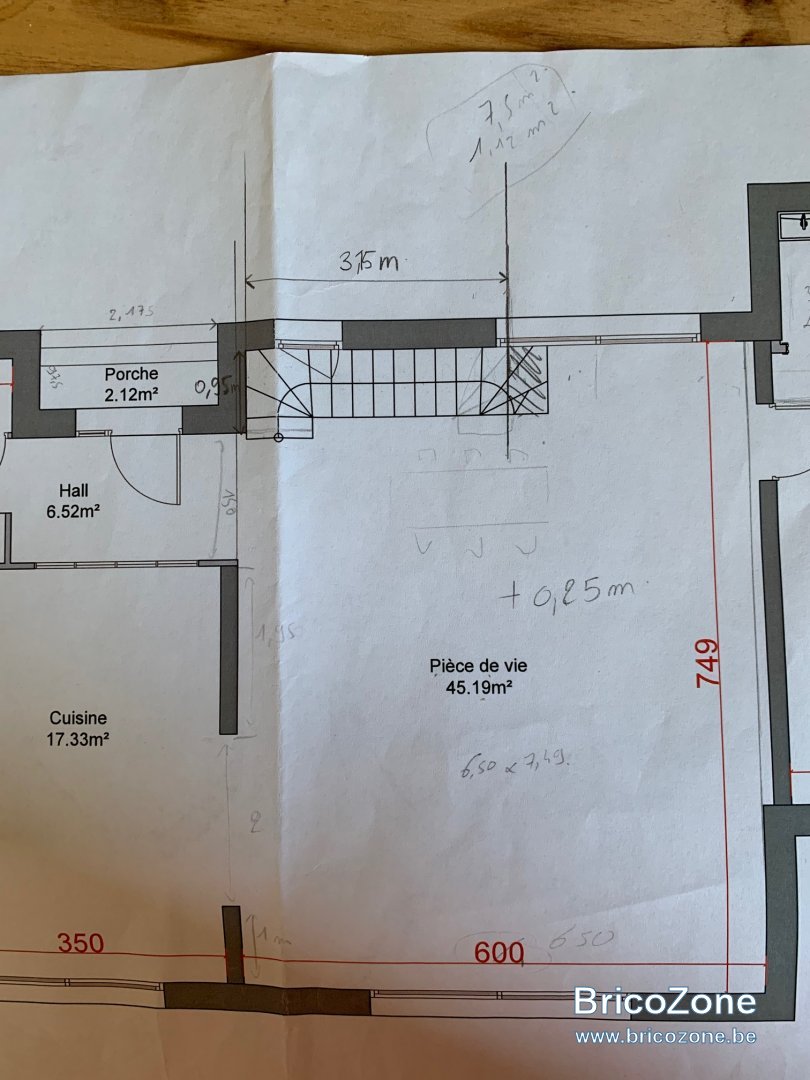

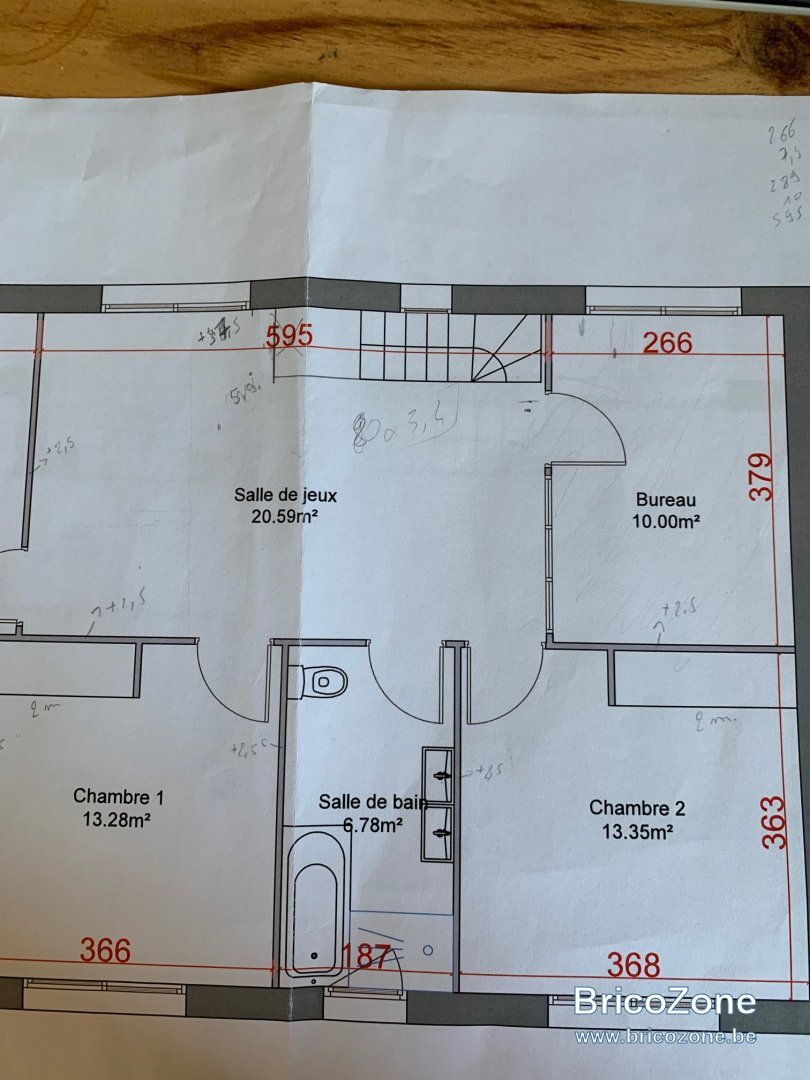

Voici les images du plan rdc et étage qui montrent les contraintes



Lionel-P

• 31 Mai 2021

• #2

Bonjour Merielen,

Pour faire le calcul, il manque une donnée importante : la largeur de la trémie et aussi la largeur d'emmarchement de l'escalier, qui impacte fortement la pente de l'escalier.

Pour le ou les paliers, il faut oublier : même avec 2 quarts tournants ,une trémie de 315 cm de longueur pour monter à une hauteur de 317cm donnera obligatoirement une pente supérieure à 45°, ce qui n'est pas l'idéal et même fortement déconseillé pour une nouvelle construction.

Cordialement,

Lionel.



M

Merielen

• 31 Mai 2021

• #3

Alors pour la largeur de la tremie, je n'ai pas de contrainte particulière, pour la largeur de l'emmarchement il ne faut pas faire plus que 95cm vue que c'est la longueur du mur côté porche. Après je souhaite juste que ce soit... confortable donc je pense 90 c'est bien.



Lionel-P

• 31 Mai 2021

• #4

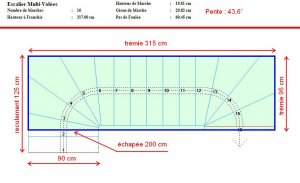

Le calcul donne 16 marches de 19,81 cm de hauteur avec un giron de 20,82 cm, ce qui fait une pente de 43,6° pour un pas de foulée de 60,45 cm. Le reculement de départ est limité à 125 cm pour une échappée de 200 cm :



Aperçu de cet escalier en 3D :



Bonne soirée,

Lionel.



M

Merielen

• 31 Mai 2021

• #5

Merci Lionel pour ce retour.
Comme nous sommes en phase de conception nous pouvons encore changer certains paramètres. Quel serait d après vous la taille de trémie nécessaire pour diminuer le reculement a 95 cm? Un giron de 20,82 n est pas trop petit?

pensez vous qu on devrait modifier le sens de l escalier?

merci bcp pour vos conseils



Lionel-P

• 1 Juin 2021

• #6

Bonjour Merielen,

Pour avoir uncobfort minimum et avec un reculement de départ de 95 cm, il faudrait que la trémie ait une longeur de 390 cm, ce qui donnerait 16 marches de 19,81 cm de hauteur, un giron de 23,82 cm pour une pente de 40° et un pas de foulée de 63,45 cm :



Bonne journée,

Lionel.



M

Merielen

• 1 Juin 2021

• #7

Merci Lionel
