Fil de terre trop court sur le sectionneur de terre

J

Jamesb10

  • #1
Bonjour,

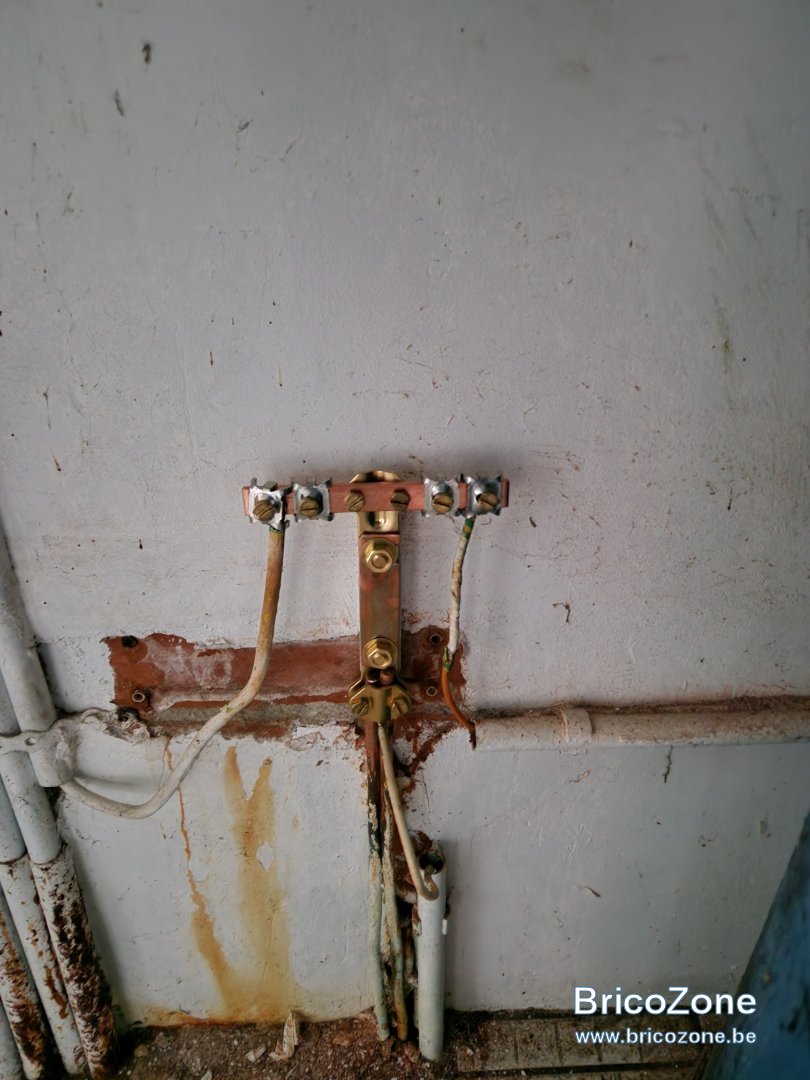

Je viens de remplacer une ancienne barrette de terre par un sectionneur de terre en T. Suite à ce changement, j'ai un câble de terre qui était branché sur la l'ancienne barrette qui est trop court (Cable qui sort du tuyau du bas sur la photo que j'ai temporairement remis sur la partie basse du sectionneur pour qu'il soit toujours connecté à la terre). Ce câble n'est pas celui qui va vers le compteur et descend dans le sol et sert à mettre les canalisations d'eau à la terre. Il ne bouge pas dans son tuyau et donc doit sans doute être bloqué quelque part.
Ma question est la suivante : Comment puis-je faire pour le raccorder à la nouvelle barrette en restant dans les règles car je vais devoir faire contrôler l'installation ?

J'avais pensé à une boite de dérivation afin de prolonger le câble mais je ne sais pas si c'est autorisé.

Merci

Bien à vous

  • #2
Bonsoir,

Alors, la partie basse du sectionneur est réservée exclusivement pour la partie qui va vers la "vrai terre" (les piquets) au dessus du T, c'est là où on doit faire les connexion pour l'installation. (Pour que le contrôleur puissent isoler l'installation et mesurer la valeur des piquets de terre)

Concernant le câble qui sort du tube en bas de la photo, et qui sert pour l'équipotentielle des canalisations d'eau, il doit être raccordé sur la partie haute.

Pas besoin d'une boîte. On peut rallonger le câble avec un autre de même section, en vert/jaune et avec une pièce de connexion

Dernière édition:
  • #3
Ça par contre c'est interdit et refusé lors d'une réception :
On ne peut pas changer la couleur d'un fil.

La terre, c'est soit vert/jaune, soit du cuivre nu

  • #4
Tout d'abord, merci pour vos réponses .
Pour les couleurs, je sais bien, je ne comprend pas pourquoi l'ancien propriétaire à voulu tout peindre en blanc.... Je vais essayer d'enlever la peinture.

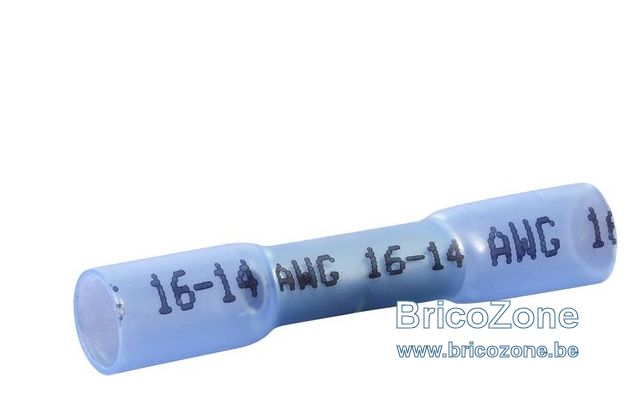

Pour la pièce de connexion, ce genre de connecteur est ok ?

  • #6
Jamesb10 a dit:
Tout d'abord, merci pour vos réponses .
Pour les couleurs, je sais bien, je ne comprend pas pourquoi l'ancien propriétaire à voulu tout peindre en blanc.... Je vais essayer d'enlever la peinture.
Pour la pièce de connexion, ce genre de connecteur est ok ?Voir la pièce jointe 154661
Cliquez pour agrandir...
La peinture n'est pas tant le problème.

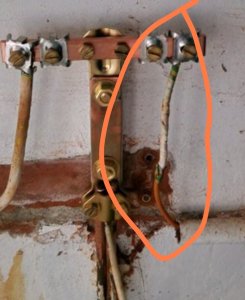

Le souci c'est que le fil que j'ai entouré à une gaine (d'origine) rouge.

  • #7
Et sinon, il est toujours possible de poser le T sur le côté ;) le seul truc important, c'est de pouvoir isoler la partie installation, de la partie piquets de terre

  • #8
Pour le fil rouge, je n'avais pas fais attention à ce détail donc je vais essayer de le changer.
J'avais pensé à incliner le T sur la droite mais je ne savais pas si c'était réglementaire.
Et je ne savais pas non plus que les wago étaient autorisés en dehors d'une boite de dérivation.
Donc un grand merci pour vos conseils et remarques.

Bonne soirée à vous

  • #9
Il suffit de redescendre le sectionneur de terre,les 2 brins qui sortent du sol ont probablement les c^bles vers les piquets ou boucle.
Quand au fil "trop court" si c'est une équipotentiel principale,il ne peu avoir d'interruption donc pas de rolongation et en descendant le sectionneur le problème est résolut.

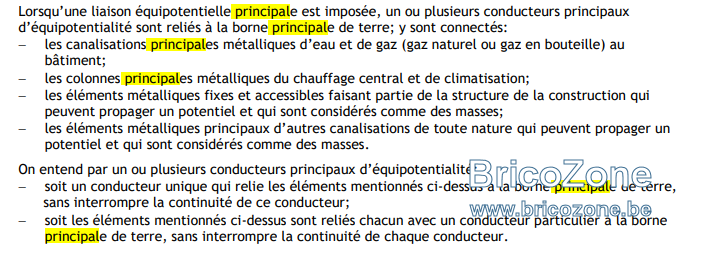

Extrait RGIE

  • #10
Malheureusement les 2 brins qui sortent du sol sont coulés dans le béton donc il m'est impossible de descendre le sectionneur sans raccourcir les brins ( ce que je préférais éviter). Mais du fait que je ne peux pas avoir d'interruption dans une liaison équipotentielle principale, j'ai l'impression que la seule option viable est d'incliner le T vers la droite. Est-ce bien autorisé si évidemment aucun câble de la partie haute ne touche un élément de la partie basse du sectionneur ?

  • #12

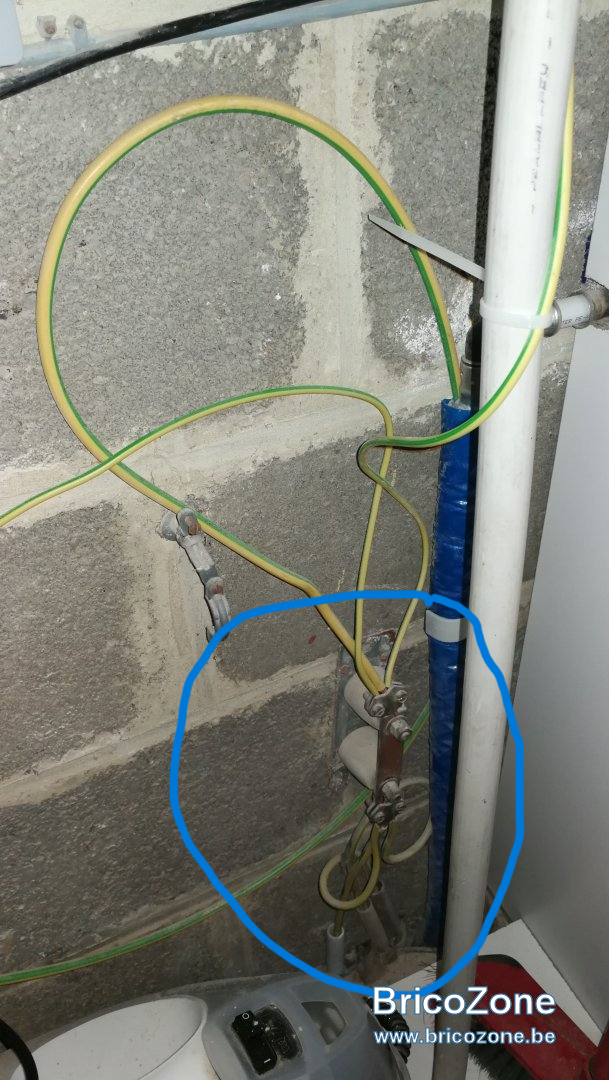

Genre ça..


  • #14
Vous pouvez prolonger un fil d équipotentielle pour autant qu’il faille un outil mécanique pour démonter la connection c est toléré et accepte j ai eu une fois le cas avec Vincotte

  • #15
Bonjour,

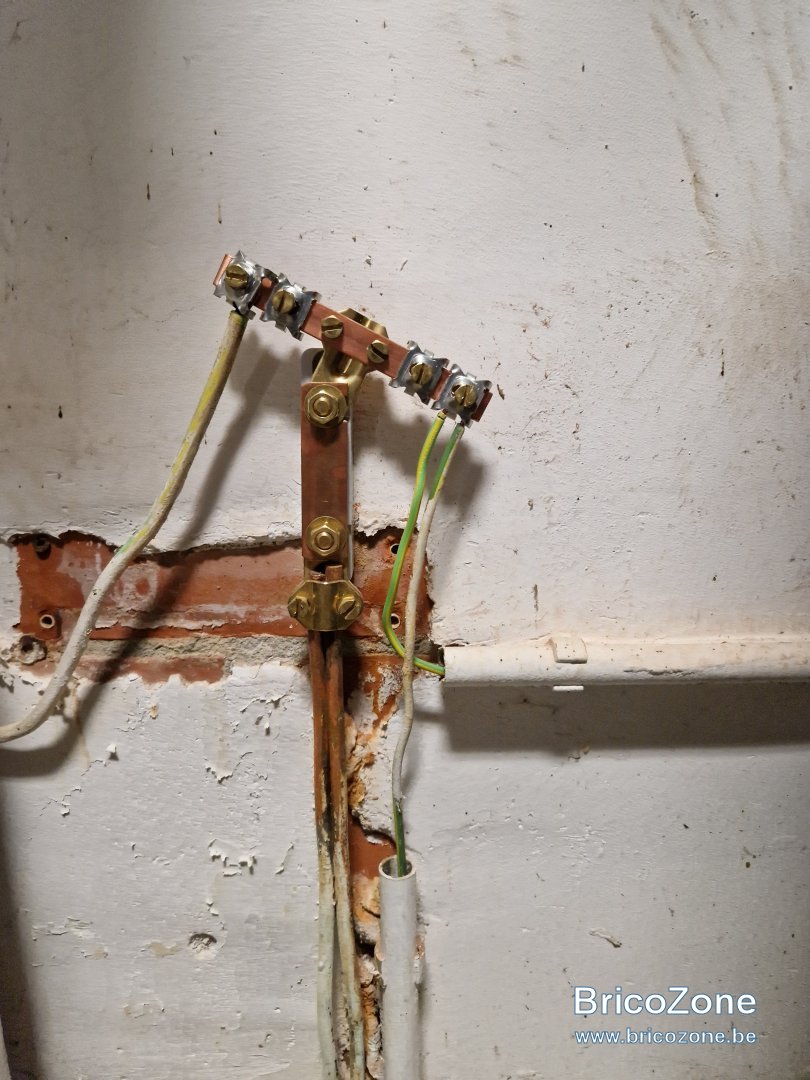

Voilà le résultat sur base de vos conseils, j'ai opté pour l'inclinaison du T car j'avais peur d'abimer l'arrivée en tentant de faire une boucle.
J'ai également remplacé le fil de terre qui n'était pas conforme avec la couleur rouge.

Bien à vous


  • #16
Jamesb10 a dit:
Bonjour,

Voilà le résultat sur base de vos conseils, j'ai opté pour l'inclinaison du T car j'avais peur d'abimer l'arrivée en tentant de faire une boucle.
J'ai également remplacé le fil de terre qui n'était pas conforme avec la couleur rouge.

Bien à vous

Voir la pièce jointe 155112
Cliquez pour agrandir...
Pourquoi ne pas simplement descendre le sectionneur de 10cm ? :eek: Ce serais 10x plus propre

  • #18
Boarf, ce qui compte, c'est qu'on puisse ouvrir le sectionneur pour la mesure, que l'équipotentielle principale soit en 6mm² et que les câbles soient en vert/jaune (ou cuivre nu).

  • #19
Edmaison a dit:
Boarf, ce qui compte, c'est qu'on puisse ouvrir le sectionneur pour la mesure, que l'équipotentielle principale soit en 6mm² et que les câbles soient en vert/jaune (ou cuivre nu).
Cliquez pour agrandir...
Mais quand même un petit peu de soins dans l'installation est un plus appréciable.
Même les simples barrettes de coupure, je les place au niveau d'eau.
Ridicule peut-être, mais fierté du travail bien fait.
