Fixation charnières portail pas d'équerre

Bonjour à tous,

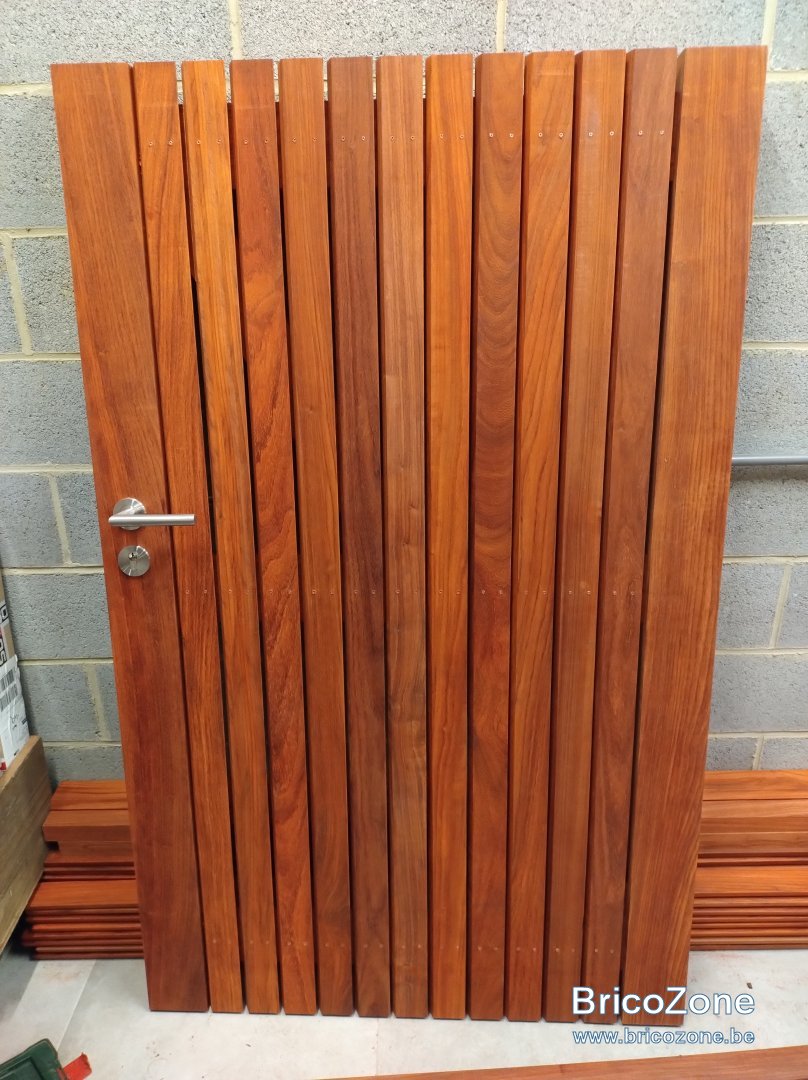

Petit appel à l'équipe avant de me lancer dans la fixation de mes portails en bois.

J'ai acheté des charnières / pentures mais je remarque que celles-ci ont un jeu plus ou moins important à leur articulation ce qui fait que la partie fixée sur le portail s'affaisse avec la gravité.

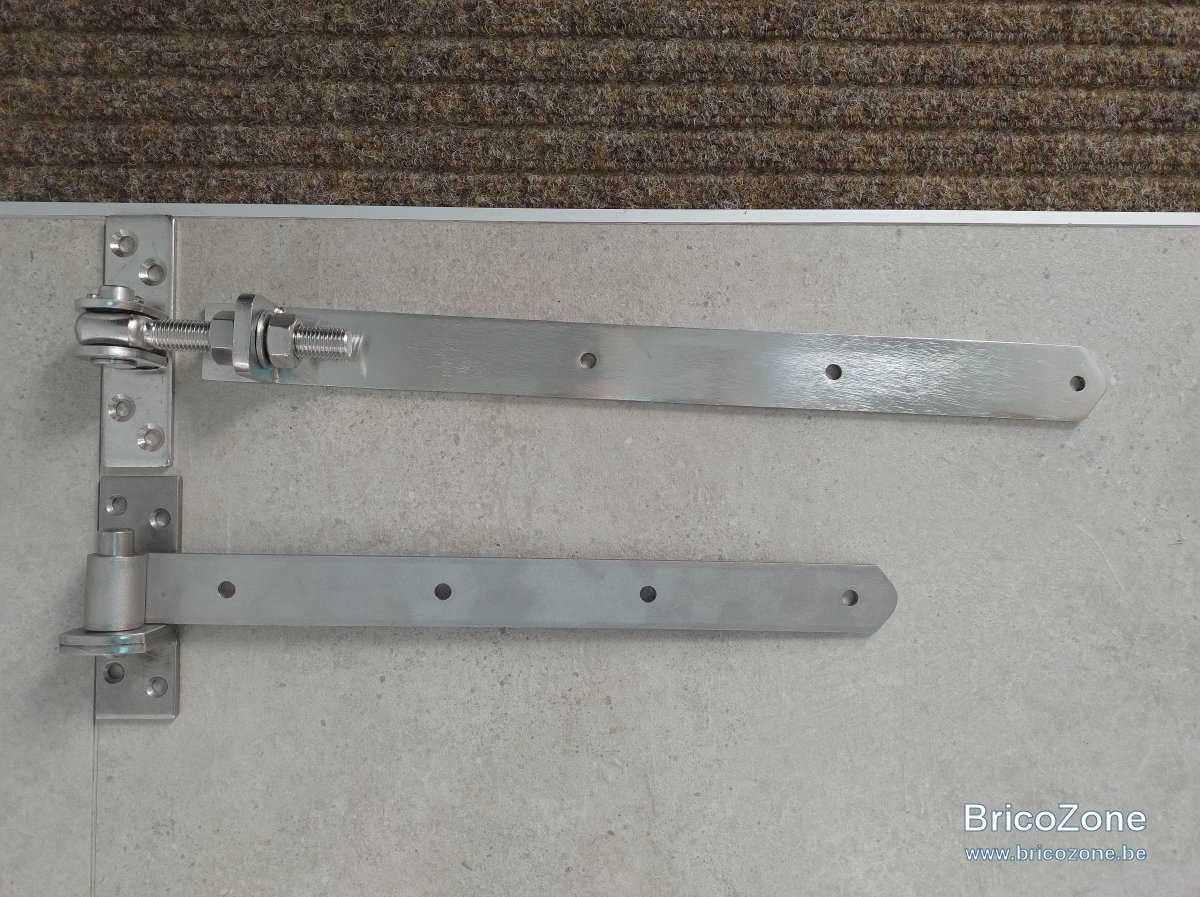

Comme vous pouvez le voir sur la photo c'est surtout marqué sur la grande mais la petite a aussi un léger jeu.

Alors que dois-je faire pour que mon portail ne penche pas ? Dois-je fixer la penture pas de niveau pour compenser l'affaissement ? J'ai peur que ça soit un peu moche.

Ou alors la fixation de la deuxième penture fera que leur jeu soit empêché ?

Pour info, j'utiliserai le même type de penture pour celle du haut et celle du bas, la photo c'est juste pour illustrer le problème.

Et enfin, est-il préférable de fixer le portail en place (avec les complications de tout faire tenir) ou bien puis-je fixer les gonds sur les poteaux et les pentures sur le portail séparément puis tout assembler ?

Un grand merci d'avance pour votre aide.

On les place de niveau forcément... C'est le fait d'en avoir 2 et le réglage qui résoudra le problème.


Pour le montage, c'est comme c'est le plus facile, c'est tout...

Effectivement, je n'avais pas pensé au réglage qui peut corriger l'affaissement. Merci !

Si tu as au moins deux charnières par portail ET que ton portail est indéformable ( par exemple via une jambe de force) ça sera droit. Si par contre ton portail peut se transformer en parallélogramme, ça n’ira pas et le portail finira par descendre.

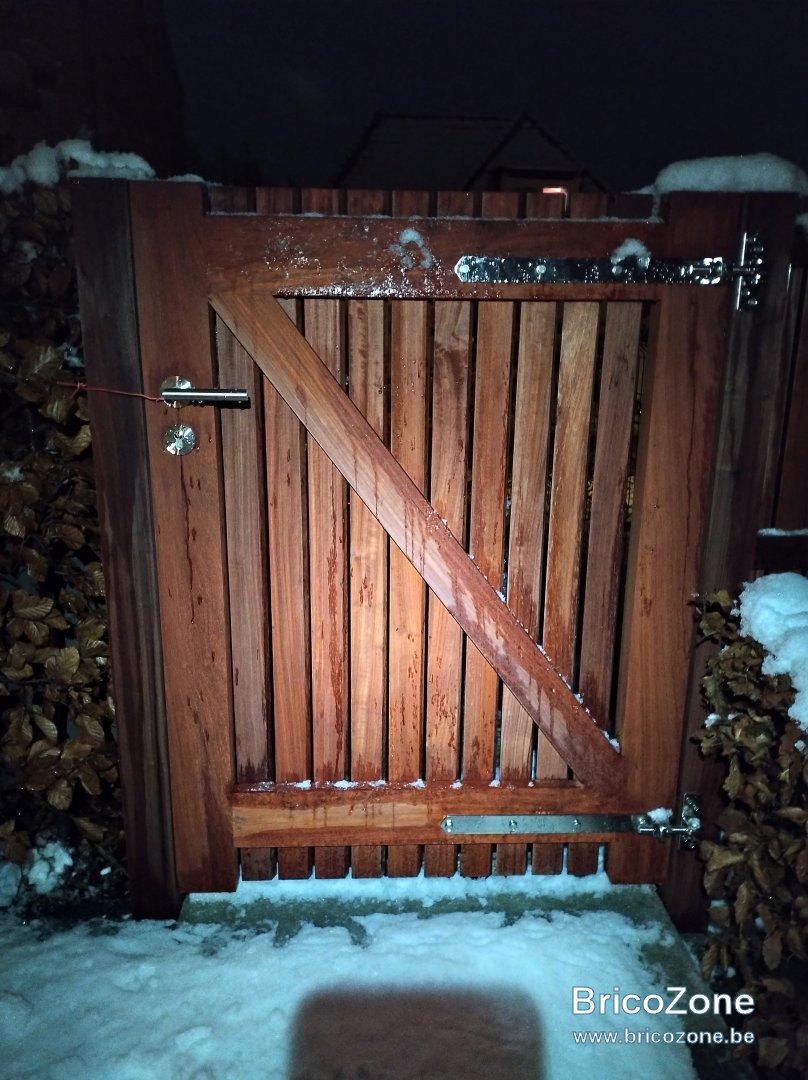

Merci pour vos conseils, ça a très bien fonctionné avec le système de réglable et en mettant tout bien de niveau.

Il me reste encore le grand à fixer et sur celui-là je mettrai 3 charnières.

Aujourd'hui, j'étais en train d'installer le nouveau portail et je me rends compte que j'aurais du le faire un tout petit peu plus large. Pas très grave mais j'arrive presque au bout de la tige filetée de réglage.

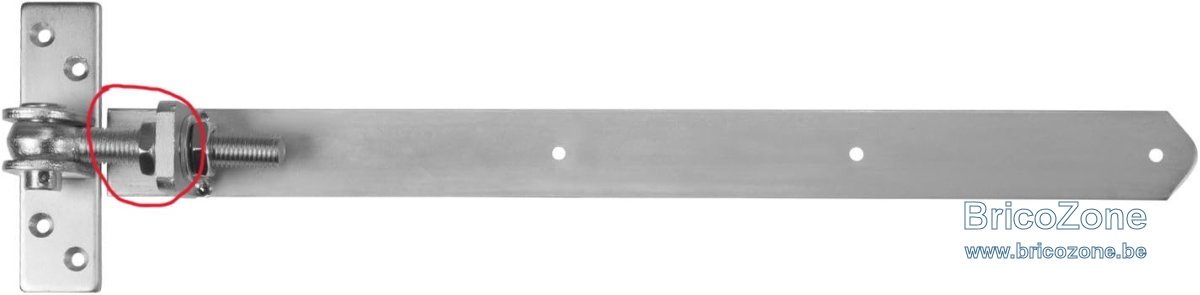

Alors j'imagine que si la tige filetée est de cette longueur, c'est que c'est fait pour mais pour limiter le bras de levier sur la tige, je pensais disquer le petit épaulement que vous pouvez voir sur la photo (entouré en rouge). Je couperais 5mm de la soudure pour pas risquer de la fragiler mais avant de faire une bêtise, auriez-vous une idée du rôle de cette épaulement ?

Physiquement, à part augmenter le bras de levier sur la tige filetée, quel pourrait être l'intérêt ?
