Fixation chimique de tiges filetées dans un plafond

J

JL7000

  • #1
Bonjour,

Je dois fixer trois fois deux tiges filetées dans des hourdis béton alvéolés. Après de nombreux essais, j'ai pu finalement trouver les bons emplacement pour être dans le dur sans percer les alvéoles.
N'étant pas familiarisé avec le mode de fixation chimique, j'ai regardé plusieurs vidéos YT qui traitent du sujet. Cependant, aucune de ces vidéos ne montre comment fixer les tiges verticalement dans un plafond.

Alors voici mes questions :

- comment fixer les tiges filetées afin qu'elles soient bien réglées et restent d'aplomb par rapport au plafond pendant la prise du mix chimique ?

- de même, compte tenu du poids des tiges filetées de 50 cm en M10, après les avoir vissées dans le mélange chimique, je crains qu'elles ne descendent pendant la prise entraînées vers le bas par leur poids.

Dans les deux cas, je ne vois pas de solution. C'est pourquoi je comptais rester sur des chevilles métalliques mais aucune de celles trouvées ne fonctionne bien avec des tiges filetées donc je dois me rabattre sur une fixation de type chimique.

Je dois fixer parallèlement trois rails Fischer suspendus type FUS-41/21/2 de trois mètres et ils sont assez lourds.



-

Dernière édition:
  • #2
Bonjour,

une planche en bois avec les trous correspondants aux emplacements des TF prévus au plafond
monter un écrou par TF pour faire en sorte que la TF puisse être suspendue à la planche

sur paint en 30 secondes

le rond gris = l'écrou

vous faites dépasser en haut la hauteur qui est nécessaire de sceller dans le plafond


vous injectez
vous placez la pièce de bois avec les TF qui pendouillent en face des trous
vous faites tenir la pièce de bois avec une 3e main le temps que ça sèche
après 15 min vous enlevez
après 30 vous fixez ce que vous voulez

si vous n'avez jamais fait, prévoyez une massette pour forcer l'entrée des TF dans les trous
plus il y a de TF à faire rentrer en une fois, plus il y a de risque d'avoir des petits décalages d'où l'utilité de la massette
ayez tous les outils à portée car après 2-3 minutes vous ne saurez plus rien faire

  • #3
Même pas besoin... Le scellement chimique, c'est quasi instantané... Il ne faut que quelques secondes pour que ça commence à prendre après le mélange des 2 composants.


C'est tellement épais que ça ne tombera pas, et, si ça tombe, suffit de le maintenir quelques secondes (grand max 30 secondes, et, c'est même plutôt 10 selon les marques), c'est tout.

Dernière édition:
  • #4
La solution de heureuxproprio est très astucieuse mais je n'ai que deux troisième mains et non six pour tout faire en une fois et je ne doute pas de la simplicité expliquée par flashman ...mais si j'en ai six à faire, pendant ce temps le mélange va aussi durcir dans ma canule il me semble. Donc je devrais prévoir plusieurs canules, non ?
C'est du mortier d'injection Fischer FIS V Zero 300T

  • #5
Non, pour 6 tiges, une seule devrait être suffisante, ça ne se mélange qu'au bout de la canule.

Et, si trop mou, suffit de bloquer la tige avec une fine vis où n'importe quoi d'autre (carton, bois, bout de plastique,etc,...)
On visse entre le béton et la barre, juste la pointe... juste pour bloquer, pour ne pas que ça bouge le temps du séchage.

Dernière édition:
  • #6
Le plus simple est de faire ça à 3-4 personnes avec de quoi tenir (Une allonge sur un bâton). Tu injecte, tu places et les autres tiennent et tu avances comme ça.

Le temps de séchage varie extrêmement fort avec la température.

  • #7
Pas besoin... C'est assez épais comme produit... C'est fait pour...

  • #8
Déjà fait pour ancrer un sac de frappe. Un trou, le scellement et 2 morceaux de ductape pour tenir le tout pendant ½h.

  • #9
C'est top dans les corps creux ou friables, le chimique mais dans un hourdis, ce n'est pas le plus adaptés.

Par contre il existe pleins de solution béton plus fiables selon moi. (Perso avec du chimique, je préfère encore tomber dans une alvéole que dans du plein, c'est un peu à ça que cela sert.)

Des goujons ou des vis à expansion par exemple

Catalogue

  • #10

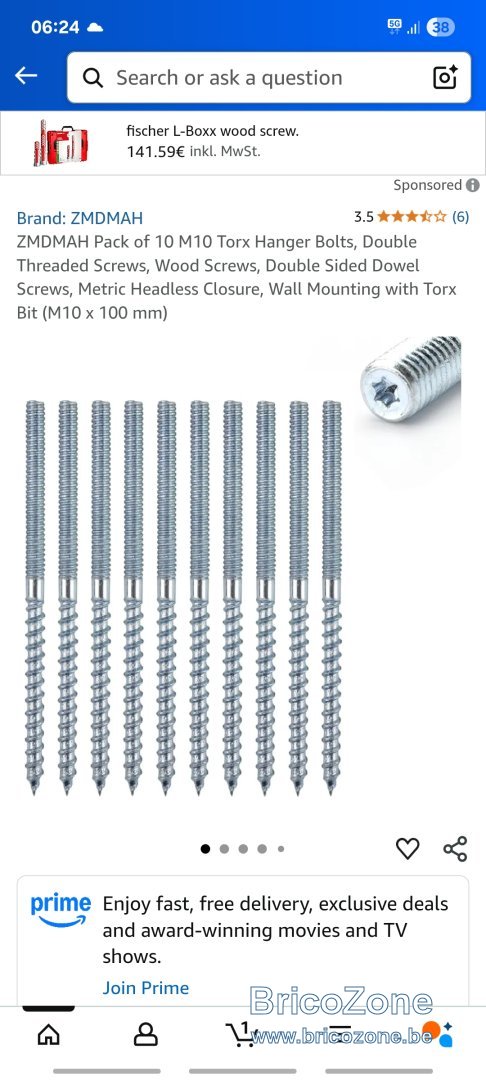

Chevilles classiques et visses du type :

Screenshot_20250709_062438_Amazon Shopping.jpg

  • #11
si j'ai bien compris, la TF fera 50 cm, cela fait son poids
soit tu la tien quelques secondes / minutes
soit tu fais ma méthode :cool: tu n'as pas besoin de plusieurs 3e main si tu ne fais pas tout en même temps, de plus, une planche pourrait retenir plusieurs ancrages.
Normalement tu as 2 canules sur la cartouche, mais cela s'achète aussi par pack de 5

quoi qu'il en soit, ne passe pas en dessous trop rapidement, ce serait dommage de lire dans la DH qu'un gars s'est fait transpercer par une tige filetée!

  • #12
...je crois que je vais essayer la proposition de Flashman c'est la plus simple. L'idée des blocs de bois percés est bien mais pour y faire des trous parfaitement perpendiculaires et je ne dispose plus d'une foreuse sur colonne.
Il y a quand même la moitié des trous dans les hourdis qui tombent dans les alvéoles et je ne dispose pas plus de 5 cm d'épaisseur de béton pour y arrimé le tamis. Au dessus l'alvéole fait peut-être 5 cm de haut. J'ai des tamis de 8 et de 14 cm de long mais je pense à une autre idée pour utiliser seulement le tamis de 8.
Dans le but de combler partiellement l'espace au dessus du trou pour y ancrer ensuite plus sûrement le tamis je pense injecter du mortier préparé avec une pompe. Sauf que je suppose que je devrai gâcher le mortier avec plus d'eau que pour un usage normal pour pouvoir injecter dans l'alvéole. Est-ce que c'est une bonne idée ou pas ? Je doute que le tamis de 14 puisse rentrer suffisamment dans la partie supérieure du hourdis sinon je ferais ainsi.
Les chevilles à expansion ou les goujons ça ne va pas. Pas possible d'y accrocher une tige filetée et la tige ne peut pas remplacer le boulon dans la cheville j'ai essayé ça d'abord.

  • #13
As-tu envisagé des chevilles métalliques en laiton M10 ?
Ce sont des chevilles courtes et on peut assez aisément y visser des tiges en utilisant un écrou + contre-écrou.
J'en ai utilisé pour suspendre une porte coulissante à un plafond en hourdis.
Evidemment, cela dépend aussi de ce que doivent supporter tes tiges filetées.

  • #14
... j'avais d'abord commandé les mêmes sur Amazon et je les ai essayé vu que les chevilles à expansion Fischer ne fonctionnaient pas sans leur boulon et bien soit la cheville ne rentre pas dans le trou du béton alors il faut frapper au marteau pour la faire rentrer puis elle se déforme légèrement et tu ne sais plus y visser la tige filetée et si tu alèse rien qu'un peu au perfo (béton industriel très très dur) et bien elle tourne dans le trou ...c'est trop la galère j'en peux plus :sob:
Dites-moi ce que vous pensez tous de mon idée d'injection de mortier préparé. Si trop d'eau je risque de le tuer non ? Ces jours-ci j'ai fait quelques tests en gâchant celui que j'avais avec assez bien d'eau et le laisser durcir sur un morceau de plastique mais il devient friable en séchant. Je pense que le sac est bien trop vieux et la date est dépassée depuis longtemps. Je pose cette question avant d'aller en racheter un autre sac de 5 kgs peut-être sans intérêt...

  • #15
Effectivement, la cheville peut un peu tourner dans le trou, elle est moins souple qu'une cheville nylon.
J'ai eu ce problème (chevilles pour boulon M4 ou M6, je sais plus) sur une des chevilles, elle tombait carrément du trou (trou trop large, un peu bougé en forant) et je ne pouvais pas forer ailleurs.
J'en ai même eu une qui est "tombée" ( vers le haut, faut le faire :blush:) dans le vide du hourdi :laughing: :mad:
Finalement, ce truc me faisait tellement c...er que j'ai eu l'idée de mettre un peu de "fix all" sur la cheville, à partir du moment où la cheville expanse, elle ne peut plus glisser.
Problème résolu.
Ca tient depuis 2022.

Dernière édition:
