Bonjour,
Je suis occupé de préparer l’aménagement de deux chambres au-dessus de mon garage.
J’ai déjà pas mal bouquiné sur ce forum mais je ne suis pas à l’aise point de vue dimensionnement des éléments que je souhaite mettre en œuvre.
Pouvez-vous m’apporter quelques conseils, me dire si je suis dans la bonne direction ou me conseiller d’autres manières de faire. Merci d’avance.
Projet :
Construction d’un plancher en vue d’aménager deux chambres au-dessus d’un garage 6,5m X 5,5m.
Construction d’un plancher + trémie pour l’accès pour un petit grenier de rangement dans la pointe du toit au-dessus des deux chambres.
NB : J’ai comme contrainte une hauteur maximum du solivage + OSB = 260 mm (afin d’être au niveau avec l’étage existant et de passer au-dessus des rails de la porte de garage)
Je souhaiterai travailler avec des poutre Steico joist pour une question de facilité de manutention, et une bonne stabilité dimensionnelle vu la grande portée.

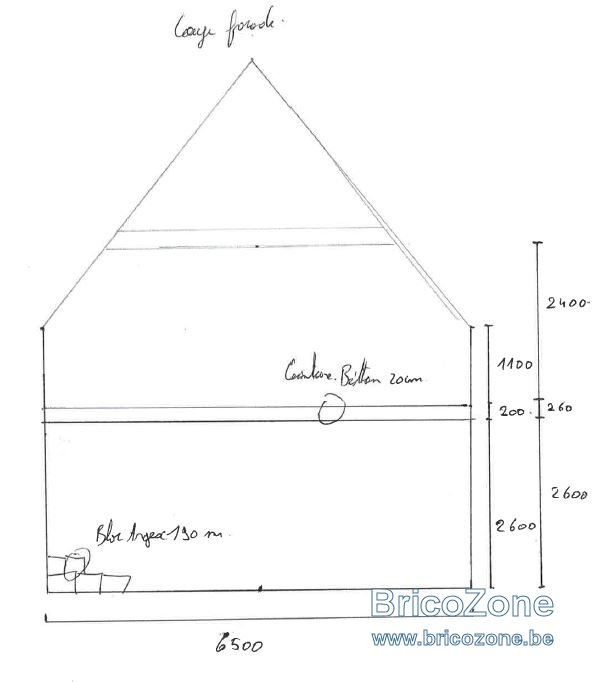

Le tout sera supporté par des muraillères en LVL de 45mm X 240 mm fixées chimiquement d’une coté dans la ceinture béton à hauteur de l’étage existant et de l’autre coté dans des blocs creux en argex ( ceinture béton non continue dans le pignon de façade)
Voici les points sur lesquelles j’ai besoin de votre aide ? :
Porté libre : 5410 mm

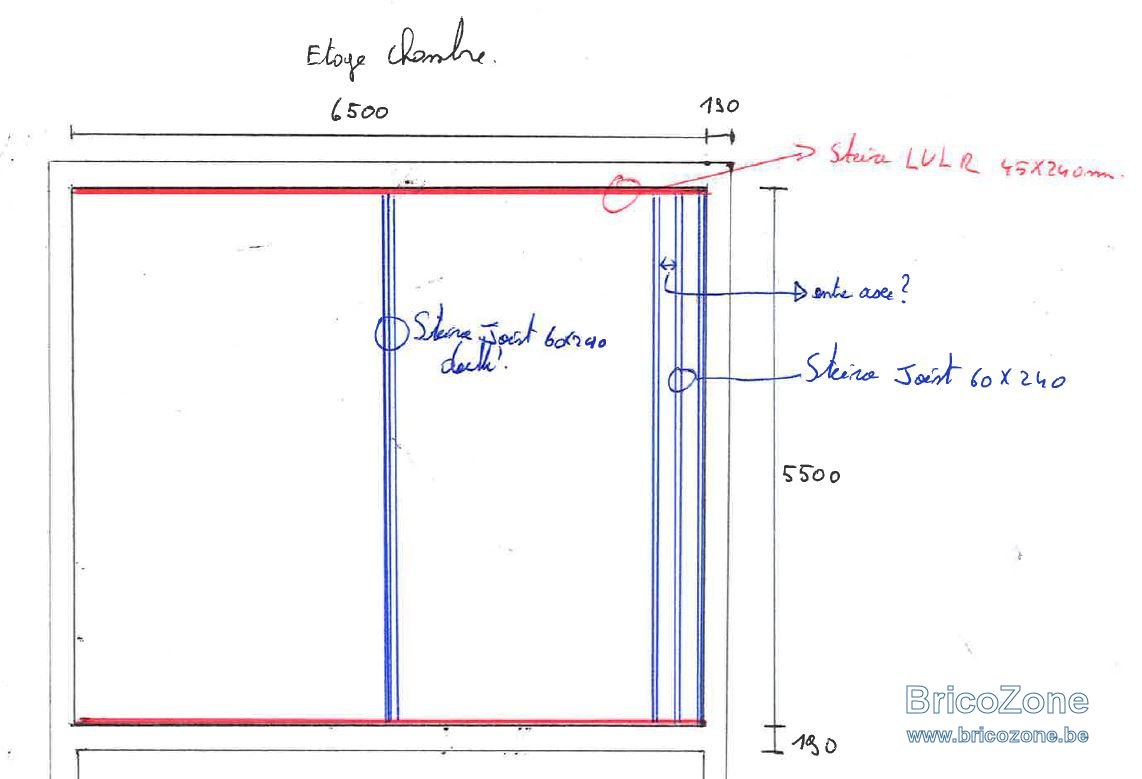

Etage Chambres :
Charge permanente 60,25 kg/m² décomposé comme suit : voir ci -dessous (*3)
+ charges des cloisons :
-> charges total cloisons centrales :733,2 Kg (*2)
-> charges total cloisons périphérique : 711,36 Kg (*3)

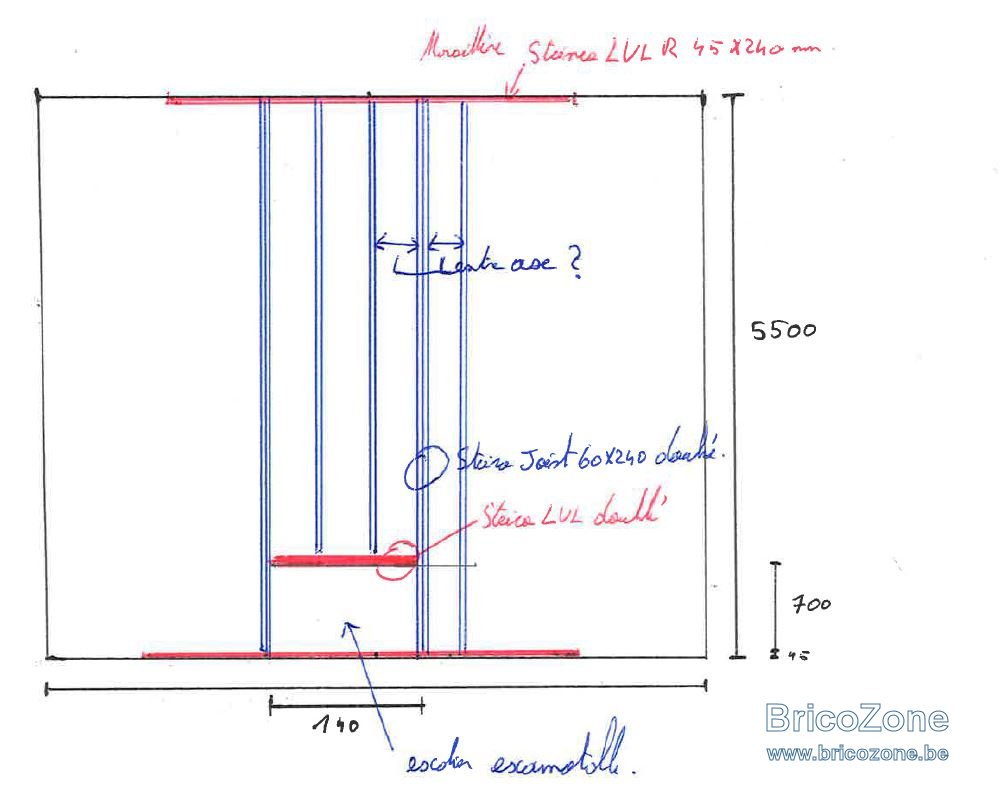

Etage grenier :
Charge permanente 51 kg/m² décomposé comme suit : voir ci -dessous (*4)
Plan ci-desous
Un grand merci d’avance pour vos conseils.
Bonne journé,
Chris B
*1 : Parquet semi massif 13 mm = 11 kg/m²
Sous-couche phonique 5mm = 1,25 kg/m²
Panneaux OSB 22 mm = 13 kg/m²
Poids propre solives Steico Joist 240/60 = 16 kg/m²
Isolant laine de roche 200 mm= 12kg/m²
OSB 12 mm fixé directement sous les solives = 7 kg/m²

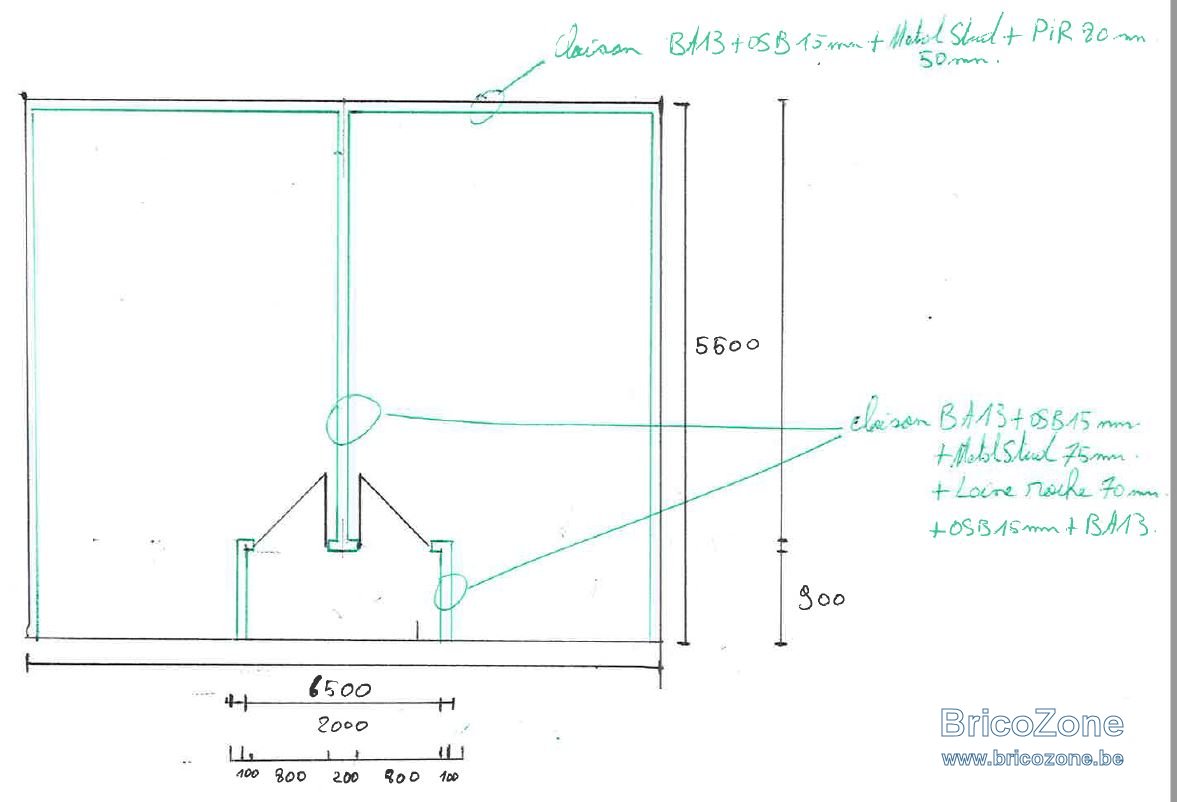

*2 : Composition des cloisons centrales entre les chambres et chambres -> couloir :
placo plâtre 12.5 mm = 9 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
Structure metal stud ou ossature bois SRN 4/4 10 = 5 kg/m²
Laine de roche 100 mm 6 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
placo plâtre 12.5 mm = 9 kg/m²
Charge au m² = 47kg/m²
Dimension : 4,5 + 2 + 1 + 1 X 2,4m = 15,6 m2
Charges total de ces cloisons :733,2 Kg
*3 : Composition des cloisons périphériques
placo plâtre 12.5 mm = 9 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
Structure metal stud ou ossature bois SRN 4/4 10 = 5 kg/m²
PIR 80 mm panneaux = 3 kg/m²
Charge au m² = 26 kg/m²
Dimension : ((5,5 + 5,5) X 1,2) + (((4,1 X 2 ,4) +((1,2 X 1,2)X3)) = 15,6 m2
Charges total de ces cloisons périphérique := 171,6 + 171,6 + 368,16 = 711,36 Kg
*4 : Panneaux OSB 18 mm = 11 kg/m²
Poids propre solives Steico Joist 240/60 = 16 kg/m²I
solant laine de roche 200 mm= 12kg/m²
Faux plafond placo plâtre 12.5 mm + structure = 12 kg/m²
Je suis occupé de préparer l’aménagement de deux chambres au-dessus de mon garage.
J’ai déjà pas mal bouquiné sur ce forum mais je ne suis pas à l’aise point de vue dimensionnement des éléments que je souhaite mettre en œuvre.
Pouvez-vous m’apporter quelques conseils, me dire si je suis dans la bonne direction ou me conseiller d’autres manières de faire. Merci d’avance.
Projet :
Construction d’un plancher en vue d’aménager deux chambres au-dessus d’un garage 6,5m X 5,5m.
Construction d’un plancher + trémie pour l’accès pour un petit grenier de rangement dans la pointe du toit au-dessus des deux chambres.
NB : J’ai comme contrainte une hauteur maximum du solivage + OSB = 260 mm (afin d’être au niveau avec l’étage existant et de passer au-dessus des rails de la porte de garage)
Je souhaiterai travailler avec des poutre Steico joist pour une question de facilité de manutention, et une bonne stabilité dimensionnelle vu la grande portée.
Le tout sera supporté par des muraillères en LVL de 45mm X 240 mm fixées chimiquement d’une coté dans la ceinture béton à hauteur de l’étage existant et de l’autre coté dans des blocs creux en argex ( ceinture béton non continue dans le pignon de façade)
Voici les points sur lesquelles j’ai besoin de votre aide ? :
- Dimensionnement, entre axe des poutres Steico ?
- Dimensionnement des tiges filetées. classe 5/8 12mm/190mm scellement chimique entre axe ??? mm
- Fixation chimique dans les bloc argex seront-ils suffisamment résistant ? dois-je aller chercher la deuxième partie du bloc après le vide de 7 cm ?
- j’ai 35 m² , dois-je diviser la surface OSB en deux zones avec espace de dilatation au centre ou l’espace de dilatation périphérique est-il suffisant?
- Calcule des charges des cloisons.
- Dois-je doubler la poutre sous la cloison principale ou mettre autre chose en œuvre afin de reprendre la charge ponctuel de cette cloison + certainement un peu de la charge du grenier qui reposera dessus avec le temps ?
Porté libre : 5410 mm
Etage Chambres :
Charge permanente 60,25 kg/m² décomposé comme suit : voir ci -dessous (*3)
+ charges des cloisons :
-> charges total cloisons centrales :733,2 Kg (*2)
-> charges total cloisons périphérique : 711,36 Kg (*3)
Etage grenier :
Charge permanente 51 kg/m² décomposé comme suit : voir ci -dessous (*4)
Plan ci-desous
Un grand merci d’avance pour vos conseils.
Bonne journé,
Chris B
*1 : Parquet semi massif 13 mm = 11 kg/m²
Sous-couche phonique 5mm = 1,25 kg/m²
Panneaux OSB 22 mm = 13 kg/m²
Poids propre solives Steico Joist 240/60 = 16 kg/m²
Isolant laine de roche 200 mm= 12kg/m²
OSB 12 mm fixé directement sous les solives = 7 kg/m²
*2 : Composition des cloisons centrales entre les chambres et chambres -> couloir :
placo plâtre 12.5 mm = 9 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
Structure metal stud ou ossature bois SRN 4/4 10 = 5 kg/m²
Laine de roche 100 mm 6 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
placo plâtre 12.5 mm = 9 kg/m²
Charge au m² = 47kg/m²
Dimension : 4,5 + 2 + 1 + 1 X 2,4m = 15,6 m2
Charges total de ces cloisons :733,2 Kg
*3 : Composition des cloisons périphériques
placo plâtre 12.5 mm = 9 kg/m²
Panneaux OSB ép. 15 mm 9 kg/m²
Structure metal stud ou ossature bois SRN 4/4 10 = 5 kg/m²
PIR 80 mm panneaux = 3 kg/m²
Charge au m² = 26 kg/m²
Dimension : ((5,5 + 5,5) X 1,2) + (((4,1 X 2 ,4) +((1,2 X 1,2)X3)) = 15,6 m2
Charges total de ces cloisons périphérique := 171,6 + 171,6 + 368,16 = 711,36 Kg
*4 : Panneaux OSB 18 mm = 11 kg/m²
Poids propre solives Steico Joist 240/60 = 16 kg/m²I
solant laine de roche 200 mm= 12kg/m²
Faux plafond placo plâtre 12.5 mm + structure = 12 kg/m²
