Fixation poutre, branche

Z

zlepoizon

• 1 Avril 2021

• #1

Bonjour à tous (toutes).
Je cherche un dispositif, fixation pour fixer une grosse branche d’arbre entre mes poutres, et poutre et mur ? .
Avez vous des idées de fixation à me proposer ?
Merci pour vos réponses



chuferlu

• 1 Avril 2021

• #2

Beh comme n'importe quelle pièce de bois non?
Je ne comprends pas bien ton interrogation, et la photo ne m'éclairci pas.
De où à où donc?



Z

zlepoizon

• 1 Avril 2021

• #3

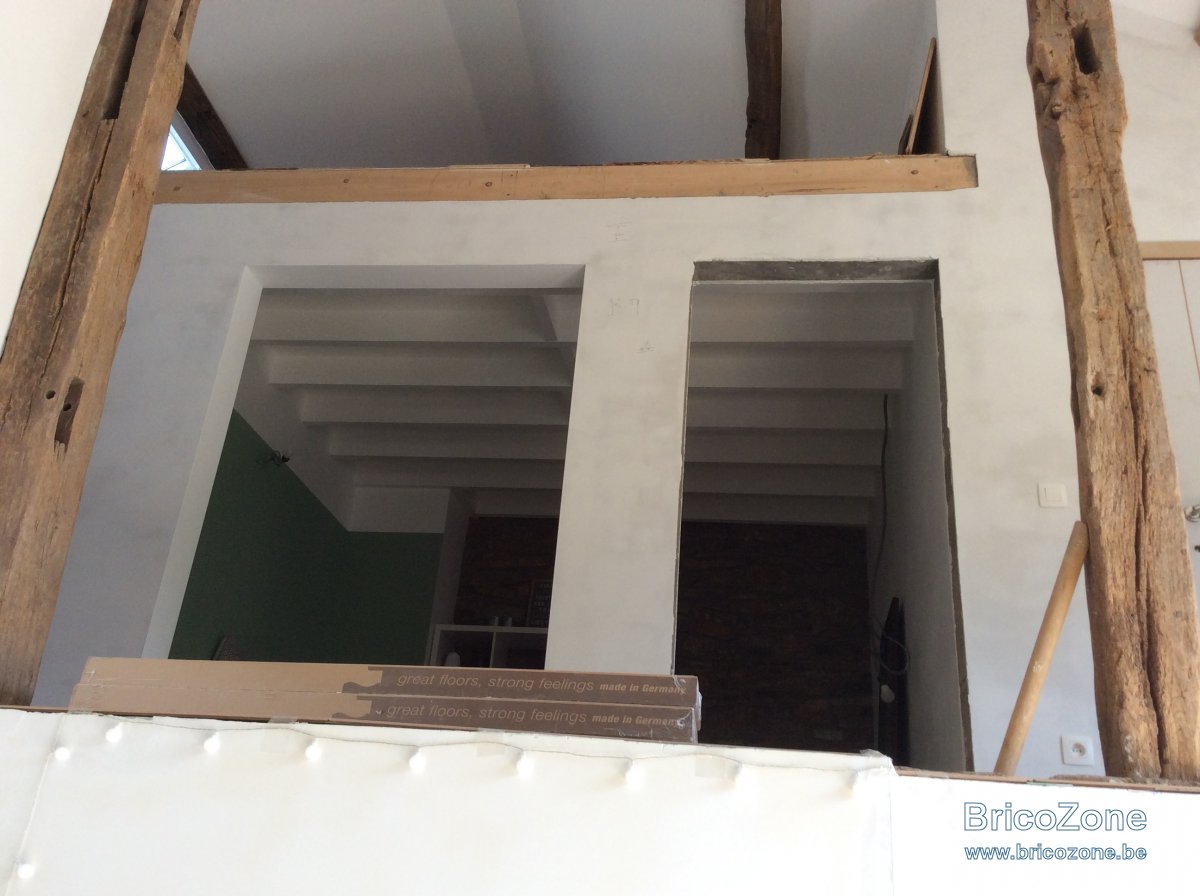

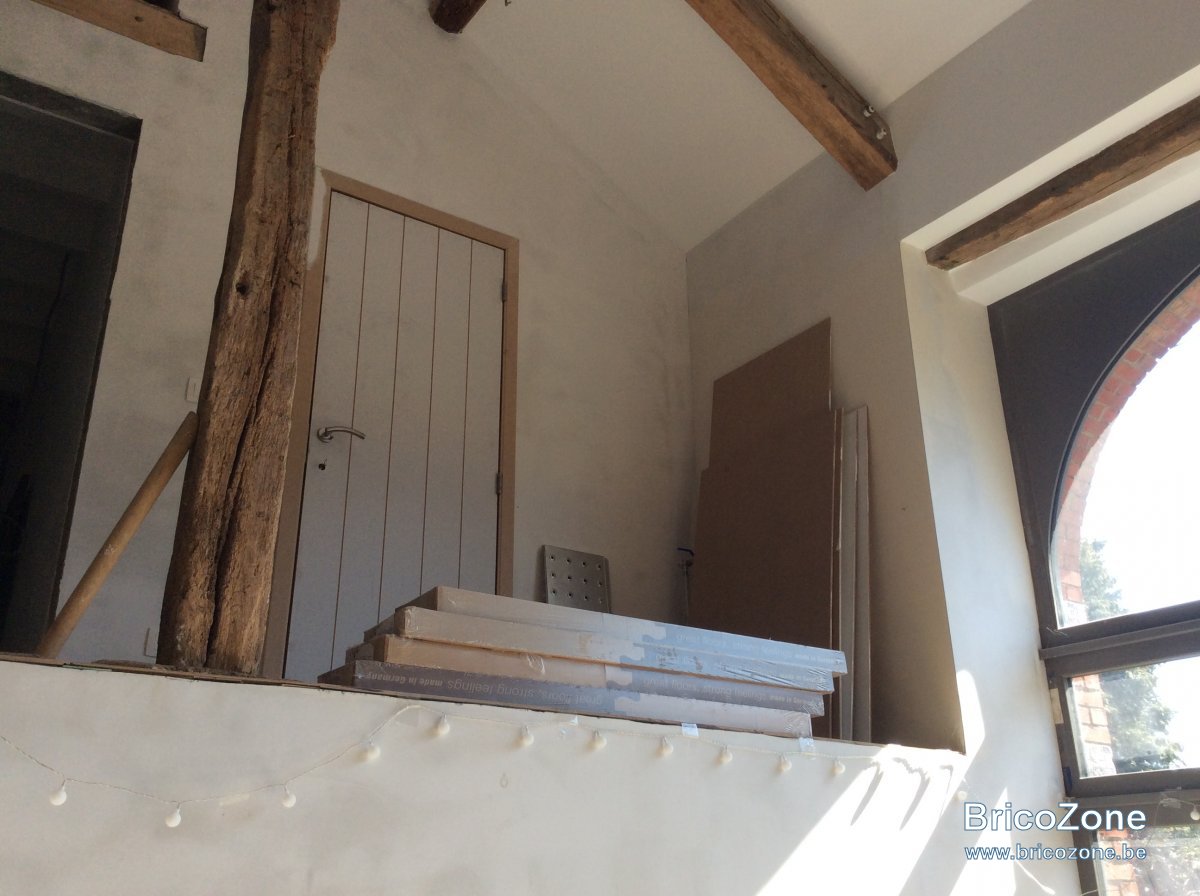

Il y a deux poutres verticales (photo 1) et photo 2 une poutre verticale et à sa droite le mur (on voit les plaques). Je voudrais mettre horizontalement deux grosses branches d’arbres fixées aux poutres et une poutre et mur. Je cherche un moyen de fixer ces branches qui me serviraient de garde corps. Sans mortaises dans mes poutres



norobis

• 1 Avril 2021

• #4

Equerres tout bêtement ?



chuferlu

• 1 Avril 2021

• #5

zlepoizon a dit:

Il y a deux poutres verticales (photo 1) et photo 2 une poutre verticale et à sa droite le mur (on voit les plaques). Je voudrais mettre horizontalement deux grosses branches d’arbres fixées aux poutres et une poutre et mur. Je cherche un moyen de fixer ces branches qui me serviraient de garde corps. Sans mortaises dans mes poutres

Cliquez pour agrandir...

D'accord.
Excuse moi mais même si c'est la même section, j'appelle poutre un truc horizontal, et colonne ou poteau ou...un truc vertical. C'est plus simple.
Donc tu voudrais placer une rambarde, un garde corps entre les deux colonnes et entre les colonne et le mur, et tu voudrais une grosse branche.
C'est ça ?

Soit tu fais un système d'équerres, mais cest compliqué si on est pas a 90°, ou alors il faut faire une rainure dessous, mais ça va se voir.
En cherchant aux puces tu peux trouver des vieilles ferrailles, épaisses qui feraient l'affaire, ou sur des vieux lits.

Sinon, j'encastrerais.
Avec des chevilles style manche de brosse; de 20 ou de 22 en acacia ou en chene.
En commençant par le bois et en finissant par scellement dans le mur avec une passante dans la colonne du milieu



A

A.L.

• 2 Avril 2021

• #6

Tu aurais une photo de la branche ??



Z

zlepoizon

• 2 Avril 2021

• #7

Oui c’est bien ça. Chuferlu
Oui peut être une petite équerre dont l’épaisseur serait cachée un peu dans la poutre et dans la branche pourrait être une bonne solution.
Un grand merci pour ton aide.



Z

zlepoizon

• 2 Avril 2021

• #8

Non, je n’ai pas de photo. (Je suis pas actuellement sur place) Elle est assez droite. 6cm et 8cm aux extrémités.



chuferlu

• 3 Avril 2021

• #9

Non pas une petite équerre, a part l'aspect esthétique il faut envisager la fonction de garde corps, quelqu'un qui trebuche...
Ça doit être solide !

Pour moi le mieux reste l'emboîtement.

Par forage et chevilles en bois.
Ce n'est passi difficile qu'on le croit si on est minutieux
Ou par encastrement, le must, , mais il te faut une gouge, et ce qui va derrière



vété

• 3 Avril 2021

• #10

Je mettrais une platine en forme de T. Tu visses la platine dans la poutre ou le mur. Tu fais une rainure verticale dans la branche. Et tu boulonnes a travers la branche. Si tu ne trouves pas de platine en T, deux équerres uses dos à dos peuvent faire l'affaire.



fradeco

• 3 Avril 2021

• #11

Une idée de fixation peut-être



Z

zlepoizon

• 3 Avril 2021

• #12

Merci à tous pour vos idées. Effectivement je dois surtout me rappeler du rôle protecteur de la fixation. Encore merci à tous !



A

A.L.

• 3 Avril 2021

• #13

Sur deux des colonnes, il me semble voir des mortaises.
Pourquoi ne pas les utiliser??
Couper les extrémités de la branche en tenon et insérer dans les mortaises.
Il y a même des trous pour passer des chevilles de fixation.



chuferlu

• 3 Avril 2021

• #14

Je n'avais pas vu la mortaise, si elle est a bonne hauteur profite.
Le problème est l'emboîtement
J,emboiterais a gauche, et je forerais avec du 20 ou 22 a travers la colonne , et la branche et j'enfoncerais une cheville .
Les manches de brosse c'est du 22
Ensuite, soit une nouvelle mortaise ou je laisserais cette cheville déborder et je fore un trou dans la branche suivante.
Côté mur, burin et massette ,pour permettre l'emboîtement puis scellement au ciment rapide, ou au plâtre.

Mais je suis plus bois que fer!

Les equerres , pour qu'elles puissent retenir un coup, ... ça ne me convainc pas, en tous cas pas les classiques, et même en fin de compte c'est deux trois vis.
Rien de tel que l'emboîtement, solide et discret et la solution de @vété allie les deux
Et relativement facile a mettre en oeuvre



patagogo

• 3 Avril 2021

• #15

Ou un tirefond dans la rambardes.
Autre solution un profilé en bois avec trou passant du diamètre de la rambarde et cette pièce vissée dans la colonne.
Ainsi l'on ne déforcerait pas la rambarde.
Car si 6cm à une extrémité un trou de fixation pourrait la déforcer



Z

zlepoizon

• 3 Avril 2021

• #16

A.L. a dit:

Sur deux des colonnes, il me semble voir des mortaises.
Pourquoi ne pas les utiliser??
Couper les extrémités de la branche en tenon et insérer dans les mortaises.
Il y a même des trous pour passer des chevilles de fixation.

Cliquez pour agrandir...

Les mortaises ne sont pas à la même hauteur entre les deux poutres. C’est une grange de 1770 et 10 cm c’était un détail pour eux
