Bonjour à tous, j'ai une question pour une structure en bois plateforme à partir de poutre 59mm 144mm. J'aimerais proposer une structure stable pour y fixer un escalier (ligne bleue). J'ai dessiné un plan pour illustration. La structure sera aussi une base pour y faire une armoire.

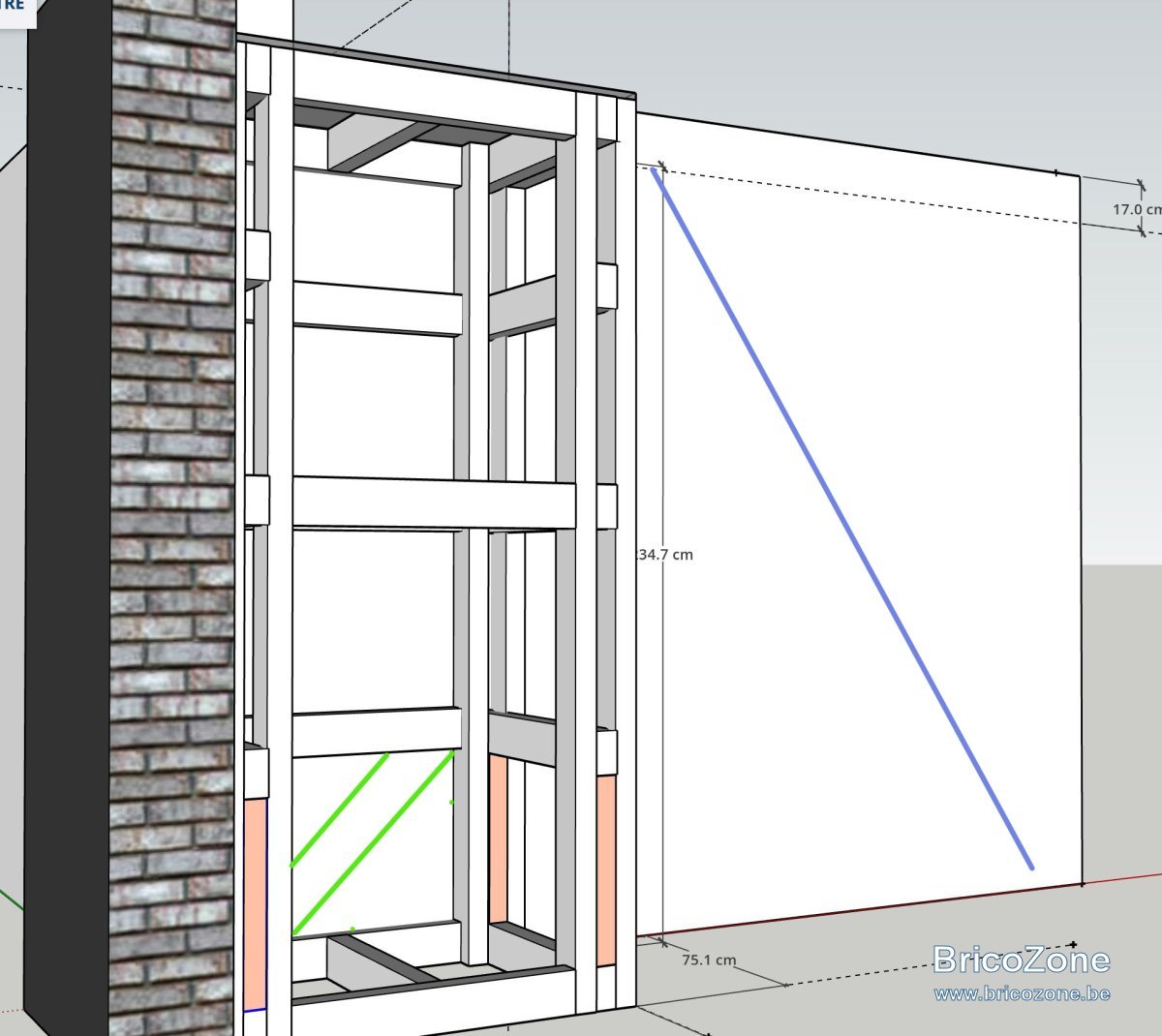

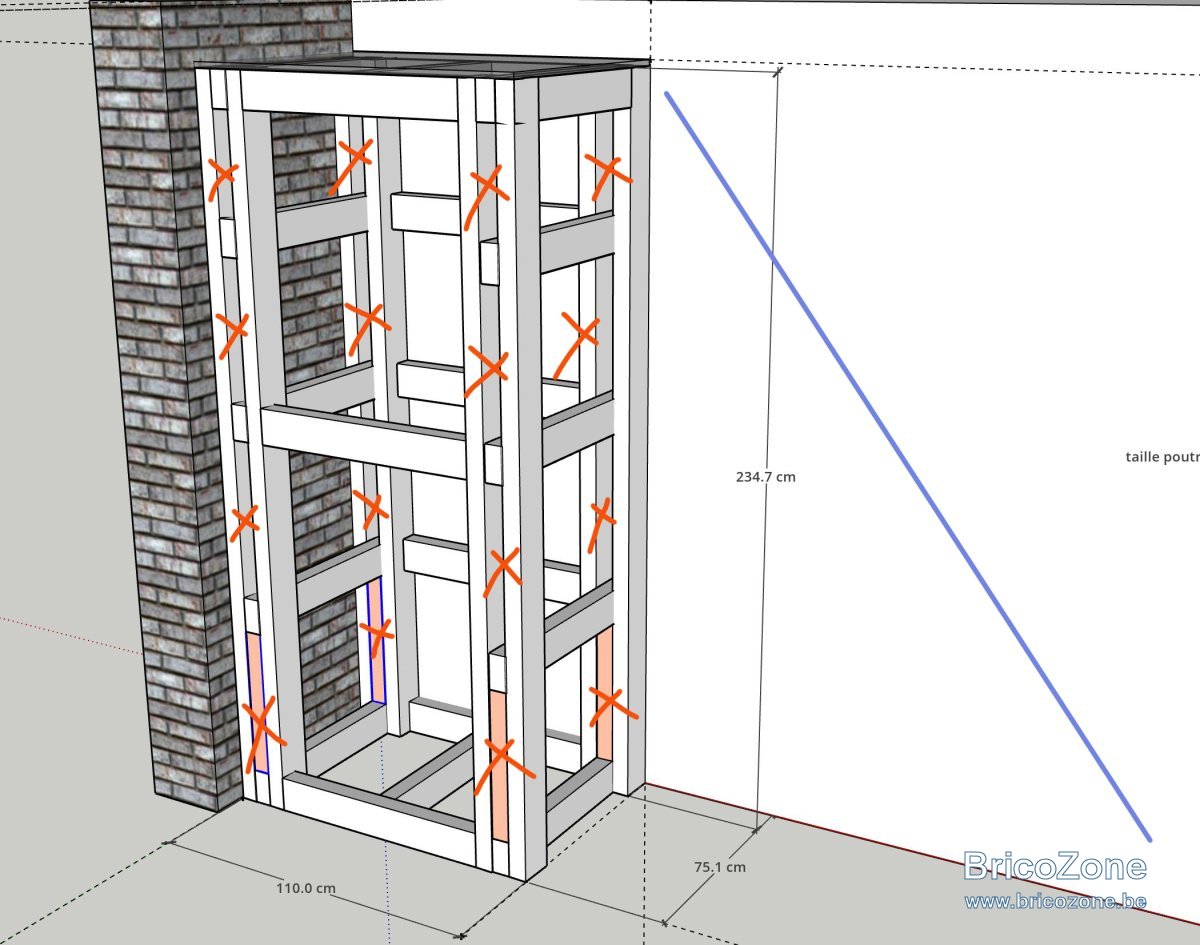

Ma question est, comment feriez-vous votre structure ? Celle proposée est elle fiable ? Devrais-je mettre des morceaux de poutre en l'espace de poutre pour renforcer la structure ? (Orange et croix). Dois je proposer un ou des renforcements en Z pour répartir la charge ? (vert).
Je pensais également fixer quelques pièces dans le mur de bloc et dans le mur de pierre. Combien de fixations ? Niveau fixation ?

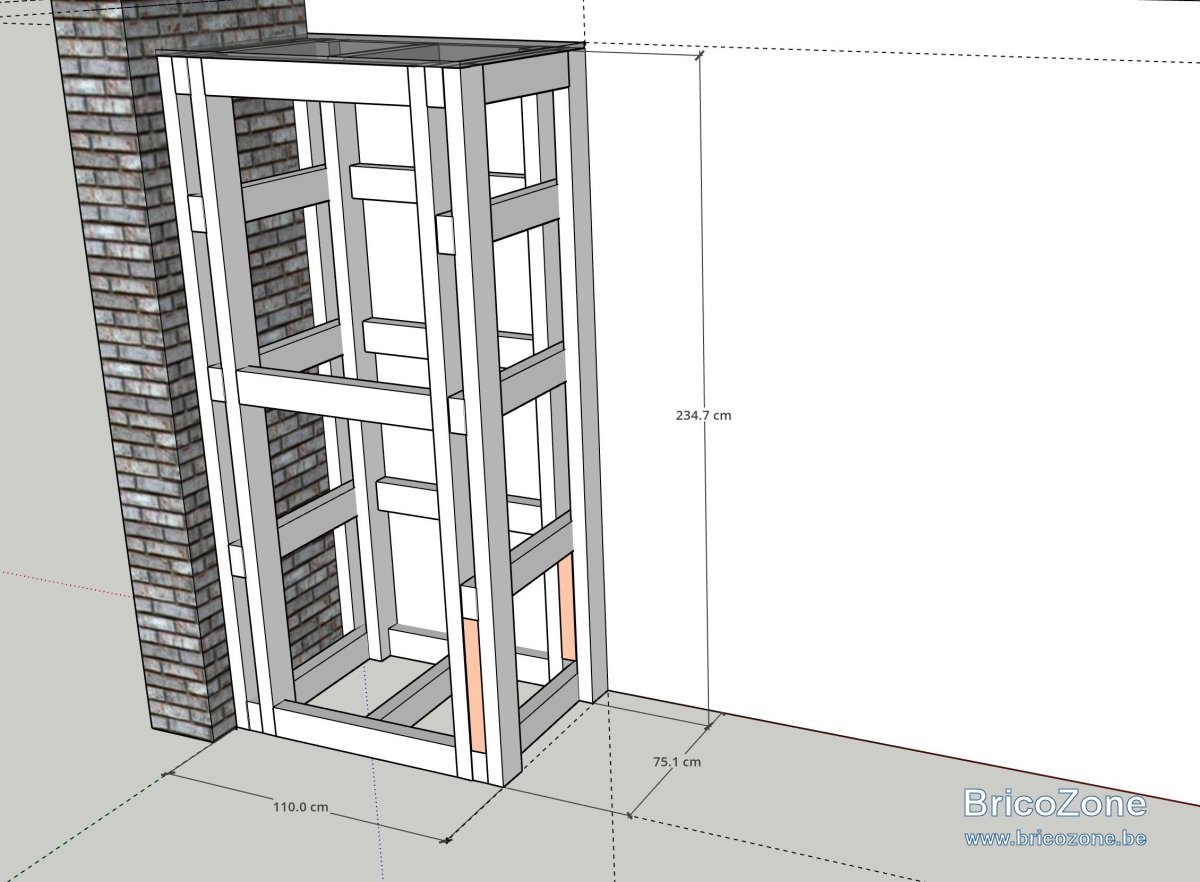

Plan :
Mur en bloc et un mur en pierre.
Je ne peux pas mettre de fixation au sol, car chauffage au sol.

Merci à ceux qui me répondront, bonne journée aux autres.






  • #2
Je mettrais d'office des raccords en oblique pour trianguler vos carrés, cela va fortement rigidifier la structure. Et d'office également des ancrages dans le mur, soit des tire-fonds soit des tiges filetées scellées chimiquement. Trois sur la hauteur devraient être suffisante (au pifometre), sur le montant vertical avant contre le mur de brique et sur le montant arrière contre la paroi blanche.

  • #3
Vous pouvez, par exemple, vous inspirez des tours de guet en bois pour la triangulation


Dernière édition:
  • #4
Même remarque que @norobis : contreventer la "tour" pour la rigidifier.
Par triangulation, mais pas nécessairement, on pourrait utiliser des panneaux OSB ou CP sur les faces côté mur.
Comme elle servira d'armoire, contreventer au moins sur deux faces perpendiculaires.

  • #7
A vue de pif, l'inertie la plus forte est pour rigidifier une flexion vers le mur blanc.

  • #8
Merci pour vos réponses bien précieuses. Pour le contreventement. (Mur du fond) On peut imaginer retirer une traverse sur deux et en appliquer 2 grandes à la place de 4 petites ?

  • #9
Non, le contreventement est pour empêcher aux pylônes verticaux de bouger latéralement et de se déformer en trapèze.
Il y a 3 pylônes à fixer aux deux murs

  • #10
Merci on éventuellement utiliser des équerres métalliques de 25 cm, 4,mm, 26mm de côté à la place des contreventements ?

  • #11
Hum ce n'est pas tout à fait le même usage, l'équerre va certes renforcer l'angle ce qui rigidifiera la structure mais le contreventement qui va d'angle à angle empêche vraiment tout mouvement de cisaille. Après avec de telles équerres et fixer au mur il y a peu de risque. (Mais c'est sans doute plus cher que de contreventer avec des barres obliques ou un panneau). Les croix peuvent aussi être faites en câble ou en bande schlek. Vous pouvez également retirer les barres latérales du bas et du haut et ne faire que de grandes croix.

  • #12
Je n'ai pas compris dans quels murs vous pouvez fixer votre structure, mais il n'y a aucune utilité à contreventer (ou mettre des traverses) sur un pan si ses montants sont fixés (solidement et en au moins deux points) aux murs, ces derniers assurant le contreventement.

  • #13
jvv a dit:
Je n'ai pas compris dans quels murs vous pouvez fixer votre structure, mais il n'y a aucune utilité à contreventer (ou mettre des traverses) sur un pan si ses montants sont fixés (solidement et en au moins deux points) aux murs, ces derniers assurant le contreventement.
Cliquez pour agrandir...

Le fixer quand même dans le mur en bloc (parpaing) et de pierres par sécurité.
Je préfère évidemment plus de sécurité que moins. Mais sans exagérer non plus.

  • #14
norobis a dit:
Hum ce n'est pas tout à fait le même usage, l'équerre va certes renforcer l'angle ce qui rigidifiera la structure mais le contreventement qui va d'angle à angle empêche vraiment tout mouvement de cisaille. Après avec de telles équerres et fixer au mur il y a peu de risque. (Mais c'est sans doute plus cher que de contreventer avec des barres obliques ou un panneau). Les croix peuvent aussi être faites en câble ou en bande schlek. Vous pouvez également retirer les barres latérales du bas et du haut et ne faire que de grandes croix.
Cliquez pour agrandir...

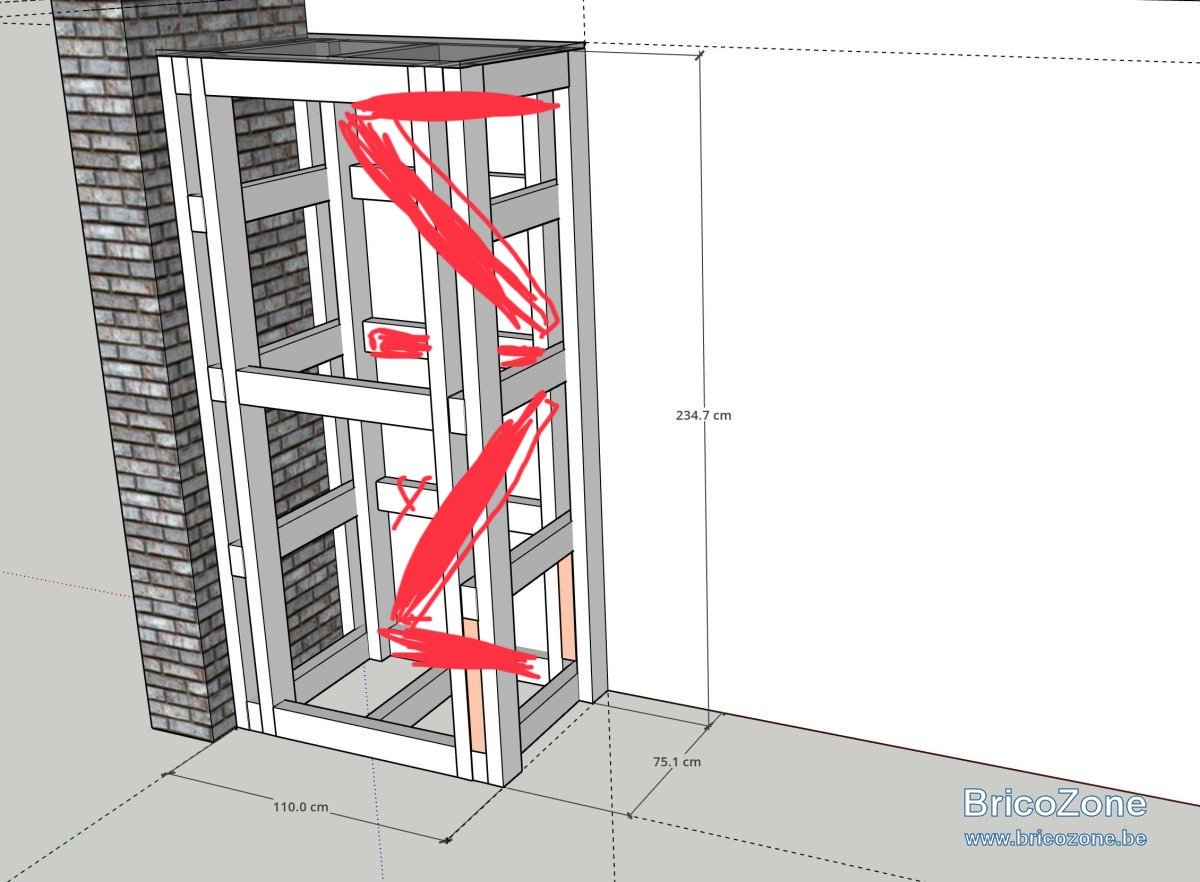

Si je retire deux transverses et mets deux contreventements en rouge comme sur l’image cela fonctionnerait ? Plus 3 fixations par côté dans les 2 murs. Plus équerres sur quelques jonctions ?


  • #15
Juste contreventer sans équerre suffit. Je mettrais aussi un Z sur le côté à 75cm, côté escalier pour éviter toute sensation de mouvement lors de l'emprunt de l'escalier.

  • #16
norobis a dit:
Juste contreventer sans équerre suffit. Je mettrais aussi un Z sur le côté à 75cm, côté escalier pour éviter toute sensation de mouvement lors de l'emprunt de l'escalier.
Cliquez pour agrandir...

Le sens du Z a son importance ? Merci

  • #17
Il faut travailler en compression

  • #19
Le haut de l'escalier va "pousser" sur le haut de la colonne, donc il est préférable que le bas de la branche oblique du "Z" en haut soit dirigée vers le mur de brique.
Si j'ai bien compris le propos de @BG1000 .;)

  • #20
A.L. a dit:
Le haut de l'escalier va "pousser" sur le haut de la colonne, donc il est préférable que le bas de la branche oblique du "Z" en haut soit dirigée vers le mur de brique.
Si j'ai bien compris le propos de @BG1000 .;)
Cliquez pour agrandir...

Ok ! Merci. (Donc oblique inverse pour la première).
ZZ. (Merci BG 1000)
