Fixation Trespa sur isolant

H

heaven

• 3 Octobre 2025

• #1

Bonjour,

je suis en train d'isoler mon annexe et je me demande comment fixer les "retours de fenêtre" extérieur.

le châssis vient à fleur du bloc, sur lequel est poser un isolant de 14 en PIR, ensuite il y aura latage/contrelatage et bardage bois vertical.
Ma question (peut être un peu con) est de savoir comment fixer le retour de fenêtre type trespa ?

On le vis/cloue dans le lattage + mousse contre l'isolant ?
J'ai une baie qui fait 3m50 , donc pour la joue du haut je suppose qu'il faut que cela soit bien fixé

Merci



eljub

• 3 Octobre 2025

• #2

Hello,

Le trespa se fixe soit en vissage, soit en collage

Il faut mimimum 20mm de lame d'air derrière le trespa

En vissage, il y a un point fixe avec trou de 5mm, les autres trous sont fait en 8mm et les vis ne sont pas serrées trop fort pour permettre la dilatation
Documentation disponible ici : link-Trespa_TS150.pdf

En collage, la documentation est ici : link-Trespa_TS_450_Fixation_invisible_par_collage_sur_ossature_bois_ou_aluminium.pdf



H

heaven

• 3 Octobre 2025

• #3

ok donc dans mon cas mieux vaut les coller ? ou alors juste visser dans le contre lattage suffit (il n'y aura pas de point d'accroche coté isolant)

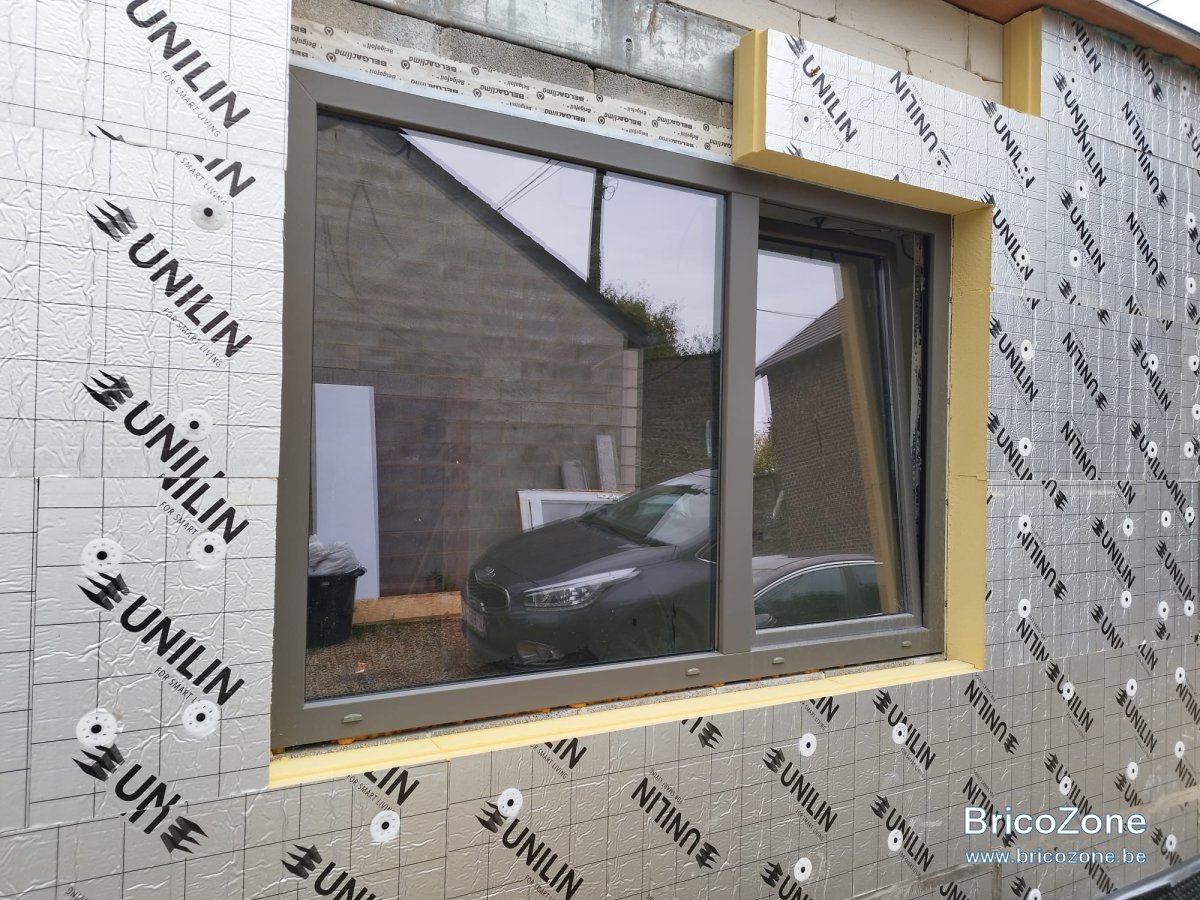

voici une photo, j'ai mis l'isolant a fleur avec le châssis ca va reprendre 26 mm sur le châssis du coup



eljub

• 3 Octobre 2025

• #4

heaven a dit:

ok donc dans mon cas mieux vaut les coller ?

Cliquez pour agrandir...

Je n'ai jamais collé du trespa, j'ai à chaque fois visser donc difficile pour moi de déconseiller une méthode que je ne connais pas

heaven a dit:

ou alors juste visser dans le contre lattage suffit (il n'y aura pas de point d'accroche coté isolant)

Cliquez pour agrandir...

De toute manière, pour visser, on ne vis que dans le lattage



eljub

• 3 Octobre 2025

• #5

l'avantage des VIS c'est que si un panneau est abîmé ou doit être enlevé c'est plus simple
Collé, bha pas trop de solution

Esthétiquement, c'est plus joli mais bon les vis ne me gênent pas



ender

• 3 Octobre 2025

• #6

Le plus simple dans votre configuration serait de fixer le panneau dans la contre-latte que vous allez placer à l'angle, mais je pense que ce sera tintin pour la ventilation des joues.



salva01

• 3 Octobre 2025

• #7

Dans leurs gammes, il y avait des cornières d'angles en alu. Elles servaient entre autres, à maintenir les battées qui sont en retour à angle droit, solidairement aux panneaux de façade. Donc la battée était uniquement maintenue par la cornière et la ventilation était assurée sans encombrement.
Je ne me rappelle plus si elles étaient prépeintes ou non, c'est un chantier qui date.
On la plaçait au dos des panneaux par rivets, comme l'ensemble des autres panneaux (structure metalique). Mais le montage devait pouvoir se faire par vissage auto forant, en suivant les prescrits de forage et de serrage de dilatation des panneaux. Pour cette pose par rivets, il y avait des bagues introduites dans les trous de forages, qui calibraient et limitaient la pression.
Je pense qu'une simple cornière alu suffisamment large devrait convenir. De mémoire elle faisait moins de la moitié de la largeur de la battée de 20cm et les fixations n'étaient pas centrées.



salva01

• 3 Octobre 2025

• #8

J'oubliais, le rivet était fourni prépeint, peut-être en est il de même avec leurs vis.



A

A.L.

• 3 Octobre 2025

• #9

salva01 a dit:

J'oubliais, le rivet était fourni prépeint, peut-être en est il de même avec leurs vis.

Cliquez pour agrandir...

Oui, vis colorées RAL pour Trespa, ça existe.
Idem que les vis pour Equitone
Quand on a fait notre extension on hésitait entre Trespa et Equitone.
Equitone moins cher



dd1

• 3 Octobre 2025

• #10

heaven a dit:

ok donc dans mon cas mieux vaut les coller ? ou alors juste visser dans le contre lattage suffit (il n'y aura pas de point d'accroche coté isolant)

voici une photo, j'ai mis l'isolant a fleur avec le châssis ca va reprendre 26 mm sur le châssis du coup

Voir la pièce jointe 183611

Cliquez pour agrandir...

Manque un seuil et une menbranne inférieure sur votre châssis
