French cleat avec défonceuse

Dans le forum Divers, Bavardages - par jean_marc_cse le 10 Août 2018

  1. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    Suite à une autre discussion ( @guymauve ), quelques dessins d'un montage possible pour la réalisation de french cleat à la défonceuse, et plus précisément de la réalisation de coupe à 45 degrés dans une latte de hauteur quelconque.
    Le travail à la défonceuse est une bonne alternative si on ne dispose pas d'une scie sous table, car la réalisation avec une scie circulaire ou une scie sauteuse n'est pas toujours facile, surtout si les lattes sont minces et peu larges.

    Matériel:
    - 2 lattes identiques
    - 1 long tasseau moins haut que les lattes

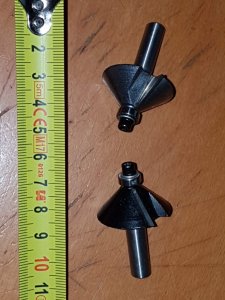

    - 1 fraise de défonceuse à chanfreiner (avec roulette), dont le rayon est au moins égal à la largeur de la latte à chanfreiner:

    fraise_chanfrein (Moyen).jpg

    Principe:

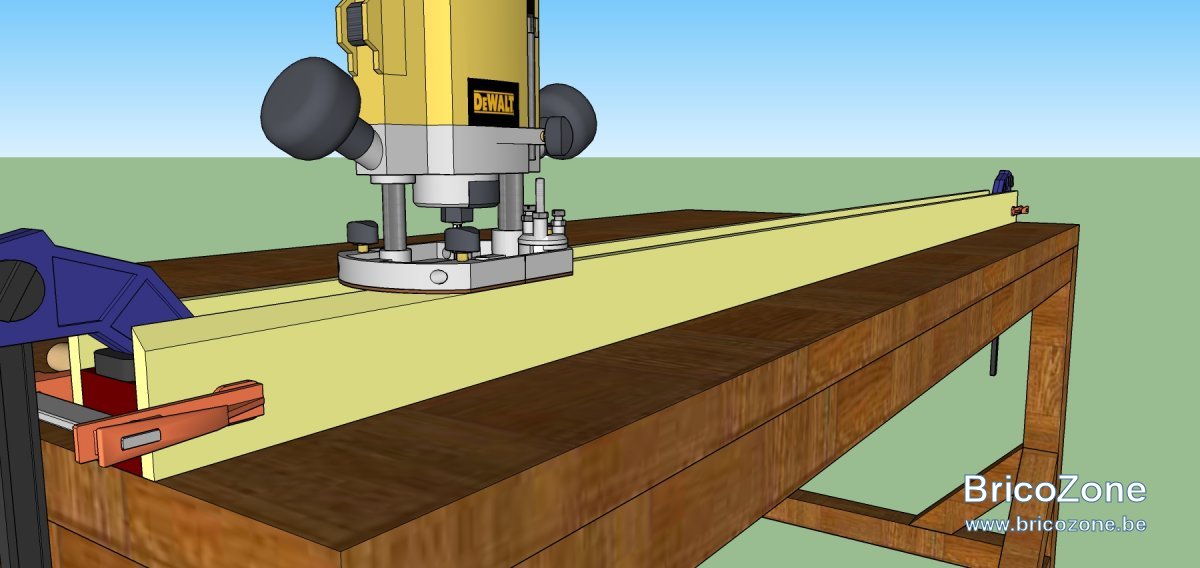

    La latte à chanfreiner est disposée latéralement, en appui contre un tasseau/chevron de plus ou moins même longueur que la latte à chanfreiner (pour assurer un bon support à la latte). Une latte de même hauteur que la latte à chanfreiner est disposée derrière, pour offrir un support assez large et bien plan pour la semelle de la défonceuse.
    Le tout est solidarisé latéralement par des serre joints (orange), et enfin fixé à l'établi par d'autres serre joints (en bleu).

    Illustrations:

    Les images ci-dessous sont cliquables pour les voir en plus haute résolution:

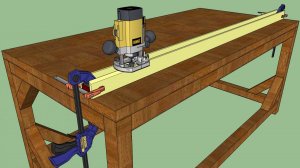

    french_cleat_router.jpg french_cleat_router2.jpg
    french_cleat_router3.jpg french_cleat_router4.jpg
    french_cleat_router5.jpg french_cleat_router6.jpg
    french_cleat_router7.jpg french_cleat_router8.jpg


    Je fais ça souvent et ça donne ceci par exemple :

    [​IMG]

    jean_marc_cse , 10 Août 2018
    #1
    Jin, A.L., xav1979 et 3 autres personnes aiment ça.
  2. guymauve

    guymauve Namur

    Magnifique. Je vais devoir apprendre à utiliser sketchup ;)

    Sinon je ne comprends pas comment tu peux être certain d’être droit avec ta défonceuse. Tu as une butée quelque part ?

    guymauve , 10 Août 2018
    #2
    fafalili aime ça.
  3. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

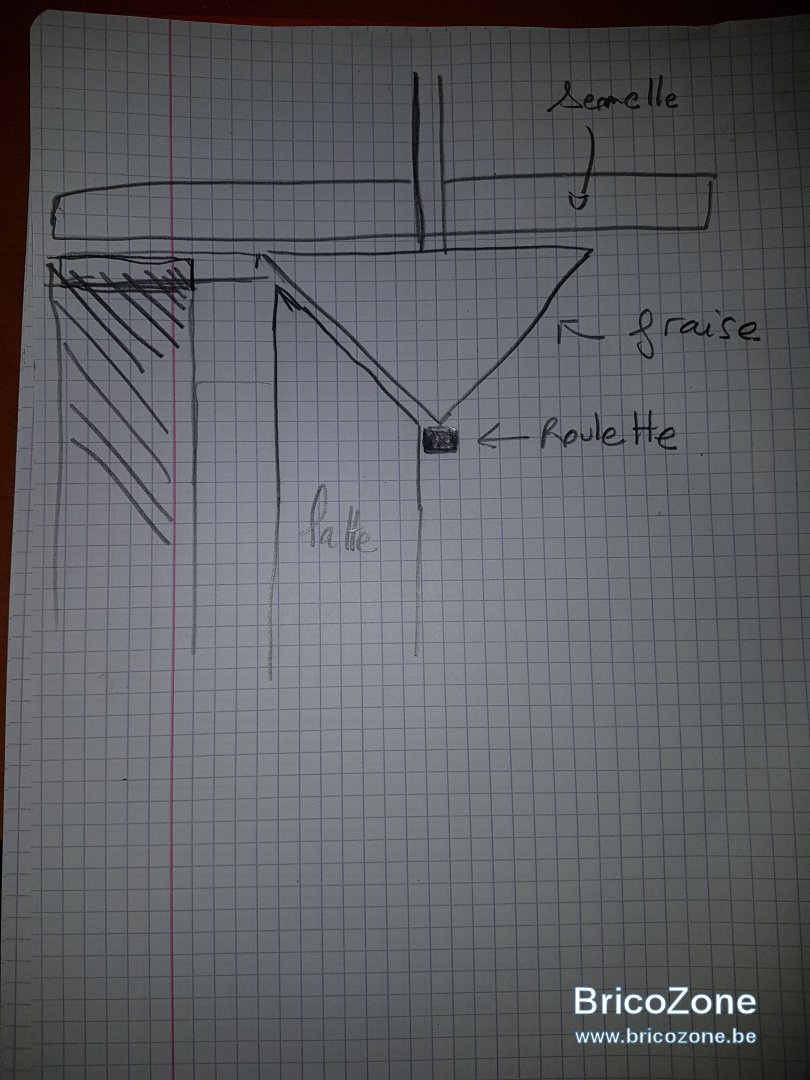

    La fraise est à 45 degrés.
    La fraise est parfaitement perpendiculaire à la semelle de la défonceuse.
    Les 2 lattes sont de même hauteur et sont rectangulaires. Il y a donc un angle de 90 degrés entre les faces. Comme les 2 lattes ont même hauteur, on a un plan. La semelle reposant sur ce plan, par définition, l'axe de la fraise fait un angle de 90 degrés avec la face supérieure de la latte. Et donc comme la fraise fait 45 degrés, ben ça coupe à 45 degrés.
    Et concernant l'alignement et la rectitude de la coupe, c'est la magie des fraises à chanfreiner équipées de roulette. La roulette appuie sur le bord et guide l'outil de coupe.

    Je ferais une photo d'un montage réel avec ma défonceuse. Mais crois moi, c'est tout simple et ça va tout seul :)

    jean_marc_cse , 10 Août 2018
    #3
  4. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    C'est vraiment la roulette qui fait tout le boulot : c'est elle la butée dont tu parlais.

    Ce genre de fraises avec roulettes, c'est l'idéal pour affleurer et pour chanfreiner plus ou moins profondément, ici à 45° et avec une profondeur telle que on chanfreine TOUTE l'épaisseur de la latte. Ca se fait tout seul :)



    jean_marc_cse , 10 Août 2018
    #4
  5. reptils

    reptils 36 ans,

    J'ai peut-être pas bien compris le but, mais ce serait pas plus simple de placer les lattes à plat? L'une sur l'autre pour que la roulette repose sur celle du bas.

    reptils , 10 Août 2018
    #5
  6. xav1979

    xav1979 39 ans, Hainaut

    En tout cas, quand tu expliques quelque chose, tu te donnes à fond! :laughing:

    xav1979 , 10 Août 2018
    #6
  7. xav1979

    xav1979 39 ans, Hainaut

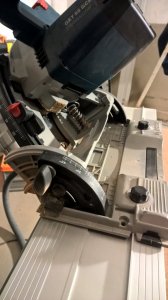

    Je ne veux pas pourrir ton topic @jean_marc_cse ;) mais juste pour montrer @guymauve qui posait la question que, oui, avec une surface suffisante, c'est tout à fait faisable à la circulaire aussi, mais avec un rail de guidage

    WP_20161118_20_17_27_Pro.jpg WP_20161118_20_17_52_Pro.jpg WP_20161118_20_16_44_Pro.jpg

    Comme quoi, il existe toujours plusieurs techniques dépendant du matériel dont on dispose et/ou de l'aisance qu'on a avec l'un plutôt qu'avec l'autre. J'ai utilisée celle-ci pour réaliser l'habillage de ma cheminée et c'était nickel!

    xav1979 , 10 Août 2018
    #7
    guymauve et jean_marc_cse aiment ça.
  8. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    Au contraire, merci pour ce très utile message : je suis complètement d'accord avec toi sur le fait qu'il existe bien souvent plusieurs méthodes pour une tâche donnée et c'est super d'en voir ici une (très jolie) illustration :) Ta réalisation est super propre en tout cas !

    jean_marc_cse , 10 Août 2018
    #8
    xav1979 aime ça.
  9. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    On peut en effet le faire avec les lattes à plat, MAIS ça a plusieurs inconvénients.

    1) Il faut alors être très soigneux sur le réglage de la profondeur de ta fraise.

    En effet :

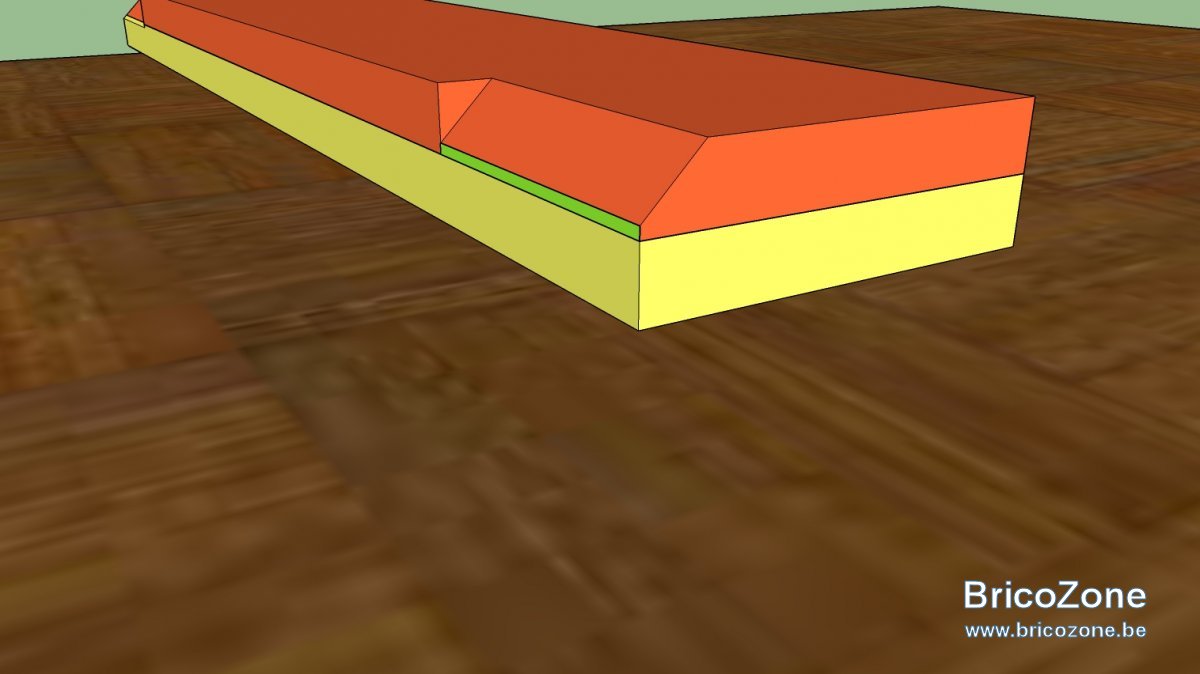

    Si la fraise ne plonge pas assez, tu fais un bord (en vert sur le dessin). C'est d'ailleurs un problème que tu peux aussi avoir avec mon montage.

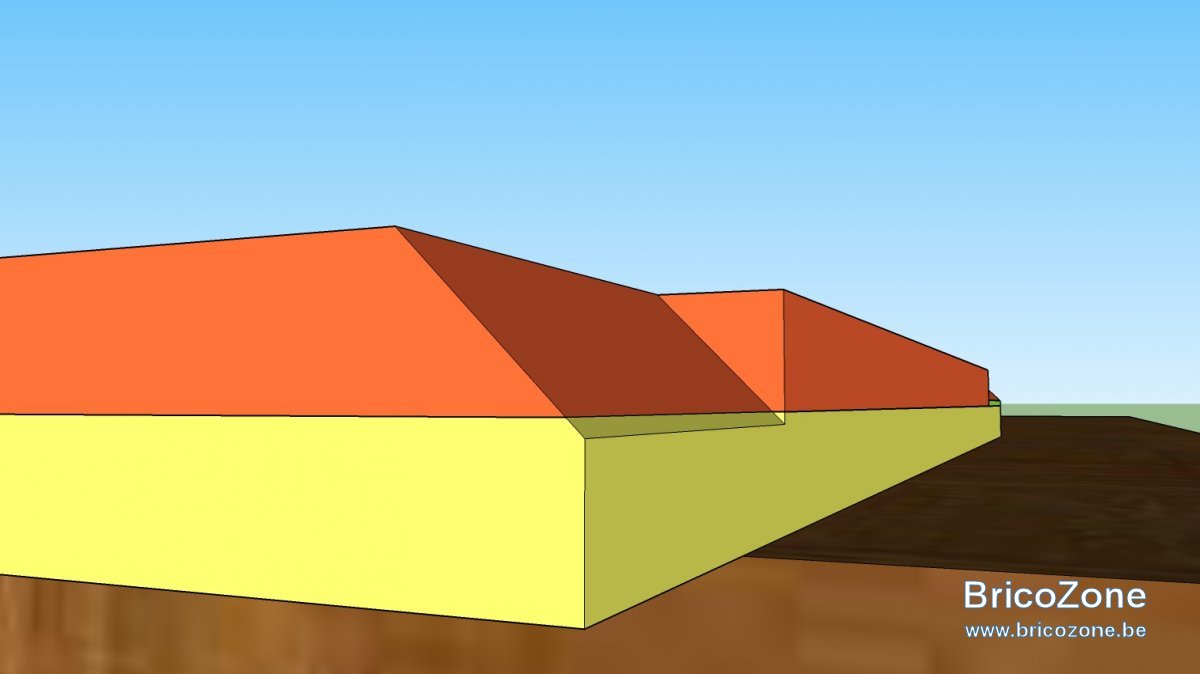

    Mais si ta fraise plonge TROP, tu attaques la latte du dessous. Et ça c'est un problème que tu ne peux pas avoir avec le montage que je propose. Au pire, ça raccourcit la hauteur de ta latte, mais c'est tout. Ici par contre, ça peut être embêtant :

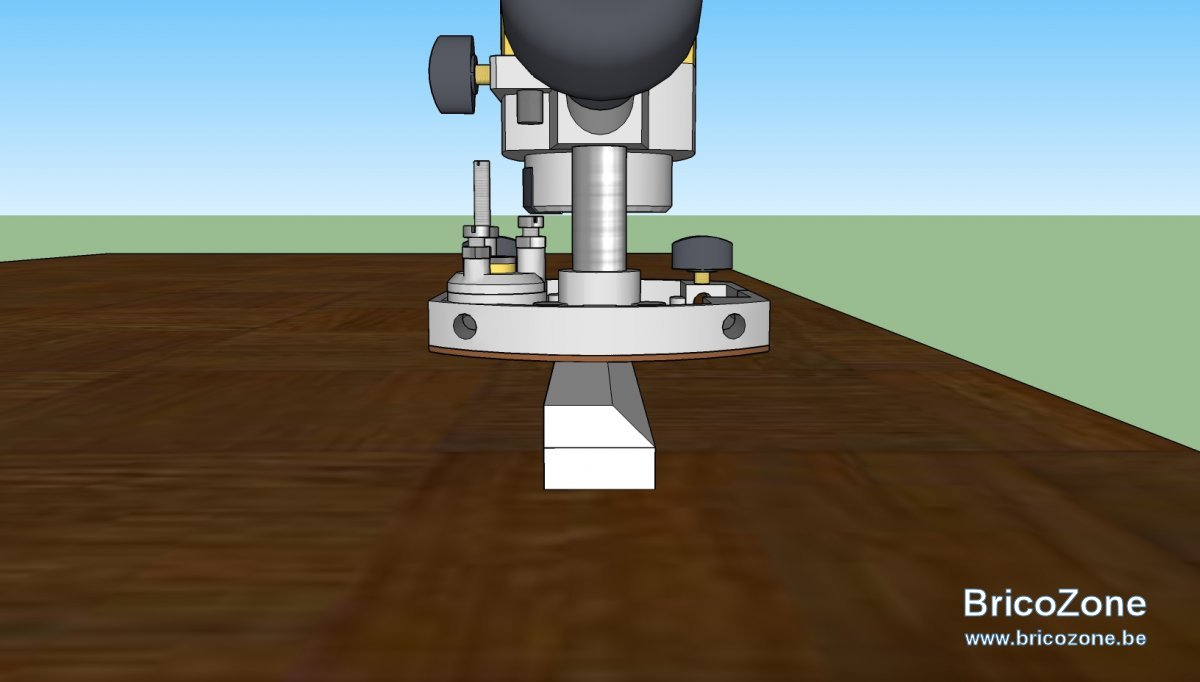

    2) D'autre part, si la latte est étroite, tu as une toute petite surface d'appui pour la semelle de ta défonceuse. Elle peut alors basculer et te massacrer ta belle latte (histoire vécue:sob:):


    Avec le montage "à la verticale", tu peux si nécessaire mettre un tasseau intermédiaire plus large pour avoir une assise parfaite avec au moins 2 surfaces planes pour l'appui de la semelle :


    Pour avoir essayé plusieurs méthodes, j'ai finalement retenu celle que je montrais ici car elle est très simple à mettre en oeuvre et donne de très bons résultats sans être un "As" de la défonceuse ;)

    Si j'ai bien appris une chose à propos de l'utilisation de ce merveilleux outil qu'est la défonceuse, c'est qu'il vaut toujours mieux prendre son temps et consacrer tout le temps nécessaire à la préparation du travail, notamment en s'assurant que tout est très solidement fixé et que au cours du travail on aura toujours un ou plusieurs appuis suffisants pour la semelle de la machine.

    jean_marc_cse , 10 Août 2018
    #9
    xav1979, dexter236 et guymauve aiment ça.
  10. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    Et pour conclure, de la théorie à la pratique. Je devais en faire pour un petit projet, j'ai fait des photos :)

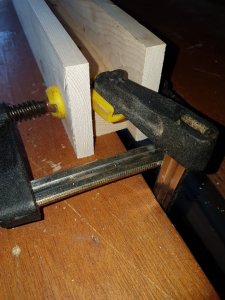

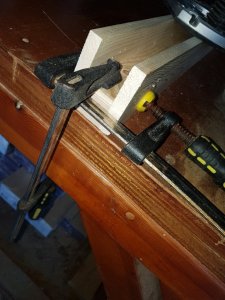

    Fixation des lattes à la verticale contre le petit tasseau et fixation à l'établi, gauche et droite :

    0.jpg 2.jpg

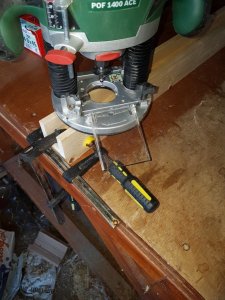

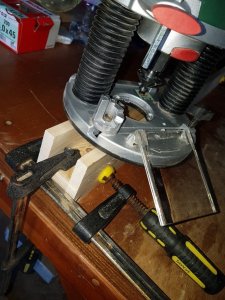

    Installation de la défonceuse et hop, en avant (j'utilise ici ma Bosch POF 1400 ACE, super petite machine!) :

    3.jpg 20180810_183806 (Moyen).jpg

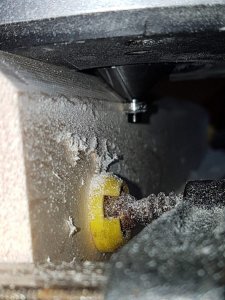

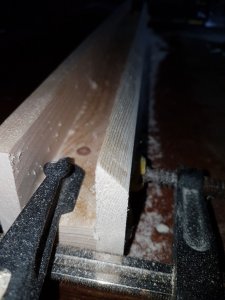

    On voit bien que c'est la petite roulette qui fait butée :

    6.jpg 5.jpg

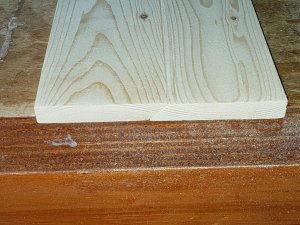

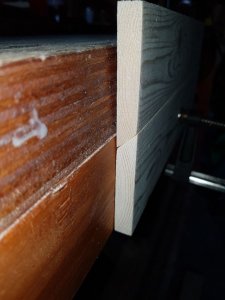

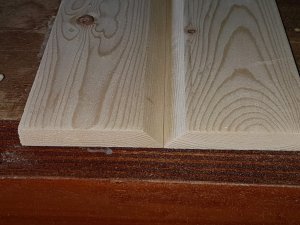

    le résultat est bien propre :

    7.jpg 8.jpg

    Prêt à l'emploi :)



    La seule limite à cette technique, c'est la taille de la fraise : il faut une fraise dont le rayon soit au minimum égal à l'épaisseur de la planche. En pratique, les fraises à chanfreiner courantes à queue de 8 font entre 11 mm et 22 mm de rayon, ça laisse déjà de quoi faire !

    jean_marc_cse , 10 Août 2018
    #10
    xav1979, A.L. et guymauve aiment ça.
