Gaine a 5 fils sous la corniche?

Bonsoir a tous,

J'ai réalisé l'installation d'un spot led a l'extérieur de mon habitation ce weekend.

Depuis l'achat de cette maison (maison simple de +-15ans alimentée en 2X220V) il y avait une gaine électrique en hauteur, au milieu de la façade avec de la toile isolante au bout de ces fils.

Etant en hauteur et n'ayant pas l'intérêt d'y chipoté tout est toujours resté intacte, sauf qu'en voulant installer mon spot je me suis rendu compte que ces câbles étaient alimenté !
Après une brève mesure, j'obtiens 230V en permanence entre le bleu, les deux noirs et le brun.

L'installation a était contrôlée dernièrement, d'une part par un électricien ,d'une autre part par l'organisme de contrôle, cette alimentation n'apparait sur aucun des plans. Le câblage d'une alarme avec un détecteur par pièce a était prévu lors de la construction mais n'a jamais était raccordé.

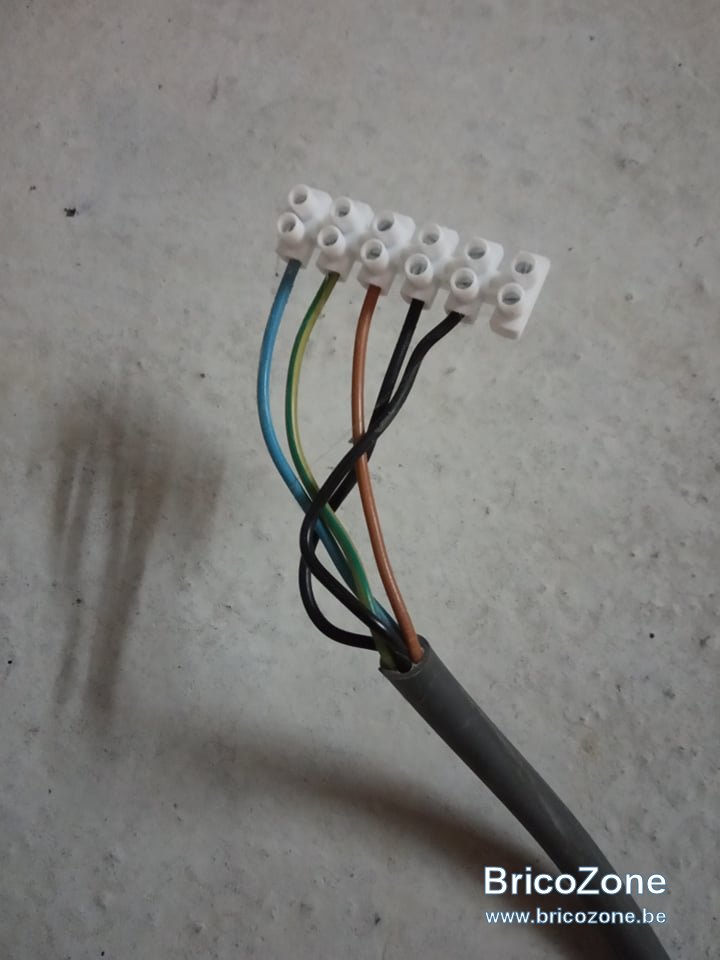

Ne voulant pas créer de problème, j'ai isolé ce câble dans le grenier, mais ma question est: quel est l'utilité de cette alimentation a 5fils (mono ou triphasé?) sous la corniche en extérieur avec une tension permanente d'après vous?

Merci de m'avoir lu.

Bonne soirée.

Surement une ligne prévue pour un phare extérieur avec détecteur de mouvements, et possibilité de l'utiliser également avec un interrupteur en cas de besoin...

OK,mais je ne comprends pas pourquoi avoir 3 phases pour cet usage ?

Pour ne pas laisser cette alimentation inutile, est-il possible de la raccorder a une prise électrique? Si oui, comment la câblé ? En ne raccordant que le bleu, vert/jaune et le brun ? Merci

Un câble ça a 2 bouts, 2 extrémités.
Trouvez où il est raccordé et vous aurrez votre réponse.

Pour être certain il faudrait tester avec une vraie lampe témoin (lampe à incandescence classique) et oubliez votre multimètre qui ne peut que vous donner des indications fantaisistes et dangereuses.
Il faut tester entre :
Bleu - noir1
Bleu - noir2
Bleu - brun
Brun - noir1
Brun - noir2
Noir1 - noir2
C'est ce que l'on contrôlerais si on serait sur place.
La lampe témoin peut indiquer trois résultats, allumée normale, allumée +/- à moitié, éteinte.

Merci @Cory ,dés que j'ai 5 minutes,je regarde a ça et je reviens avec le résultat!

@RobBZ z L'alimentation vient directement du disjoncteur d'après ce que j'ai pu voir... Aucun interrupteur entre les 2.

Cela vient d'un disjoncteur 4 pôles ? Quel est son calibre ?

Il n'y a pas un interrupteur prêt d'une porte ou fenêtre qui ne sert à rien...?

flashman a dit:

Il n'y a pas un interrupteur prêt d'une porte ou fenêtre qui ne sert à rien...?

Cliquez pour agrandir...

Qui sait, peut-être caché par le plafonnage et oublié comme il n'a jamais servis apparemment

Charlys a dit:

OK,mais je ne comprends pas pourquoi avoir 3 phases pour cet usage ?

Pour ne pas laisser cette alimentation inutile, est-il possible de la raccorder a une prise électrique? Si oui, comment la câblé ? En ne raccordant que le bleu, vert/jaune et le brun ? Merci

Cliquez pour agrandir...

hello
tu dis toi même au début , avoir une installation 2x230v, je ne vois pas où tu pourrais obtenir 3 phases sur ce câble
tu ne donnes pas la section des fils, 1,5² ou 2,5² , ni la valeur du disjoncteur où ils sont raccordés
si tu déclenche le disj en question, qu'est-ce qui ne fonctionne plus autre part dans la maison ??

Bonjour a tous,

J'ai effectué le test a l'aide d'une lampe témoin:

Bleu - noir1 ==> ampoule éteinte
Bleu - noir2==>ampoule éteinte
Bleu - brun==> ampoule allumée normalement
Brun - noir1==> ampoule qui clignote ???
Brun - noir2==> ampoule qui clignote???
Noir1 - noir2==>ampoule éteinte

J'ai contrôlé l'alimentation du compteur,il s'agit bien d'une alimentation en 2X230V.

Le disjoncteur sur lequel ce câble est raccordé est un 16A, 4 pôles et il sert d'alimentation de points lumineux uniquement dans la cuisine, salon, salle a manger, ce câble est au dessus de la baie vitrée coté salle a manger.

Lors de l'achat de la maison, j'ai toujours cru que ce câble devait servir au raccordement de l'alarme(boitier), je ne vois pas du tout l'intérêt des 2 fils noirs (phases?) et encore moins le fait que l'ampoule clignote entre le brun et les 2 noirs (ampoule classique a filament de 60W).

Dernier point important, en façade, +- au même endroit, j'ai le même type de câble qui pendouille, je n'ai pas encore contrôler si il était alimenté de la même marnière que celui ci.

Quid: - Alimentation pour un phare avec détecteur de présence ? (sans interrupteur, drôle de raccordement)
OU - Alimentation pour les boitiers d'alarme ?

Merci a tous de participer a mon interrogation ;-)

une astuce, si ça clignote, c'est probablement qu'il y a qqch de raccordé à l'autre bout ou qqpart sur le trajet
si tu dispose d'une ampoule plus puissante que 60w , laisse la connectée entre brun et noir 1, puis va voir dans la maison, ce qui pourrait clignoter en même temps
faire l'essai aussi entre brun et noir 2
ça te donnera une piste, mais je suppute un tube fluo lumineux (néon) qui serait impacté
