Bonjour, on a fait refaire notre toit entièrement il y a deux mois. Charpente complète + isolation 12cm + 5 Velux.

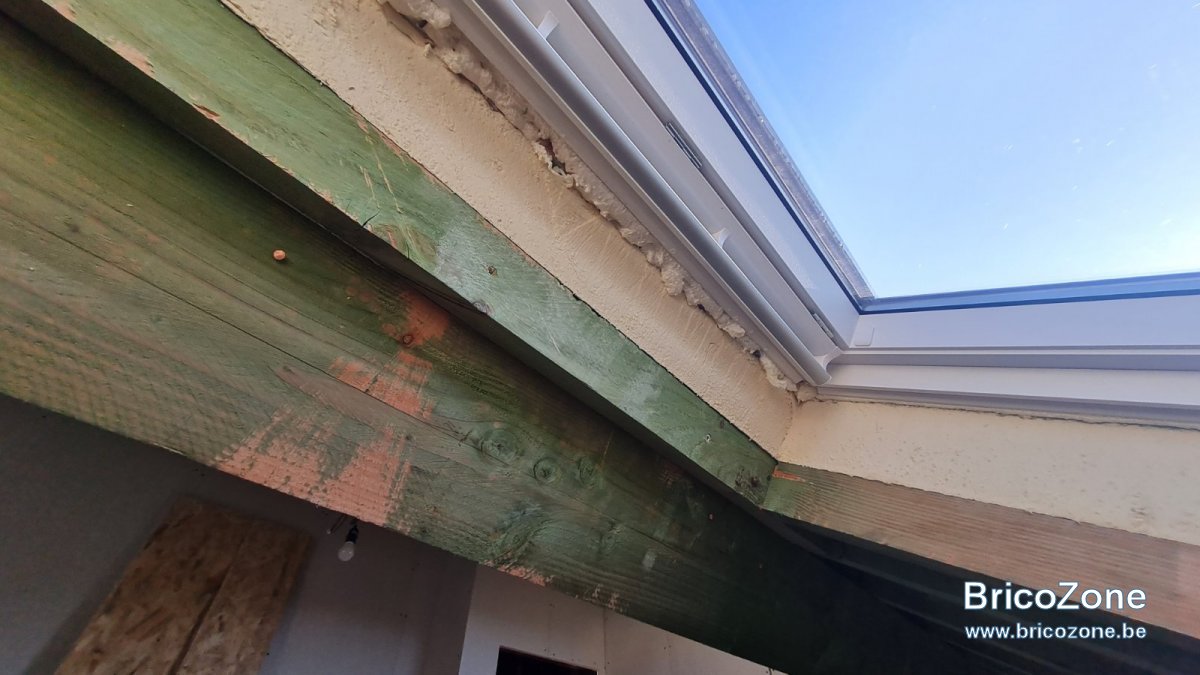

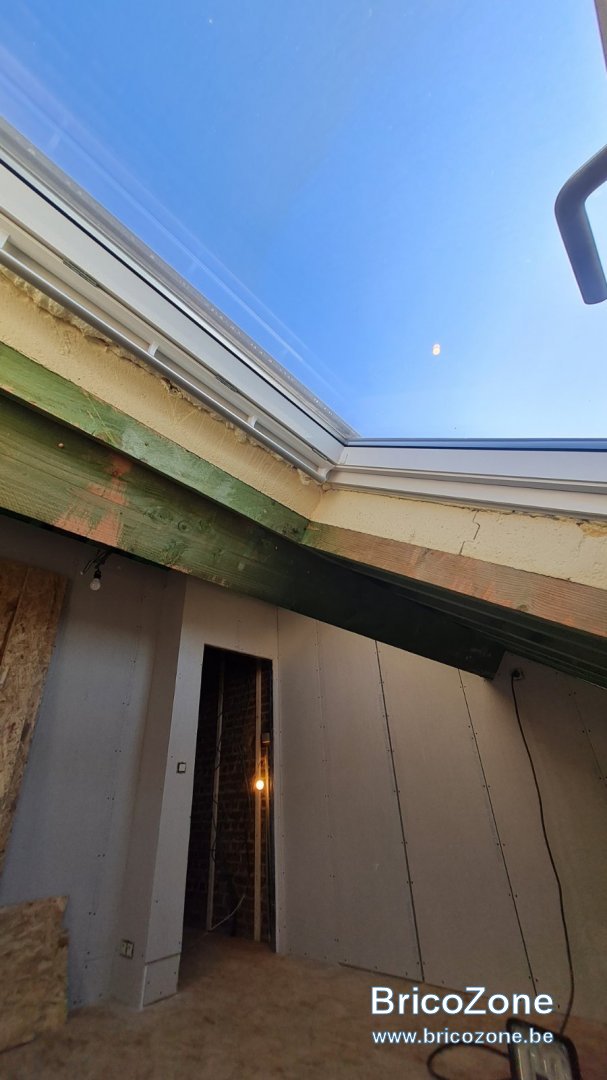

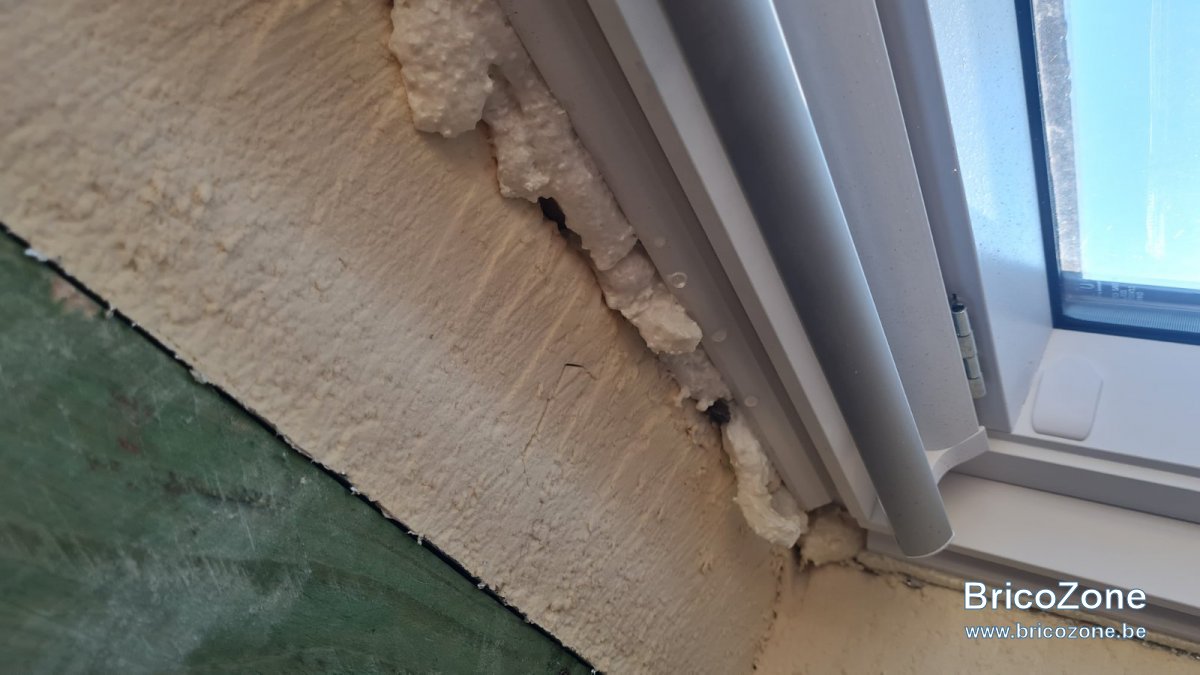

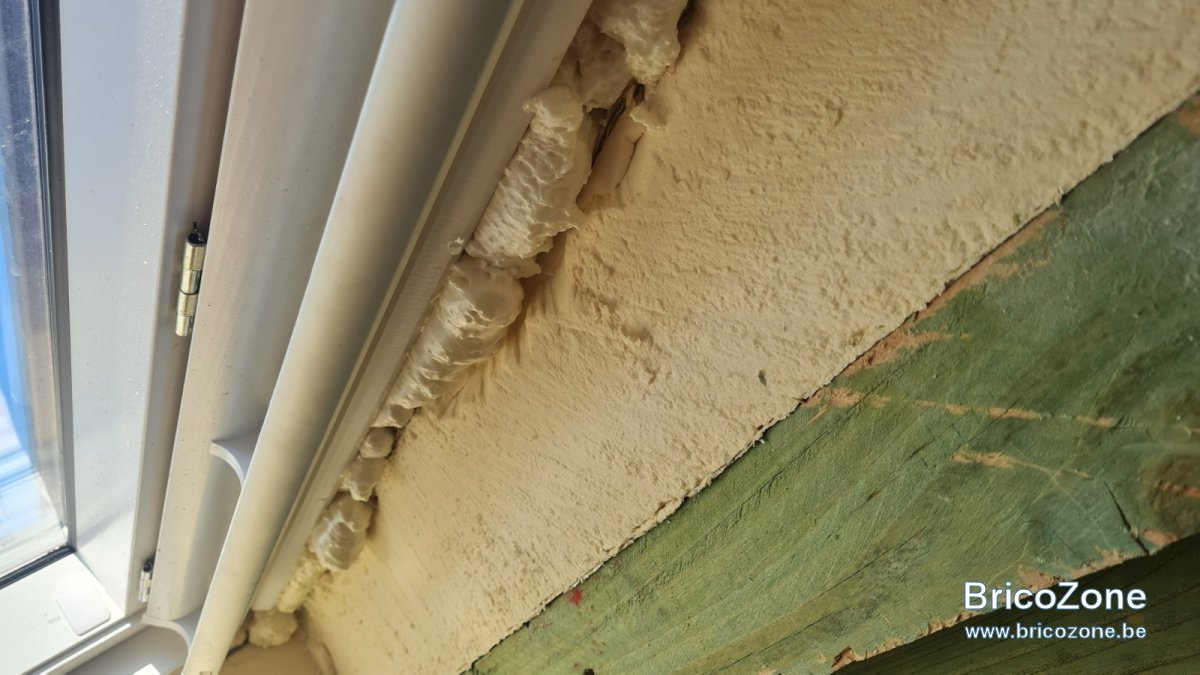

J'ai maintenant de l'eau qui coule par la découpe des Velux. Je vois des gouttes sur la latte la plus haute de l'encadrement, donc j'imagine que ça vient d'au dessus.

Le soucis c'est que l'eau coule même quand il ne pleut pas ! Donc j'imagine que c'est de la condensation, mais les pièces concernées ne sont pas encore habitées, et il n'y a encore rien dedans excepté du Gyproc et de l'OSB, donc des matières sèches.

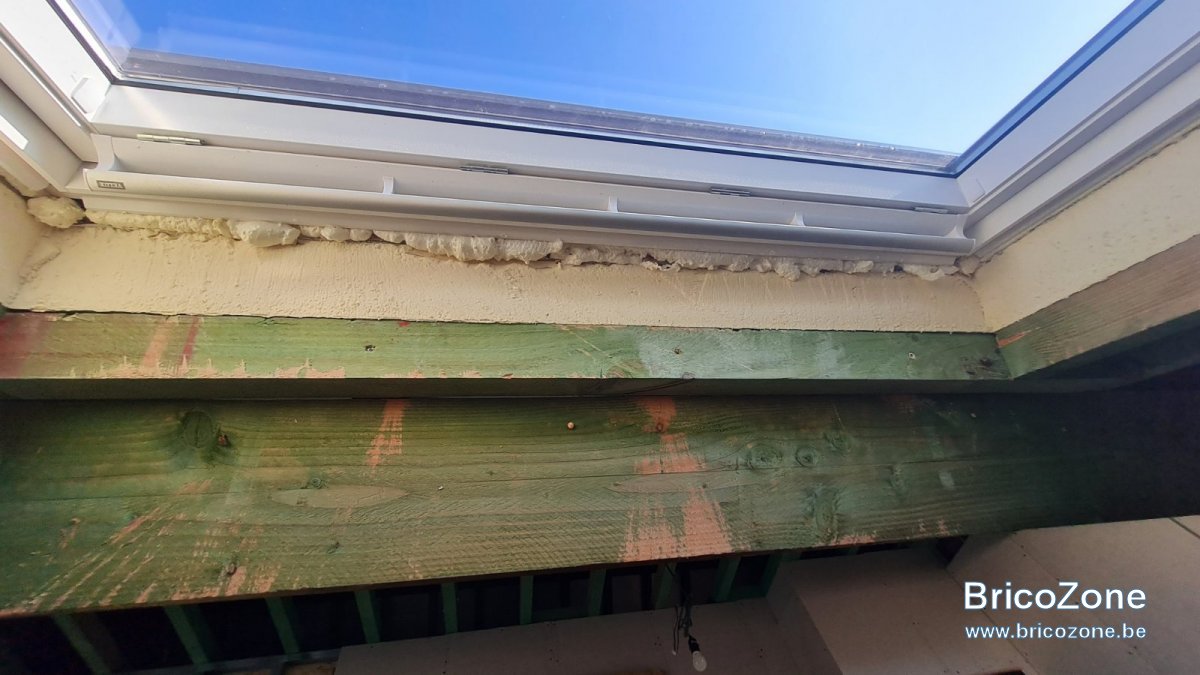

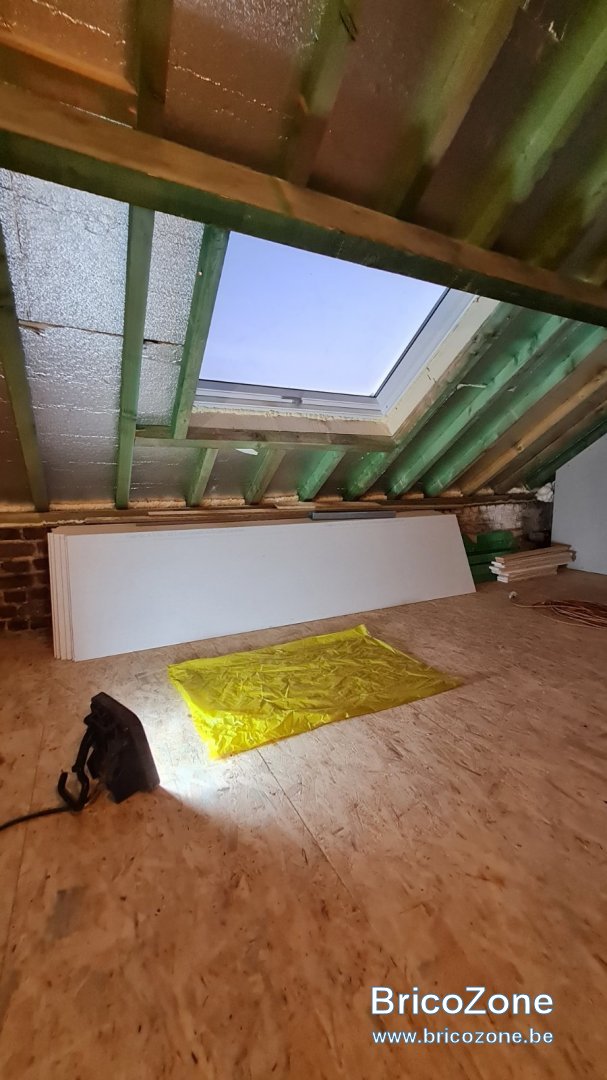

Quelques photos :

Qu'en pensez-vous?
Est-ce un phénomène normal en fin de travaux? (peut-être que l'humidité de la sous-toiture doit s'évacuer, il a beaucoup plu pendant les travaux). Ou problème de mise en oeuvre?

Pour info, j'ai ça à tous les Velux, certains plus que d'autres. Et je vois les bords de la sous-toiture, donc à priori pas de jointure faite sur les Velux. J'en avais parlé à l'entrepreneur pendant les travaux, il m'a répondu que c'était toujours comme ça, la sous-toiture n'est pas collée au Velux et c'est la mousse PU qui aide un peu à rendre étanche.


Svp j'ai besoin d'infos et d'idées constructives.

Merci d'avance !



Dernière édition: 9 Octobre 2021

antoine7850

• 9 Octobre 2021

• #2

Encore un entrepreneur qui n'en a rien foutre de l'étanchéité à l'air...



H

Halfvolle

• 9 Octobre 2021

• #3

Ok merci pour votre avis, mais en constructif ça donne quoi? J'ai besoin d'infos et d'arguments.



antoine7850

• 9 Octobre 2021

• #4

Halfvolle a dit:

Ok merci pour votre avis, mais en constructif ça donne quoi? J'ai besoin d'infos et d'arguments.

Cliquez pour agrandir...

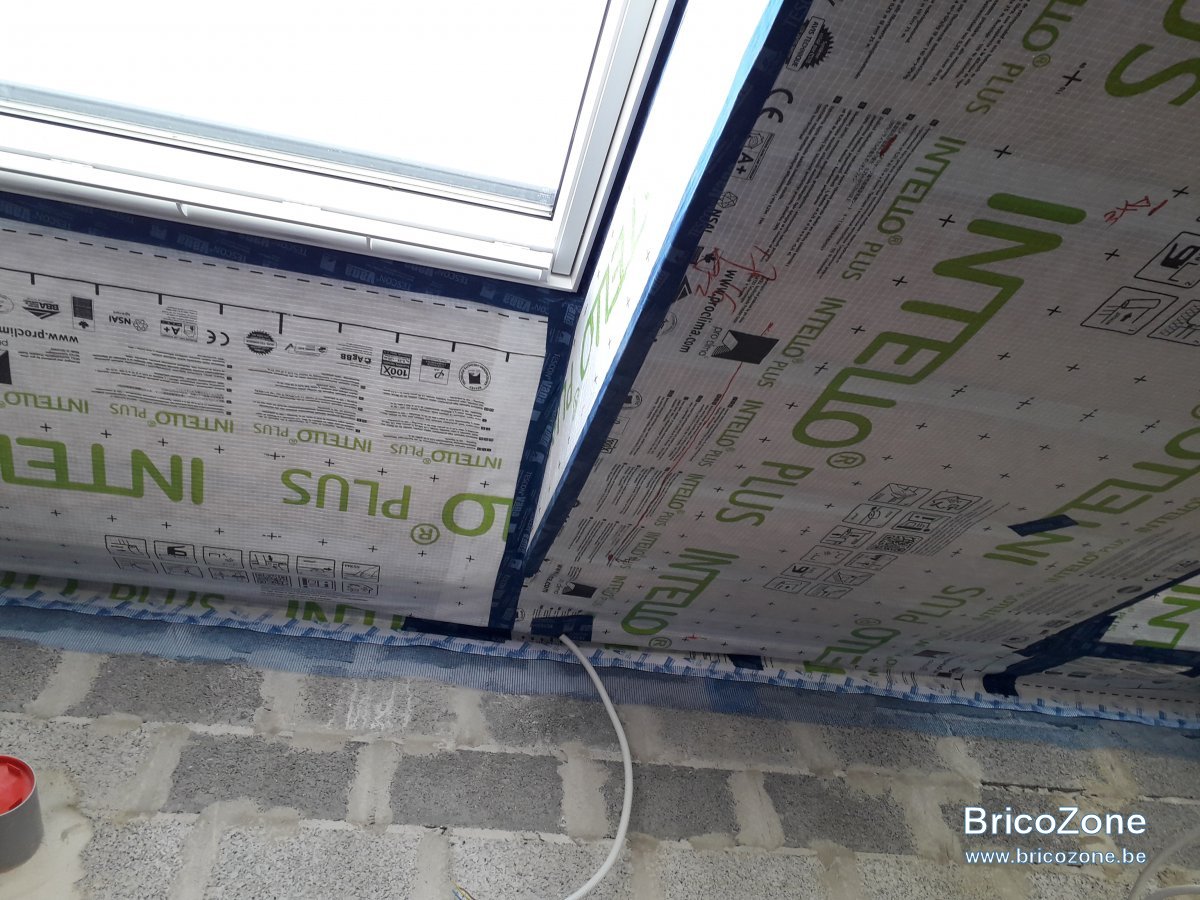

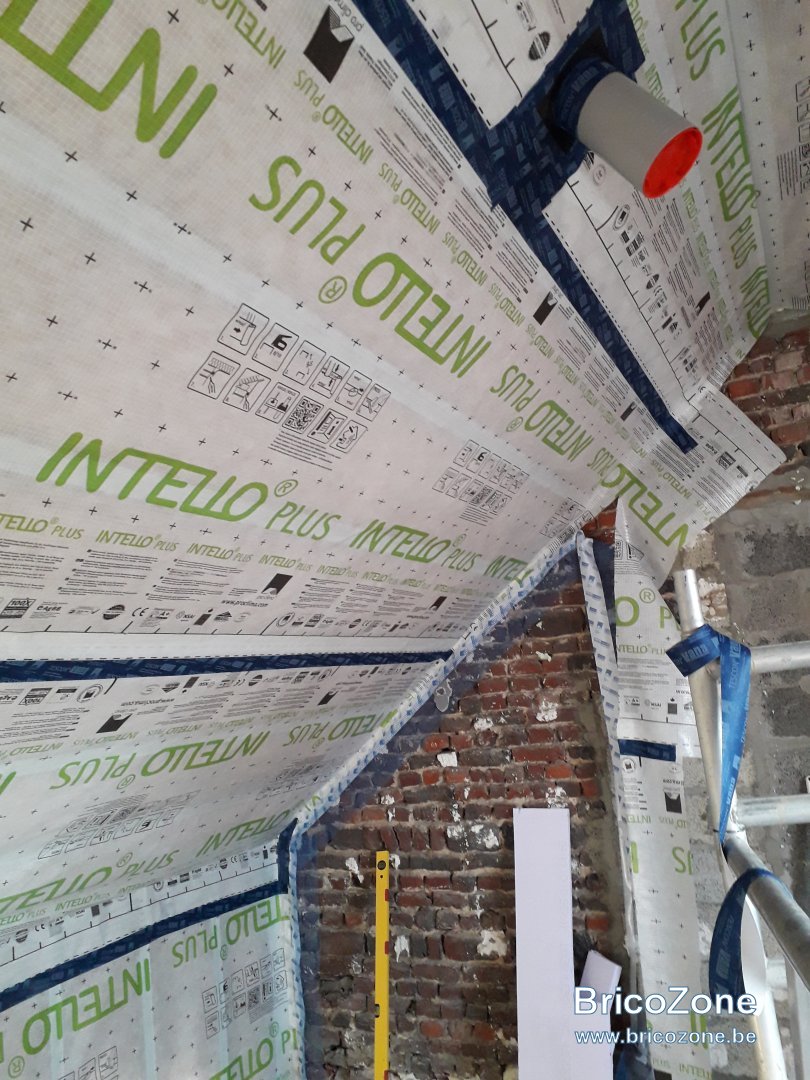

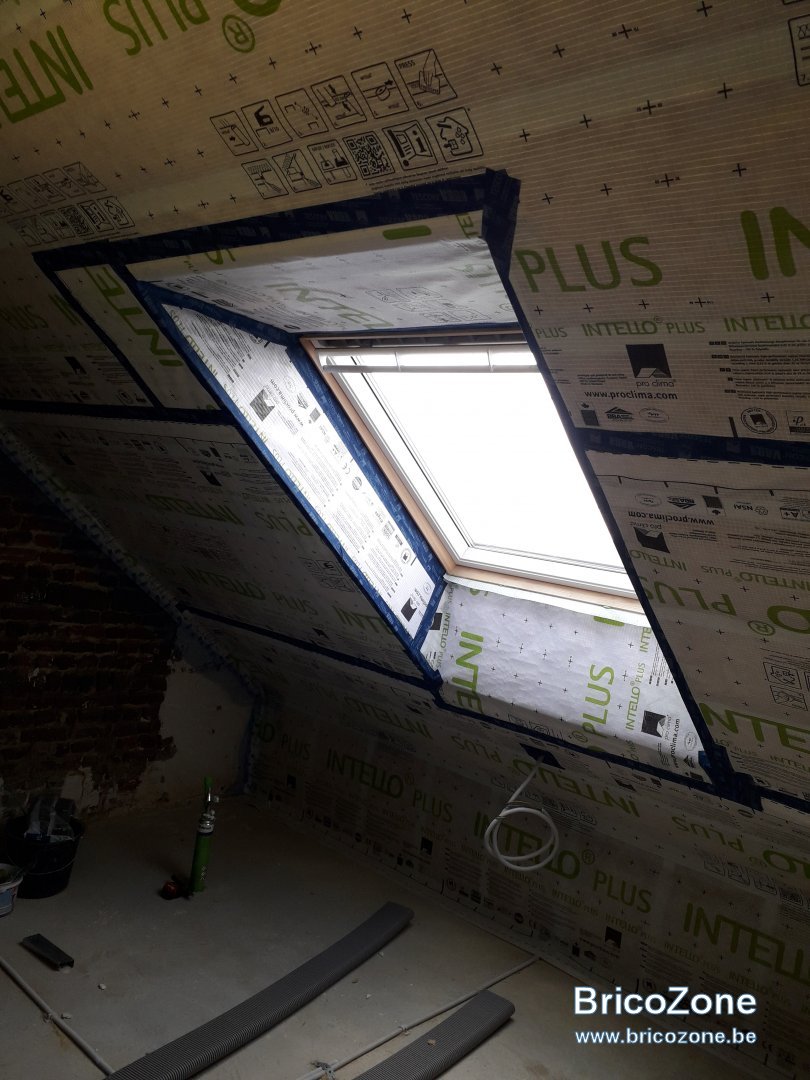

Voici des exemples d'étanchéité à l'air convenable sur la toiture + détail Velux. (pourtant je ne suis pas pro)

Dans ton cas, il n'y à aucune barrière pour empêcher que l'air chaud s'échappe, et que l'air froid ne rentre.
Le coté "alu" de ton isolant n'est même pas fermé avec l'adhésif ad-hoc.



H

Halfvolle

• 9 Octobre 2021

• #5

Ok merci beaucoup pour les infos.

Et en pratique, quelle serait la solution? Vu la configuration ca me parait compliqué/impossible de placer l'adhésif.



L

leval

• 9 Octobre 2021

• #6

Terminer de mettre un isolant entre chevrons et membrane frein/par vapeur en fonction de l'isolant



antoine7850

• 9 Octobre 2021

• #7

Halfvolle a dit:

Ok merci beaucoup pour les infos.

Et en pratique, quelle serait la solution? Vu la configuration ca me parait compliqué/impossible de placer l'adhésif.

Cliquez pour agrandir...

Avertir rapidement "l'entrepreneur" c'est a lui de trouver une solution.

Effectivement comme @leval le suggère, placer un autre isolant entre chevron (type laine de bois pour l'acoustique).



H

Halfvolle

• 9 Octobre 2021

• #8

Ca ça risque d'être compliqué : au delà du fait que ce n'était pas prévu dans le budget, la plupart des cloisons et plancher du petit grenier sont déjà placées. Dans ces conditions c'est impossible de placer l'isolant et le pare-vapeur jusqu'aux murs ....



H

Halfvolle

• 9 Octobre 2021

• #9

Est-ce qu'il n'y aurais pas une solution alternative, juste histoire que l'eau ne rentre plus?

Je comprend l'importance de l'étanchéité à l'air, mais je ne me vois pas tout redémonter.



Dernière édition: 9 Octobre 2021

ender

• 9 Octobre 2021

• #10

Bonjour, ce genre de configuration (bien conçue cela s'entend) n'engendre pas de soucis de condensation ou autre. Je n'ai que rarement vu la pose d'un véritable pare-vapeur avec une isolation en panneaux PIR.
Par contre, auriez vous des photos de la finition supérieure de vos châssis de toiture ?



H

Halfvolle

• 9 Octobre 2021

• #11

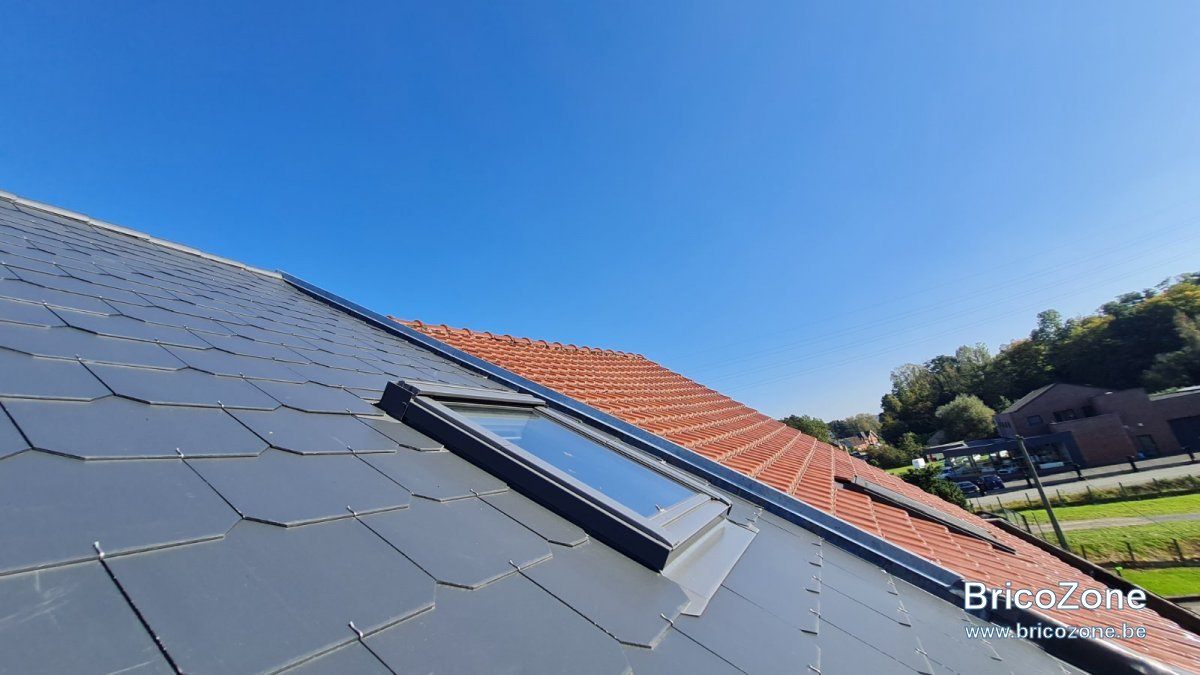

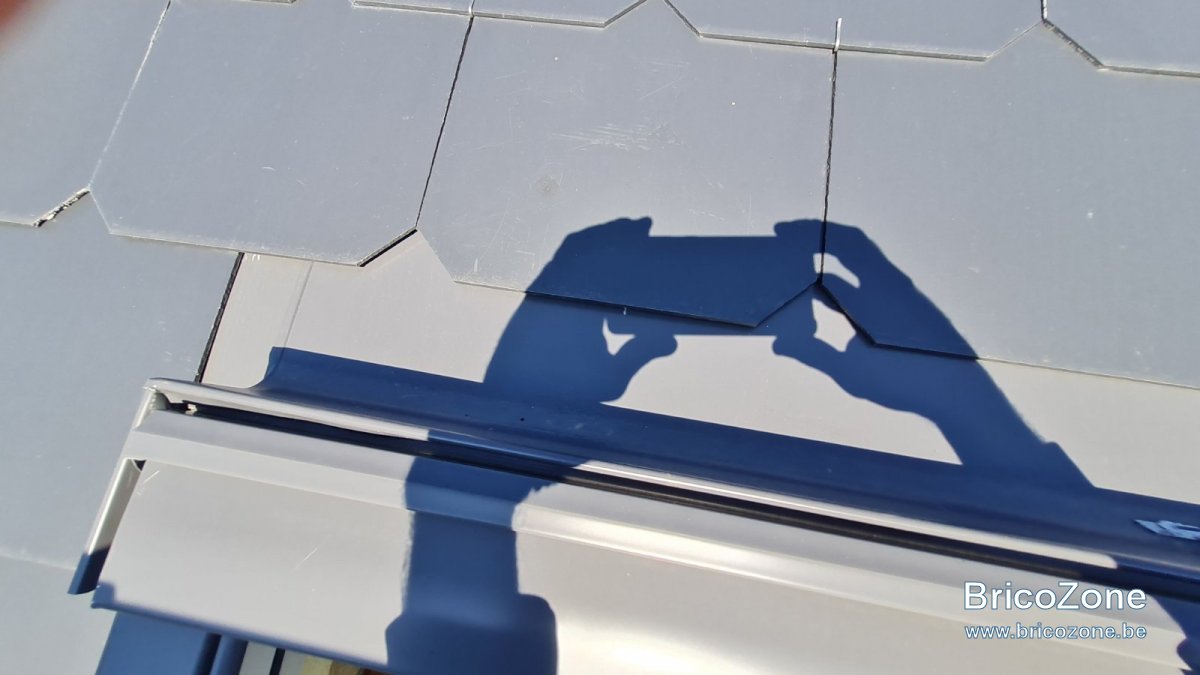

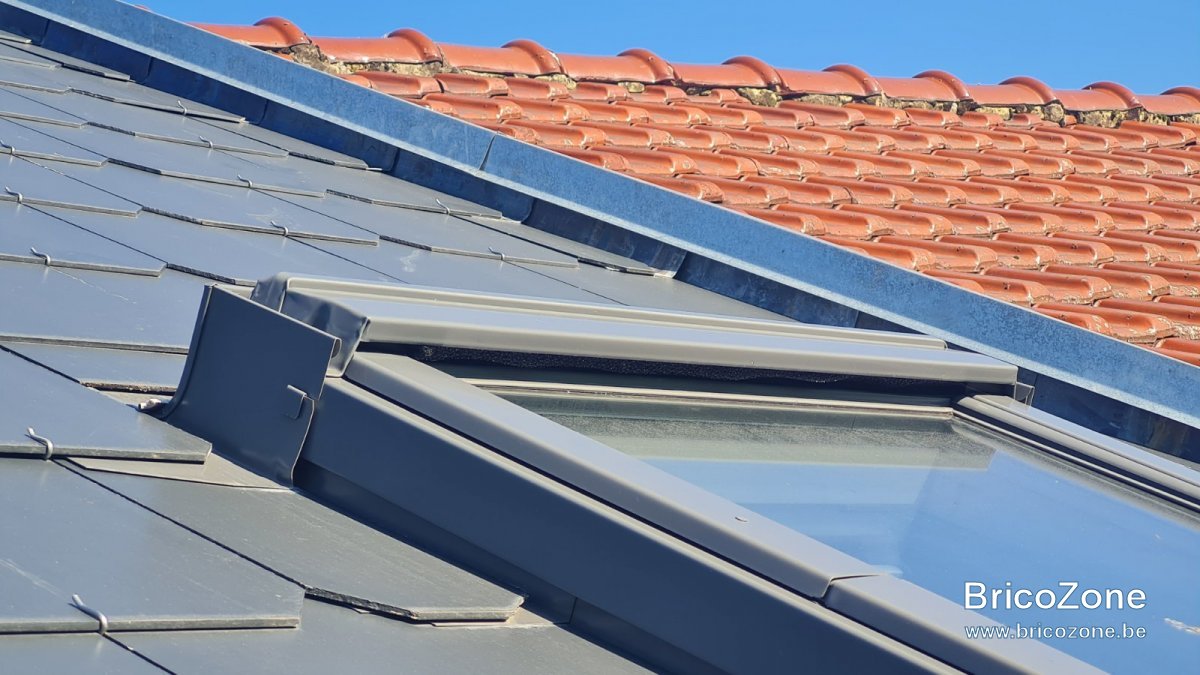

Voici quelques photos :



H

Halfvolle

• 9 Octobre 2021

• #12

Pour rappel, ce n'est à priori pas un soucis de pluie mais plutôt de condensation. Ce matin par exemple j'avais des gouttes au sol alors qu'il a fait sec cette nuit. Maintenant que le soleil chauffe le toit je n'ai plus rien.



Yucatan

• 9 Octobre 2021

• #13

Halfvolle a dit:

Voici quelques photos :

Voir la pièce jointe 103728

Voir la pièce jointe 103729

Voir la pièce jointe 103730

Voir la pièce jointe 103731

Voir la pièce jointe 103732

Cliquez pour agrandir...

Bonjour.

On dirait qu il manque une ardoise (doublis) à cet endroit. Et ce à tous les Velux.



ender

• 9 Octobre 2021

• #14

En effet, pas de doublis je ne suis plus étonné avec le temps.
Et il manque la dernière ardoise latérale sur le solin en alu.



Dernière édition: 9 Octobre 2021

Yucatan

• 9 Octobre 2021

• #15

ender a dit:

En effet, pas de doublis je ne suis plus étonné avec le temps.
Et il manque la dernière ardoise latérale sur le solin en alu.

Cliquez pour agrandir...

On dirait que l ardoise faisant office de doublis est placée sous le retour du bac du Velux..l eau s écoulant entre le dessus du bac et l ardoise pour finir à l intérieur.



Dernière édition: 9 Octobre 2021

Yucatan

• 9 Octobre 2021

• #16

Halfvolle a dit:

Ok merci beaucoup pour les infos.

Et en pratique, quelle serait la solution? Vu la configuration ca me parait compliqué/impossible de placer l'adhésif.

Cliquez pour agrandir...

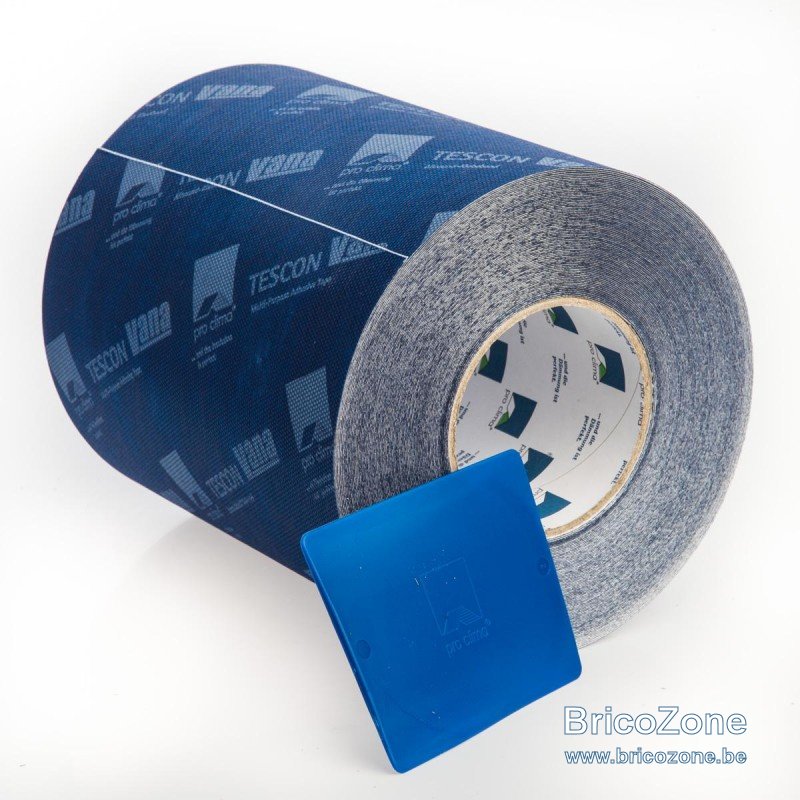

Placer du tecson vana entre la rainure dans le Velux où l,on vient placer du gyproc et le chevron pour « couvrir » le champ de l isolant .
Ça existe en 20 cm de largeur.



H

Halfvolle

• 9 Octobre 2021

• #17

Alors, j'ai peur de ne pas bien tout comprendre

Le doublis ce sont les ardoises sous la couche principale?
"Et il manque la dernière ardoise latérale sur le solin en alu." C'est à dire?

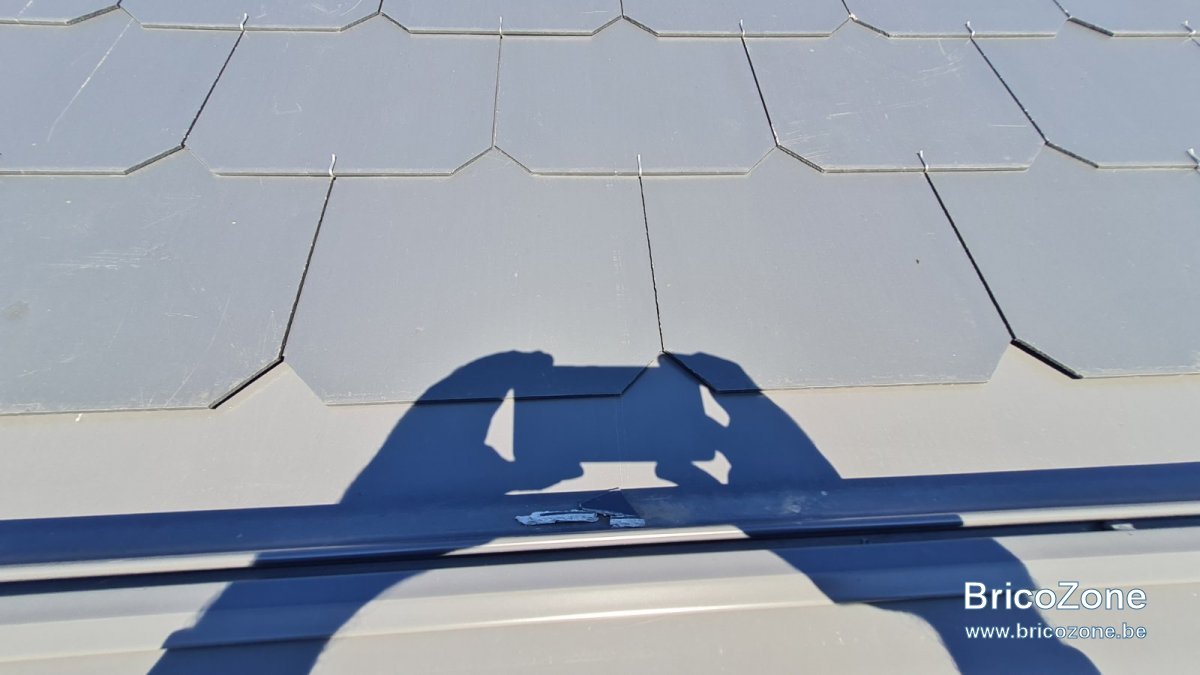

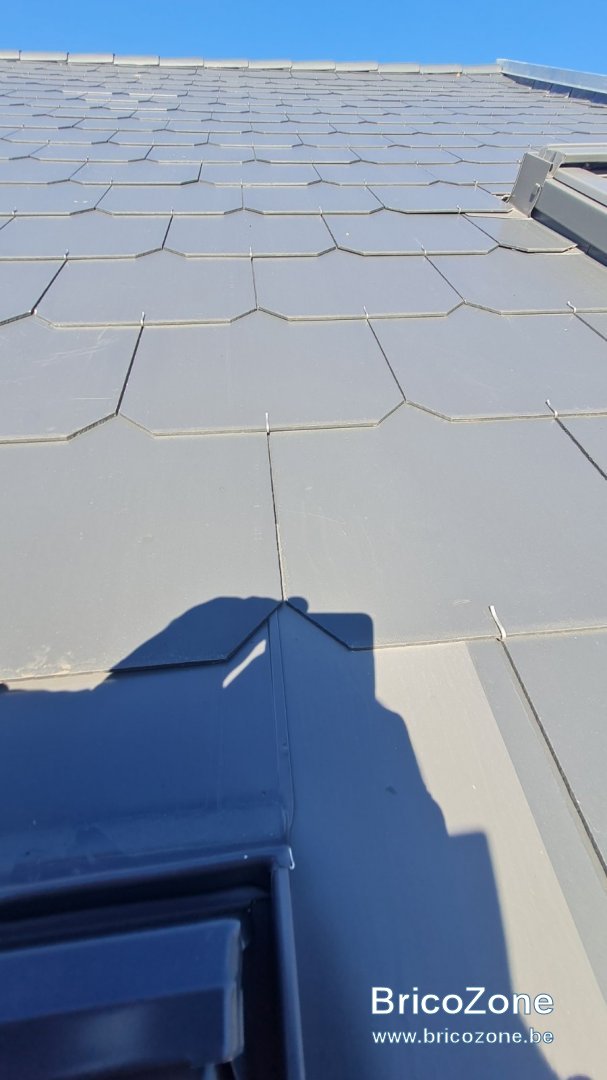

J'ai repris quelques photos :

De ce que je vois l'ardoise du dessous est bien présente, par contre elle passe effectivement en dessous de la tôle en alu (le solin dont vous parlez?). Je suis pas spécialiste de la mécanique des fluides mais il me semble que du coup dans ce cas-ci la tôle ne sert plus à rien.


Mais ici ce serait plutôt un problème quand il pleut, pas de condensation j'imagine.



Yucatan

• 9 Octobre 2021

• #18

Halfvolle a dit:

Alors, j'ai peur de ne pas bien tout comprendre

Le doublis ce sont les ardoises sous la couche principale?
"Et il manque la dernière ardoise latérale sur le solin en alu." C'est à dire?

J'ai repris quelques photos :

Voir la pièce jointe 103737

Voir la pièce jointe 103739

Voir la pièce jointe 103740

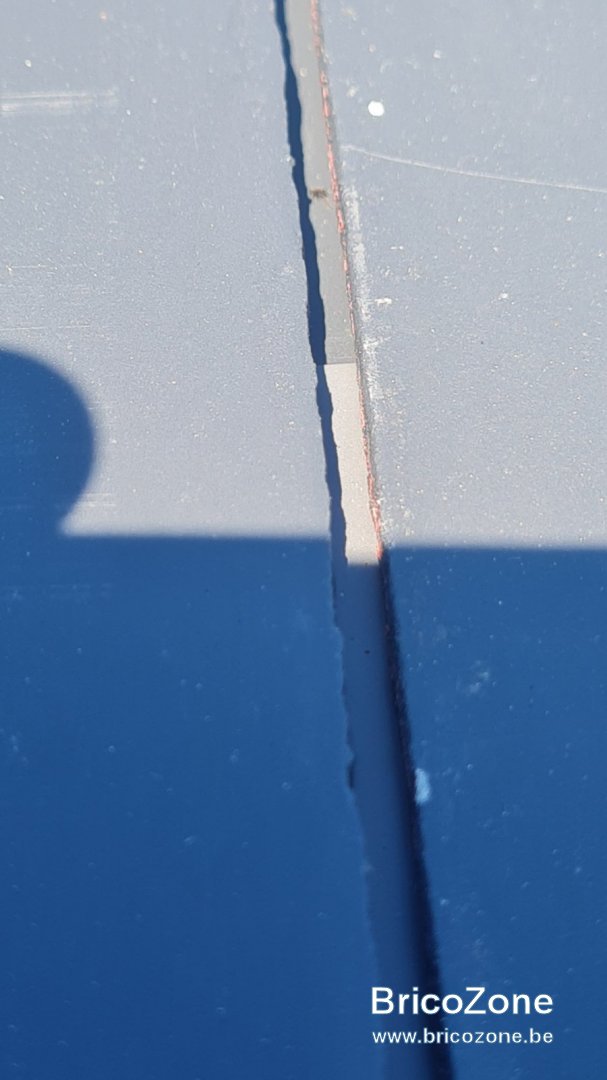

De ce que je vois l'ardoise du dessous est bien présente, par contre elle passe effectivement en dessous de la tôle en alu (le solin dont vous parlez?). Je suis spécialiste de la mécanique des fluides mais il me semble que du coup dans ce cas-ci la tôle ne sert plus à rien.



Mais ici ce serait plutôt un problème quand il pleut, pas de condensation j'imagine.

Cliquez pour agrandir...

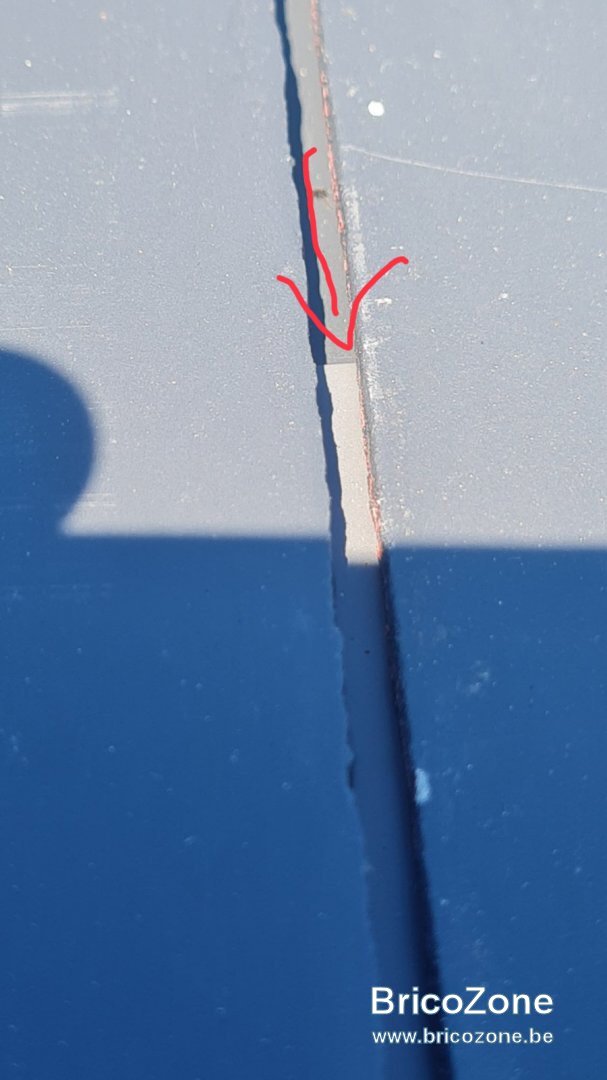

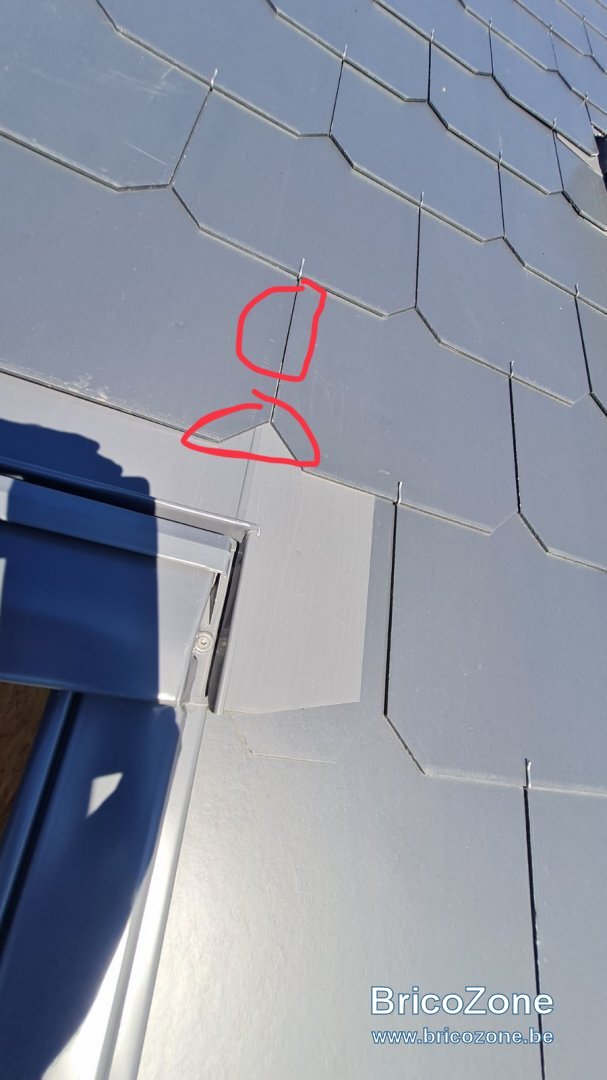

L ardoise posée sous le bac en alu du Velux devait se placer sur le retour et non en dessous.
L eau s écoule derrière le profil alu (au niveau de la flèche rouge) alors que l eau doit venir s écouler dessus.



H

Halfvolle

• 9 Octobre 2021

• #19

Yucatan a dit:

Placer du tecson vana entre la rainure dans le Velux où l,on vient placer du gyproc et le chevron pour « couvrir » le champ de l isolant .
Ça existe en 20 cm de largeur.

Voir la pièce jointe 103742

Cliquez pour agrandir...

Ca étanche bien y compris sur le chevron? (bois plus ou moins brut).

Et ça risque pas de faire stagner l'eau derrière vu que il y a d'autres passages d'air?



Yucatan

• 9 Octobre 2021

• #20

Yucatan a dit:

L ardoise posée sous le bac en alu du Velux devait se placer sur le retour et non en dessous.
L eau s écoule derrière le profil alu (au niveau de la flèche rouge) alors que l eau doit venir s écouler dessus.

Voir la pièce jointe 103744

Cliquez pour agrandir...

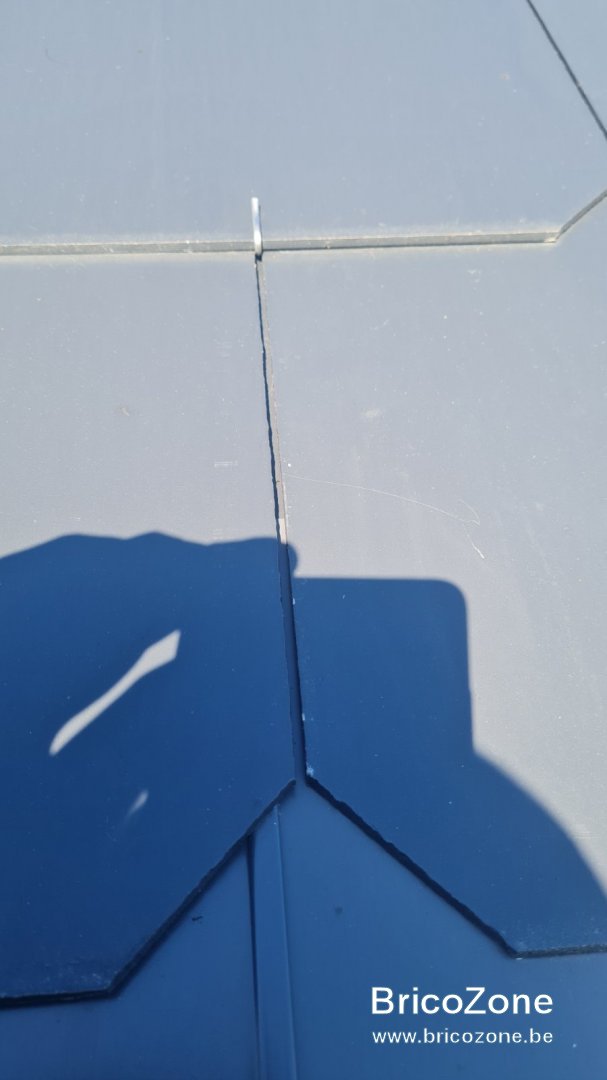

On peut avoir une photo aussi zoomée des ardoises derrière le bac des Velux ?
