Installation borne de recharge - avis schéma électrique

P

Penemen

  • #1
Bonjour,

Je souhaite installer une borne de recharge de marque ABB avec un compteur d'énergie.
J'ai choisi des produits recommandés par le fabricant donc je suis resté dans la même marque pour éviter d'avoir des surprises.
J'ai la place dans mon tableau général pour mettre les protections.
La borne sera à 10m du tableau général.

Installation monophasée - Puissance compteur 9 kVA

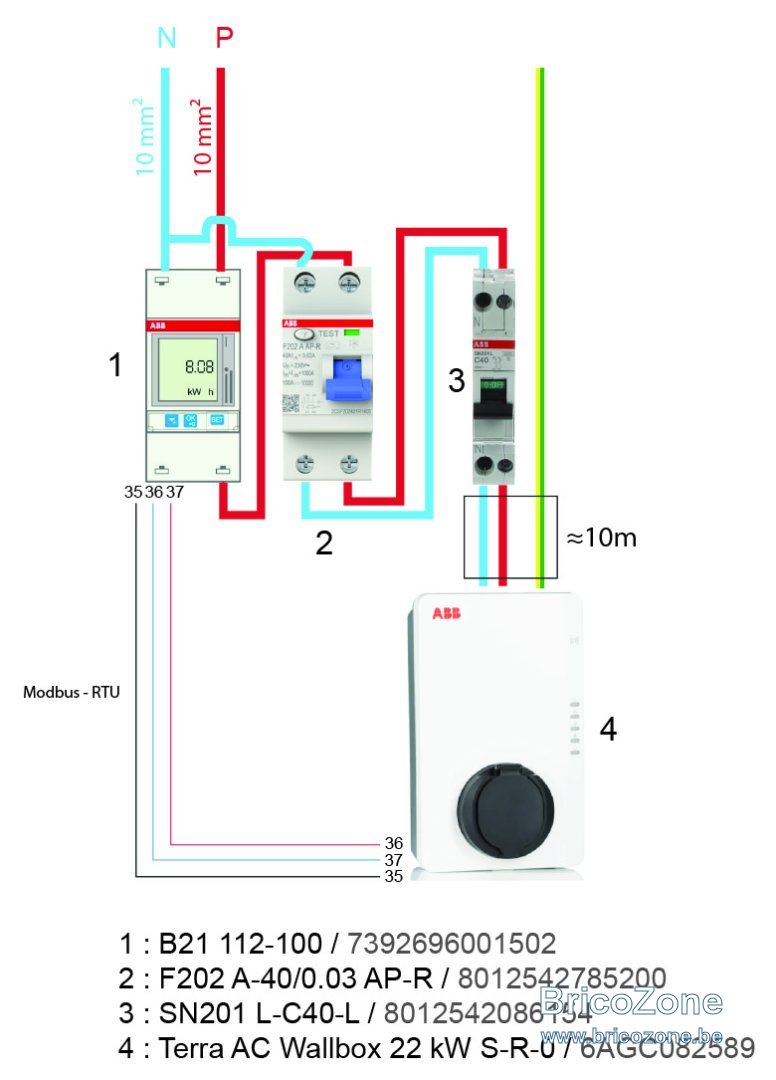

Pouvez-vous vérifier mon schéma de câblage ?
1- Compteur de délestage
2- Interrupteur Différentiel 2P - 30 mA - 40 A - Type A
3- Disjoncteur - 40A - Courbe C
4- Box Terra AC

Le tout cablé avec du cable 10 mm².

Merci d'avance.


  • #2
Le délestage c'est pas pour la conso globale ?
Il n'est pas protégé

  • #3
Un lien vers les notices serait utile.....

Quelques réflexions, le schéma me paraît étrange on mesure la consommation de la box et pas celle de la maison complète, je suppose que c'est pour du load ballancing, de manière à limiter la charge à ce qui est disponible au niveau du compteur et ou maximiser l'auto consommation des PV. Sans une mesure en sortie de conteur impossible de faire cette régulation.
Dans ce cas le compteur doit être en sortie du conteur du GRD. Il faut que la borne le permette.
Le port P1 donne également cette info dans un registre.

J'utiliserai de bête disjoncteur bipolaire plutôt que des unibis.

Tout ajout de ligne nécessite la réception de l'ajout et des déclarations au GRD en fonction de la région pour les bornes.

Le type de différentiel est fonction de la protection ou non de la borne pour les défauts en 6mA DC.

Le plus simple est de mettre le 30mA en// du ou des 300mA de tête.
Dans le rgie il y a des impositions sur les différentiels, notamment le courant nominal minimum, la résistance à l'intégrale de Joule 22,5 kAAs, son marquage.

Toujours privilégié les magasins belges.....

Voir s'il y a moyen de passer en tri 400V, manque également tension et courant du raccordement, un renforcement pourrait être nécessaire, voir le GRD pour les impositions techniques et financières

  • #4
neuneu a dit:
Le délestage c'est pas pour la conso globale ?
Il n'est pas protégé
Cliquez pour agrandir...
Le délestage, c’est pour couper ou limiter la recharge lorsque la maison consomme déjà beaucoup de courant. J’imagine que c’est le compteur qui envoi une information à la borne via la com RTU. Vous avez raison, dans la notice, il doit être protégé.

  • #5
BG1000 a dit:
Un lien vers les notices serait utile.....

Quelques réflexions, le schéma me paraît étrange on mesure la consommation de la box et pas celle de la maison complète, je suppose que c'est pour du load ballancing, de manière à limiter la charge à ce qui est disponible au niveau du compteur et ou maximiser l'auto consommation des PV. Sans une mesure en sortie de conteur impossible de faire cette régulation.
Dans ce cas le compteur doit être en sortie du conteur du GRD. Il faut que la borne le permette.
Le port P1 donne également cette info dans un registre.

J'utiliserai de bête disjoncteur bipolaire plutôt que des unibis.

Tout ajout de ligne nécessite la réception de l'ajout et des déclarations au GRD en fonction de la région pour les bornes.

Le type de différentiel est fonction de la protection ou non de la borne pour les défauts en 6mA DC.

Le plus simple est de mettre le 30mA en// du ou des 300mA de tête.
Dans le rgie il y a des impositions sur les différentiels, notamment le courant nominal minimum, la résistance à l'intégrale de Joule 22,5 kAAs, son marquage.

Toujours privilégié les magasins belges.....

Voir s'il y a moyen de passer en tri 400V, manque également tension et courant du raccordement, un renforcement pourrait être nécessaire, voir le GRD pour les impositions techniques et financières
Cliquez pour agrandir...

Vous avez raison, c’est en sortie de compteur pour moi.
Voici la notice du compteur :
https://library.e.abb.com/public/a5cc6ae47646bf15c1257c3f00472b35/B21_User_Manual.pdf.pdf

Page 21 et 59, il y a un schéma de raccordement.
Mon schéma est ok si je rajoute une protection en amont ?


J’ai juste mis les protections recommandées pour cette borne. (Différentiel et disjoncteur)

Merci.

  • #7
Le matériel est il conforme au rgie?
Cela semble à du Français.

La borne dispose d'une protection 6mA DC?

  • #9
Voir les sites de bricolage français plus apte à répondre en fonction des règles locales.

Une charge en tri 400V le paraît plus simple....
