Bonjour,
Je dois installer un système de chauffage central et j'ai quelques questions à vous poser.
Le système est basé sur une chaudière murale à gaz à condensation (Vaillant VC 306). Il y aura en tout 8 radiateurs (acier, puissance totale +/- 22 kW) sur 3 étages (point le plus haut à +/- 7m). Le tout serait relié en tubes multicouches isolés.
Voici le schéma de base auquel je pense :
Questions :
1) Pour éviter d'avoir trop de tubes à tirer, je pensais mettre un circuit au collecteur pour 2 radiateurs, reliés avec un té. Est-ce que cela pose un problème en terme de pression ? Sachant qu'entre un radiateur et l'autre dans le même circuit, il peut y avoir +/- 8m.
2) Le diamètre (interne) des tubes est-il bien dimensionné ? 26mm de la chaudière au collecteur, 20mm du collecteur aux tés et 16mm jusqu'aux radiateurs.
3) Faut-il rajouter des purgeurs automatiques sur chaque circuit de chauffage ?

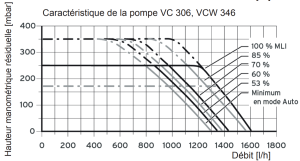

4) Pour la partie circulateur, est-ce que celui intégré à la chaudière est suffisant (VC 306) ? Sachant que selon les différentes méthodes de calculs trouvé sur la toile , j'oscille entre 2.5 et 3.5 mCE. Je crois comprendre que je ne dois pas en rajouter un en plus.
5) De même pour le vase d'expansion, la chaudière est équipé d'un de 10l et avec les différents calculs que j'ai fait (toujours selon différents sites de la toile), je tourne autour de 12 à 15l. Faut-il donc rajouter un "mini" vase en plus ?
6) Avez-vous des remarques particulières par rapport au schéma/projet ? Ajout, oubli, fautes...
Merci d'avance,
Genelec
Je dois installer un système de chauffage central et j'ai quelques questions à vous poser.
Le système est basé sur une chaudière murale à gaz à condensation (Vaillant VC 306). Il y aura en tout 8 radiateurs (acier, puissance totale +/- 22 kW) sur 3 étages (point le plus haut à +/- 7m). Le tout serait relié en tubes multicouches isolés.
Voici le schéma de base auquel je pense :
Questions :
1) Pour éviter d'avoir trop de tubes à tirer, je pensais mettre un circuit au collecteur pour 2 radiateurs, reliés avec un té. Est-ce que cela pose un problème en terme de pression ? Sachant qu'entre un radiateur et l'autre dans le même circuit, il peut y avoir +/- 8m.
2) Le diamètre (interne) des tubes est-il bien dimensionné ? 26mm de la chaudière au collecteur, 20mm du collecteur aux tés et 16mm jusqu'aux radiateurs.
3) Faut-il rajouter des purgeurs automatiques sur chaque circuit de chauffage ?
4) Pour la partie circulateur, est-ce que celui intégré à la chaudière est suffisant (VC 306) ? Sachant que selon les différentes méthodes de calculs trouvé sur la toile , j'oscille entre 2.5 et 3.5 mCE. Je crois comprendre que je ne dois pas en rajouter un en plus.
5) De même pour le vase d'expansion, la chaudière est équipé d'un de 10l et avec les différents calculs que j'ai fait (toujours selon différents sites de la toile), je tourne autour de 12 à 15l. Faut-il donc rajouter un "mini" vase en plus ?
6) Avez-vous des remarques particulières par rapport au schéma/projet ? Ajout, oubli, fautes...
Merci d'avance,
Genelec
c'est une usine ce machin
