Installation Cheminée Inox

gael1311 · 7 Février 2014

Bonjour si les commentaires était en rapport de mes photos, la buse n'est pas poser sur mon insert, le pourquoi je conseil toujours de prendre un élément réglable par tronçon autrement très difficilement à raccorder. Ne pas oublier également de placer un cordon anti-feu ou une silicone spéciale entre la buse et le foyer. Si perte de fumée intoxication!!!

Il y a 4 anneaux de fixation murale sur les 8m de longueur de buse.

En ce qui concerne le pare-vapeur avec la buse c'est un effet d'optique sur la photo, j'ai laissé plus de 15 cm avec le bois, pare-vapeur, etc.
J'ai par contre placé autour de la buse au niveau de la cheminée dans le grenier (7 m du foyer de la laine de roche qui est un très bon isolant résistant au feux (je suis déjà à 4,5 m du foyer).

Je suis aller beaucoup plus loin, car nous voulions être certain de ne pas avoir de problème avec la cheminée pour tour les bois malgré les 15 cms j'ai placé un plaque anti-feux entre-eux et recouvert le bois avec un vernis anti-feux et pour la sortie de ma buse à la toiture, j'ai utilisé la laine de roche, vernis et mousse anti-feux( plus hermétique).

Bon travail

Robain · 7 Février 2014

re. la réponse ne vous concernait pas réellement en fait et excusez moi si je vous ai blessé. par contre qu'avez vous mis comme support pour soutenir vos buses ? et à quelle place se trouve t il ?
et le joint , vous parlez de silicone haute température ? mais pour le bois , va falloir du très haute températures , parce que ça va chauffer votre insert , et ce produit là , je ne le connait pas. par contre , une pièce de raccord spéciale entre la sortie de votre insert et le départ de vos buses , ça , ça devrait le faire.
alain.

pobra · 8 Février 2014

gael1311;835198 a dit:
J'ai par contre placé autour de la buse au niveau de la cheminée dans le grenier (7 m du foyer de la laine de roche qui est un très bon isolant résistant au feux (je suis déjà à 4,5 m du foyer).

Je suis aller beaucoup plus loin, car nous voulions être certain de ne pas avoir de problème avec la cheminée pour tour les bois malgré les 15 cms j'ai placé un plaque anti-feux entre-eux et recouvert le bois avec un vernis anti-feux et pour la sortie de ma buse à la toiture, j'ai utilisé la laine de roche, vernis et mousse anti-feux( plus hermétique).

Bon travail

Bonjour,
Que je sache la laine de roche ne résiste pas aux fortes températures (elle n'isole plus et laisse passer beaucoup de chaleur), il faut toujours utiliser un isolant pour haute température comme la laine céramique. La maison de mon voisin a pris feu pour cette raison (poêle fort chargé, bouchon de chaleur au niveau supérieur non ventilé, laine de roche, trop forte température sur le gitage qui a pris feu).
Si vous avez utilisé un panneau RF c'est bien évidemment.
Cordialement

Robain · 9 Février 2014

bonjour. utiliser de la laine minérale haute température , pas de la laine céramique , réputée cancérigène.
et , mes remarques concernaient le montage sans trop d'accessoires.
alain.

gael1311 · 9 Février 2014

Pas de problème c'est ventillé, j'ai bien utilisé la laine de roche, je suis un peu étonné que le feux est pris chez ton voisin voir le lien suivant:
http://www.fr.rockwool.be/avantages...ction+incendie/laine+de+roche+non-combustible
Je me demande s'il avait bien garder la distance minimum entre sa buse et le bois. Il y a un minimum de 5 voir 8 cm suivant les inox doubles parois.

J'ai connu également le phénoméne chez une connaissance, il avait mis de la laine de roche mais la distance entre le bois et sa buse de sortie de son insert était (en plus simple paroi) était à peine de 4 cm. La chaleur s'est transmise par la laine de roche et le bois s'est consumé doucement. Heureusement, il l'a vu est le problème à pu être régler avant d'avoir une catastrophe.

Bonne soirée

gpca1969 · 19 Février 2014

Je vois aux photos de gael1311 que la buse va passer dans un osb.

C'est également mon cas.

Que faire ?

Au dessus de mon OSB, il y a du roofing, l'isolant (c'est une toiture isolée par le dessus), deux couches de roofing encore et enfin... le ciel

Comment passer au travers tout cela sans foutre le feu ?

Merci

Gilles

gael1311 · 19 Février 2014

Robain;835248 a dit:
re. la réponse ne vous concernait pas réellement en fait et excusez moi si je vous ai blessé. par contre qu'avez vous mis comme support pour soutenir vos buses ? et à quelle place se trouve t il ?
et le joint , vous parlez de silicone haute température ? mais pour le bois , va falloir du très haute températures , parce que ça va chauffer votre insert , et ce produit là , je ne le connait pas. par contre , une pièce de raccord spéciale entre la sortie de votre insert et le départ de vos buses , ça , ça devrait le faire.
alain.

Robain,

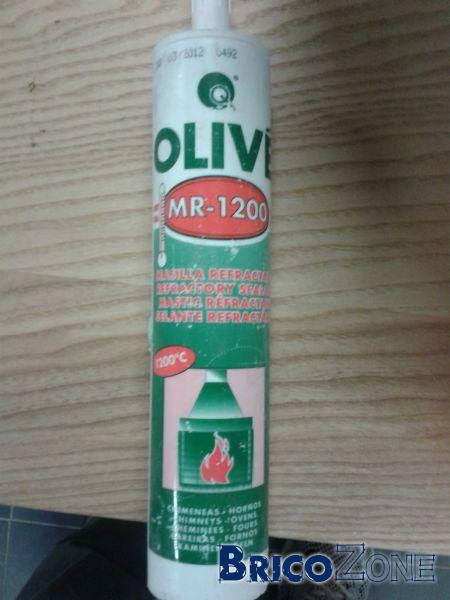

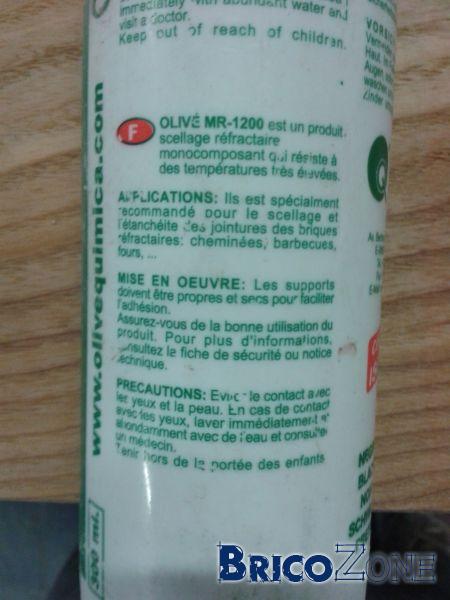

Désolé du délai de réponse pour le silicone Haute température permettant de faire les raccord étanche:

Voir photos ci-dessous

[/url]

gael1311 · 19 Février 2014

gpca1969;840233 a dit:
Je vois aux photos de gael1311 que la buse va passer dans un osb.

C'est également mon cas.

Que faire ?

Au dessus de mon OSB, il y a du roofing, l'isolant (c'est une toiture isolée par le dessus), deux couches de roofing encore et enfin... le ciel

Comment passer au travers tout cela sans foutre le feu ?

Merci

Gilles

Gilles,

La question quelle est ton installation: quel tubage utilises tu? Simple ou double?as tu des coudes? A quel distance du foyer dois tu passer à travers du gîtage.

Le principe de base est de voir quels sont les distances réglementaires préconisées par le constructeur de ton tubage. En générale pour un tubage à double paroi, on doit garder une distance de minimum 8 cm.

gpca1969 · 21 Février 2014

bonjour,

la buse sera de la double paroi venant de chez diehaelfte 32/06 double paroi. il y aura deux coudes de 45° à la sortie du foyer et la gitage se trouve quelque 5 mètres plus haut au premier étage (c'est des hourdis entre le rez et le 1er).
Mais au dessus du gitage, c'est de l'osb pour le toit. Quel produit utiliser à la place de l'osb autour de la buse ?
Merci

gael1311 · 22 Février 2014

Tu n'as pas beaucoup le choix ton passage de cheminée en toiture doit être plus grand que ta buse et laisser l'espace prévu de sécurité entre ta buse et ton gitane et ton isolant.
Ton isolant en toiture polyuréthane? Attention avec le polyuréthane fait une fois le test quand tu y met le feux c'est quelque seconde pour que sa prenne feux. Il existe des plaques anti feux si tu veux protéger un peu plus ill y a des mousse anti feu aussi pour isoler autour de ta buse.

Le tout sera recouvert d'un chapeau en inoxydable qui vient se mettre autour de ton tubage et contre ta toiture certainement fournit dans ton kit commander sur diehaefte (Dinak ). C'est lui qui ferme ta toiture.

gpca1969 · 22 Février 2014

Effectivement, l'isolant, c'est du polyuréthane 10 cm, bien inflammable...
Je pensais donc ouvrir bien plus large autour.
Ok, Je pense avoir compris, il y a un pièce, j'imagine une espèce de carré plat qui doit faire 35cm de côté et la buse passe au travers.
Je vais trouver ça sur le site allemand.

Merci.

Robain · 22 Février 2014

bonjour. il te faut demander un solin avec larmier pour pente de 0 à 15 ° pour toiture plate. ce solin larmier sera en aluminimum et le trou à sa base sera plus important et permettrra le passage des buses inox double parois. c'est sur cette pièce que vous devrez réaliser votre étanchéité de toiture plate. il faut bien dégraisser le solin larmier et ensuite le passer au primer noir et ou verni d'accrochage. c'est sur ce verni que vous viendrez souder votre membrane. ce solin larmier pourra et devra être vissé dans le plancher au travers de votre isolation. vous en profiterez pour placer également une bride de fixation au toit ,par l'extérieur , ce sera votre dernière fixation solide avant d'être "dehors".
alain.

gpca1969 · 22 Février 2014

Merci beaucoup pour toutes ces réponses. J'ai bien compris et le primer, je vois ce que c'est, un bout de roofing avait dû être collé sur du zinc et il y avait ce primer pour que ça tienne.

Je pense avoir trouvé ce qu'il me faut :

http://www.diehaelfte.de/schornsteinverlangerung-dw-200-mm-06-1-50m

Ca fait 40 cm x 40 cm à la base.

Par contre, la bride de fixation, je vois pas bien ce que c'est...

Robain · 22 Février 2014

re. pour ma par , la base du solin larmier doit faire beaucoup plus que 40/40. elle devrait avoisiner les 60/60. pour la bride au toit , ou collier de toiture , je ne sait pas comment ils peuvent l'appeler ces gens là. est fourni avec , deux plaques à l'équerre avec des lumières faites pour placer la visserie dans le plancher. sont soudés sur ces 2 équerres des tiges filetées sur lesquelles viendront se boulonner le collier proprement dit et permettra la mise à l'aplomb de votre buse , c'est plein de réglage en fait pour "compenser" la petite pente de votre toiture plate , quand même. Le plancher de votre toiture plate est en fait le dernier endroit sur lequel vous pouvez fixer SOLIDMENT la buse aui passe au travers de votre toiture et ce même si vous placer ausssi un collier EN DESSOUS de votre toiture. Ne pas oublier que la partie en porte à faux ne peut pas dépasser une certaine hauteur , renseignez vous chez votre marchand.
Le "trou" à la base du solin larmier devrait être d'au moins +- 15 cm de plus que le diamètre extérieur de vos buses double parois , juste pour vous faire une idée.
ET NON on ne jointe pas l'étanchéité directement sur la buse , JAMAIS.
alain.

habille · 22 Février 2014

bonsoir,
aller vous renseigner car je ne sais pas si vous auriez droit a l assurence en cas d incendie je vous le souhaite pas mais comme ont dis ont n est jamais a l abris ......
sinon en ce qui concerne du travail c est un travail asser simple il suffit de mettre des joints a l interieure des élément en les graissant pour l emboitement des 2 élement mais ca sera fournie dans votre commande si pas demandez en est bien verifier de les assembler a l endroit souvent il y a une fleche fixer le suport est bride mural avec des chevilles 10 est boulon de 13 avec flotte personnellement j aie travaillier 3 ans avec les produit jeremias est dinak mes les deux ne sont assemblabe il faut soite tous prendre dinak ou soite jeremias

voici un liens qui pourrait vous etre utile ils ont des representant qui ce déplace pour vous conseillier

http://www.detandt.be/fr

habille · 22 Février 2014

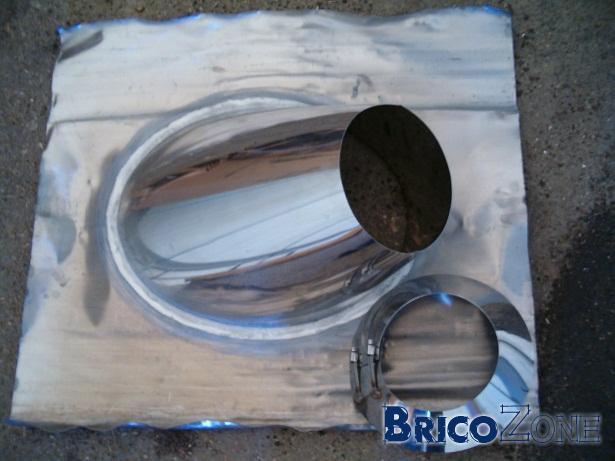

pour votre toiture vous auriez besoin de ce type de solin plus une colorette est siliconner entre le conduit et la colorette

ah oui il vous faudrat un T avec une purge de depart afin de vous racordé a votre poel est faire les ramonage dans les année a vennir aussi les conduit gaz est mazout pellet ne sont pas les meme

habille · 22 Février 2014

ah oui aussi si vous avez du tirage un ellément aux desus du toi vous suffirat parcontre si vous avez pas de tirage il faudrat rajouter des élément mais a ce moment la je vous conseil d intaler des cables d acier est des étandeurs est lui mettre un chapeau aussi pour éviter lui faire attraper des coups de soleil

gpca1969 · 23 Février 2014

ah oui alors, la bride de toit, je vois ce que c'est comme bidule. c'est un peu réglable dans tous les sens pour attacher la cheminée.

un tout grand merci pour tous ces conseils.

habille · 23 Février 2014

c est comme dans le temps le système avec les antennes de tv est bride murale sont réglable aussi

mathieu205gti · 8 Septembre 2019

Bonjour à tous,
Je suis sur un projet cheminée inox DP et suis tombé sur ce post (et d'autres). Je me pose quelques questions :

- Le site http://www.diehaelfte.de renvoie maintenant vers www.ofenhaus-melle.de . Est-ce que le site est toujours fiable, est-ce que certains ont commandés récemment ?

-Leur gamme de tubage DP inox isolée 32mm s'apelle "PROFI", est-ce que c'est toujours de la marque "Jeremias" ?

Merci de vos infos. Si vous avez d'autres tuyaux, n'hésitez pas.

Merci
