Installation Prise P17 pour VE

Falcon9412 · 13 Août 2025

Bonjour,

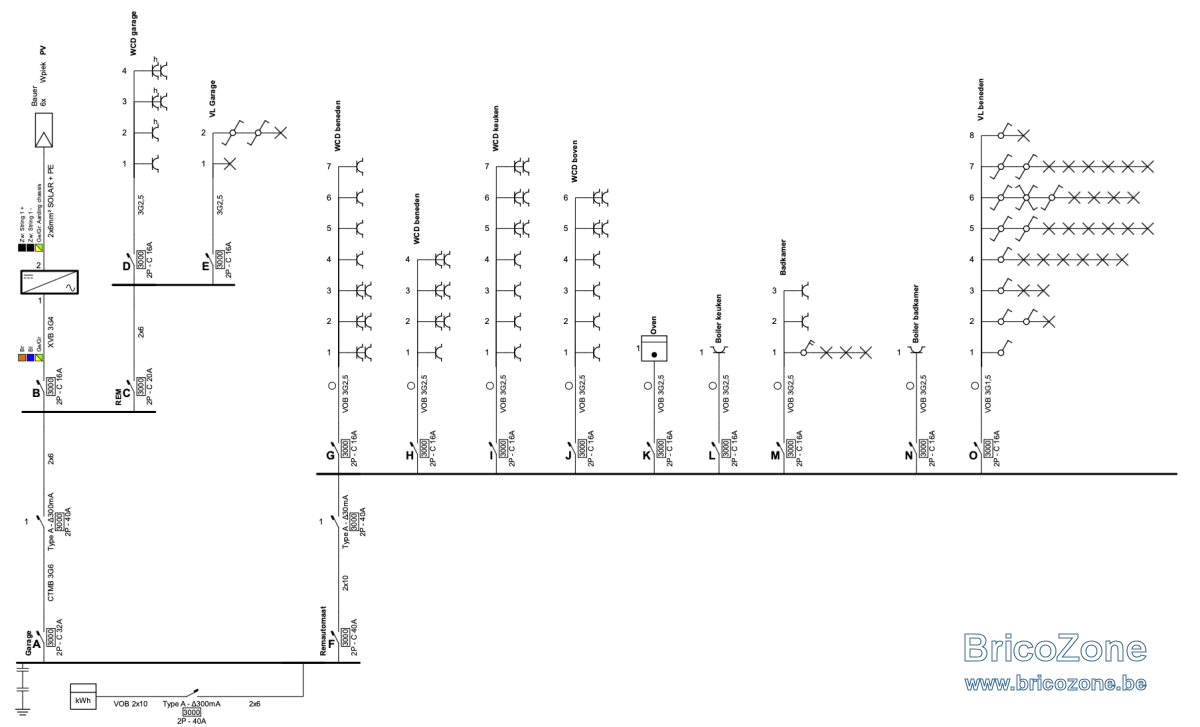

Je dispose d'un compteur principal puis d'un câblage en 6mm2 jusqu'a mon garage. Dans le schéma c'est la partie qui correspond à Garage a et tout ce qui en suit.

Je voudrais partir de mon tableau secondaire dans mon garage en 6mm2 et y mettre un second boitier contenant différentiel et disjoncteur pour la recharge de mon VE. J'ai une installation 2x230V monophasé.

Pourriez-vous m'indiquer des références pour le différentiel et le disjoncteur pour sécuriser ma prise P17 pour le VE que je voudrais recharger à Max 32A. Mais je pense être le plus souvent en dessous des 32A.

Je dispose déjà de ce qu'il faut pour automatiser la puissance de charge en fonction de la consommation de la maison. Mais j'ai plus besoin d'aide pour sécuriser au mieux le circuit.

Merci.

Capture d’écran 2025-08-13 à 16.27.03.png

neuneu · 13 Août 2025

DU CTMB ? installation non conforme me semble,
voir la longueur du cable pour les pertes

Falcon9412 · 13 Août 2025

neuneu a dit:
DU CTMB ? installation non conforme me semble,
voir la longueur du cable pour les pertes

C’est pas du CTMB c’est du rigide et c’est même du 4x6mm2. Celui qui a fait le schéma s'est trompé ! Il y en a pour 25m plus ou moins.

Falcon9412 · 13 Août 2025

simoncapiau a dit:
Il faut un différentiel type A 30mA dédié pour ce circuit. Puis un disjoncteur C32A classique.

Il faut pas un differentiel spécial pour VE ? ET le différentiel c'est un 40A je suppose ?

BG1000 · 14 Août 2025

Voir C1/127 (Wallonie)

Falcon9412 · 14 Août 2025

simoncapiau a dit:
Un différentiel classique type A 30mA 40A.
Il ne faut pas de protection spécifique pour VE, elle sont incluses dans le boîtier du câble charge.

Je peux venir me brancher sur l’entrée du disjoncteur B des panneaux solaires en 6mm2 je viens mettre le différentiel à côté 40A et sa sortie je la met en entrée du disjoncteur 32A. J’ai 25m entre maison et garage. Le mieux c’est de pas monter jusqu’à 32 mais rester dans les 25A ?

Falcon9412 · 14 Août 2025

simoncapiau a dit:
Il faut ajouter le circuit en aval du disjoncteur C.
Ce disjoncteur est indispensable pour protéger le coffret parce qu’il y a deux sources. Il y a un risque de surcharge si vous branchez directement sur le B.

Je comprends pas comment il peut y avoir une surcharge.

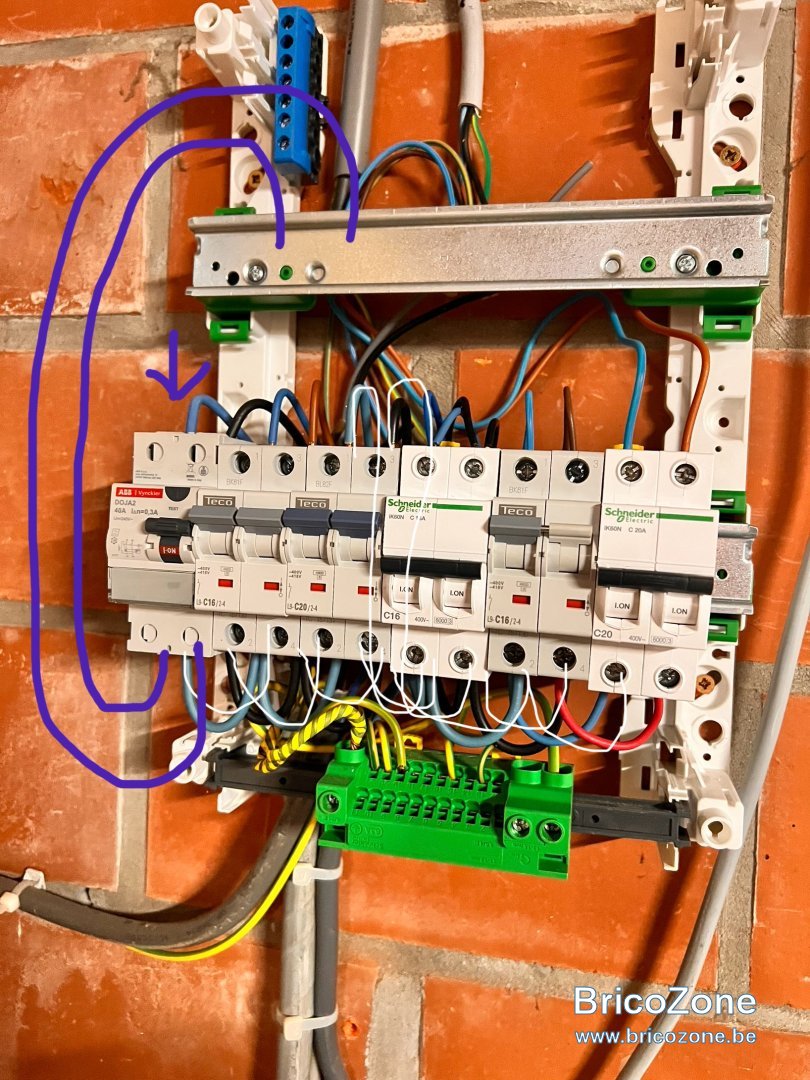

je peux donc pas faire ainsi ? La flèche vers le bas indique le sens de l’entrée de l’électricité du câble 6mm2 qui vient du tableau principal donc la partie entre À et le différentiel du schéma.

Et je viendrais donc placer par exemple sur la range du dessus le différentiel de type À et son Disjoncteur.

Je peux utiliser les 32A ? Mon garage est à 25m du tableau principal. C’est relié avec un câble 5x6 en dur (Monophasé) pas du flexible comme indiqué sur le schéma …

Falcon9412 · 14 Août 2025

simoncapiau a dit:
Il y a un risque de surcharge parce que votre coffret a deux sources (le câble qui vient du coffret principal et les PV).
Donc il faut donc un disjoncteur qui empêche le courant total de dépasser la valeur maximale des fils du coffret. C’est la fonction du disjoncteur C.
Si vous ajoutez un circuit, il doit se trouver en aval de ce disjoncteur.

Mais si je me place en Aval du disjoncteur C (20A). Je vais me retrouver à n'avoir que 20A max dans ma prise P17 non ? Vu qu'il va sauter si je prend 32A sur ce circuit la ?

Falcon9412 · 14 Août 2025

simoncapiau a dit:
Oui. Si le coffret est câblé en 6mm² comme indiqué sur le schéma, le disjoncteur C peut être remplacé par un 32A ou 40A.

Ok, donc je remplace ce disjoncteur par un 40A et après ça je place les disjoncteurs dejà existant en 16 comme sur le Schéma et je viens y rajouter mon differentiel 40A type A et mon disjoncteur 32A pour la prise P17. Comme ça je peux cumuler puissance de mes panneaux + puissance envoyé depuis la rue pour faire 32A au total.

Le fait que j'utilise un 6mm2 sur 25M ça posera pas de problème pour recharger en continu en 32A quand c'est possible et que le reste de ma maison ne consomme pas ? Je parle de la résistance de ce cable a charger à 32A sur de longue période sur une tel distance.

Falcon9412 · 14 Août 2025

simoncapiau a dit:
C'est correct.

Un câble de 25m en 6mm² pour 32A donne une chute de tension de 2%. C'est une chute de tension acceptable donc pas de problème.

Vous avez des références pour le différentiel pour du Schneider ? Je ne trouve pas sur amazon en Type A ils sont pour la plupart en Type AC.

Dyckie · 15 Août 2025

Falcon9412 a dit:
Vous avez des références pour le différentiel pour du Schneider ? Je ne trouve pas sur amazon en Type A ils sont pour la plupart en Type AC.

Pourquoi acheter sur Amazon ? Achetez un différentiel dans une boutique en ligne ou un magasin belge, car vous disposerez ainsi d'un modèle homologué pour une utilisation en Belgique.

N'oubliez pas non plus que les prises P17 sont interdites dans les installations domestiques sans protection enfant. Privilégiez donc une prise avec contact pilote (disponible uniquement à partir de 63 A) ou avec un interrupteur actionnable uniquement une fois la fiche branchée.

Falcon9412 · 15 Août 2025

Dyckie a dit:
Pourquoi acheter sur Amazon ? Achetez un différentiel dans une boutique en ligne ou un magasin belge, car vous disposerez ainsi d'un modèle homologué pour une utilisation en Belgique.

N'oubliez pas non plus que les prises P17 sont interdites dans les installations domestiques sans protection enfant. Privilégiez donc une prise avec contact pilote (disponible uniquement à partir de 63 A) ou avec un interrupteur actionnable uniquement une fois la fiche branchée.

Oui, je suis tout à fait ouvert à acheter localement à partir du moment où le prix n’est pas x2 pour la même chose. Vous avez une référence pour un avec interrupteur actionnable en 32A ?

Merci

entraxe · 15 Août 2025

https://gigatek.be/fr est très bien... si vous n'avez pas un magasin pro electricité à coté de chez-vous.

Falcon9412 · 25 Août 2025

simoncapiau a dit:
Le type AC est interdit. Le Schneider R9R01240 est conforme.

Et dans le cas ou mon cable ferait 40m en 5x6mm2. Sachant que j'ai une installation Monophasé pour l'instant. Donc 2X230V.

Quelle puissance maximale je peux tirer sur ce cable ? Merci
