Raccordement tableau secondaire

Bonjour,

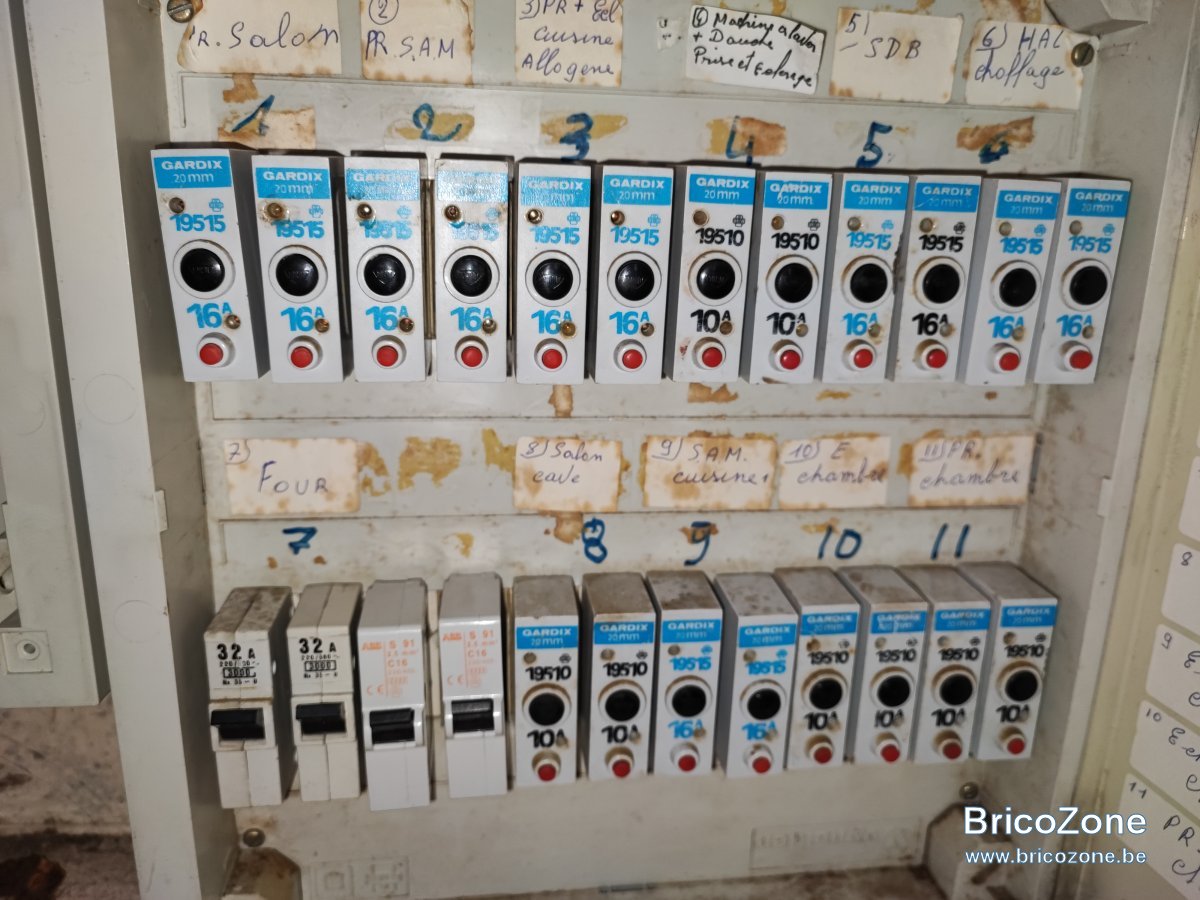

Je voudrais installer un tableau secondaire chez ma maman pour lui installer la climatisation à l'étage, mais je suis décontenancé par son tableau électrique principal (très ancien).

Je partirai avec un 32A du tableau principal pour arriver vers le tableau secondaire avec un inter. differenciel 40A (Hager CDA 240) et 2 disjoncteurs de 20A pour chaque unité de climatisation (Hager MWN 220A). Le tout sera réuni par du câble 6mm2 (12 mètres).

Ma question est celle-ci, quel disjoncteur dois-je utiliser sur le tableau principal (si vous avez une référence pour moi)? Je peux rajouter ce disjoncteur sur la ligne les inter. différentiels du petit tableau ?

Merci et bonne journée

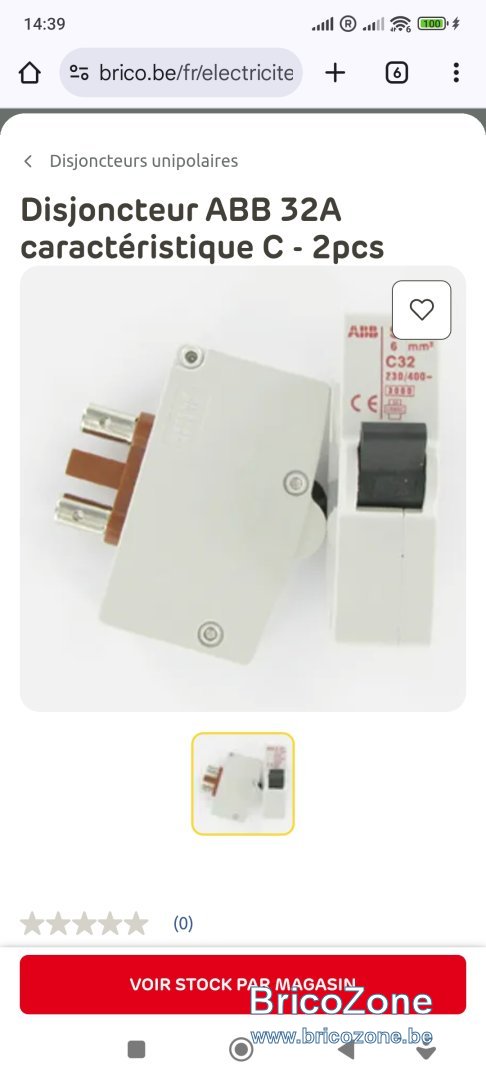

Est-ce que ce sont des disjoncteurs à broche comme celui-ci?
Il peut être brancher à gauche des 2 C25?

Merci d'avance.

Il y a des éléments à améliorer

Remplacer l'ensemble des disjoncteurs à broche par des bipolaires à clipser à la place des embases.
L'utilisation de disjoncteur/fusible sans détrompeur est interdite.

2 disjoncteurs de C25 et à coté un fusible de 25A??? Sans doute un circuit triphasé?
Les protections doivent être bipolaire, interdit d'avoir un seul disjoncteur pour un circuit.
Les deux disjoncteurs C32 c'est pourquoi? La cuisinière? Surtout si alimentation triphasée.

Un disjoncteur bipolaire coûte plusieurs fois moins qu'une embase et une paire de disjoncteur à broche

Quel est l'alimentation du raccordement, mono, tri 230, tri 400+N quel est le courant du dijsoncteur de branchement.

Perso je recâblerais/remplacerais ces deux coffrets en améliorant la sécurité par l'ajout des différentiels 30mA...

C'est du Tri 230 si je me souviens, je n'avais pas vu ces boitiers depuis au moins 20 ans

Salut ! Ce genre de tableau même si encore toléré est dépassé puisque composé de " fusibles unipolaires " alors que la norme aujourd'hui n'autorise que des " disjoncteurs bipolaires ", c'est à dire dont les 2 phases "Ph~N" se coupent simultanément lorsqu'une faiblesse (surcharge, court-circuit, etc...) se manifeste sur l'une d'elles au moins.

Ce tableau est heureusement déjà muni de 2 différentiels et aussi des étiquettes d'identification des circuits : plutôt rare et qui mérite d'être souligné.
On devine que tu es en 3x230V sans N " à la belge"

L'ajout que tu veux faire est l'occasion de revoir la totalité de la configuration de ce tableau que tu verras plus grand pour y ranger les différentiels manquant du fait que derrière chacun d'eux, tu ne peux avoir qu'un maximum de 8 disjoncteurs supplémentaires.

Le matos s'achète souvent en dehors des GSB lorsqu'il y en a pour " un paquet " : l'économie sera substantielle que tu calculeras en établissant la liste de ce qu'il te faut avec colonnes de prix comparatifs clairs et transparents.

Du côté de " la Botte " ....du Hainaut, tu trouves ce fournisseur-ci, -> ICI <- en ligne pour établir ta liste comparative.
Voici un autre fournisseur -> ICI <- assez couru et qui offre une réduction d'entrée de 5€ sur la première commande et d'autres % ( à vérifier) via coupons choisis sur le Net en tapant " Gigatek coupon " dans ton moteur de recherche. Son poste " catégories " est à parcourir.
Voir si les délais de livraison annoncés sont respectés, sinon, patience !
Près de Thuin, tu as aussi un magasin avec pignon sur rue dont tu peux parcourir les offres en ligne -> ICI <- .
Etc, etc.... Bonne recherche! Ciao.
