interrupteur va et vient

D

Deeennnyyy851

  • #1
bonjour,

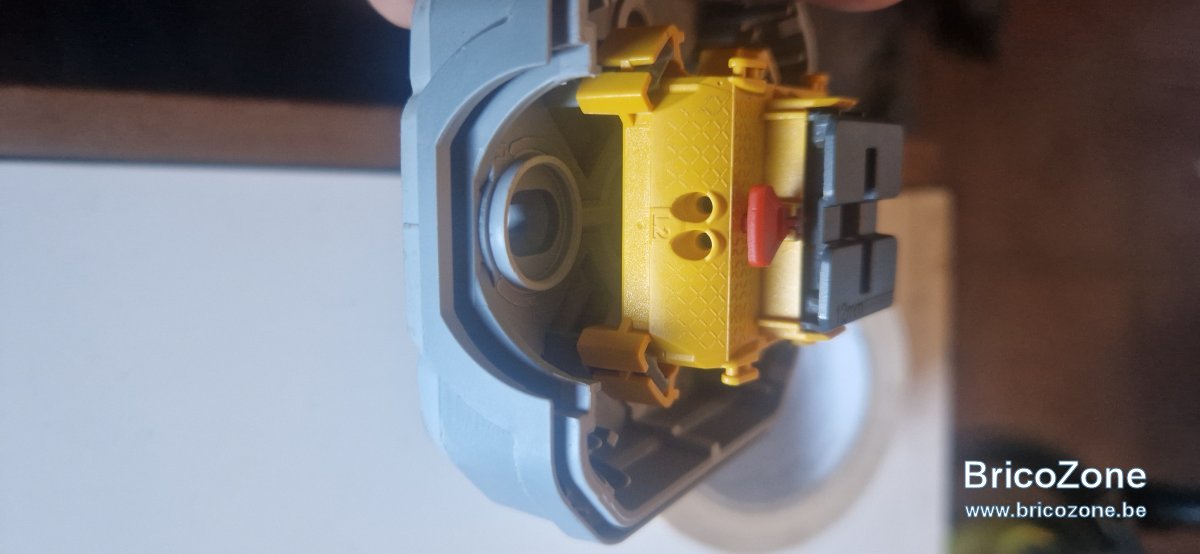

je possede 2 interrupteurs va et vient avec des anciens interrupteurs

et je voudrais les remplacer avec des nouveaux legrand

1 ere question quelle sortes dois je prendre ? 2 interrupteurs va et vient ? ou 2 interrupteurs simple ?

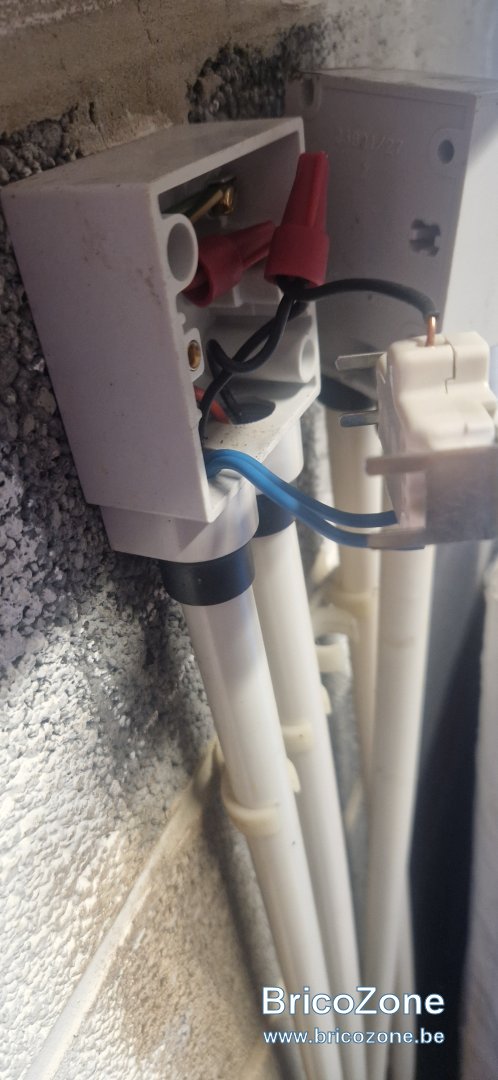

quoi brancher ou ? j'ai 3 fils sur un va et vient et 3 fils sur l'autre va et vient

j'ai essayé de brancher mais la lampe ne s allume pas d'un côté

ceci est une vieille installation
help svp

merci














  • #4
hello,
oui, il faut 2 x va et vient

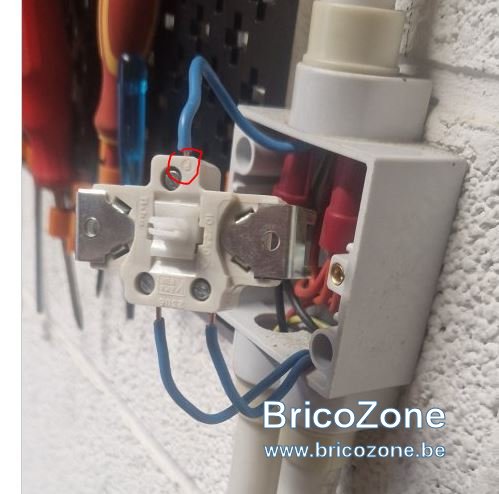

pour le cablage : sur les anciens, il y a une marque "P" qui designe la phase ou la lampe
les 2 autres fils sont les 2 navettes

et sur le nouveau va et vient le "P" est la borne Rouge


;)

  • #5
hql161 a dit:
hello,
oui, il faut 2 x va et vient

pour le cablage : sur les anciens, il y a une marque "P" qui designe la phase ou la lampe
les 2 autres fils sont les 2 navettes

et sur le nouveau va et vient le "P" est la borne Rouge

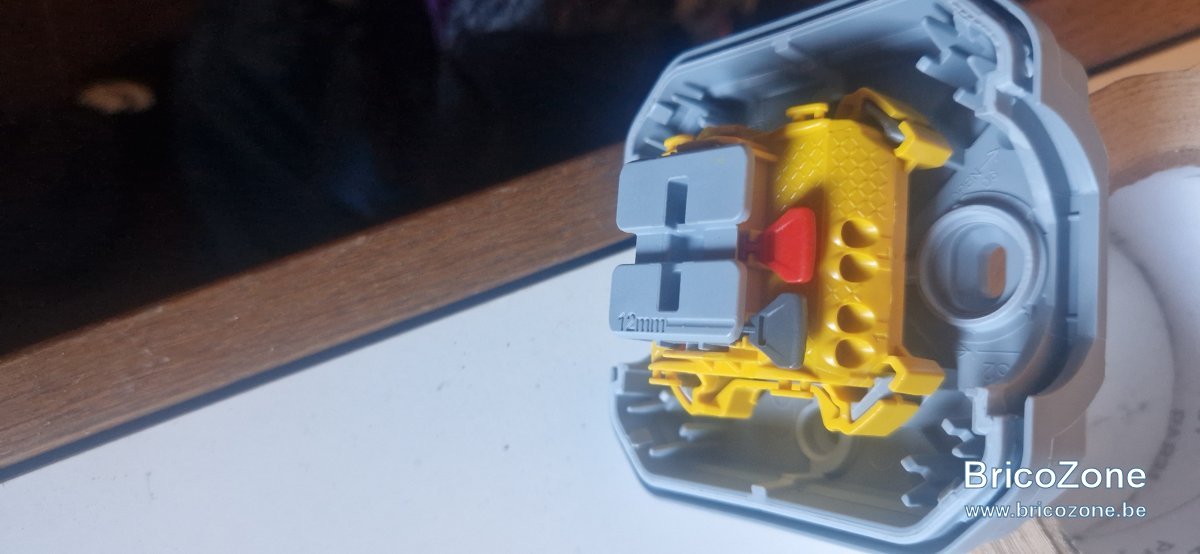

Voir la pièce jointe 168843
;)
Cliquez pour agrandir...
donc le cable p de l'ancien interrupteur sur la borne rouge et les fils navette sur le 1

  • #6
supertoto a dit:

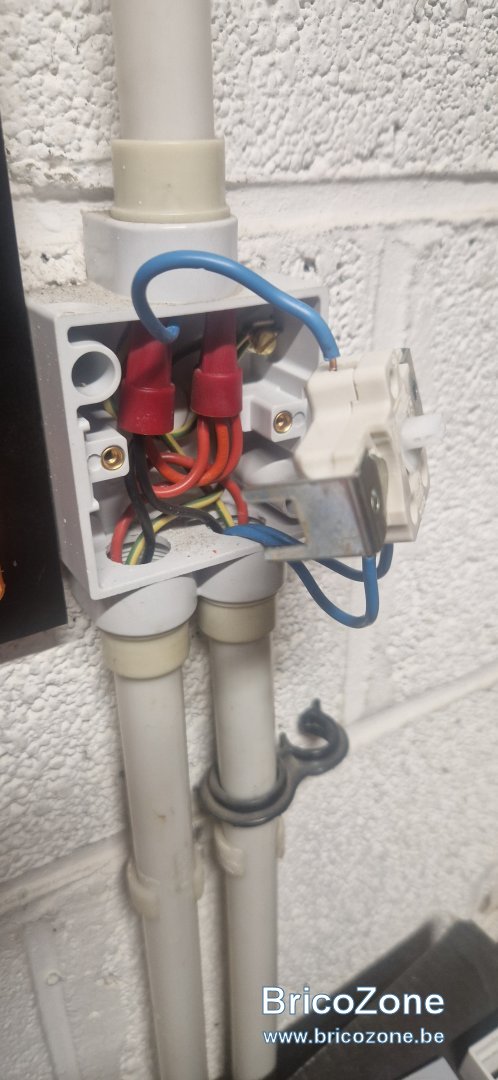

Même dans le garage les fils ne peuvent être apparents .

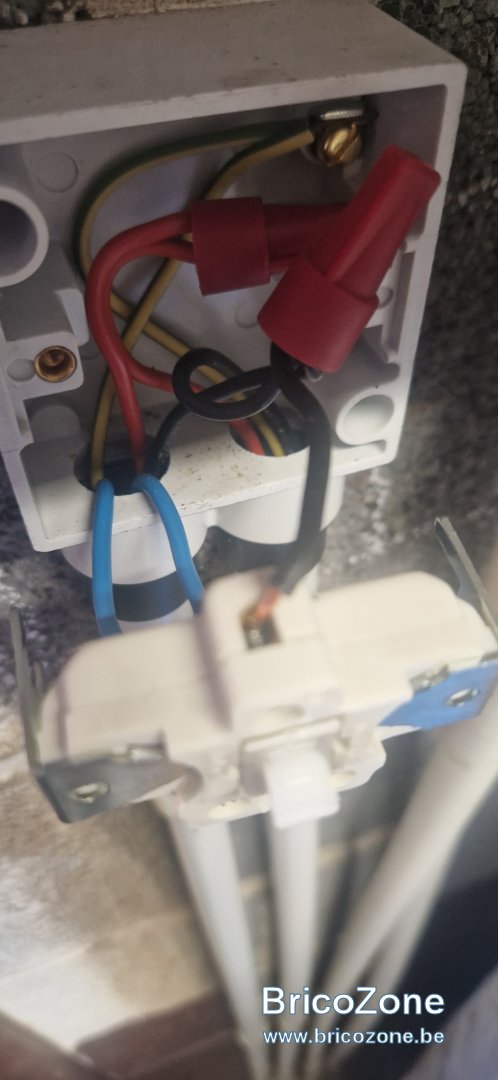

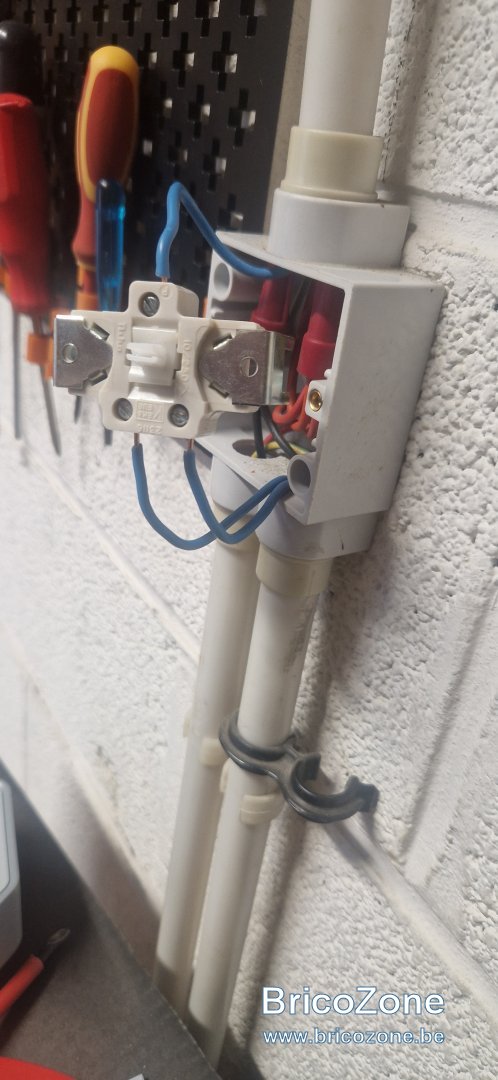

Vous avez un fil "commun" au dessus et deux fils navettes en dessous.

Pour les brancher cirectement il vous faut les bon inter
Cliquez pour agrandir...
oui tout sera dans la boite

  • #7

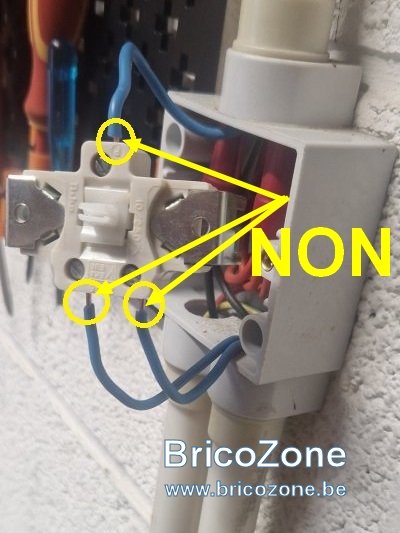

... et on ne peux pas voir le cuivre.

  • #8

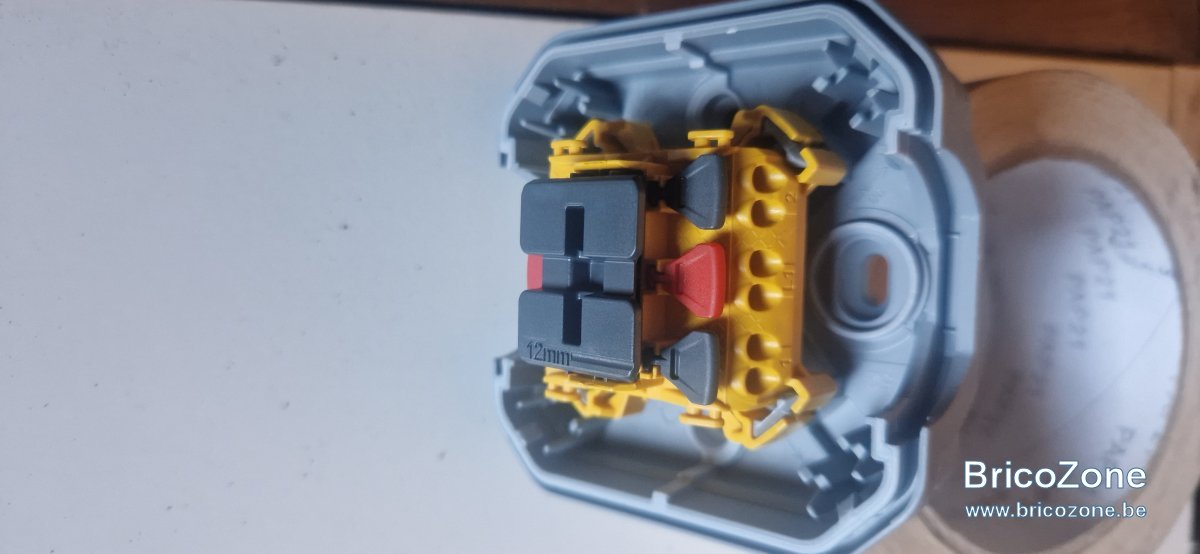

pour votre nouvel interrupteur, il vous faut L - 1 - 2
(le 1 et 2 etant les 2 navettes)
;)

  • #12
Vous n'allez pas remplacer une roue de votre voiture par une roue de trottinette ?
Si vous avez à remplacer des deux directions il faut donc des ... deux directions.

  • #14
Deeennnyyy851 a dit:
ok ok il me faut 2 interrupteur L-1-2
obligatoirement ?
Cliquez pour agrandir...
ben oui, autrement dit 2 interrupteurs va et vient
et c'est pas avec 1 unipolaire et 1 bipolaire que vous avez, ca n' ira pas ;)
;)

  • #15
Cory a dit:
Vous n'allez pas remplacer une roue de votre voiture par une roue de trottinette ?
Si vous avez à remplacer des deux directions il faut donc des ... deux directions.
Cliquez pour agrandir...
ok ok je dois aller chercher un interrupteur L-1-2 et tester alors

Merci

  • #16
perenoel123 a dit:
La couleur des fils n'aucune importance,ce n'est pas un circuit triphasé 3x+N
Cliquez pour agrandir...

Oui enfin quand même. Des fois on ne peut pas changer la couleur des fils, des fois c'est un crime de lèse-majesté. :-)

Je sais bien qu'on s'en fiche un peu, l'électricité n'a pas de couleur mais à la limite, les 3 rouges et les 3 neutres dans le fond avec un wagon, ça me choque moins.

On en a traité de brocolis du dimanche pour moins que ça. ;-)

  • #18
parce qu'il vous faut 2 entrées en dessous


j'ignore s'il existe en legrand des boites pour 2 + 1 entrée

;)

  • #20

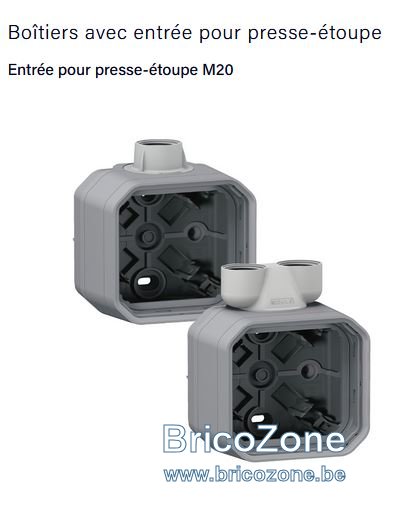

a priori, il vous faut ceci en +
