La résistance de dispersion de la prise de terre est supérieure à 30ohm

A

amv

  • #1
Bonjour

suite au contrôle d'installation de PVs par Certinergie j'ai reçu un rapport: NON CONFORME à cause de:
"La résistance de dispersion de la prise de terre est supérieure à 30ohm. Il faut l'abaisser.
Si ce n'est pas possible et qu'elle ne dépasse pas 100ohm, le tableau électrique doit
comporter des dispositifs de protection différentielle à haute sensibilité qui complètent
le dispositif de protection différentielle de tête. - 4.2.4.3"

N'ayant pas de possibilité d'abaisser la résistance (au début j'avais + de 100ohm et en ajoutant plusieurs piquets je n'ai pas réussi de descendre plus bas de 47ohm . On est sur un rochet)
Pourriez-vous m'expliquer que je dois mettre comme "dispositifs de protection différentielle à haute sensibilité qui complètent
le dispositif de protection différentielle de tête"

Derrière de mon différentielle de tête de 300mA j'ai déjà mis un autre différentielle de 30mA
C'est ne pas ce qu'il faut?

Merci d'avance

  • #2
Bonjour,

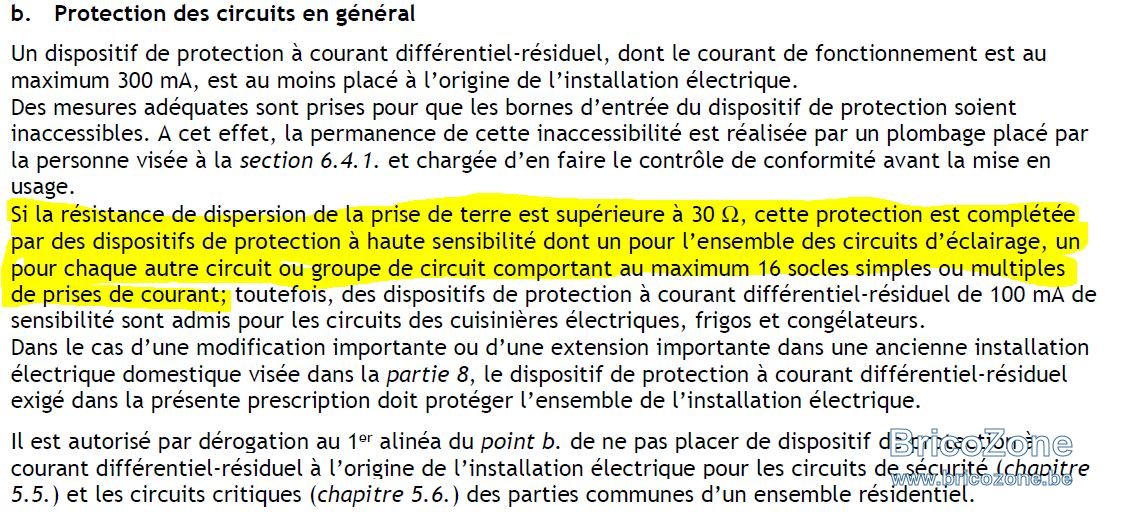

Voici l'explication du RGIE.


  • #3
Il existe des treillis ou autre dispositif pour augmenter la surface de dispersion de la terre et même (a retrouver) des liants pour augmenter la surface de contact avec la terre
Essayer avec un tambour de machine à laver enterré.

Sinon dans le petit rgie vincotte c'est expiqué pour les différentiel extra

  • #5
Bonjour

merci à tous.
Je vais préférer d'ajouter deux-trois différentiels de 30mA, suivant l'extrait donné par Gerronimo (c'est bien ca qu'on appelle des dispositifs de protection à haute sensibilité ? ) . Je pense que c'est plus sure et ca va me coûter moins chers.
Car en ayant 61 Ohms (certification d'il y a 10 ans) et en ajoutant deux piquets plus un fond d'un ancien réservoir à mazout, qui a resté dans la fausse de garage,soudé à un piquet,, j'ai pu descendre à 47 Ohms.
N'ayant pas de possibilité de tester la résistance de terre gratuitement (le contrôle m'a coûté 150€), je pense, que dans ma situation, c'est la meilleur solution

  • #6
Si vous avez 47 Ohms avec ce que vous avez actuellement il vous suffit de doubler et vous serez en dessous de 30 Ohms.

  • #7
Bonjour,

J'ai aussi eu la même remarque avec certinergie, le contrôleur a d’abord fait une première mesure avec les deux piquet et son fluke dans un talus du coté opposé (coté opposé aux piquets de terre) de la maison soit a une distance d'à peu prêt 10 m ainsi qu'un cable allant a la broche de terre à coté du coffret électrique, mon habitation situé sur une pente je le précise et les piquet sont en contrebas contre la maison, la mesure a été effectué par temps de gel a peu prêt -5 degrès il géle depuis 2-3 jours et (le sol ne reçois pas de soleil et reste gelée et le rdv était à 9h30) la mesure était de 37 hors la limite est de 30,
je lui ai demandé si le gel ne pouvais pas influencer la mesure il m'as répondu que non ( j'avais rajouté un poteau de terre supplémentaire a 3 m en triangle ce qui m'en faisait 3), il s'est encore éloigné à 15 m et la mesure a forcément augmenté et est passé a 47? considérez vous qu'il y a eu une erreur de la part du contrôleur ou je me fait des idées ?

Bien cordialement


FLP

  • #8
Bonjour,
Le gel à effectivement une incidence sur la résistance de la terre.
Quand on fait plusieurs mesures on tient en général compte de la meilleure.

  • Like
Réactions: Flp
  • #9
Bonjour, n'y a t'il pas lieux de se rapproché de la source dans ce cas la ou utiliser une autre méthode ?

  • #10
Dans la plupart des cas je fais la mesure aux bornes de la barrette de coupure.

  • Like
Réactions: Flp
  • #11
Personne ne répond à la question de départ et j'ai toujours été intéressé par cette réponse car dans certains cas impossible de descendre sous les 30 ohm.

  • #12
Geronimo à répondu au #2 suivi d'autres réponses claires.:eek:

  • #13
Merci pour votre réponse Cory, j’entends bien que vous êtes vous même contrôleur et ne remettrez pas en question le travail de vos collègue.

Bien à vous

  • #14
Cory a dit:
Geronimo à répondu au #2 suivi d'autres réponses claires.:eek:
Cliquez pour agrandir...
Ha bon, il doit y avoir un détail qui m'échappe. C'est possible d'éclairer ma lanterne à mon avis gélée par ces températures hivernales:D

  • #15
Flp a dit:
j’entends bien que vous êtes vous même contrôleur et ne remettrez pas en question le travail de vos collègue.
Cliquez pour agrandir...
FAUX, absolument faux, je ne suis pas du tout contrôleur mais installateur.
Ôtez vous ça de la tête :sob:

  • #16
Le Leu a dit:
Ha bon, il doit y avoir un détail qui m'échappe. C'est possible d'éclairer ma lanterne à mon avis gélée par ces températures hivernales:D
Cliquez pour agrandir...
yaka lire
Si la résistance de dispersion de la prise de terre est supérieure à 30 Ohm, cette protection est complétée par des dispositifs de protection à haute sensibilité dont un pour l’ensemble des circuits d’éclairage, un pour chaque autre circuit ou groupe de circuit comportant au maximum 16 socles simples ou multiples de prises de courant; toutefois, des dispositifs de protection à courant différentiel-résiduel de 100 mA de sensibilité sont admis pour les circuits des cuisinières électriques, frigos et congélateurs.

Sinon les solution surfacique (augmenter la surface de la prise de terre + adjuvant) devrait être utile.

A moins que la question est mal posée.

  • #18
Cory a dit:
FAUX, absolument faux, je ne suis pas du tout contrôleur mais installateur.
Ôtez vous ça de la tête :sob:
Cliquez pour agrandir...

Désolé j'avais mal interprété quand vous parliez de contrôler aux bornes de la barrette de coupure :) En effet les installateurs le font aussi :D

Et la RGIE ne mentionne pas le fait de privilégier une méthode a une autre en cas de gel, j'imagine qu'on laisse le contrôleur qui est formé régulièrement le choix de la meilleur méthode selon son expertise et matériel de contrôle.

  • #19
Grrrrr :confounded: j'aurais même pu prendre cette affirmation pour une insulte :joy::joy::joy:

  • Like
Réactions: Flp
