LED du jacuzzi

T

Thomaslchtelec

  • #1
Bonjour,

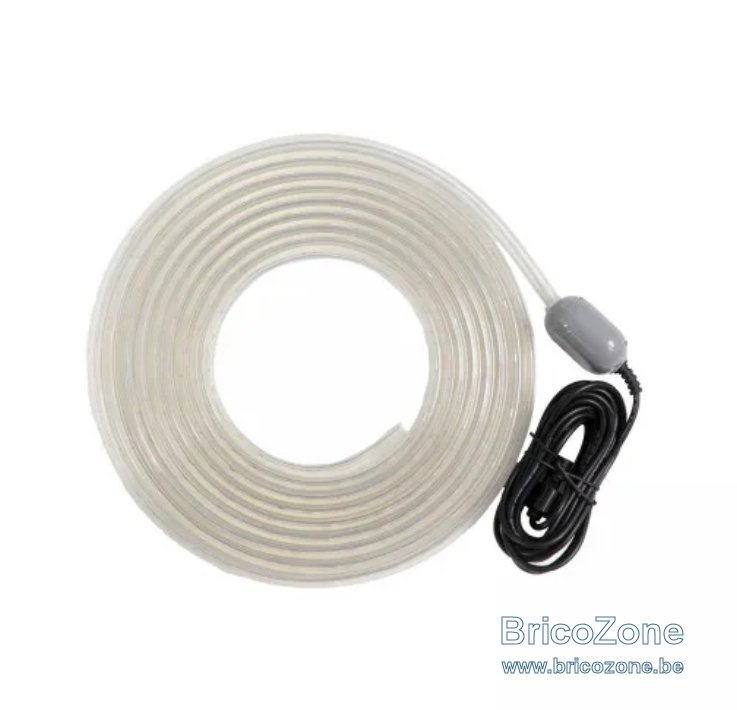

mon jacuzzi est composé d’un ruban led IP44…

après installation du led et branchement sur prise de courant du transfo , je remarque que mon led ne fonctionne pas….

- première mesure :

transfo en 12V continu donc j’équipe mon multimètre pour mesurer en continu j’ai 0V.

une polarité + & - est présente sur le câble et donc impossible de le connecter dans le mauvaise sens…

comment puis je déterminer que ceci est foutu?

J’ai essayé également sur une autre PC extérieur…


  • #2
Avant de sortir le multimètres, prenez un autre ruban led, et une autre prise dont vous savez qu'ils fonctionnent.

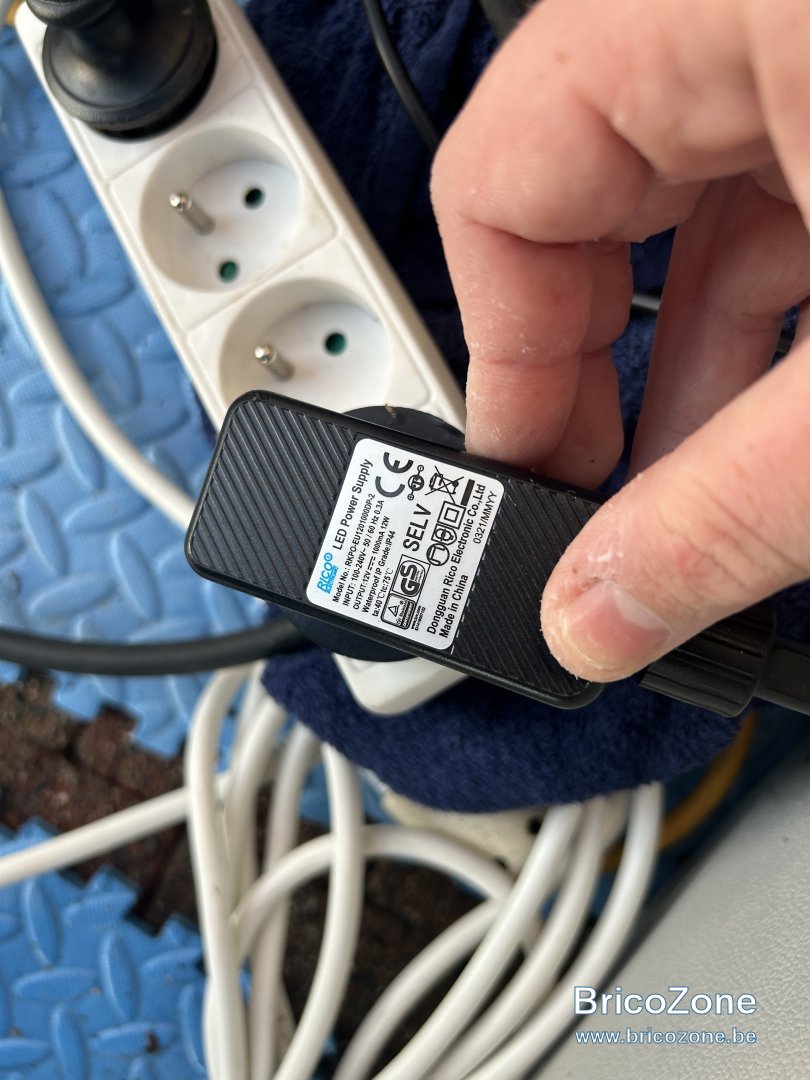

Si en branchant l'ensemble ça ne marche pas, c'est que l'alimentation en photo ("transfo") est morte (ça a l'air d'un brol de chez Action ou Ali xpress)

Sinon, c'est p'tet un problème/défaut dans le cablage.

Effectivement, quand on mesure une tension DC avec un multimètre, on a "+12V" ou "-12V" selon comment on place correctement ou non ses pointes de touche.

  • #3
Alors non pas un brole comme vous dites de chez action ou Ali express,

ceci était inclu dans un jacuzzi que j’ai acheté en magasin.

j’ai tester mes pines dans les deux sens…

soite -0V ou 0V et ce avec deux multimètre différent

  • #4
Probablement aussi que cette alim ne sort des ampères que si il a des led branché dessus.

Il faut voir aussi si vous n'avez pas un ruban led trop long (l'alimentation peut sortir 1A en 12v, voir à combien de mètres sa correspond selon le ruban)

  • #5
Ben , le ruban est celui livré avec le transfo donc cela devrait fonctionne…

  • #7
Bonjour,
Comme il s'agit d'alimentation électronique à découpage il n'est pas possible de faire une mesure avec un multimètre classique.
Il faut une ampoule de 12V, 12 Watts maximum,

  • #10
"Et aucun appareil ne peut mesurer cela.?"
Éventuellement un oscilloscope.
Mais le plus certain est une ampoule de la bonne valeur.

C'est le même principe que les transformateurs électroniques des spots halogène.

  • #13
Pour le test comme le préconise Cory, 12V, une ampoule de voiture, destinée aux indicateurs de directions ou autres éclairages de plaques ou de positions...

  • #15
Mesurer la sortie de l'alim avec un multimètre (configuré en DC) en circuit ouvert (donc sans la bande LED), si mesure = 0V => poubelle
A découpage ou non, on peut parfaitement mesurer la tension de sortie d'une alimentation en tension comme celle-ci (12V continu comme stipulé sur la photo).
Aussi, dire que IP44 est waterproof (photo) est une arnaque. Le waterproof commence à IP65.

  • #16
La mesure sur ces alimentations électronique ne se font pas avec un multimètre.
Il faut une charge et que l'appareil soit conçu pour la mesure de tensions sous certaines fréquences de découpage.
C'est pour cela qu'il faut utiliser une ampoule du voltage indiqué et sans dépasser la puissance disponible.

  • #17
Cory a dit:
La mesure sur ces alimentations électronique ne se font pas avec un multimètre.
Il faut une charge et que l'appareil soit conçu pour la mesure de tensions sous certaines fréquences de découpage.
C'est pour cela qu'il faut utiliser une ampoule du voltage indiqué et sans dépasser la puissance disponible.
Cliquez pour agrandir...

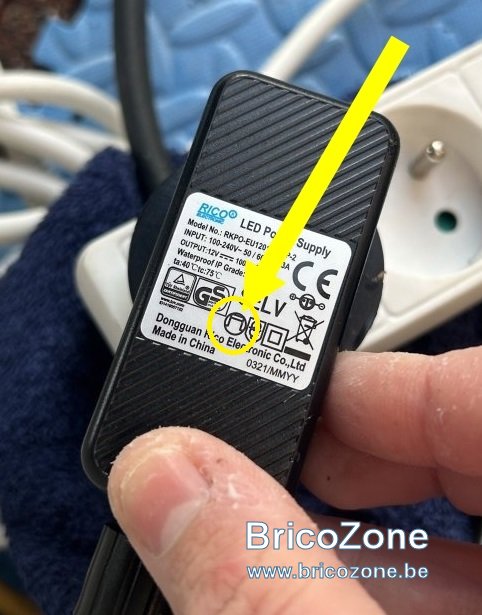

Ben non, la sortie est bien une tension continue lissée comme l'indique le symbole sur la photo. J'ai des dizaines d'alim à découpage et aucune ne sort une tension hachée.
Quand à mesurer en charge, cela donne une indication supplémentaire en cas de doute mais si à vide on ne mesure rien ça veut dire que l'alim est défectueuse.

  • #19
Cory a dit:
Faite le test avec un oscilloscope et vous reviendrez sur votre idée.
Une alimentation à découpage, comme le dit son nom découpe la tension suivant une certaine fréquence.
Voyez, entre autres, sur http://dede92dubois.free.fr/alacouleur/19/19alacouleur.htm
Cliquez pour agrandir...
Ce n'est pas une idée, c'est un fait. J'ai un oscillo, je fais des alim à découpages et je vous confirme que la tension de sortie est toujours lissée par un filtre LC en sortie (pour les commandes de moteur DC en PWM on n'est pas obligé mais on est pas dans ce cas de figure).

  • #20
On ne s'amuse pas à filtrer les alimentations à découpages pour les led ou halogène.
