Limite onduleur SMA 5.0

T

Thierry59

• 10 Février 2023

• #1

Bonjour à tous,

Après avoir parcouru le forum et trouvé énormément d'information (MERCI !!!) je me suis lancé dans l'outil sunny design afin de simuler pour ma maison, une installation mono, PV 24X410Wc ( 12 PV EST , 12 PV OUEST)
J'approche de la limite des 200% mais 9840 Wc pour un onduleur SMA SB 5.0 semble encore passer (A moins que qqn pense que c'est trop limite ?)

Dans l'outil , je reçois un message " Le courant de court-circuit du générateur photovoltaïque est trop élevé pour l’onduleur sélectionné. Le fonctionnement dans cette combinaison n’est autorisé que si des mesures appropriées pour la limitation du courant sont utilisées (par exemple les fusibles DC)."

Je dois m'inquiéter ? Config pas possible ?

Merci à tous
Thierry



docanski

• 10 Février 2023

• #2

Thierry59 a dit:

Bonjour à tous,
... J'approche de la limite des 200% mais 9840 Wc pour un onduleur SMA SB 5.0 semble encore passer (A moins que qqn pense que c'est trop limite ?)

Cliquez pour agrandir...

Bonjour seul,
Pas de problème pour l'onduleur avec de telles expositions car la limite des 200 % ne sera pas atteinte. Il faut plutôt s'attendre à 180 % environ.



A

anon7940

• 10 Février 2023

• #3

Moi , je lis dans les caractéristiques techniques :
WC max 7500w



Marc72

• 10 Février 2023

• #4

didier7940 a dit:

Moi , je lis dans les caractéristiques techniques :
WC max 7500w

Cliquez pour agrandir...

Sans connaitre les possibilités des SMA, il faut remarquer que la plupart des constructeurs affichent une puissance recommandée de 150%, ceci n'a généralement pas grand chose à voir avec les capacités matérielles réelles.
Faites un test dans le logiciel de simulation, si ce n'est pas "ok" il ne manquera pas de vous en faire part.



C

Calomane

• 10 Février 2023

• #5

Attention, le probleme est au niveau de la puissance de coupure de l onduleur qui serait trop faible selon le message d erreur.
En pratique si un arc electrique se forme suite a un probleme, le disjoncteur interne de l onduleur ne sera pas suffisant pour assurer la coupure de l arc et donc pourrait provoquer un incendie. Donc risque à prendre au sérieux. En résumé l onduleur est trop faible pour la puissance totale installée. De plus tu vas écrêter beaucoup et donc ce n est pas ideal.



T

Thierry59

• 10 Février 2023

• #6

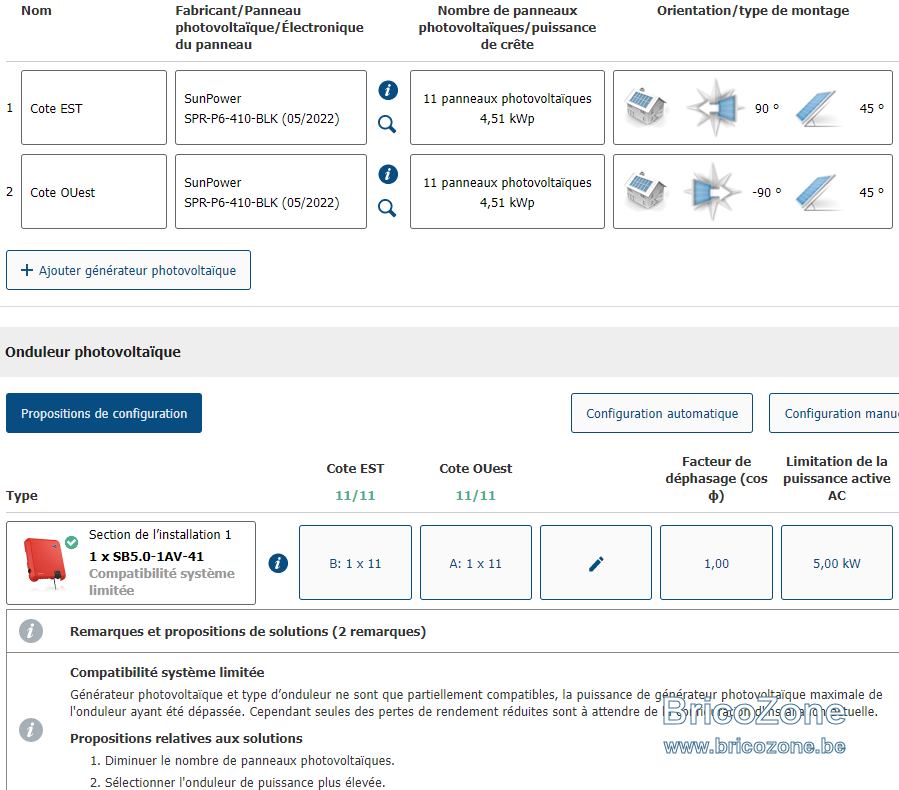

Merci. Le site semble en effet indiquer que 22 est le maximum. Au dessus il me propose d'office un autre onduleur.
Ca sera donc la configuration ci dessous qui sera retenue avec 9020 Wc pour 7058 Kwh estimé par an de production.



docanski

• 11 Février 2023

• #7

Thierry59 a dit:

J'approche de la limite des 200% mais 9840 Wc pour un onduleur SMA SB 5.0 semble encore passer (A moins que qqn pense que c'est trop limite ?)

Cliquez pour agrandir...

Les 200 % ne seront pas atteints, l'exposition des panneaux (en 2 parties "opposées" par rapport au soleil) n'y arriveront pas. Ils ne pourraient l'être que si la totalité des panneaux était exposée en plein soleil en même temps ... ce qui n'est pas le cas.



dufleuve

• 11 Février 2023

• #8

J'ai une installation est-ouest de 7125 Wc avec un SB 5.0 et je n'écrête quasi jamais, même en plein été.



Marc72

• 11 Février 2023

• #9

Vous n'auriez pas plus de chances d'utiliser d'autres panneaux ayant une ISC moindre donc plus adaptée ?



A

anon7940

• 11 Février 2023

• #10

dufleuve a dit:

J'ai une installation est-ouest de 7125 Wc avec un SB 5.0 et je n'écrête quasi jamais, même en plein été.

Cliquez pour agrandir...

lis mieux !!! il a 9840wc à caser !!! 2700 de plus que toi ...



Marc72

• 11 Février 2023

• #11

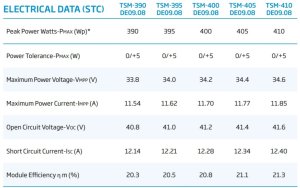

Le côté amusant est qu'avec de "bêtes" Trina 410Wc, on place sans soucis les 24 (et même 26) panneaux sur les 2 strings...



dufleuve

• 12 Février 2023

• #12

didier7940 a dit:

lis mieux !!! il a 9840wc à caser !!! 2700 de plus que toi ...

Cliquez pour agrandir...

Donc 1350wc sur chaque orientation qui ne produiront pas plein pot en même temps.
