Logo siemens - double appui (double click)

pierrotleouf

• 17 Juin 2022

• #1

Bonsouaaar tlm,

est ce que l'un d'entre vous peux m'aider en me fournissant des indices pour agir sur un point lumineux par double click sur un bp ?

donc exemple I1 doit éteindre Q1 MAIS avec un double click .
(c'est pour éviter d'éteindre une Q1 par distraction .)
Je peux expliquer en long et en large mon projet si c'est nécessaire pour plus de détails .
pour ceux qui ont logo confort un p'tit schéma est la bienvenue ;-)

merci à ceux qui prendront la peine de répondre de façon constructive .



Michael 33512

• 17 Juin 2022

• #2

Il faut utiliser un compteur qui s'incrémente à deux impulsion = on et y adjoindre sur la sortie un bloc and dont l'entrée est en logique inverse, la logique inverse s'obtient par double click sur le point de connexion du bloc and



pierrotleouf

• 17 Juin 2022

• #3

salut , merci de ta réponse , si j'ai bien compris , je viens d'essayer ton conseil ...
si je double click , ca marche nickel .
avec une impulsion et rien ne se passe ( c est bon ) mais le compteur est a 1
et si je fait une impulsion plus tard le compteur pas a 2 et ca réagis .
comment je peux faire pour reseter le compteur si une seule impulsion est faite ....
pour éviter cette situation . en annexe ma tentative ...

Voir la pièce jointe Nouvelle image bitmap.jpg



pierrotleouf

• 17 Juin 2022

• #4

j'aimerais un avis , voila pour reseter le compteur j'ai pensé un retard d'enclenchement de 5sec ...
avant de reseter le compteur . ca a l'air d'aller .

bonne soirée

Voir la pièce jointe reset.jpg



J

Jagof

• 18 Juin 2022

• #5

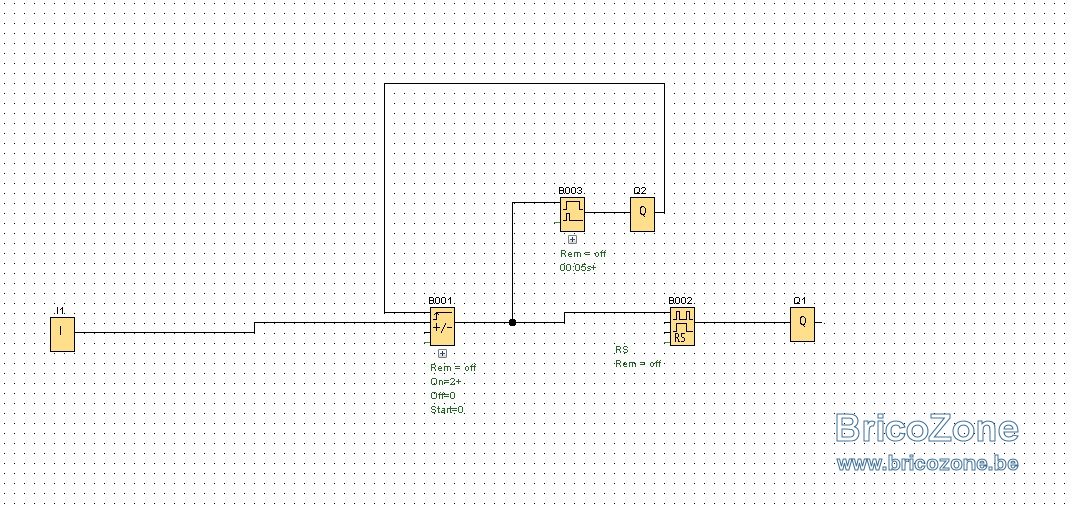

J'ai du utiliser Q2 , le programme voulais pas en direct



pierrotleouf

• 18 Juin 2022

• #6

Merci pour ta réponse. Mais en pratique C veut dire que tu sacrifié une sortie pour ça ? Merci



J

Jagof

• 18 Juin 2022

• #7

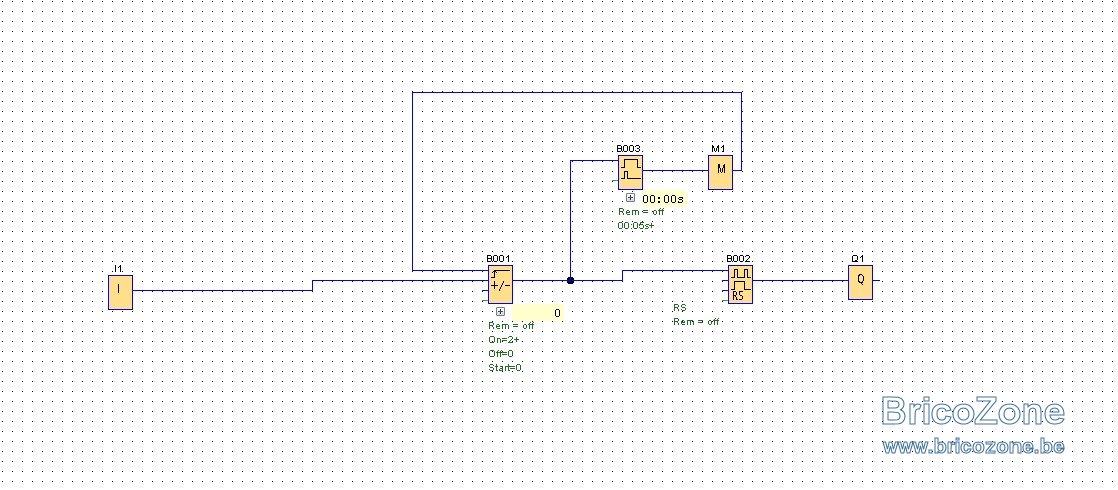

Voila ça marche avec un memento . 2 clic tu allume 2 clic tu éteint .



pierrotleouf

• 18 Juin 2022

• #8

Cool, je regarde ça en rentrant du boulot merci.



pierrotleouf

• 18 Juin 2022

• #9

Jagof a dit:

Voila ça marche avec un memento . 2 clic tu allume 2 clic tu éteint .

Voir la pièce jointe 118010

Cliquez pour agrandir...

je viens de tester ,mais si on appuie une fois , le compteur reste a 1 et on peut appuyiez une fois et la ca s allume .
donc ca j'avais la solution ...

comment faire si on appuie une fois et le compteur se remets a 0



pierrotleouf

• 18 Juin 2022

• #10

voilaaaaa !!!!
c'est un peu alambiqué mais ca a l'air de fonctionner .
Merci vos propositions mon fait réfléchir et ca roule .

Voir la pièce jointe reset -final.jpg



Ventilo

• 19 Avril 2023

• #11

Et après il y a ceci:

https://www.bricozone.be/posts/1729359/
