Siemens Logo! 8: dimmer avec un bouton poussoir

M

mchristophe

  • #1
Hello la compagnie de BricoZone,

Comment allez-vous?

Suite aux nombreux conseils précieux reçus, ma conception domotique réalisée avec l'aide de Siemens Logo! et son Soft Comfort v8 avance à grands pas.
Mes fonctions perso commencent à se créer petit à petit, et vient maintenant le moment douloureux de passer au dimming. Voici un petit résumé de ce que je souhaite réaliser:

1. Je dispose de 2 modules analogiques "AM 2 AM" (donc 4 sorties au total)
2. Je souhaite dimmer 4 points lumineux (tous en GU10, tous des LED dimmables of courses)
3. Chaque point est alimenté en 3G1.5 (donc pas de driver impliqué ici)
4. Je sors de chaque sortie des AM 2 AQ vers un dimmer 230v slave Finder 15.81.8.230.0500
5. Chaque point lumineux est controlé par UN bouton poussoir (donc pas de système up/down).

Ce que je souhaite accomplir: en fonction de l'appui sur le BP =>
1. Appui court: allumer / éteindre à 100% (en fonction de l'état de la lampe)
2. Appui long: dimmer

Question: quelqu'un a-t-il déjà réalisé ce genre de programmation? Ma configuration est-elle suffisante?

Merci d'avance pour votre aide très chère communauté :)

  • #3
Merci pour ce programme!!!!

Mes dimmer Finder sont bien en 0-10V je pense, en tout cas j'espère ^^

Je vais tâcher de comprendre tous les modules utilisés, et le pourquoi. Si jamais vous disposez d'un petit mot d'explication pour comprendre l'ensemble, je suis également preneur :)!

Bonne soirée,

Mathieu

  • #5
Heureusement, c'est bien le "Slave" 15.11 que j'ai acheté :)

  • #6
Roomulus,

Encore un grand merci pour toutes vos précisions!

Etant encore novice, je n'ai pas envie de faire d'erreur dans mes branchements. J'ai su connecter mes relais traditionnels aux différentes sorties du Logo, mais pourrais-je abuser et vous demander un schéma de branchement "AM 2 AQ > Finder 15.11 > Lumière" (la lumière est protégée par un disjoncteur 10A, et la bobine (?) du variateur par le mm disjoncteur 6A que celui du Logo).

Merci d'avance :)

  • #7
Bonsoir,
mchristophe a dit:

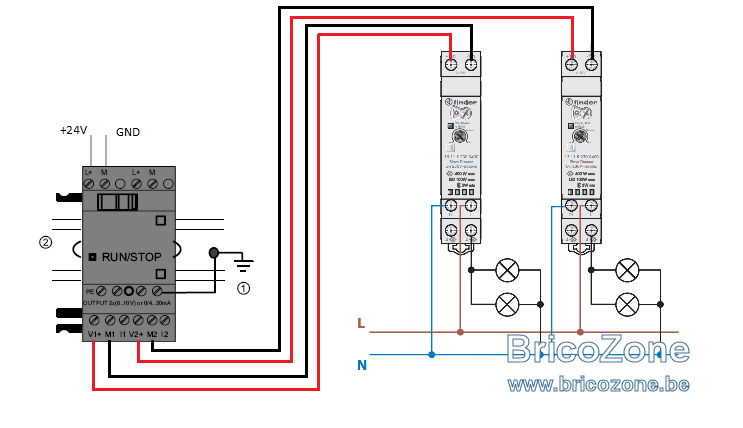

un schéma de branchement "AM 2 AQ > Finder 15.11 > Lumière" (la lumière est protégée par un disjoncteur 10A, et la bobine (?) du variateur par le mm disjoncteur 6A que celui du Logo).
Cliquez pour agrandir...

Le dimmer n'a pas de bobine. Le disjoncteur protège la ligne d’éclairage, variateur y compris.


  • #8
Bonsoir roomulus,

Merci merci merci!

C'est ce que j'avais en tête, mais par sécurité je préfèrais vérifier :).

En ce qui concerne votre programme, je vois qu'il utilise une sortie AQ et une sortie Q, comment cela se présente-t-il si je veux transformer votre programme en UDF? A quoi correspond la sortie Q? En transformant votre programme en UDF, il m'ajoute également une entrée AI.
Je pensais que j'avais juste besoin d'une entrée normale (BP) et d'une sortie analogique (AQ).

Encore une fois merci pour votre patience

  • #10
Quelle rapidité de réponse!!!

Merci pour toutes ces informations!

Quel est l’avantage d’utiliser un relais? J’imagine que ce relais correspond à la sortie Q de l’UDF? Quid du schéma de branchement si je décide de mettre un relais? Ou se place-t-il dans l’exemp’e que vous m’avez gentiment joint à l un de vos précédents commentaires?

  • #11
L'intéret est de couper la partie "puissance"... Mais pour ce type de variateur, ce n'est pas vraiment nécessaire (sauf pour faire des faibles économies d'énergie : chaque variateur consomme ±0.5W en veille... Et donc 0W si ils sont mis hors tension par les relais).

La sortie Q de l'UDF peut effectivement être connectée à une sortie relais du LOGO!


Dernière édition:
  • #12
Si cela ne m’empêche pas d’avoir des actions telles shut all ou panic button, je préfère alors en effet économiser une sortie du logo

  • #13
Roomulus, dernière question: j'ai intégré l'UDF à mon programme. Si je ne connecte rien à Q, et ma sortie AQ1 là où il faut, une fois que je me mets en mode "simulation" (I1 en tant que BP connecté à l'entrée 1 de l'UDF), quand j'appui dessus je vois bien le bloc UDF devenir rouge, mais pas la sortie AQ, est-ce logique?

De même, si je ne connecte pas de sortie Q, je présume que le reset et le set fonctionne comme il se doit? J'ai bien envie de faire des tests live, mais mon tableau n'est pas encore tout à fait prêt ^^

  • #14
Bonsoir,
mchristophe a dit:
une fois que je me mets en mode "simulation" (I1 en tant que BP connecté à l'entrée 1 de l'UDF), quand j'appui dessus je vois bien le bloc UDF devenir rouge, mais pas la sortie AQ, est-ce logique?
Cliquez pour agrandir...

C'est normal, en simulation, la valeur de la sortie analogique est visible dans le bandeau à coté de la flèche "play" (et le bloc AQ reste noir).

De même, si je ne connecte pas de sortie Q, je présume que le reset et le set fonctionne comme il se doit?
Cliquez pour agrandir...

Oui... Par contre, le "Set" (pour le mode "Panic" par exemple) allumera la lampe avec le dernier niveau de luminosité qui a été mémorisée.

  • #15
Bonjour,

Quelle serait la modification à effectuer pour que le mode panic allume la lampe à 100%?

  • #16
@roomulus : bonsoir, désolé de vous déranger, comment allez-vous? J'essaie d'intégrer votre UDF pour le dimming, mais sans succès... Les lampes s'allument et s'éteignent bien, mais pas de dimming en vue... Pas de variation de luminosité! Ai-je fait qqch de mal? J'ai bêtement attribué une entrée du logo à la fonction UDF.... Et prévu une sortie AQ et Q...

  • #17
Bonsoir,

La valeur AQ varie bien en simulation ?

Il serait intéressant de mesurer la tension en sortie du module analogique.

  • #18
@roomulus : oui, tout fonctionne en simulation.

J’ai mesuré en sortie des logos Am2 AQ, et en entrée de mes variateurs finder 15.11 (Y+ et Y-) et en fait le dimming fonctionne... je n’arrive juste pas en dessous de 6,8v au niveau des mesures. Par contre pas de problème de 6,8v à 10v. Apparemment, je dois monter une résistance en parallèle sur chaque sortie de l’AQ de minimum 5 kOhms, mais j’avoue ne pas avoir de référence ni savoir comment cela se monte....

  • #19
Bonjour mchristophe,
Je pense avoir le même soucis que vous. Avez vous trouver la solution depuis?
Merci d'avance pour votre réponse.

  • #20
Bonjour @roomulus,
Savez nous aider par rapport au problème décrit par mchristophe ;
J'ai le même problème. Devons installer une résistance de 5Kohms?
Merci d'avance pour votre réponse.
