Mise aux normes terre + coffret secondaire

Bonjour,

Je dois remettre en ordre mon installation électrique. La mise à la terre et la surcharge d'un circuit en particulier pose problème.

Concernant la mise à la terre elle est inexistante ... la câble se termine à l'air libre, c'est du 4mm² repiqué depuis une prise ..... Je vais mettre 2 piquets et câbler en 16² jusqu'au sectionneur.

J'ai un circuit avec bien trop de prises et de repiquages. Je souhaite donc placer un coffret (machine à laver, prises, lampes, garage, éclairage extérieur) en plus dans la buanderie.
Je pensais relier les deux coffrets par un 3g6 passant dans un tube plastique qui passe par la cour et donc l'extérieur. C'est autorisé ?
Du coffret secondaire, un 6² irait jusqu'à la borne principale de terre. Il n'y aurait pas de câble de 6² qui relierait directement le coffret principal à la borne principale de terre. ça évite un 6² supplémentaire mais est ce autorisé ?

Je veux évidement aussi raccorder le gaz et l'eau à la terre. Pour l'eau, j'ai des tuyaux métalliques dans la buanderie donc près de la borne. Par contre pour le gaz, il faudrait tirer 25m de 4mm² .... Est-ce que je peux relier le gaz au coffret principal ?

Au final j'aurais donc Coffret principal => 30mA => dijoncteur 32A => 3g6 => coffret secondaire => borne principale de terre => sectionneur.

Merci d'avance ;-)

si les liaisons équipotentiel principal ce font dans le coffret, le 16² doit remonter jusqu'à celui ci.
vous dites placement de deux piquets de terre, cela veut il dire que vous n'avez pas du tout de terre chez vous actuellement ou que la première terre est inaccessible, car il ne peut y avoir qu'une seul prise de terre et donc un seul coupe terre par bâtiment.
en tête de coffret secondaire : il vous faut un dispositif de coupure (idéalement un interrupteur)

Il n'y a pas du tout de terre ...

Donc je peux faire ma borne principale de terre dans le coffret secondaire, y raccorder la terre du secondaire, y raccorder mon coffret principal via le 3g6, mon eau et gaz en 4² et repartir de la en 16² vers le sectionneur. Au fait le sectionneur doit être en intérieur ou extérieur ?

J'ai racheté du matériel à un électricien qui arrêtait. J'ai quelques disjoncteurs 32a je pensais les utiliser à la place de l'interrupteur. Je croyais qu'on devait simplement pouvoir couper le coffret secondaire depuis le principal, pas qu'il fallait une coupure générale en plus dans le secondaire.

Merci pour ces précisions ;-)

Les liaisons équipotentielles principales, c'est en 6 carré min, pas 4.....

On se moque que le sectionneur soit à l'intérieur ou à l'extérieur tant qu'il est accessible facilement. Pour bien faire, on le met prêt d'un coffret.


Attention, pour le coffret principal, que la terre doit être au minimum égale au + gros câble du coffret (logiquement le câble venant du compteur). Généralement, du 6 ne suffit pas, c'est minimum 10, voire 16...



Votre compteur est bien en mono?

Oui, c'est 6² ... c'est le numéro 4 du rgie qui m'a induit en erreur ;-)

10² ?? J'ai vu 6² sur le rgie, je n'ai pas cru que je devais m'aligner sur le 10² du compteur .. oui, c'est bien du 220 mono. Deux fils depuis le compteur vers le diff général de 300ma.

merci

Il est marqué 6 minimum mais il faut lire tout........


Il est bien mis que le câble de terre doit être au minimum égal au plus gros conducteur avec un minimum de 6 carré.


Ça veut juste dire qu'on ne peut pas mettre moins de 6 carré, pas qu'on doit mettre du 6 partout...

Merci, j'ai beau chercher je ne vois pas ça dans le document de Vinçotte mais j'ai en effet vu sur celui de Belor ... tu peux me dire où trouver le rgie complet ? j'ai réfléchis et du coup je vais faire la mise à la terre à l'avant de la maison, ça va simplifier le bazar

Le coffret de l'extension sera câblé en 6² jusqu'au coffret principal, de là je repart en 16² jusqu'à la borne principale, dans la cave avec les liaisons gaz et eau (en 6²), de là, 16² vers la barrette de coupure et 16² vers les piquets. Ça devrait être bon !

Encore un truc qui me tracasse dans le coffret principal, le différentiel actuel est un ABB F374 4 pôles.

Je suis alimenté depuis le compteur avec 2 fils, donc mono.Le différentiel est câblé sur les bornes 5 et 7 en entrée et 6-8 en sortie.



Ne devrait il pas être câblé en 1-7 en entrée et 6-8 en sortie et des ponts entre 2-3 et 4-5 ?

Merci d'avance ;-)

pas de pontage, c'est un différentiel, pas un magnéto-thermique

Tant que le bouton test fonctionne, c'est tout ce qui compte.

On évite normalement les pontages inutiles... Et pour un différentiel, il n'y a pas besoin de pontage vu que le bouton test est branché sur 2 phases.

Merci ! J'essaie de refaire ça au plus propre .... ce qui n'était manifestement pas la préoccupation du propriétaire précédent.... En sortie de diff 300ma, est ce que je peux placer un bornier de phase et de neutre ? Actuellement en sortie de diff, j'ai deux 10² qui alimentent la ligne de disjoncteurs du dessus et d'un autre disjoncteur que celui d'entrée repartent deux 10² vers la ligne du dessous (à côté du diff 300, pas de peigne entre le diff et les disjoncteurs). Je dois ajouter un diff 30ma (protègera 3 disjoncteurs). Je ne sais pas déplacer les disjoncteurs actuels comme je veux à cause de la longueur des câbles. Les repiquages actuels sont ok niveau conformité ? Je peux travailler comme ça pour alimenter le diff de 30ma ?

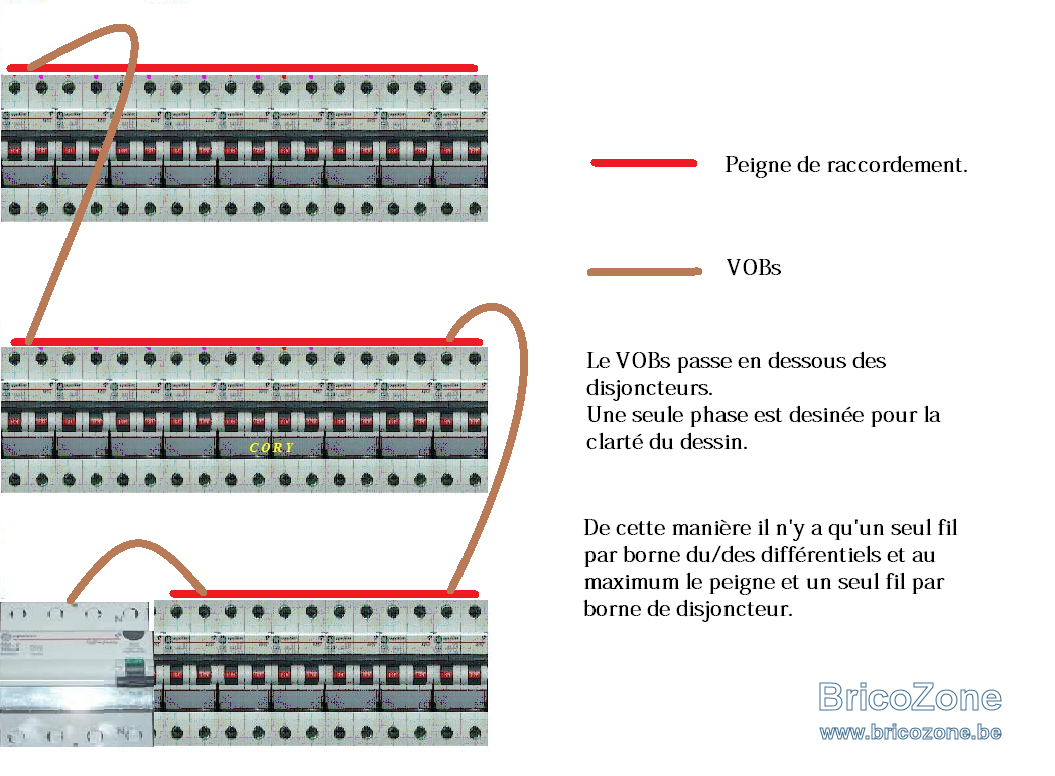

On peut mais ça n'a pas d'intérêt... Si vous avez des peignes (ce qu'il faudrait), vous avez autant de bornes libres qu'il y a de disjoncteurs. Suffit de se repiquer là.

2 fils max par borne, et, on ne mélange pas 2 types différents ou 2 sections différentes dans une même borne.
