Avis pour montage coffret secondaire

piloo60

piloo60

  • #1
Coffret principal :
Départ vers coffret secondaire via sectionneur tétrapolaire ( le différentiel principal est en 300mA et 63 A)

Coffret secndaire étage :
Alimentation des élémens au-dessus du section tétrapolaire
Alimentation des deux différentiels 30 mA (ET NON
300 Comme sur présentation - erreur)

Répartition : Diff 1 (40A) => 5 x 16 A (/2 car pas de charge importante sur éclairages) = 40 A max
Répartition : Diff 1 (40A) => 4 x 20 A (/2 car pas de charge importante sur prises) = 40 A max


Alimentation des circuits par le dessous



Voir photo ------ Correct ???????????????

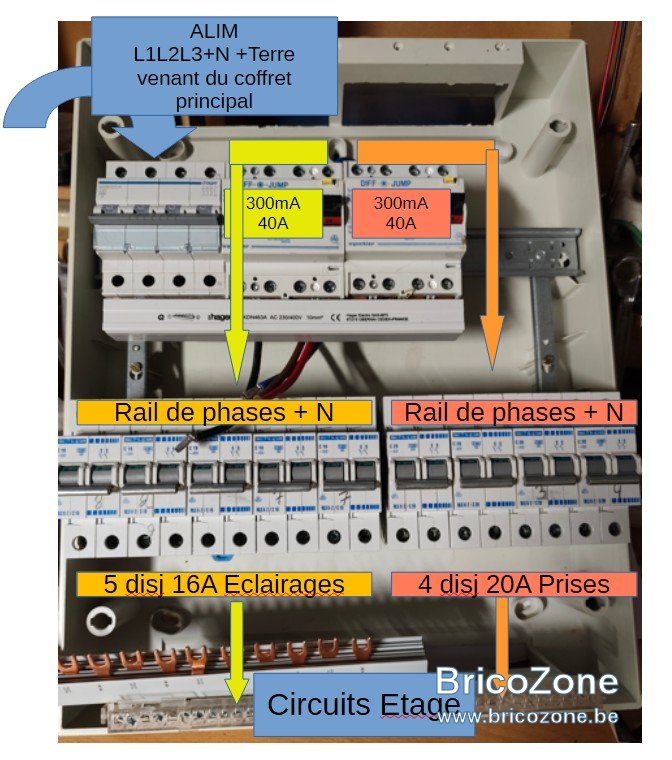

Coffret secondaire etage schema de principe v0.jpg

  • #2
Bonjour ,
Normalement du coffret principal , on doit partir d'un disjoncteur pour protéger la ligne .
Comme votre différentiel principal est un 63A 300mA et que vos différentiels du coffret secondaire sont des 40A 30mA , il faut protéger ces différentiels 40A par un disjoncteur de 40A .

Dernière édition:
  • #3
Et pourquoi deux différentiels de 300mAm alors qu'un seul suffit et est obligatoire ?

  • #4

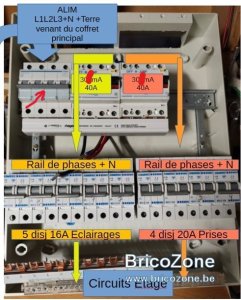

Oui, dans le coffret ppal, il s'agit d'un disjoncteur comme celui représenté sur la photo. J'ai utilisé sectionneur à défaut !!!!

  • #5
Corry, dans le coffret secondaire, l'étiquette mentionne 300 mA mais en réalité, j'aurais dû écrire 30mA
Et 2 diff pour éviter de dépasser les 40 A par différentiel (si je ne me trompe pas)

  • #6
Et le différentiel de 30mAm se trouve où ?

  • #7
correction des différentiel du coffret secondaire - sorry

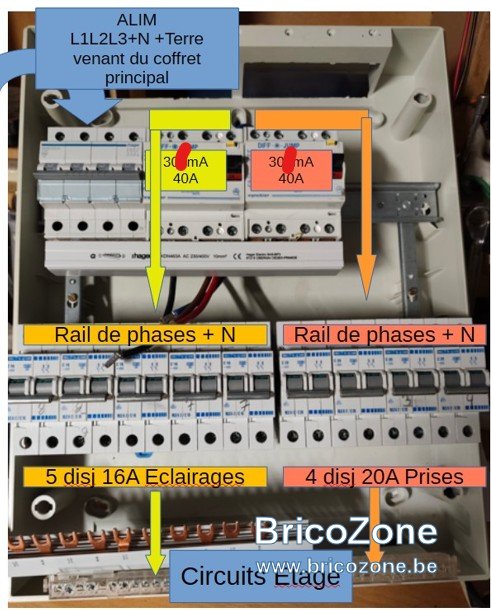

Coffret secondaire etage schema de principe v1.jpg

  • #8
Cory, les 2 différentiels de 30mA sont placés à droite du disjoncteur tetrapolaire

  • #9

Ce disjoncteur est bien un 40A .
Il doit être placé au départ de votre câble d'alimentation .

  • #10
Jcl, merci
Je vais acheter un 40 A car pour l'instant, je n'ai qu'un 20A

  • #11
piloo60 a dit:
Jcl, merci
Je vais acheter un 40 A car pour l'instant, je n'ai qu'un 20A
Cliquez pour agrandir...

Voir avec notre bible Cory , une protection de 20A est valable mais cela dépend de ce que vous allez tirer dessus , 20A me semble un peu juste .

Dernière édition:
  • #12
Prises et eclairage chambres et hall étage uniquement

  • #13
Encore une info , si votre disjoncteur de départ est un 40A , votre ligne d'alimentation doit être en 6² .

  • #14
piloo60 a dit:
Prises et eclairage chambres et hall étage uniquement
Cliquez pour agrandir...

Je pense que 20A serait bon si pas de gros consommateurs ( chauffage électrique , Pac , etc... )
Mais attendons l'avis de Cory .

  • #15
De toute façon, on ne met pas de disjoncteur supérieur au compteur... Faut déjà avoir 20A disponible.

On a rarement + de 25A dans une maison classique (même si ça peut arriver d'avoir +).

  • #16
Jcl a dit:
Bonjour ,
Normalement du coffret principal , on doit partir d'un disjoncteur pour protéger la ligne .
Comme votre différentiel principal est un 63A 300mA et que vos différentiels du coffret secondaire sont des 40A 30mA , il faut protéger ces différentiels 40A par un disjoncteur de 40A .
Cliquez pour agrandir...
Rien a voir on peu placer un diff 300mA 63 A et en 40 A des 30mA si le disjoncteur de raccordement (Teco ) est inferieur ou egal a 40 A.

  • #18
flashman a dit:
De toute façon, on ne met pas de disjoncteur supérieur au compteur... Faut déjà avoir 20A disponible.

On a rarement + de 25A dans une maison classique (même si ça peut arriver d'avoir +).
Cliquez pour agrandir...

Exact , j'ai répondu sans savoir quelle puissance avait son compteur !

J'ai répondu en me basant sur mon installation , 3 x 230 V - 50A

Sorry

  • #19
JCL
Merci
Mon alim est en 6² (5G6²) sur 13 mètres entre cave et 1er étage
C'est ce qui m'avait été recommandé chez "Electric" quand j'ai placé la ligne en attente.

  • Like
Réactions: Jcl
  • #20
Flashman
Moncompteur est en 60 A ( 3x400V +N)
