Raccordement asservi au fonctionnement d'une pompe via relais

Bonsoir tout le monde,
Je suis occupé à installer un appareil de régulation chlore pour ma piscine (AstralPool Micro Redox)
Pour le raccordement électrique, il est recommandé de ne pas l’installer directement en parallèle à l’alimentation de la pompe de circulation mais utiliser un « relais ».
Alors voilà le noeud du problème …
Mon tableau de commande contient du matériel EATON
- un disjoncteur magnéto-thermique PKZM0-6.3 XTPR6P3BC1
- un contacteur DIL EM-10 XTMC9A10
L'alimentation principale se fait sur les bornes L1 (neutre) et L2 (phase) du disjoncteur.
Ensuite le neutre repart de T1-disjoncteur vers L1-contacteur, et la phase de T2-disjonteur vers L2-contacteur. Jusque là ça va …
Le neutre alimente aussi A2-contacteur, et la phase alimente A1-contacteur en passant par l'interrupteur/horloge. Magnifique !
Donc à ce stade, j'aurais bien vu la filtration raccordée à T1 et T2 du contacteur. L'interrupteur/horloge active le contacteur A1 et la filtration démarre

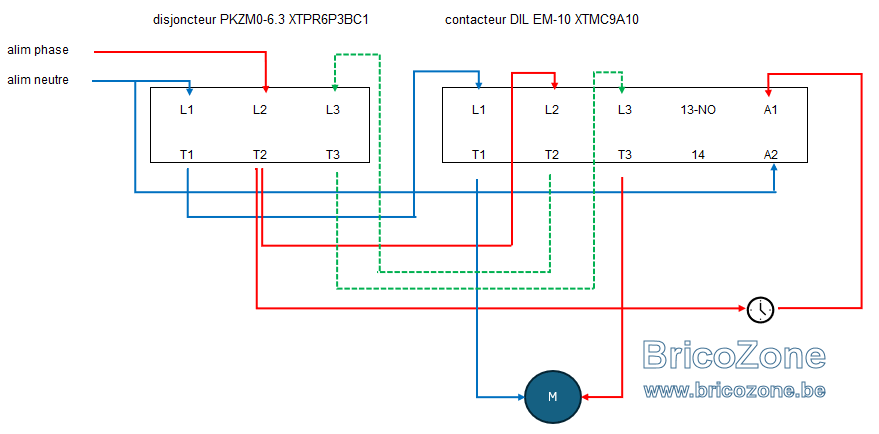

Mais non, il y a un truc en plus la phase qui sort de T2-contacteur ne vas pas à la filtration !? Elle repart vers le disjoncteur en L3, en ressort en T3 pour revenir en L3-contacteur, et ressortir en T3-contacteur vers la pompe (pfiou ! ) En vert sur le schéma.

Question 1 : pourquoi ce retour vers L3-disjoncteur au lieu d'aller directement à la filtration ?

Question 2 : comment raccorder la pompe Redox asservie à la filtration ?
Puis-je raccorder le neutre en permanent, et la phase transite par les bornes 13 et 14 du contacteur ? Ainsi la phase est commandée par l'interrupteur/horloge. Est-elle alors bien protégée des pics de tension lors du démarrage du moteur filtration ?

Merci d'avance pour vos conseils

Raccordement normal pour le fonctionnement du magneto thermique,bien que souvent on câble T2 vers L3 et T3 vers le contacteur ou on utilise celui ci en bipolaire.

Hello,

Tu dois effectivement boucler la phase dans le disjoncteur...mais pas après le contacteur...
Exemple:


Le L3 du contacteur peut rester libre.

Pour le reste, il vaut mieux protéger la commande (Horloge) à part du disjoncteur moteur (Un bête disjoncteur 2 ou 10A). Et ne mettre qu'un moteur sur le disjoncteur moteur pour le bien (Si il a été correctement dimensionné...et réglé).

La mini pompe ajoutée doit idéalement aussi avoir son disjoncteur (Disjoncteur de type moteur si elle a un risque de bloquer, sinon simple disjoncteur). Et son contacteur commandé par l'horloge ou autre chose en plus.

A voir la pompe qui est ajoutée mais à l'économie c'est peut être possible :
Un disjoncteur 10A pour l'horloge
Un disjoncteur 10A pour la mini pompe
Se servir de L3 contacteur pour mettre la phase de la mini pompe.

Le contact NO du contacteur ne doit pas du tout servir à couper la phase d'une pompe. Il n'est pas fait pour cela. Seulement pour de la commande légère.

Merci @perenoel123 et @RobBZ pour vos réponses.
Donc je comprends qu'il faut bien "boucler" la phase dans le disjoncteur avant le contacteur. Je vais alors raccorder T2 vers L3 et T3 vers le L2 contacteur.
Cela va libérer le L3 du contacteur. Je vais l'utiliser avec T3 pour envoyer la phase vers un nouveau disjoncteur 10A pour la pompe péristaltique de dosage chlore (le neutre sera permanent).
PS je ne mets pas de disjoncteur pour "l'horloge". Il s'agit en fait de l'interrupteur d'activation de la filtration, en manuel ou programmation horaire.

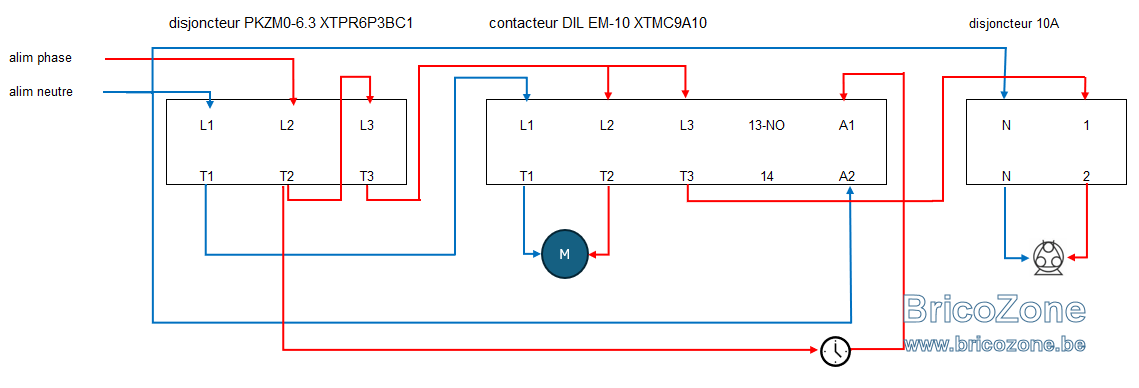

J'arriverai à ce schéma de raccordement, est-il ok ?
Merci pour vos conseils précieux et bonne journée

Ce n'est pas correct,
Il faut séparer et faire 3 circuits distincts.
1 moteur
1 commande
1 mini pompe

Et un interrupteur général (Différentiel ?) pour tout couper si il n'y en a pas.

Tout doit être protégé individuellement.
